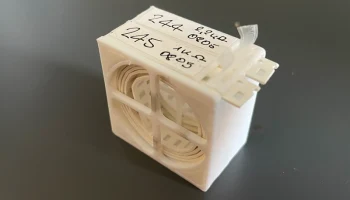

Небольшой контейнер для резки ленты SMD

Штабелируемый контейнер для рулонной резки SMD

Вдохновленный другими решениями для катушечных контейнеров SMD, я хотел создать тот, который соответствовал бы моим целям. Этот контейнер печатает довольно быстро и вмещает до 500 деталей SMD (0402/0603/0805).

Максимальные размеры:
Диаметр рулона: 30 мм
Ширина ленты: 8 мм
Толщина ленты: 1 мм

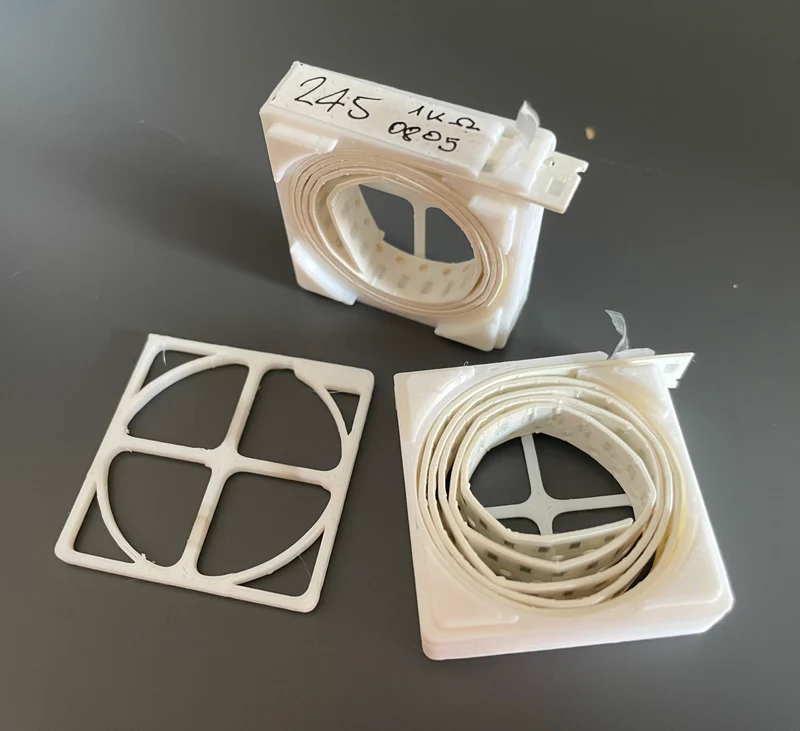

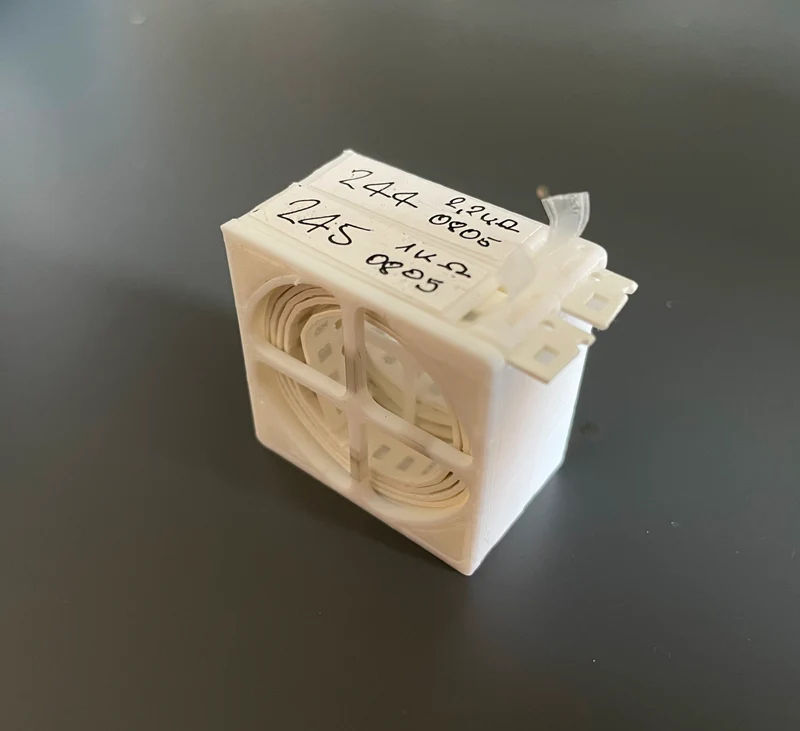

Контейнеры можно легко распечатать без поддержки, и они предназначены для штабелирования, как строительные кирпичи, что исключает необходимость в монтажных направляющих и т. д.

Чтобы закрыть ряд контейнеров, предусмотрена крышка, которая легко защелкивается на контейнерах.

Рекомендуемые настройки печати
Нить: PLA
Высота слоя: 0,2 мм
Сопло: 0,4 мм
Заполнение: кубическое / 30%
Скорость: довольно быстрая
Поля / Опоры не требуются

Внимание:

Имейте в виду, что вам, вероятно, не следует хранить свои сверхдорогие детали (например, M55342K12B200ETWLT) внутри этих контейнеров, поскольку механизм качения иногда приводит к выпадению последней детали из контейнера. лоток
