Резисторы, диоды и аналогичные решения для хранения скво...
Поскольку все решения для хранения, которые я нашел, требовали слишком много нити накала для этой простой задачи, я решил разработать свою собственную.

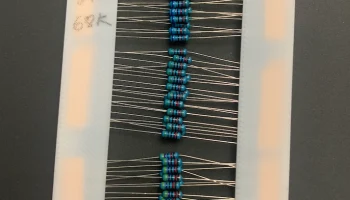

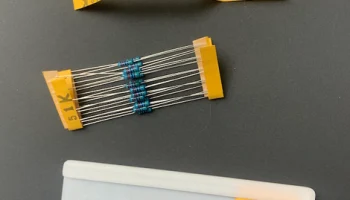

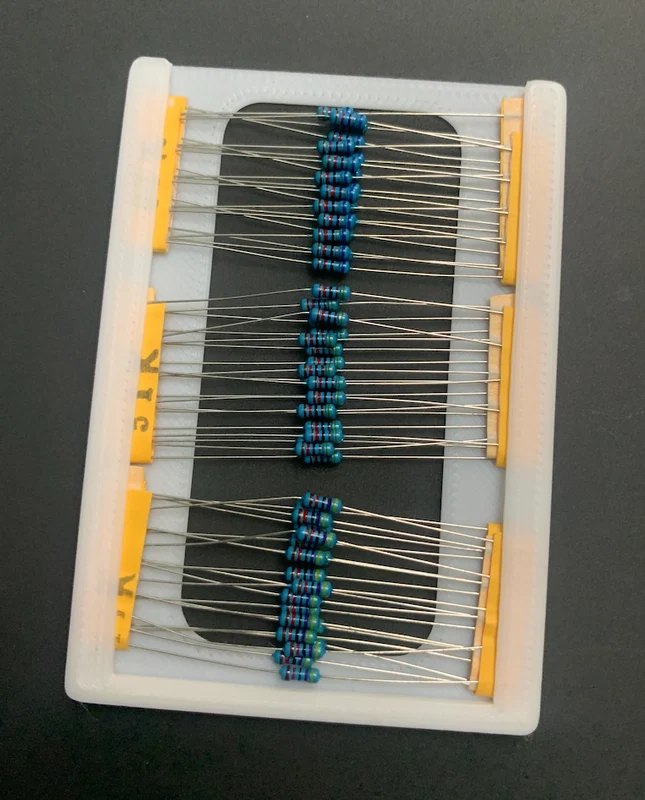

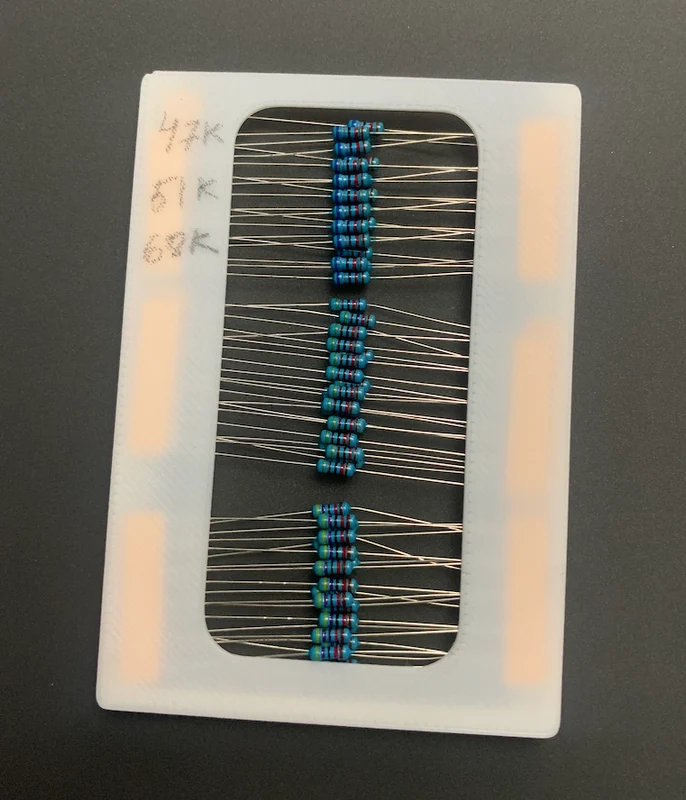

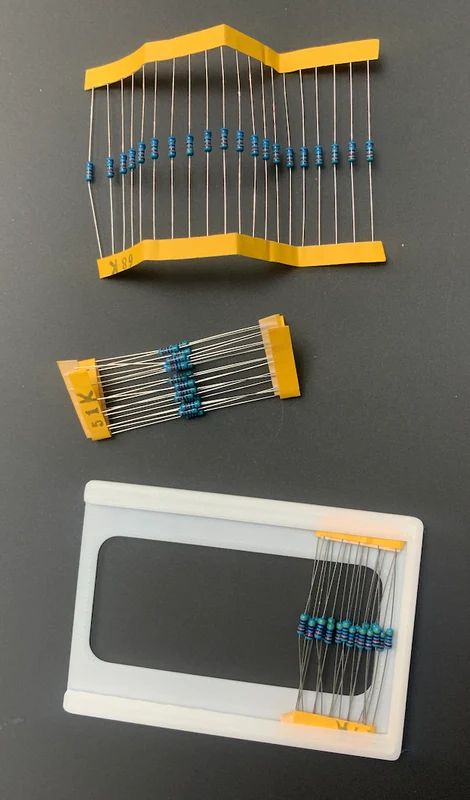

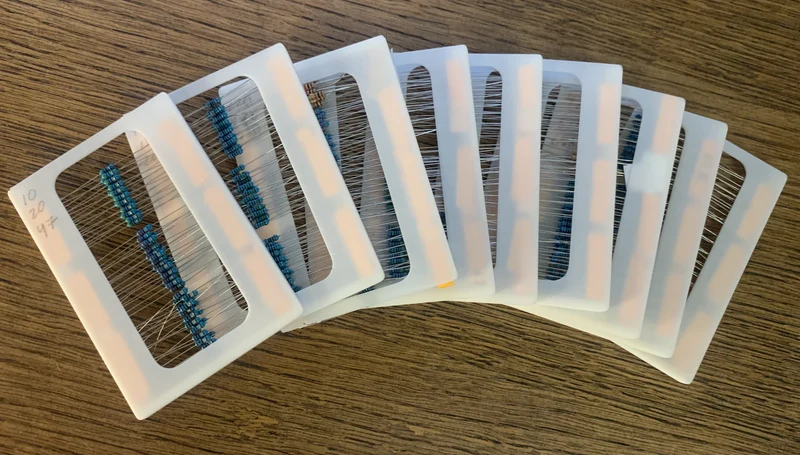

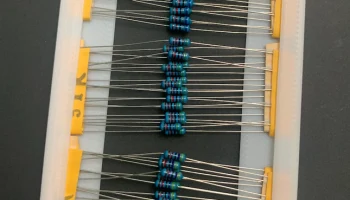

На одну карту можно напечатать менее 7 граммов нити и вместить 3 «листа» резисторов (3x20 = 60 резисторов на одной карте). Если ваши микросхемы не прикреплены к бумаге, вы можете вырезать их самостоятельно для удобства хранения.
Размер карты: 70x100x3,30 мм
Для сравнения я использовал PLA, высоту слоя 0,32 и сопло 0,6.

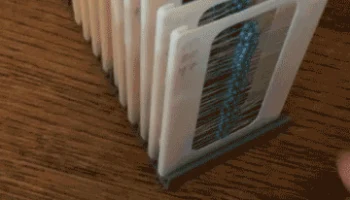

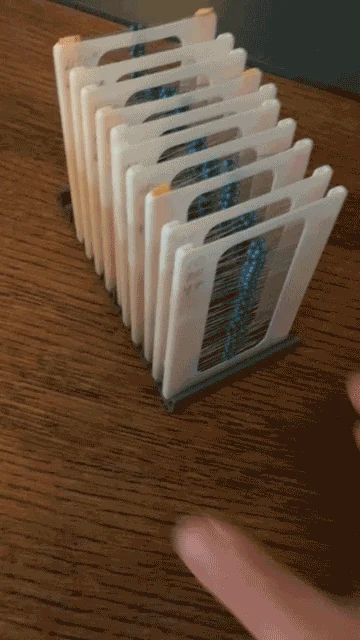

В комплект входит удобная подставка для хранения. Он вмещает 12 карт, но вы можете увеличить его в слайсере, клонировав его поверх самого себя и перемещая на 10 мм для каждой дополнительной карты, которую вы хотите добавить.
Горячие советы
Печатайте с «нормальными» опорами, с расстоянием между верхом и низом 0,25 (также я использовал расстояние между базовыми рисунками 4 мм, 1 верхний и 2 нижних слоя интерфейса). Позиция, как показано ниже:

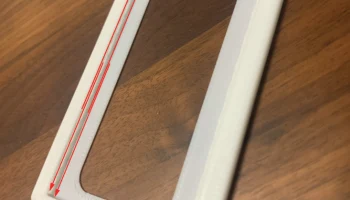

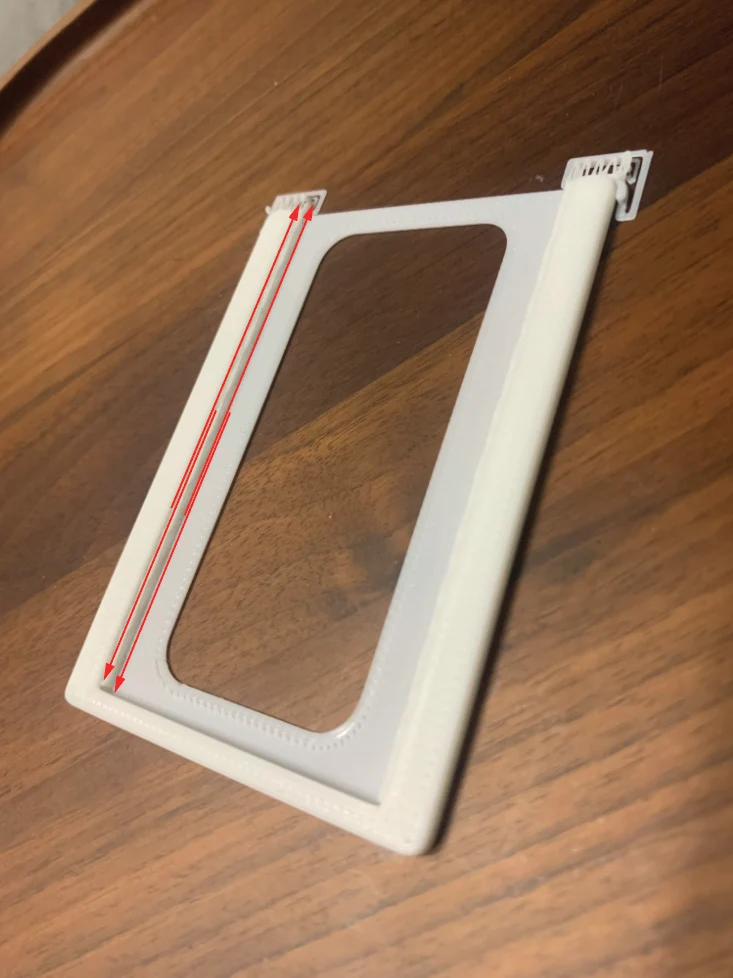

Чтобы снять опоры за 30 секунд, не используйте резаки и используйте острое лезвие. Сделайте по 4 надреза с каждой стороны, чтобы отсоединить опоры и просто вынуть их.
Расположение рабочей пластины для держателя:
