Корпус, подставка и руководство CW Keyboard Keyer (с отк...
-.-. .--

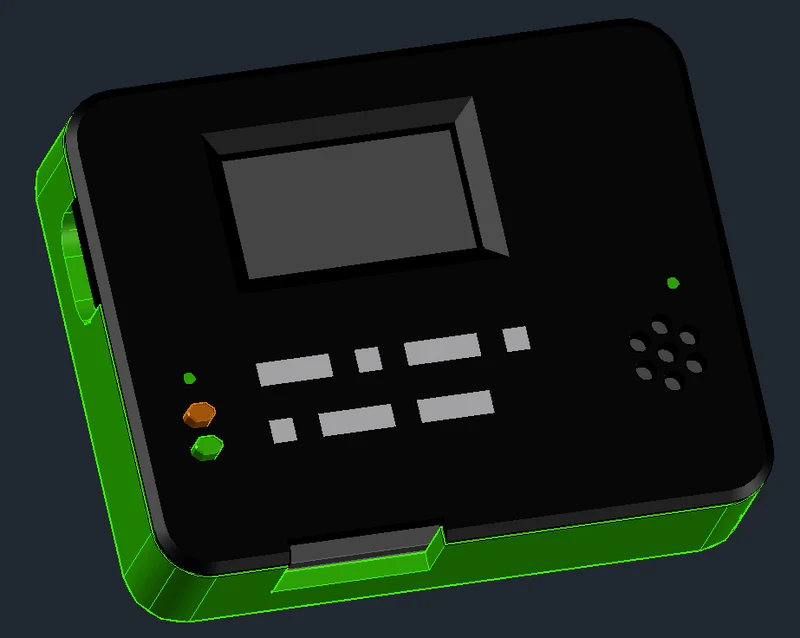

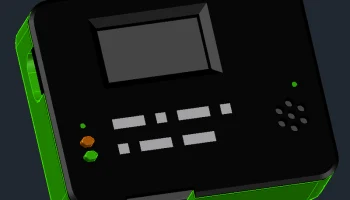

Простой корпус для (на основе) проекта K3NG с открытым исходным кодом, обычно продаваемого как «Клавиатура для практической передачи CW с азбукой Морзе и OLED-дисплеем, USB-электронный ключ для радиолюбителей». Их можно найти на Ali-Express, eBay и Amazon (см. ссылку ниже) примерно за 20 долларов США.

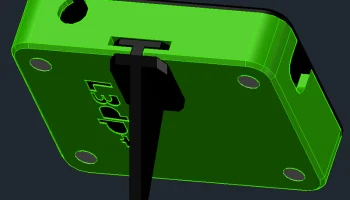

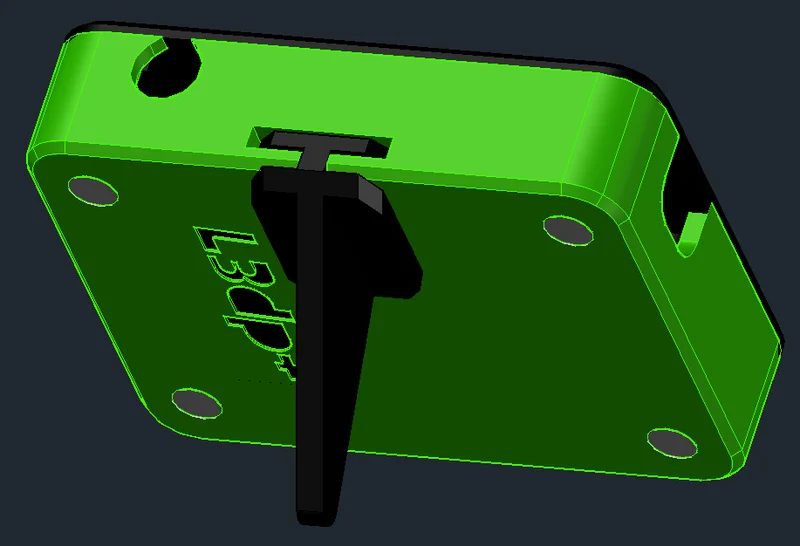

Печатаю (почти всё) в PETG. Для нижнего паза подставки и подставки требуются минимальные опоры. Рекомендую распечатать подставку по длинному краю для прочности. Это было разработано в AutoCAD 2027.
Необходимое оборудование: (4) винты с шестигранной головкой M3x8 мм, саморезы (дерево/листовой металл, крупная резьба). Механический винт, вероятно, подойдет, но резьбовые отверстия в крышке могут быть слишком маленькими (и расщепленными), поэтому, возможно, откройте ее с помощью примитива отрицательного цилиндра или немного просверлите, если вам нужно.
Веселиться. 73 K4ZX

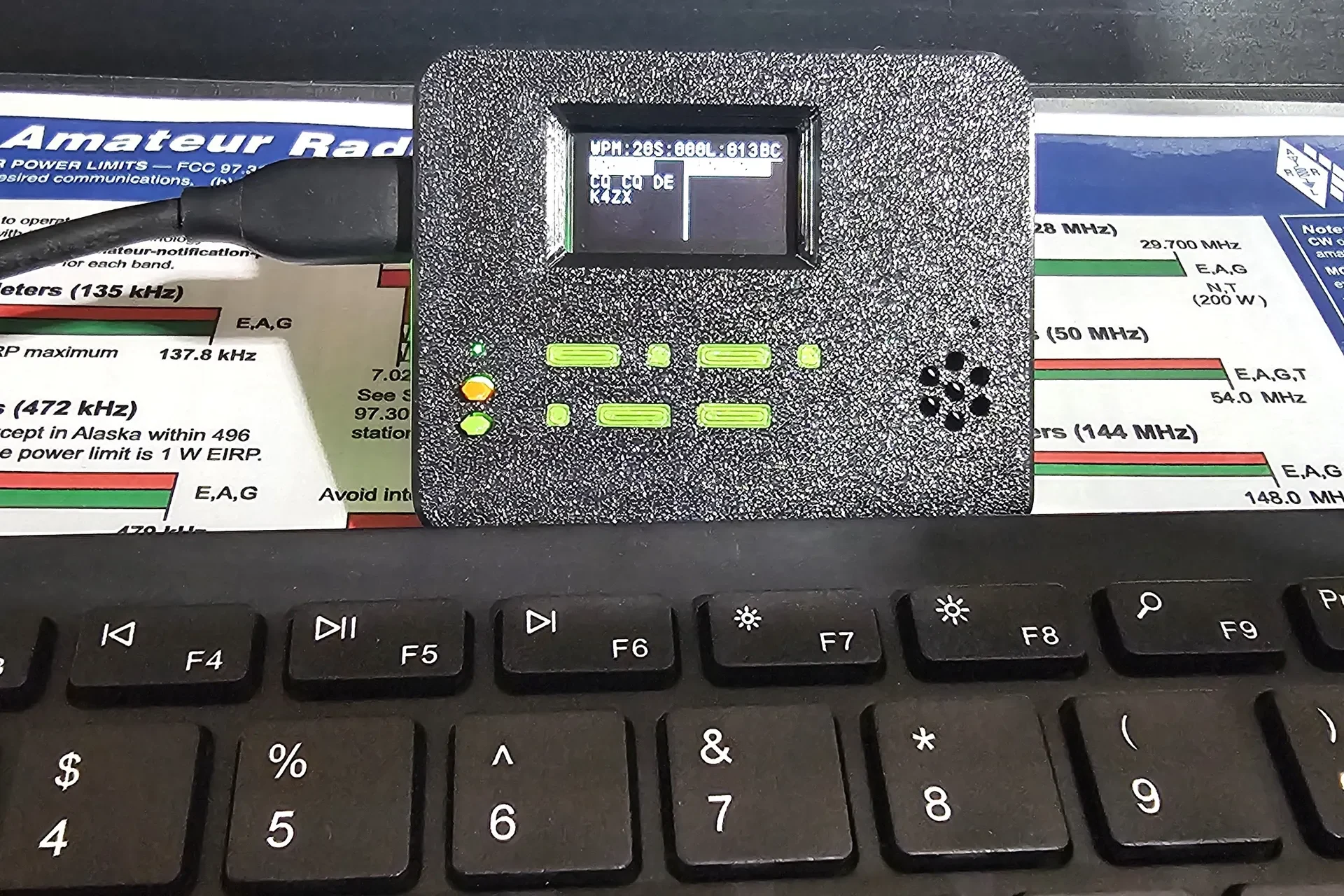

Постскриптум: Об устройствах CW Keyboard: Я обнаружил их после просмотра видео, которое M0FXB разместил на YouTube. Это версии великолепного дизайна K3NG с малым объемом памяти и небольшим процессором, использующие гораздо меньший форм-фактор. Из-за этого многие функции отсутствуют (а может быть, введены какие-то ошибки?). Моим главным интересом было найти любое устройство, использующее USB-порт в качестве клавиатуры. У меня есть небольшая беспроводная USB-клавиатура, которую я хотел испо��ьзовать с ней, и она отлично работает (показано на фотографиях). Код на них соблюден, поэтому скачать скетч, как с обычного Ардуино, нельзя — поэтому они как бы «такие, какие есть».
Они адекватны? Да, «адекватно», но не отлично. ИМХО, они подходят для повседневного использования и для проверки того, хотите ли вы делать больше, используя клавиатуру для передачи CW. Они не предназначены для соревнований или серьезного интенсивного использования. В буфере нет укладки символов. Если вы попытаетесь отправить что-то до завершения последнего сообщения (набрав или нажав Enter — в зависимости от режима, или нажав клавишу F), предыдущий текст по сути останавливается из буфера так же, как вы нажали клавишу Escape — и это расстраивает! Итак, самое важное, к чему нужно привыкнуть, — это дождаться отправки полного предыдущего сообщения, прежде чем отправлять что-либо еще.
Они отправляют CW с клавиатуры, сохраняют основные сообщения в виде макросов и т. д. Некоторые функции, которые могут вам понадобиться, отсутствуют/отключены. Судя по тому, что я читал о дизайне K3NG, он полнофункционален и имеет последовательность номеров соревнований, цепочку макросов, наложение макросов и т. д. Ничто из этого не работает на этом маленьком устройстве за 20 долларов.
Это явно компромисс. Однако: (1) это работает и (2) вы можете привыкнуть к этим особенностям.
Недостающее руководство. Мое устройство не имело вообще никаких инструкций (и это была самая популярная жалоба на Amazon). Поэтому я пошел искать информацию и нашел ужасные инструкции.
Итак, я поигрался с ним некоторое время и методом проб и ошибок, поиска/пробования стандартных функций (некоторые работали, некоторые нет) из проекта K3NG мне удалось собрать некоторые мини��альные инструкции для моего устройства (прошивка версии 1.1.5). Возможно, вы обнаружите что-то, что я не пробовал, или получите другую версию прошивки.
Никаких гарантий, явно выраженных или подразумеваемых в инструкции. Ваш опыт может отличаться.
