Корпус KC9ON Foxhunt Offset Attenuator V5d

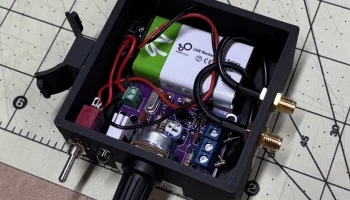

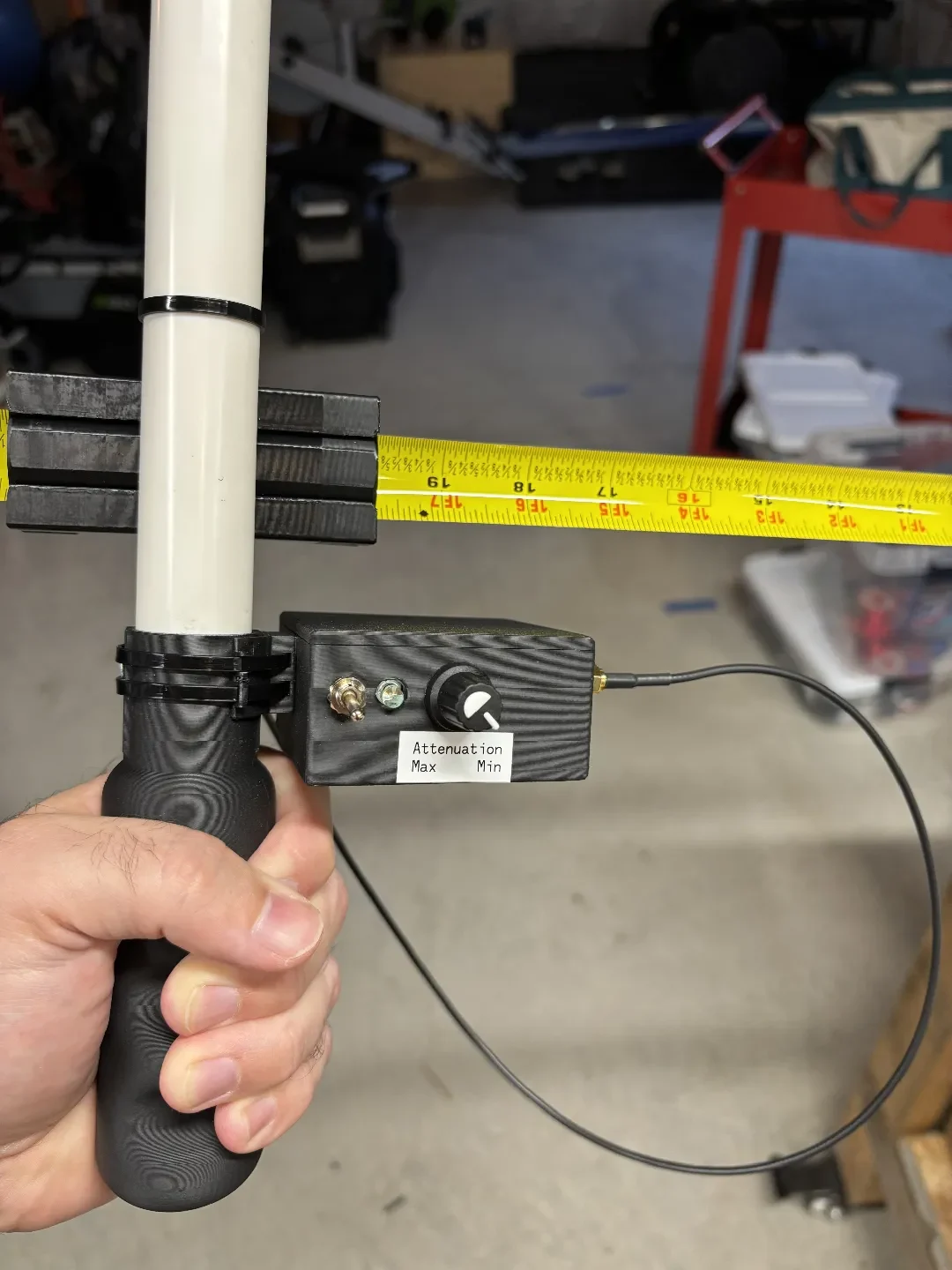

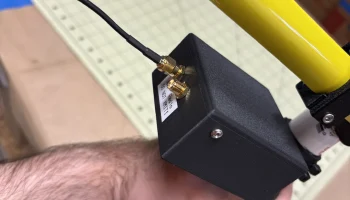

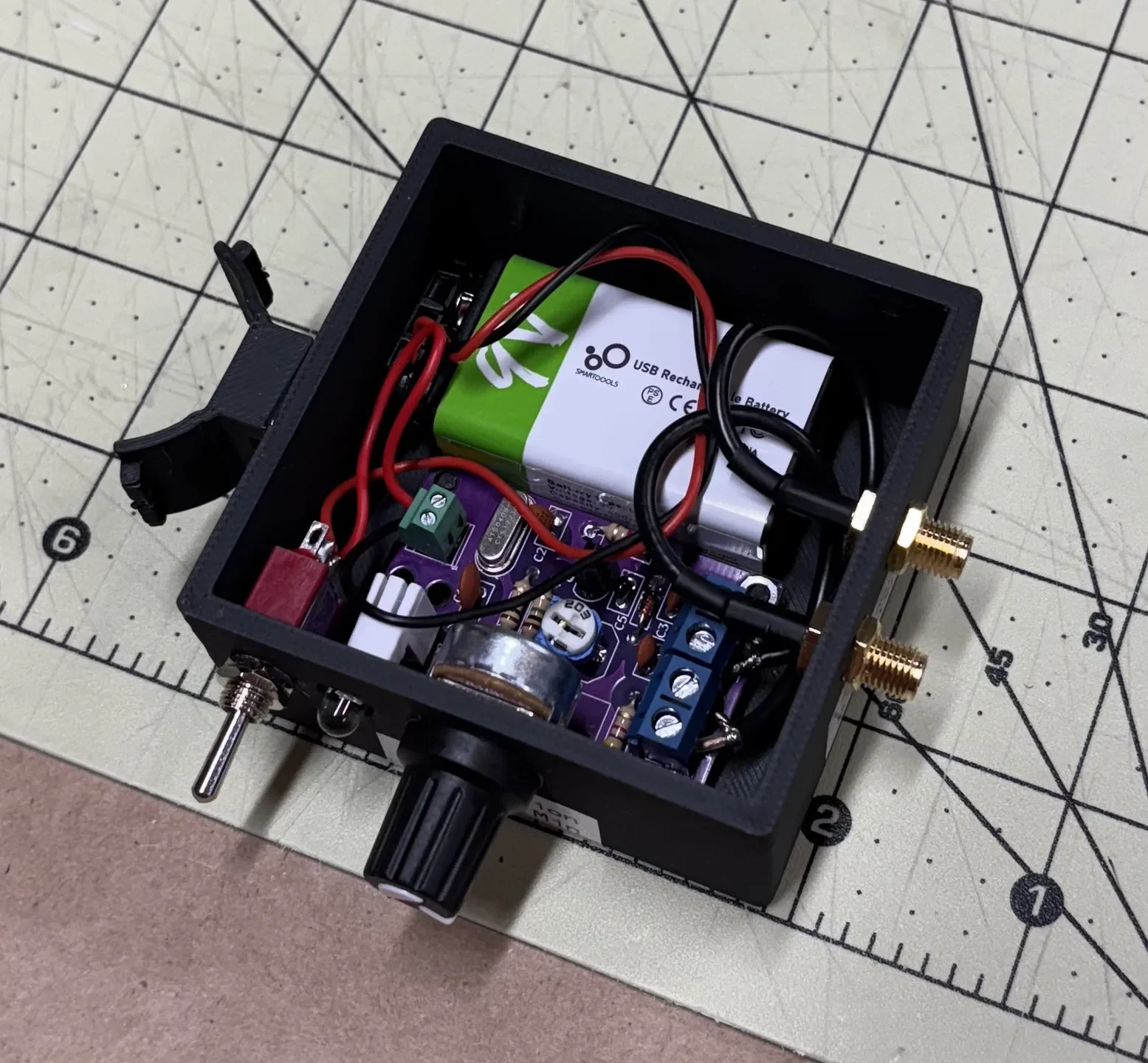

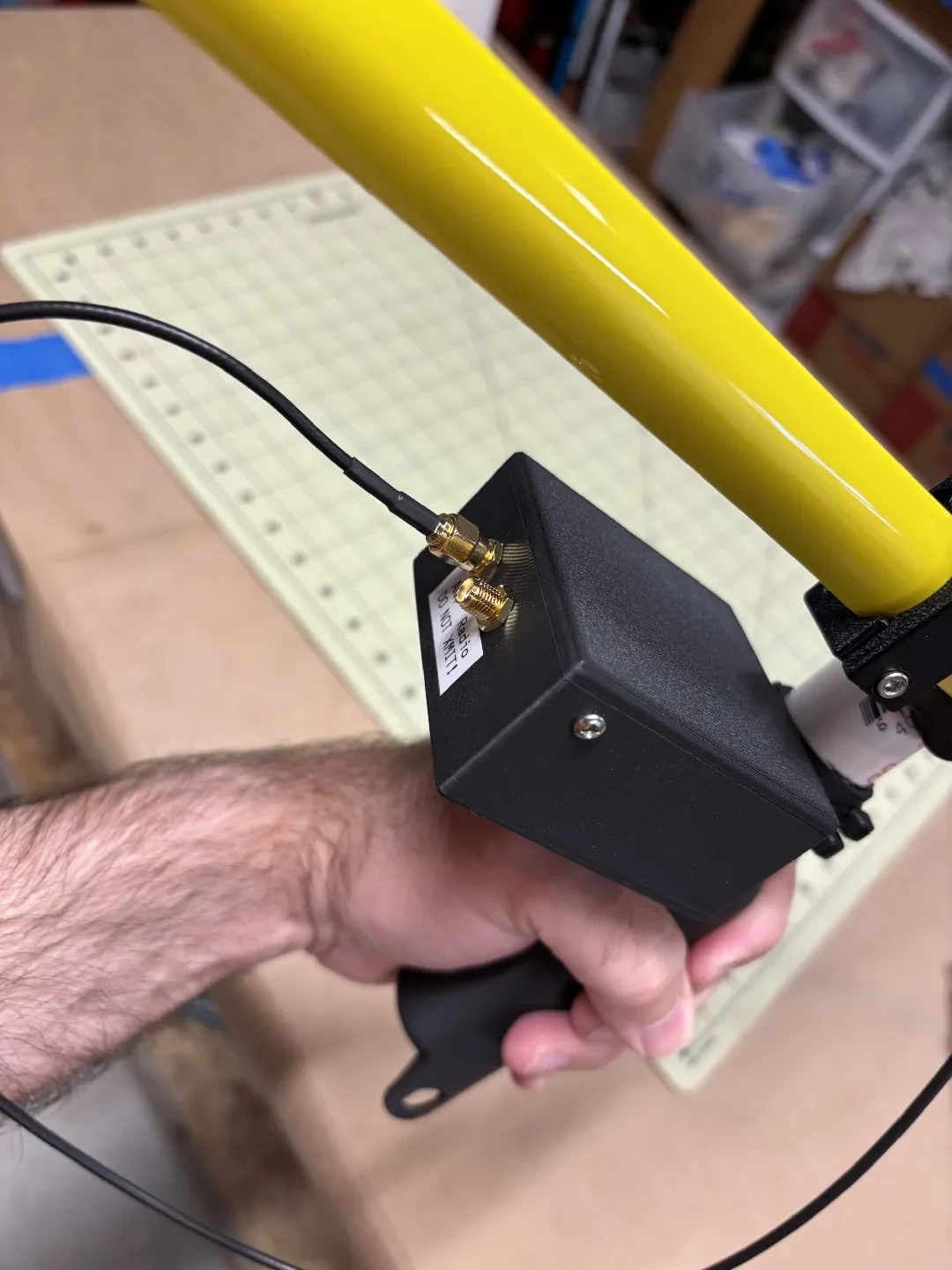

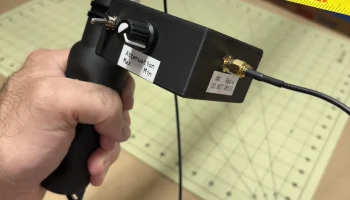

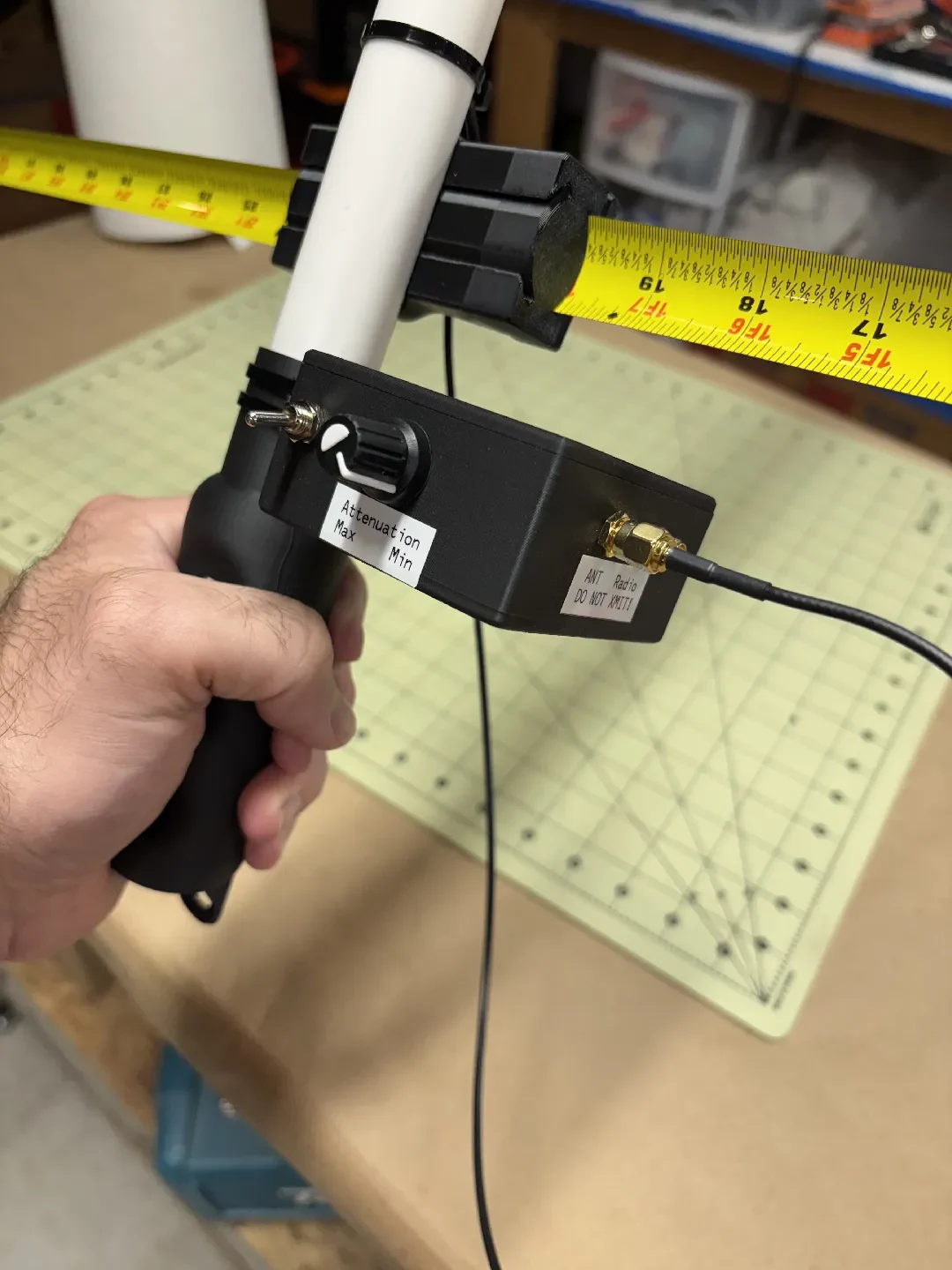

Это базовый корпус для смещенного аттенюатора KC9OF. Коробка спроектирована таким образом, что вы можете добавить разъемы SMA (гнездовые) сбоку. Для подключения их к плате я использовал RG-174. Крышка кейса фиксируется с помощью одного винта размером 4-40 x 3/8 дюйма, который вкручивается в выступ на крышк��, никакого другого оборудования не требуется. Я также разработал зажимной механизм, чтобы можно было прикрепить его к моей рулетке антенны Яги. Он специально подходит для этой ручки, и кстати, я использовал эти крепления для сборки Яги. В зажиме используются две застежки-молнии шириной около 1/8 дюйма. Обязательно используйте подставки, если собираетесь печатать зажим. Я прикрепил зажим к коробке двухкомпонентной эпоксидной смолой.
