Крепления DIN для 3D-принтера

Крепления на DIN-рейку предназначены для Rat Rig VCore-3, но могут использоваться с любым принтером.

Предназначен для использования с креплением VORON DIN с расстоянием между отверстиями 55 мм, подходящим для болта M3.

08.12.2022 — Обновление

Добавлено крепление BTT U2C с использованием тепловых вставок.

04.07.2022 — Обновление

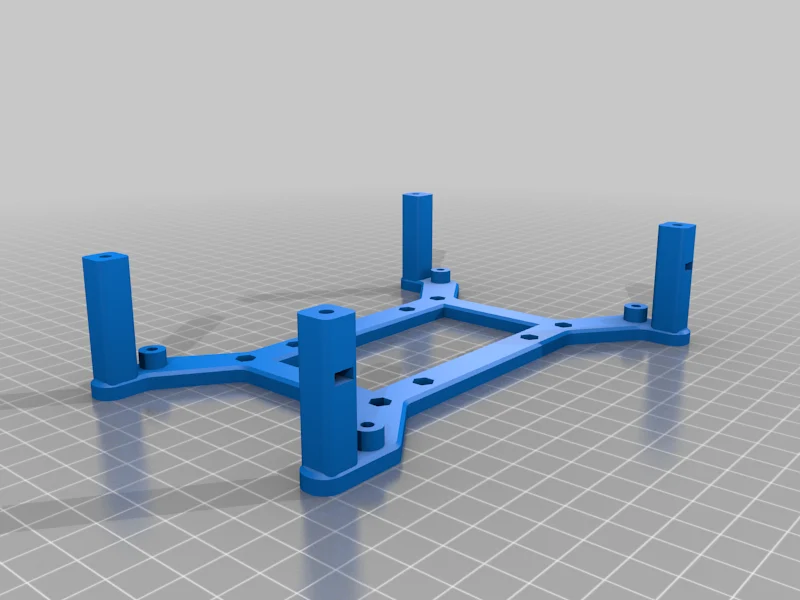

Дополнительные верхние крепления вентиляторов SKR Pro 1.2 и Octopus 1.1, в которых используются тепловые вставки M3xD4.6xL5 и стойки M3x35 мм.

Оригинал

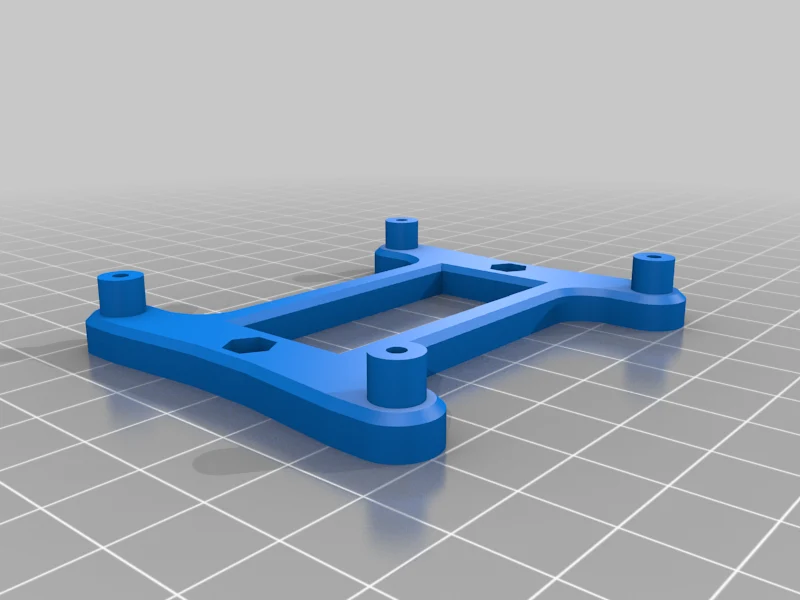

Для крепления Raspberry Pi используются болты/гайки M2,5.

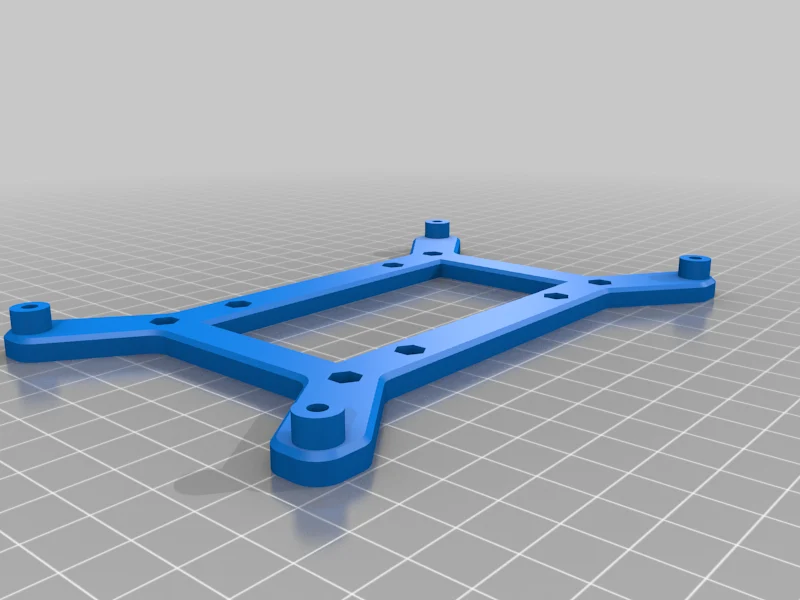

Для крепления SKR Pro используются болты/стыки M3.

Крепление SKR Pro можно использовать отдельно ИЛИ с креплением для 120-мм вентилятора.

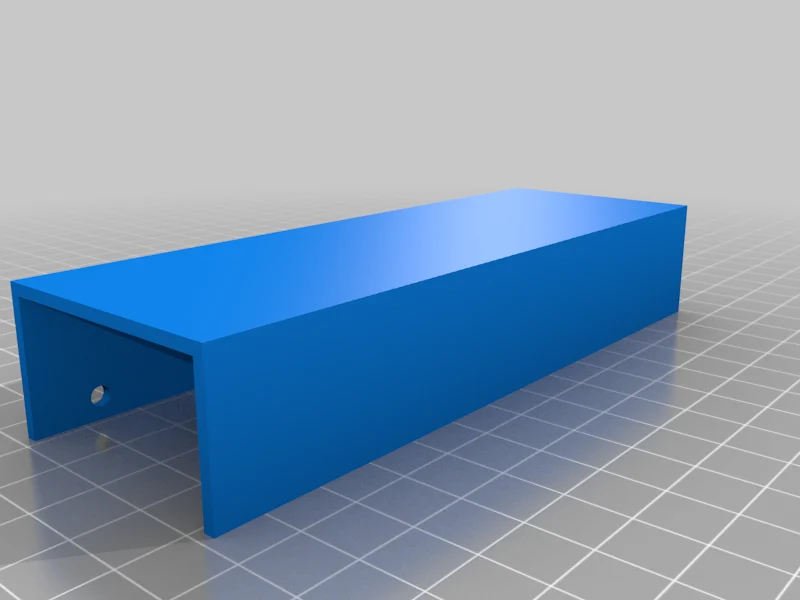

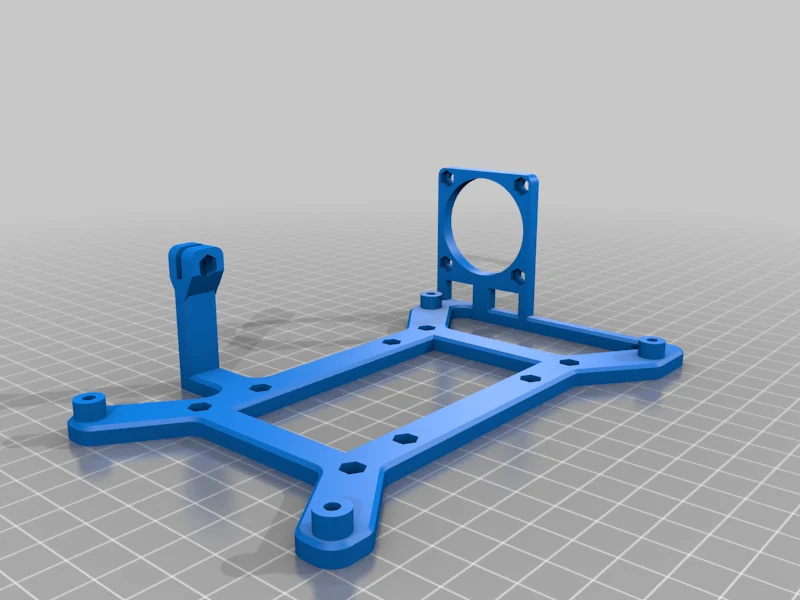

Боковой вентилятор с креплением SKR Pro имеет специальное основание, а также кожух — его можно модифицировать, чтобы использовать то же крепление SKR Pro.

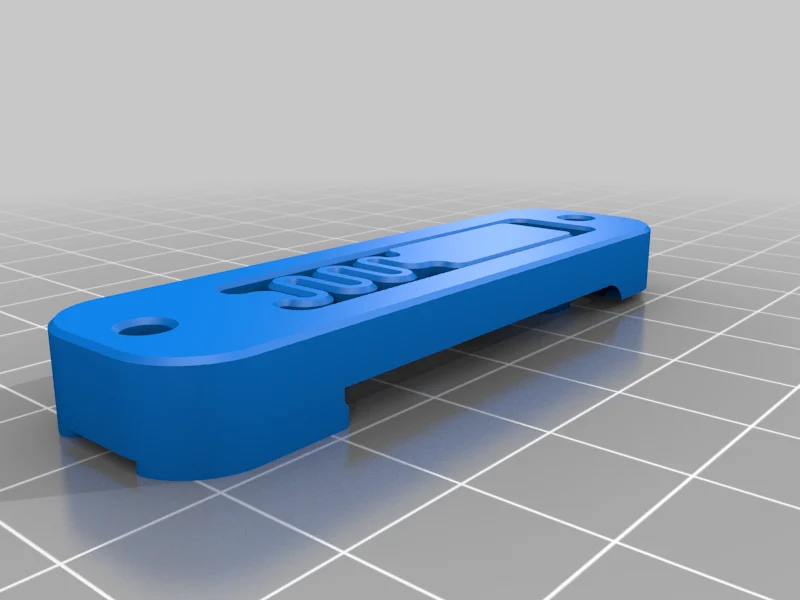

DIN Original — оригинальное крепление DIN VORON.
DIN Tight — это регулируемое крепление VORON DIN, внутренняя лапка которого смещена на 1 мм короче для более плотного прилегания.

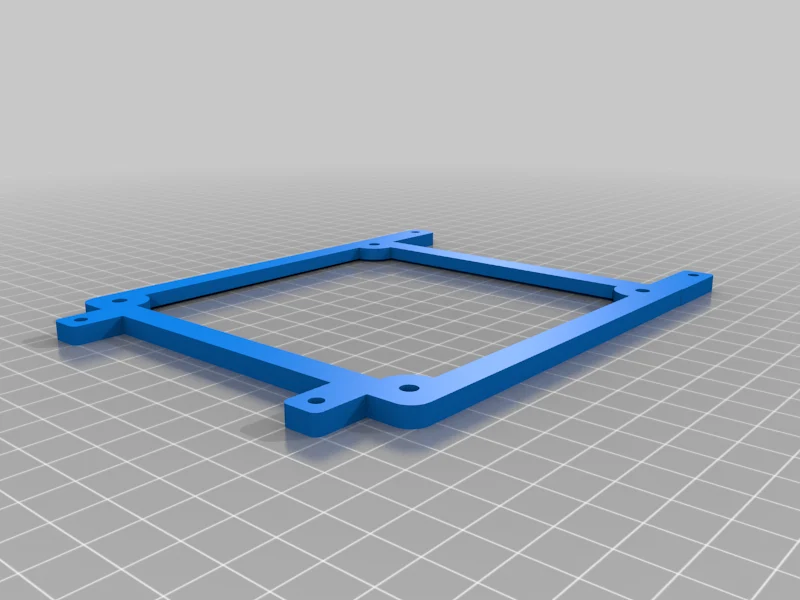

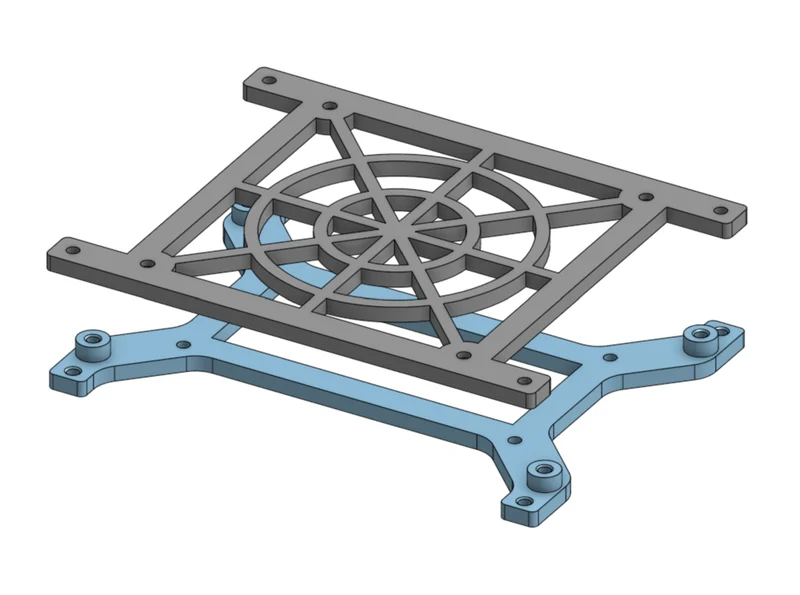

Дополнительное верхнее крепление для 120-мм вентилятора от LucidityCrash, которое имеет более длинные крепления для работы с более высокими шаговыми драйверами.
