Винтовые планки Voron 0 DIN

Будучи без особого энтузиазма по поводу креплений VHB DIN в списке деталей Voron 0.2 и не имея возможности найти простые альтернативы, которые казались бы подходящими, вот моя версия.

Вместо того, чтобы возиться с правильным расположением липких подушечек, эти крепления надежно фиксируются в четырех нижних положениях винтов, удерживая среднюю панель на месте. Широкая планировка, которую они создают, оставляет достаточно места для кабельной трассы в центре. Дополнительная ширина направляющих также позволяет немного регулировать доски в поперечном направлении, если используются узкие зажимы.

В моей сборке они использовались для установки Raspberry Pi 4B и Bigtreetech SKR Pico.

Спасибо @alidaf за отличную DIN-рейку OpenSCAD, на которой основана эта конструкция.

Печать

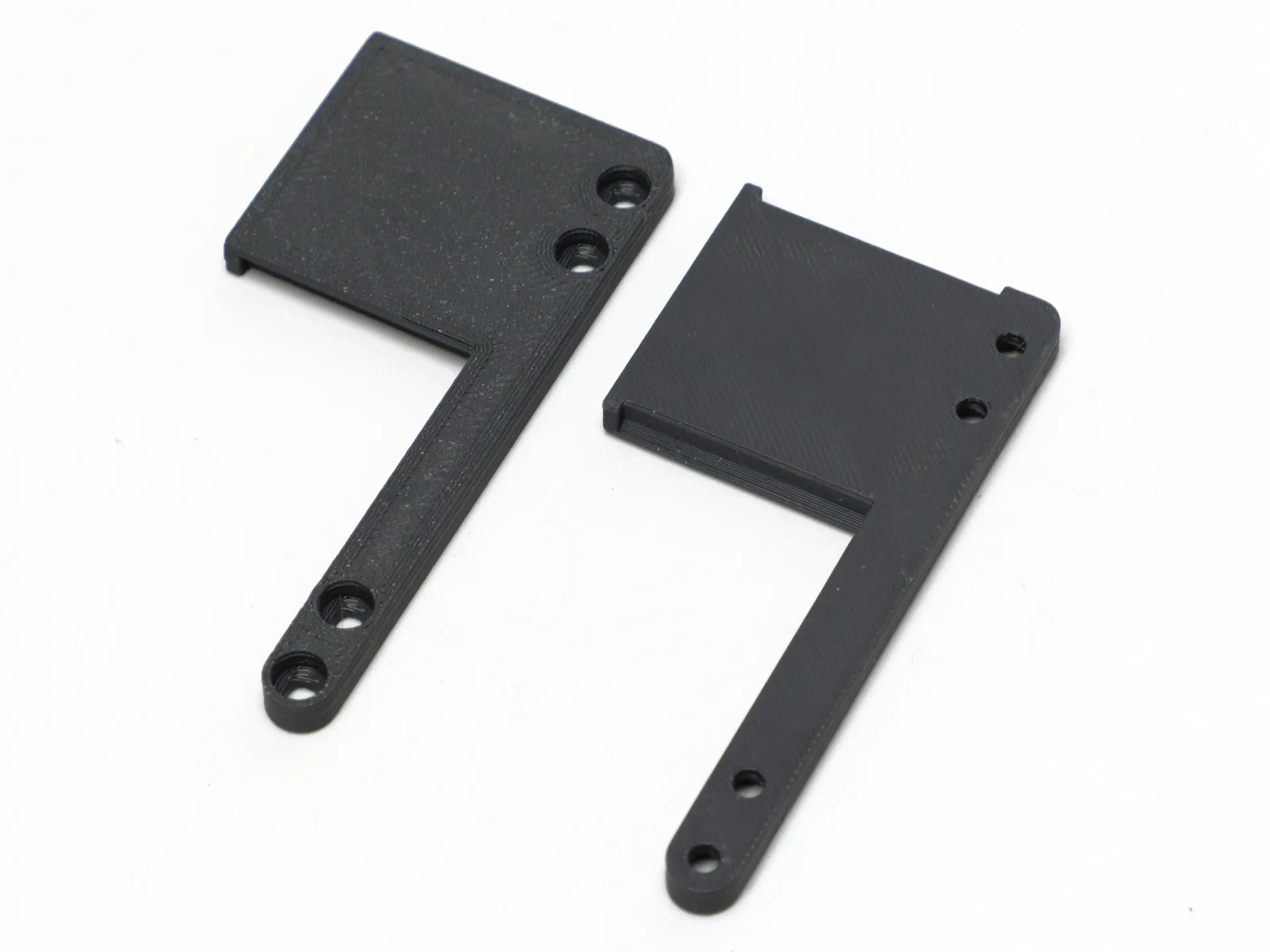

Для каждой стороны имеются две отдельные зеркальные модели.

ABS или ASA с рекомендуемыми рекомендациями по печати деталей Voron или аналогичный эквивалент — при условии, что они прочные и достаточно термостойкие.

Печатайте лицевой стороной вниз (так же, как в файлах .stl). Отверстия с цековкой имеют выступающие выступы, поэтому опоры не требуются.

Установка

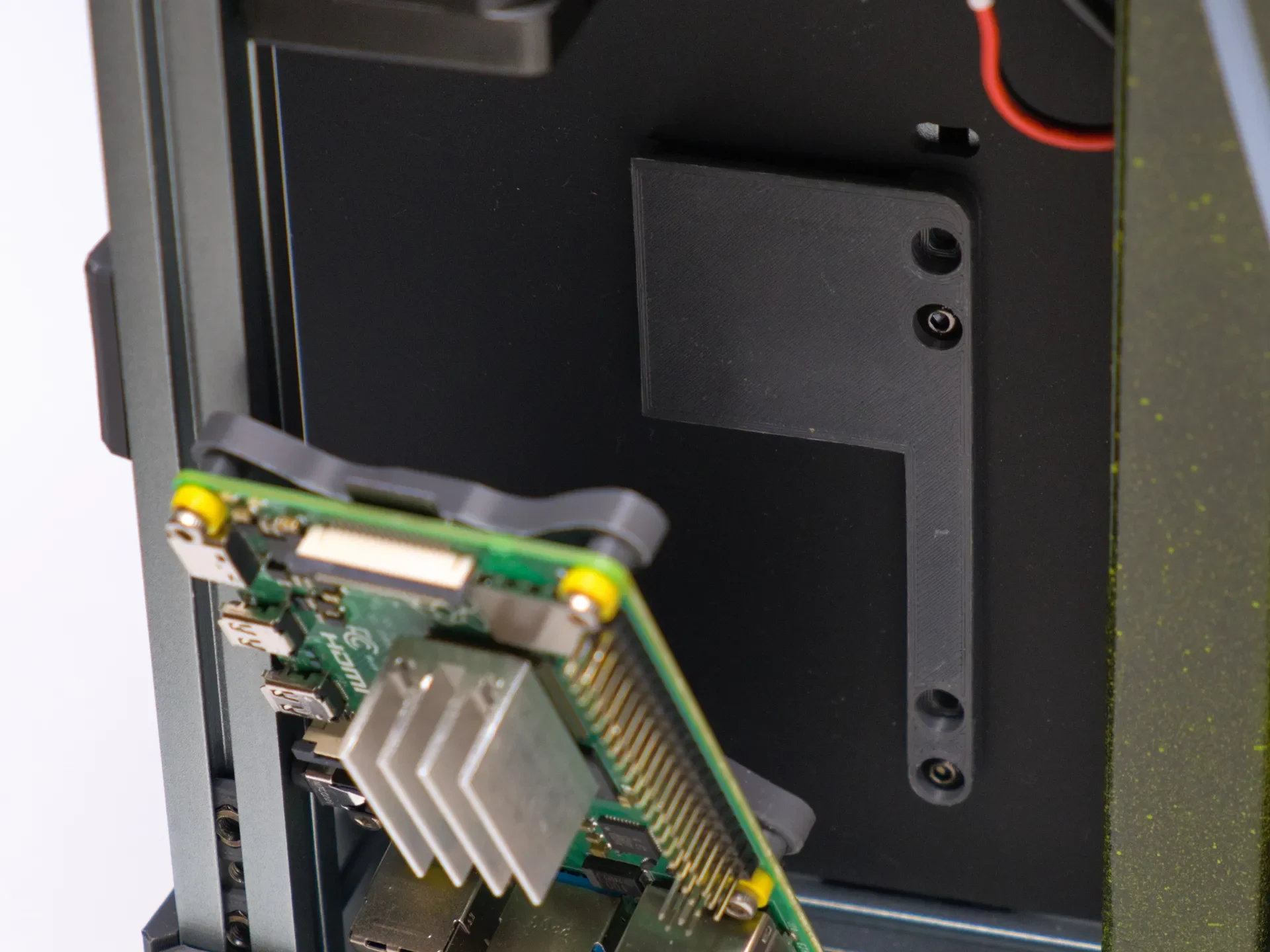

В идеале установите эти крепления в той же точке, что и среднюю панель.

Если у Pi и MCU есть зажимы, примерьте их, чтобы определить, какая пара монтажных отверстий установит их на предпочтительную высоту.

Установите планки в четыре нижних отверстия, указанные винтами M3x8 или M3x10.

Можно использовать стандартные зажимы Voron DIN и крепления для платы Raspberry Pi, но существуют хорошие альтернативы. Я использовал конструкции Trev1ak с https://www.thingiverse.com/thing:5278559 — потому что платы можно крепить винтами/гайками М2,5, а не указанными в руководстве саморезами М2, которые мне не понравились.
