USB-крепление NVMe для DIN-рейки Voron 2.4

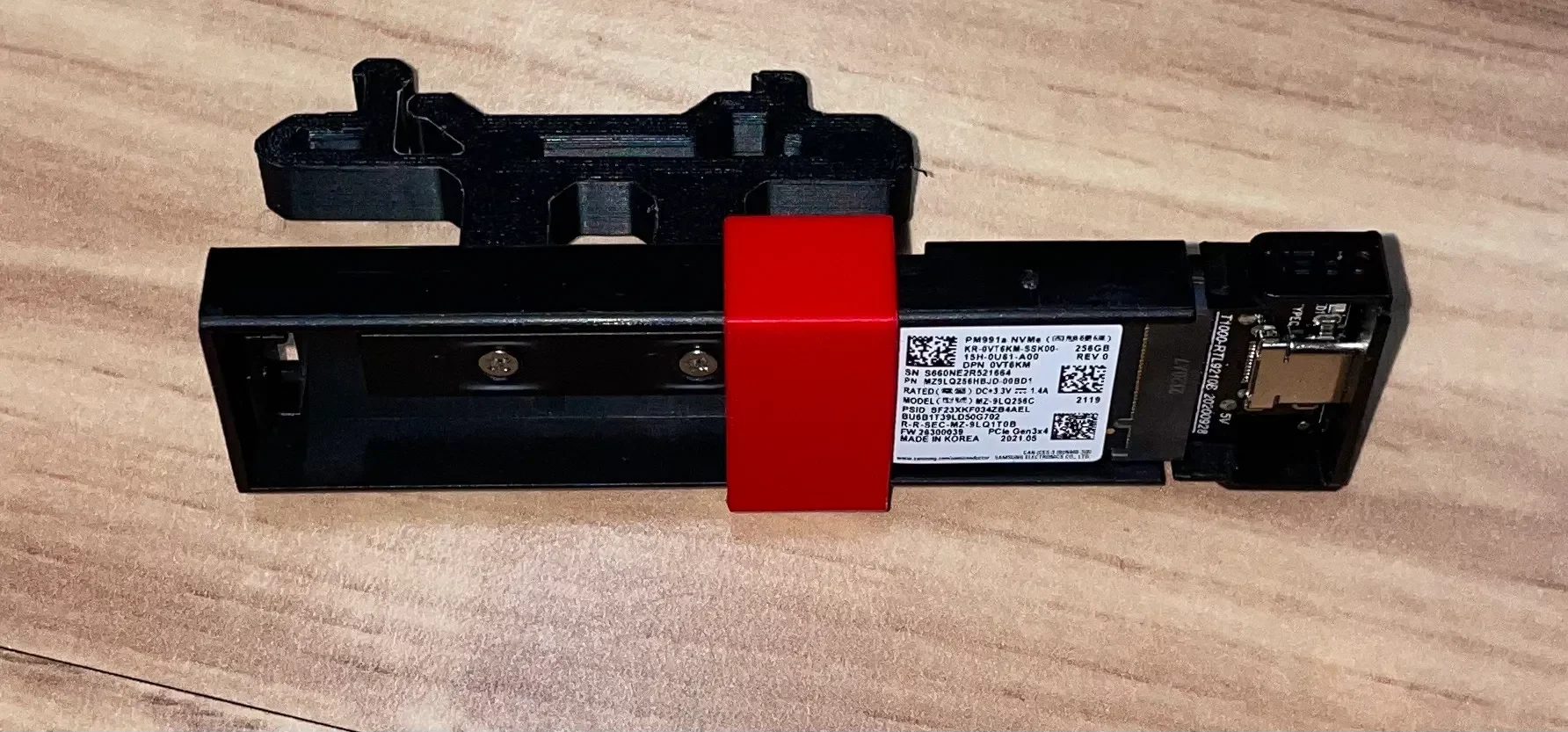

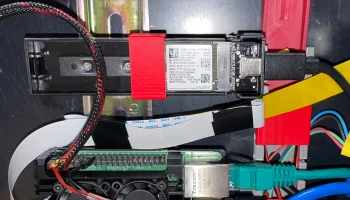

Крепление позволяет установить NVMe-диск с USB-корпусом на DIN-рейку в Voron 2.4 и затем загружать с него ОС.

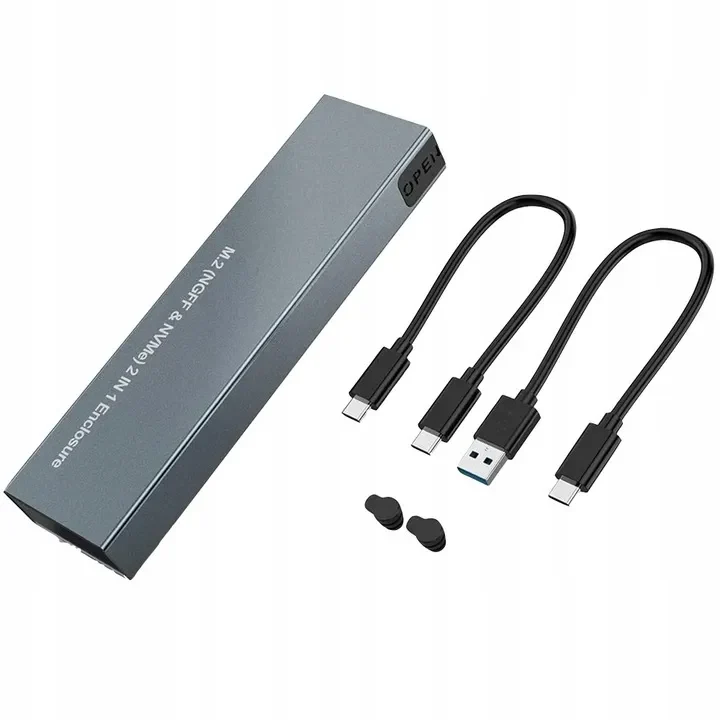

Я использую диск NVMe 2230 M2 (Samsung PM991A). Отверстия в USB-корпусе (модель «без названия») для крепления дисков большего размера, 2242 и 2260, используются для крепления этого корпуса на DIN-рейке (с помощью двух M2x8-10 мм). Поскольку размеры дисков стандартизированы, они должны работать и с другими USB-корпусами с такими отверстиями для крепления.

Как загрузить ОС на Raspberry Pi 4 с такого диска?

sudo raspi-config → «Дополнительные параметры» → «Порядок загрузки» → «Загрузка через USB»
клонируйте содержимое SD-карты на USB-накопитель NVMe (например, используя «dd» или какой-либо инструмент клонирования Windows)

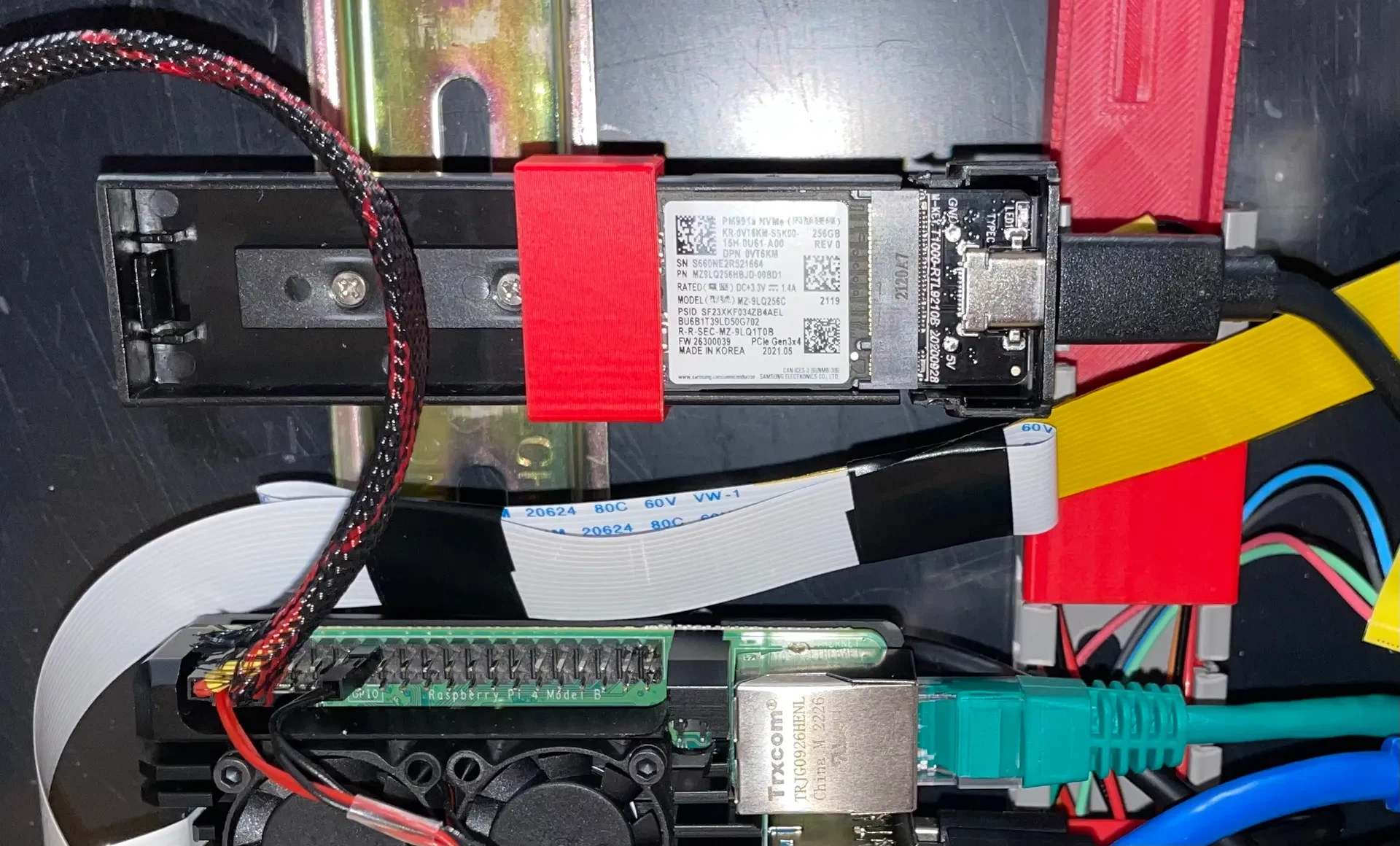

Подключите диск к порту USB 3.0 или 2.0, запустите Rpi 4. Он должен загрузиться с диска NVMe в корпусе USB (диск также может быть диском SATA и т. д.).

Почему?

Для развлечения, тестирования. Увеличение скорости не имеет смысла для использования в Вороне. Единственное, что имеет смысл по сравнению с решением для SD-карты, — это лучшая надежность в случае частой записи (журналы в режиме отладки или таймлапсы). Драконы тоже есть. Диск USB 3.0 способен полностью насыщать шину USB в Raspberry Pi 4, что может вызвать проблемы из-за задержки CANBUS, если он также работает через rpi USB. Требуется дополнительное тестирование в реальных сценариях.

Дополнения:

В таких USB-корпусах диск часто закрепляется резиновой шпилькой. «adapter-clamp.stl» предотвращает его освобождение.
