Мини-стойка, 248 комплектов

Оптимизирован для принтеров шириной 250 мм, но при этом подходит для необходимого мне оборудования и выглядит красиво, потому что людям нужна была мини-стойка, которую они могли бы печатать на своем оборудовании.

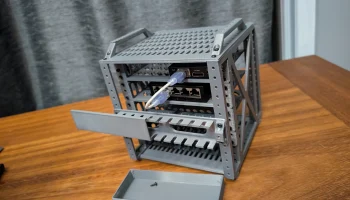

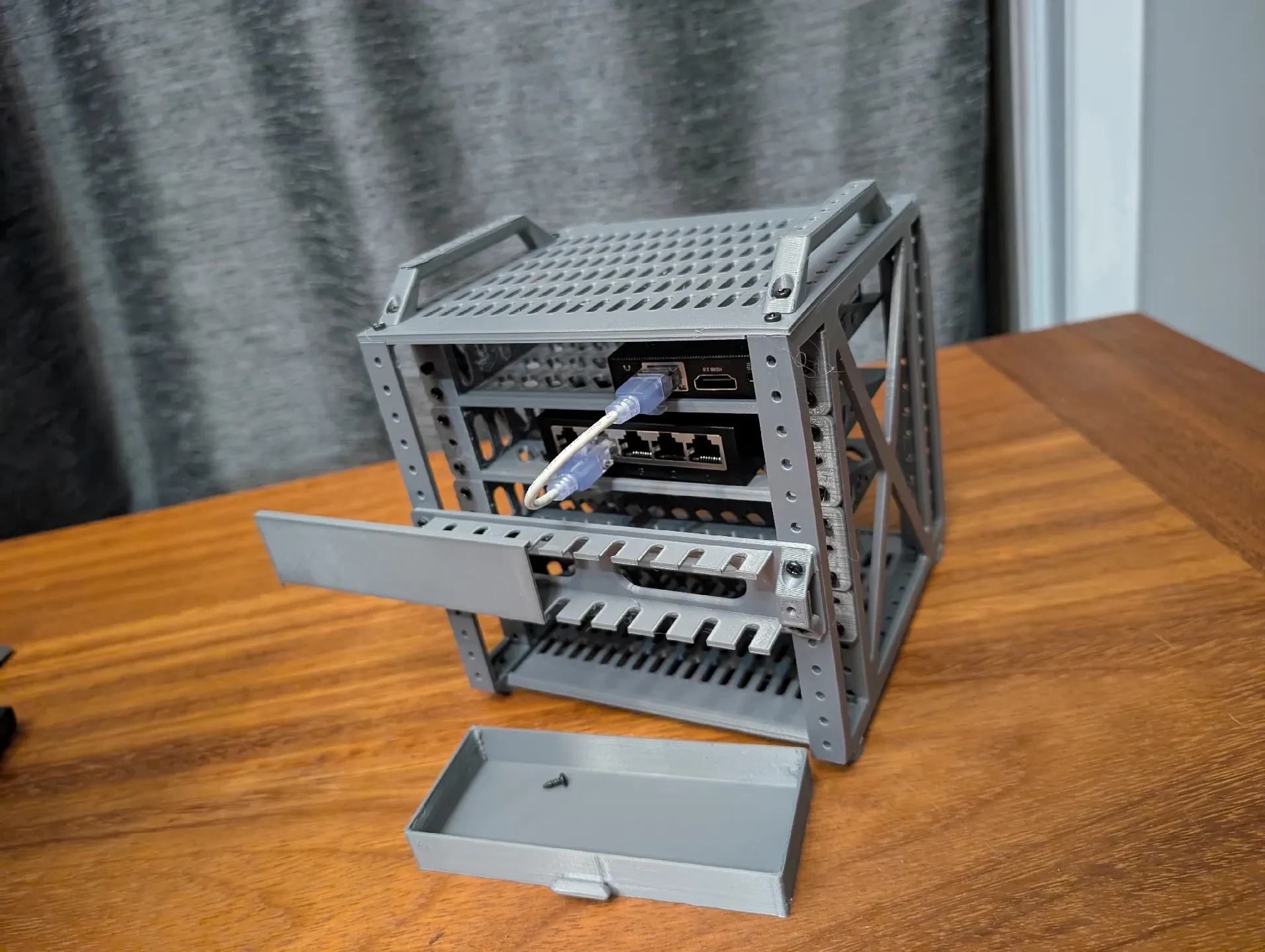

Полки внутренние: ширина 200 мм, 2U — высота 27 мм, 3U — высота 44 мм. Полки глубиной 160 и 80 мм могут быть установлены на внутренних или внешних портах с обеих сторон. Цели были более симметричными и множеством вариантов конфигурации, включая ящик для хранения мелких сыпучих вещей.

Существует два размера боковой и верхней панели, подходящие для обычных принтеров: 248 x 238 и 248 x 218.

Используйте боковые и верхние части одинакового размера.

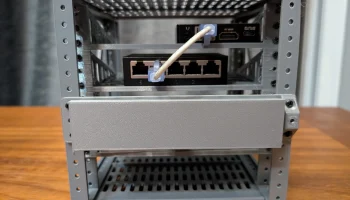

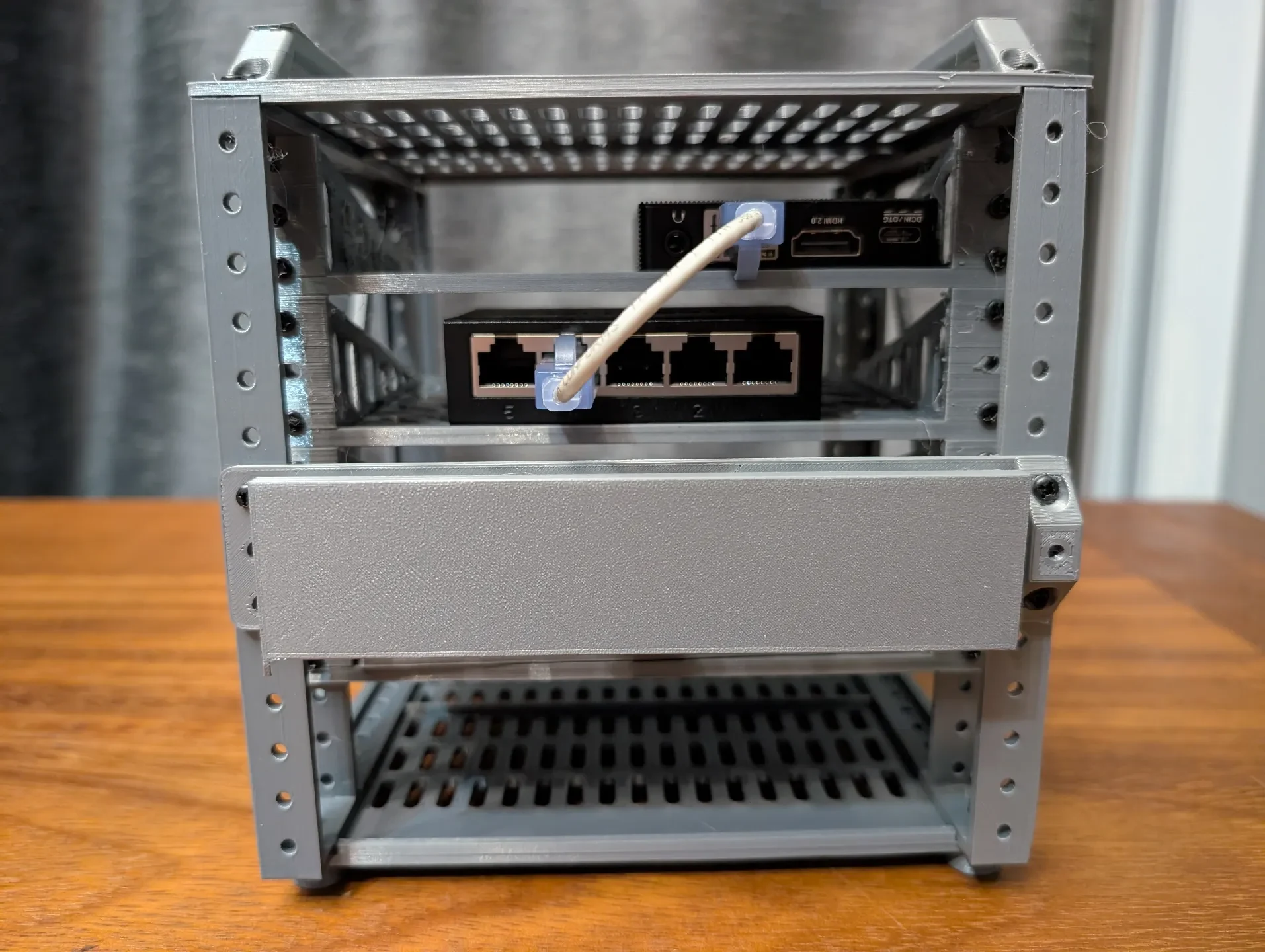

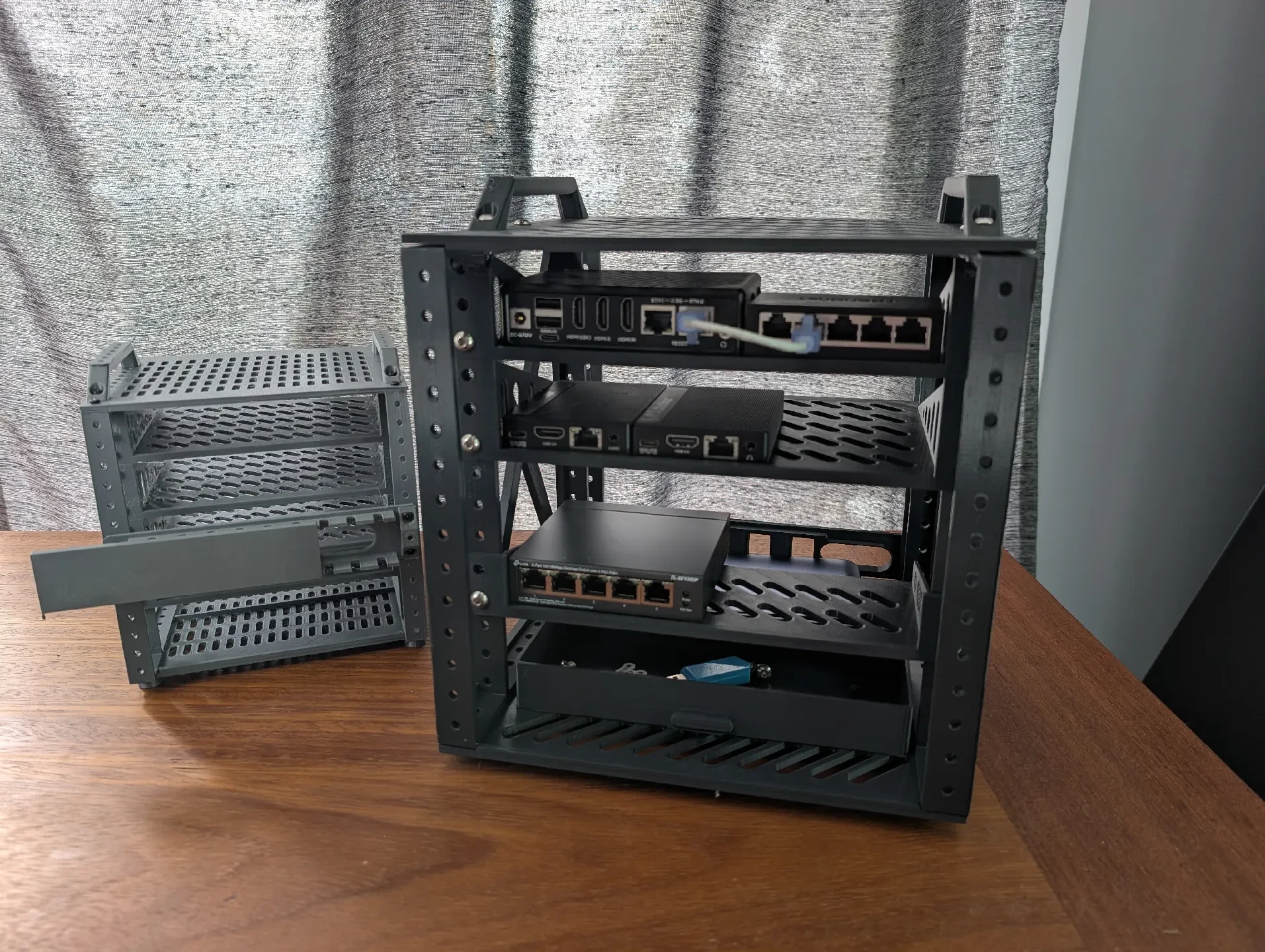

Маленькая светло-серая стойка была напечатана в масштабе 66% на принтере Prusa Mini+ с использованием Jessie PLA, а я использовал 3-миллиметровые шурупы для дерева. В основном просто чтобы посмотреть, было ли это полезно. Я так думаю.

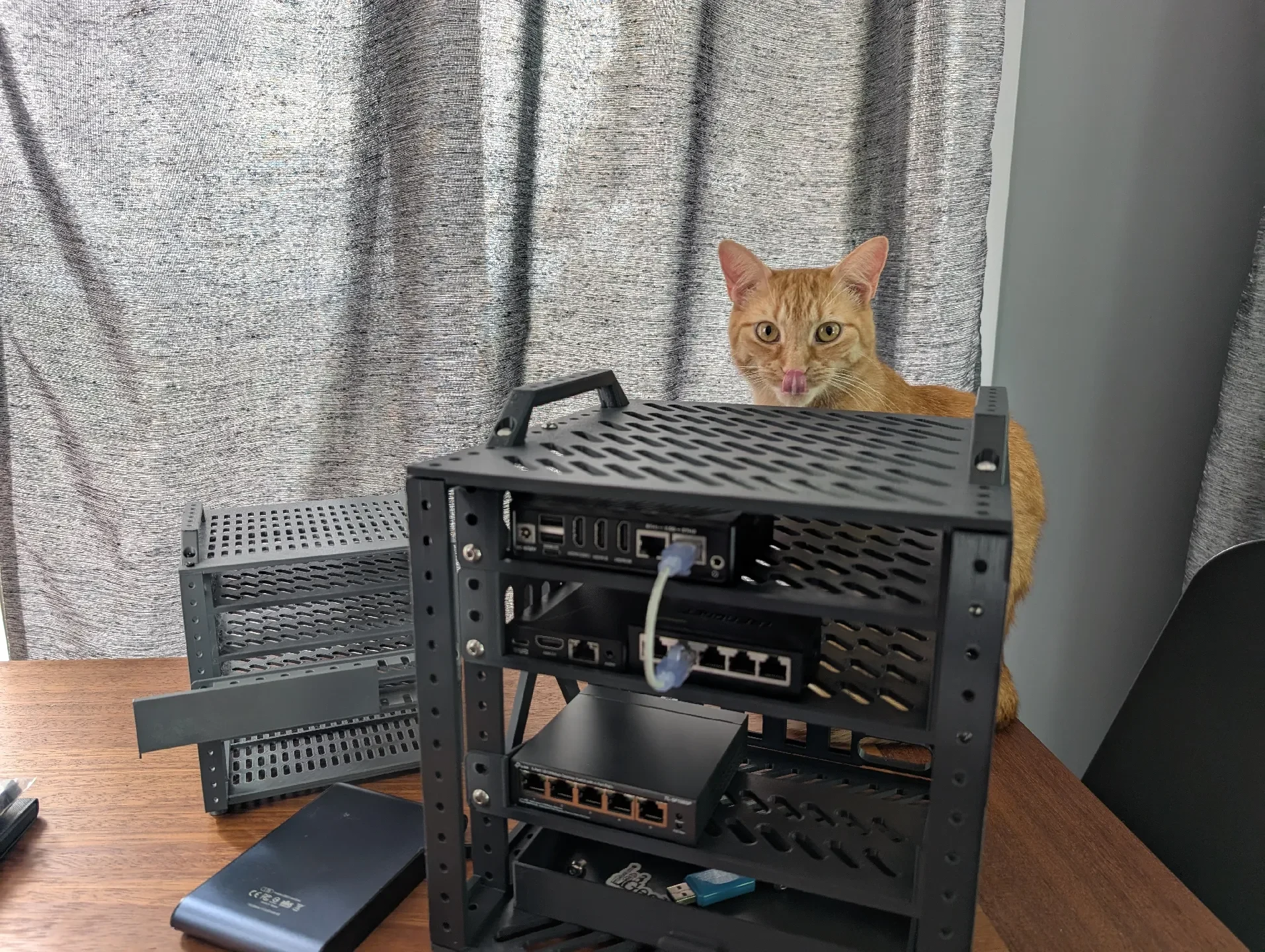

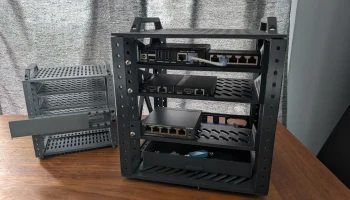

Большая темная стойка напечатана методом 3D-Fuel PCTG. Прочный, немного гибкий, в нем используются крепежные винты диаметром 5 мм, которые хорошо ввинчиваются в отверстия диаметром 4,75 мм. Гайки необязательны, но возможны. Для сборки я использовал винты 5х10 и 5х15.

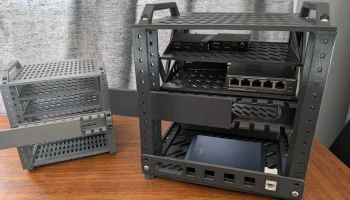

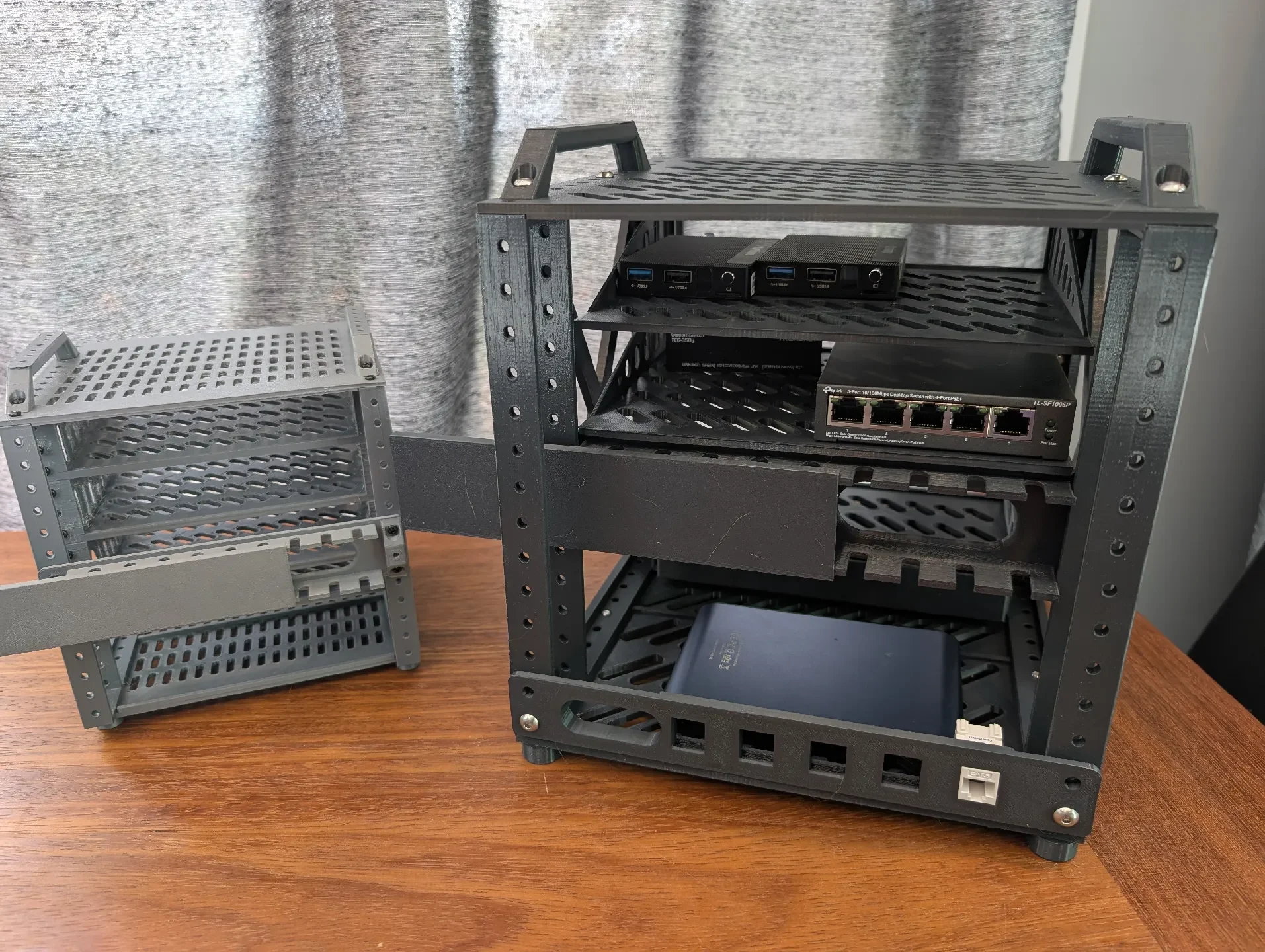

Панель Keystone Jack плотно прилегает к имеющимся у меня разъемам двух разных марок.

Некоторые из больших изображений серых стеллажей представляют собой детали, расположенные в разных местах, просто чтобы показать, что вы можете собрать их так, чтобы они соответствовали конкретным потребностям. Например: длинные (глубиной 160 мм) и короткие (80 мм) полки можно собрать на внешних направляющих спереди и сзади, чтобы получить полку глубиной примерно 250 мм.

Минусы: Печать всех частей занимает несколько дней.

Если вы распечатаете один из них, обратите внимание на это место, я продолжаю добавлять для них новые фрагменты.
