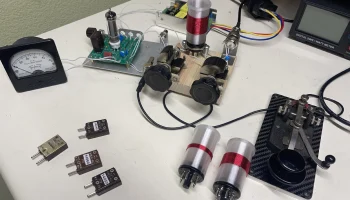

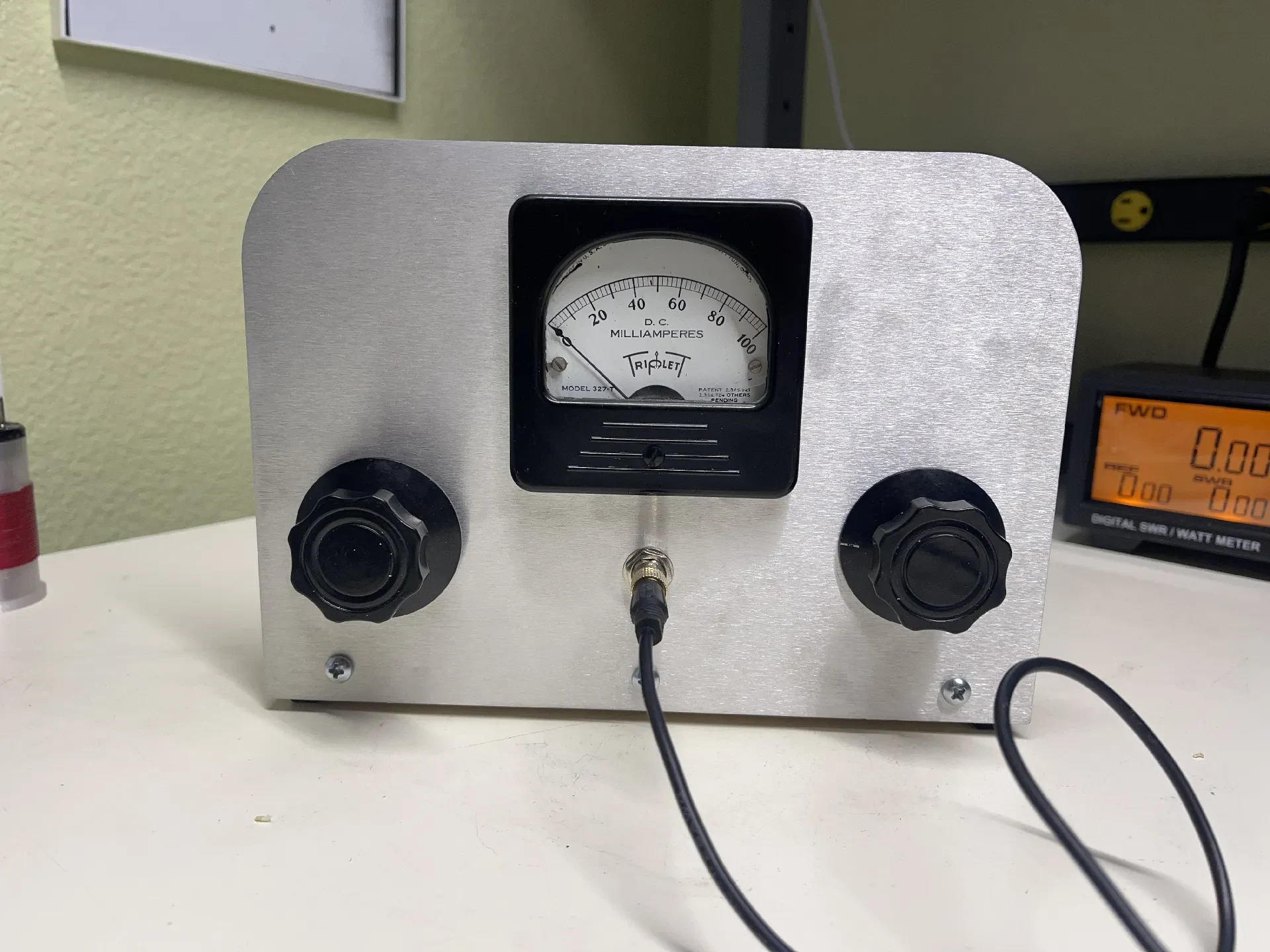

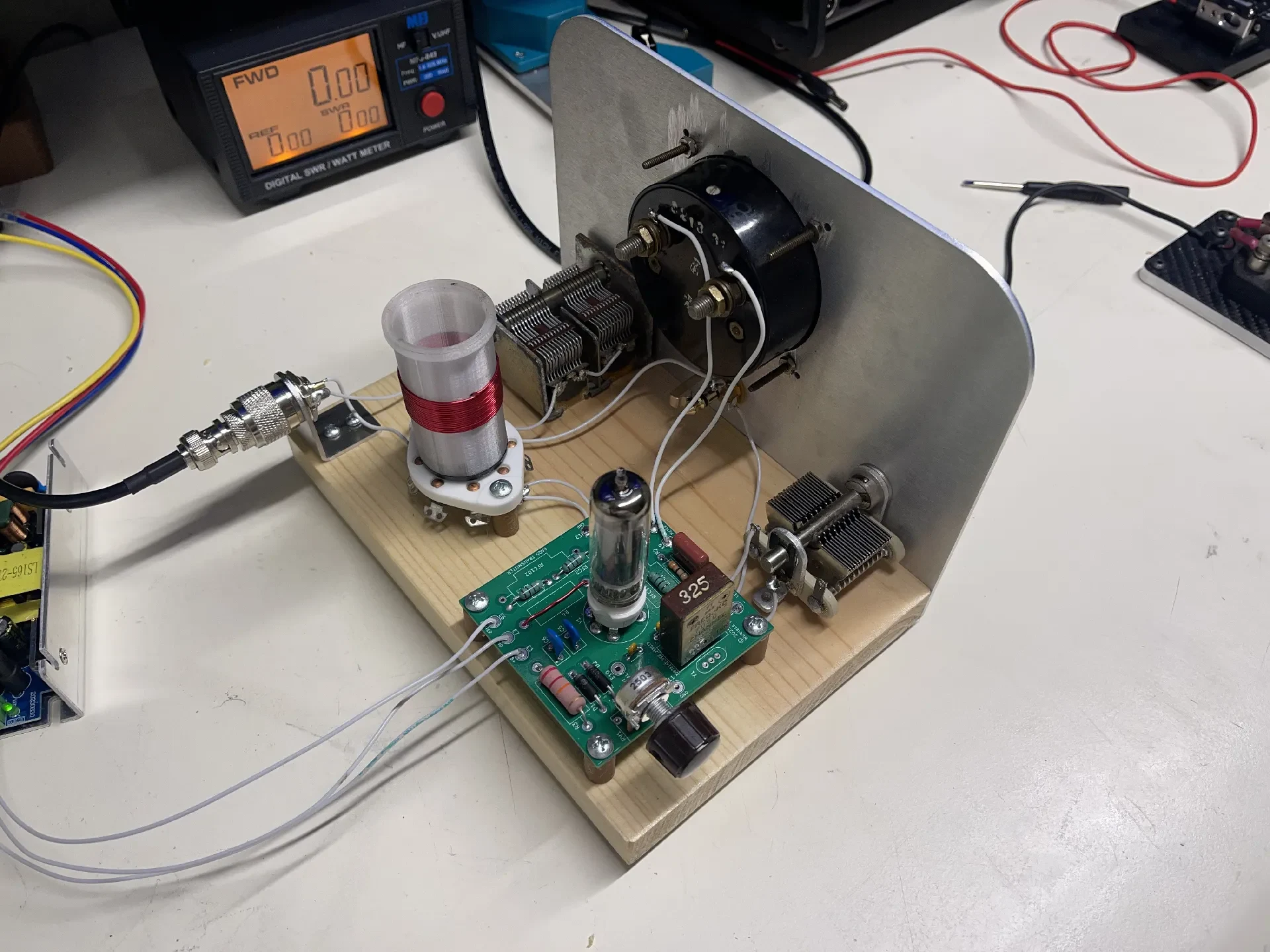

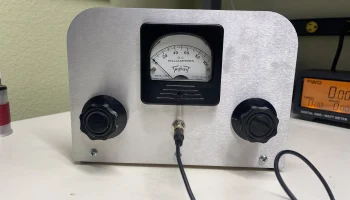

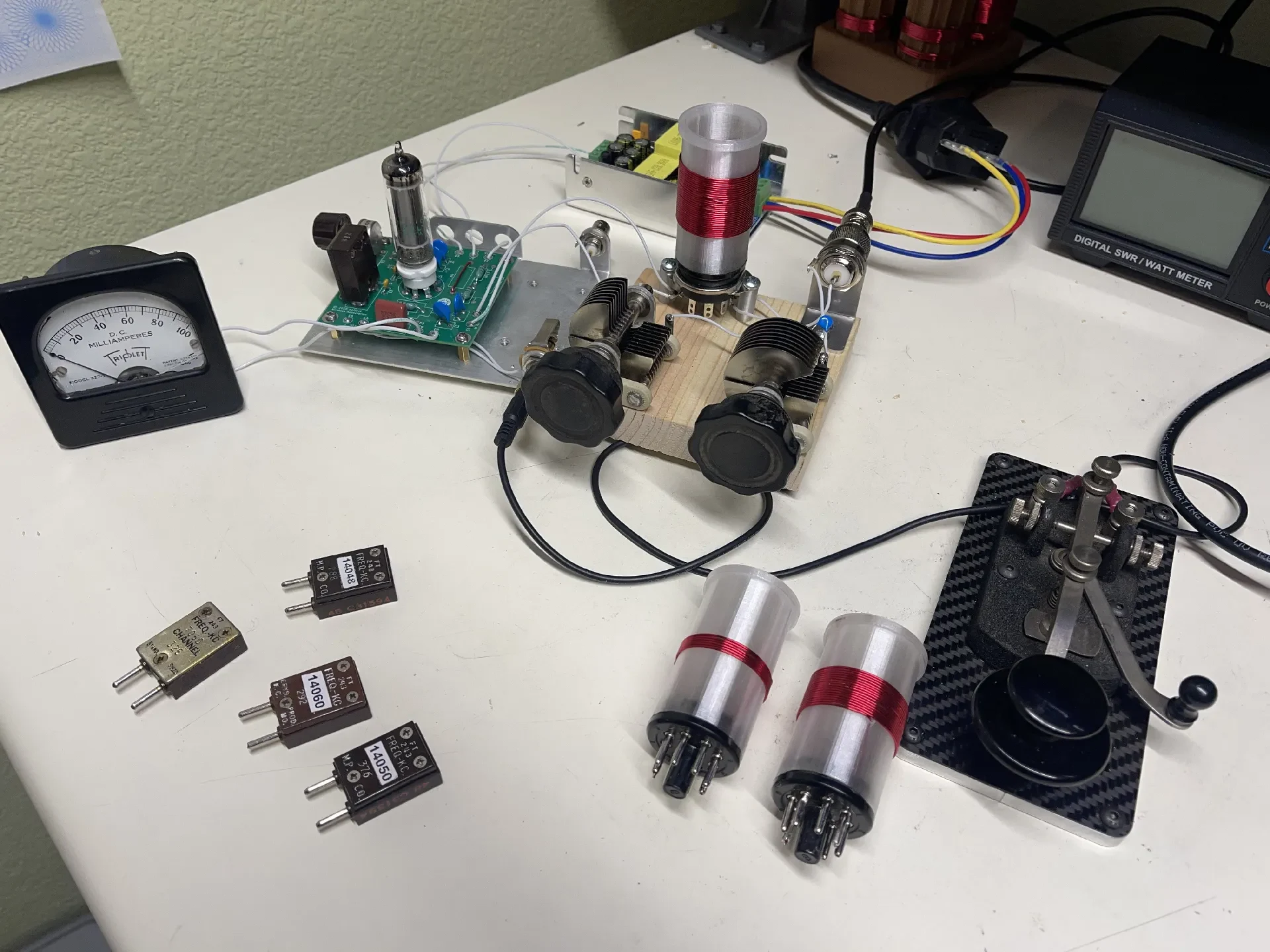

Передатчик AWA 6AQ5 / Форма вставной катушки Ameco AC-1
Источник:

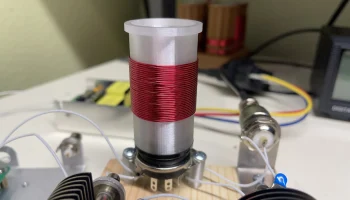

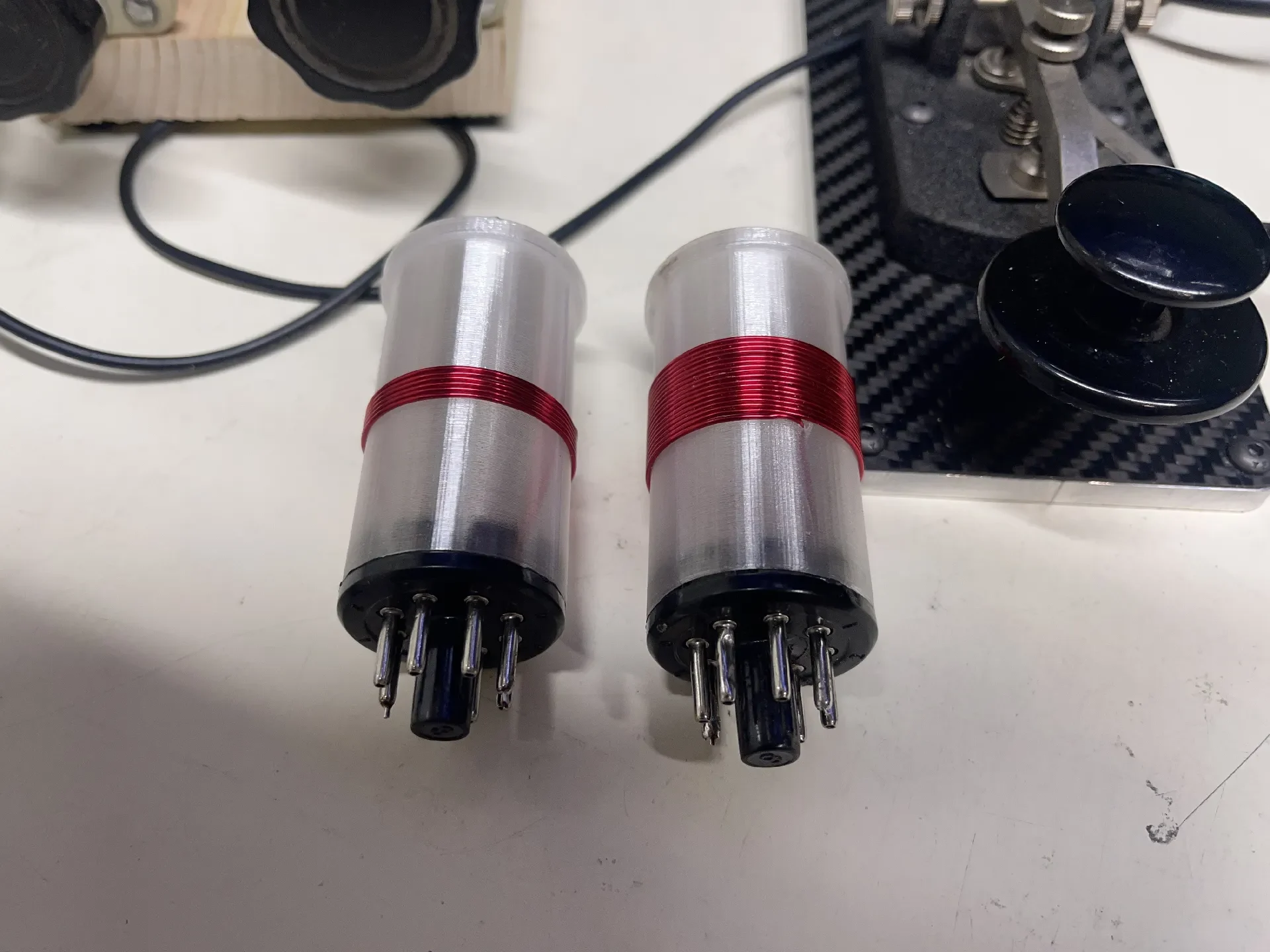

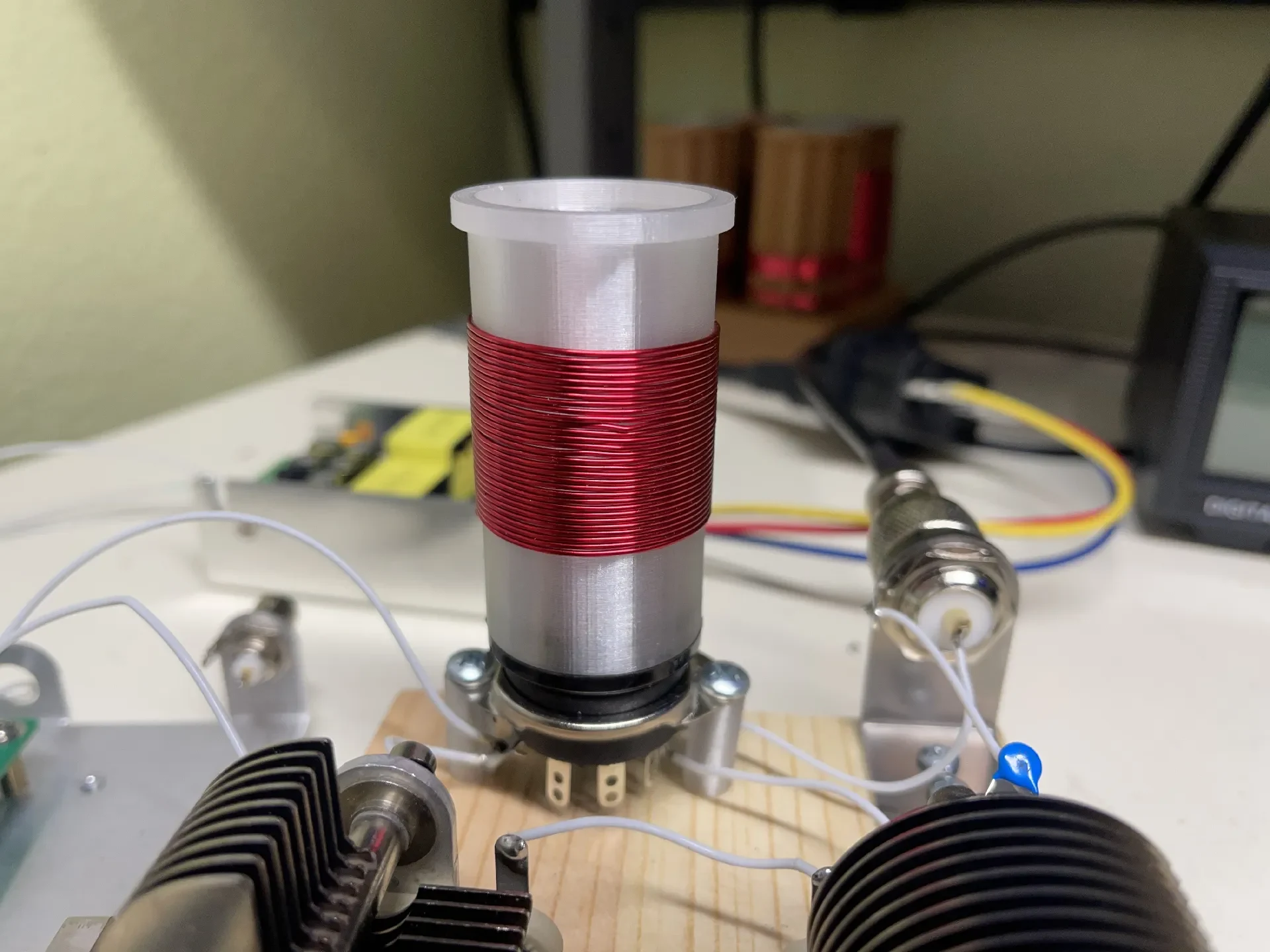

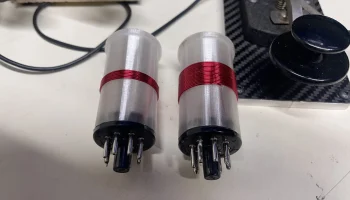

Это вилка в форме катушки, которую я разработал для передатчика AWA 6AQ5. Она также имеет тот же размер. который используется в Ameco AC-1. Его диаметр составляет 1,25 дюйма, а высота — 2,25 дюйма. Я напечатал его из прозрачной нити PETG.
В нем используются восьмигранные ламповые розетки, которые я нашел �� Antique Electronic Supply (см. ссылку ниже).
Катушки я намотал следующим образом, все эмалированным проводом сечением 20 AWG. См. ссылку ниже:
80 м — 30,5 оборотов — измерено 22,3 мкГн
40 м — 16,5 витков — измерено 9,3 мкГн
20 м — 6,5 витков — измерено 2,2 мкГн
www.tubesandmore.com/products/plug-8-pin-octal-tube-base-black-пластик
