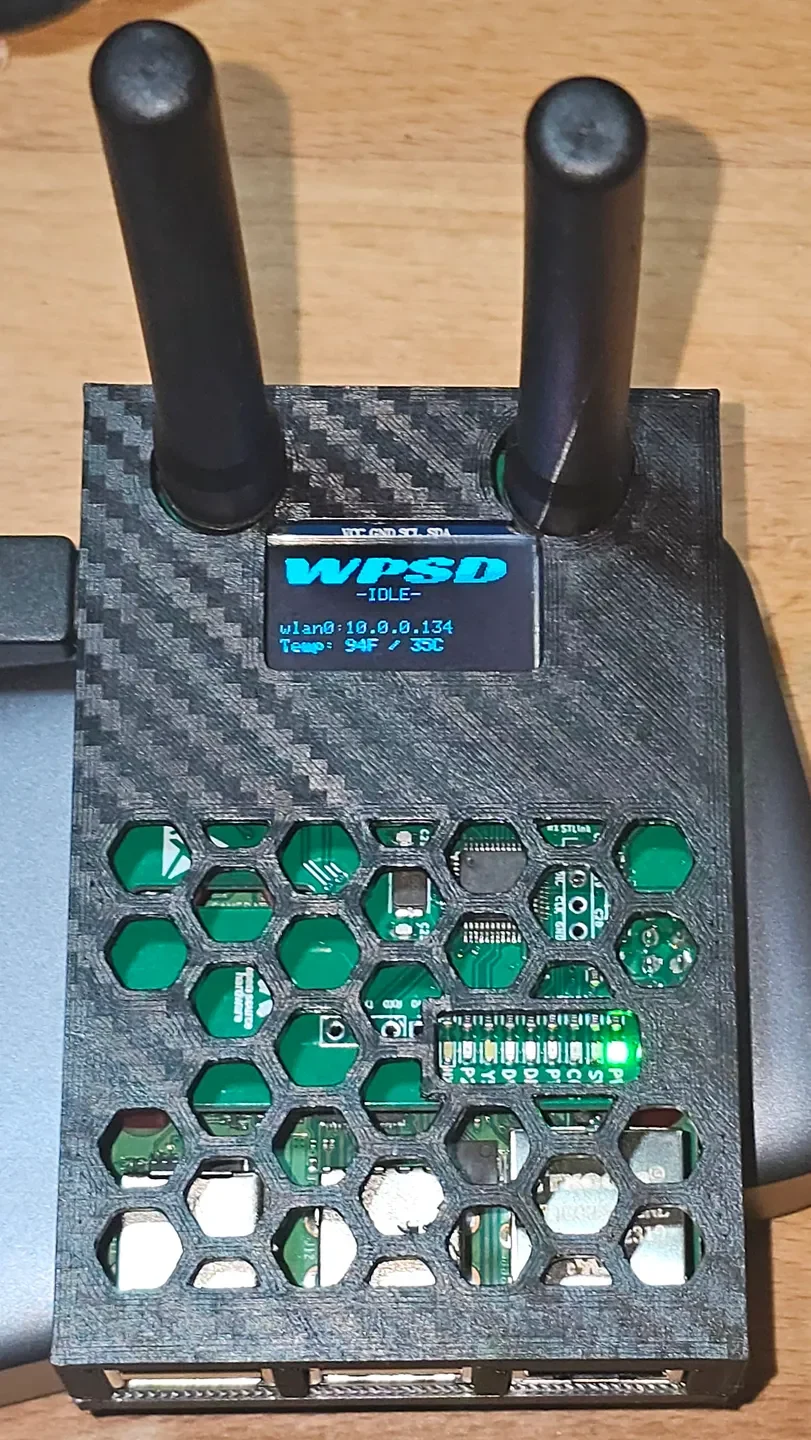

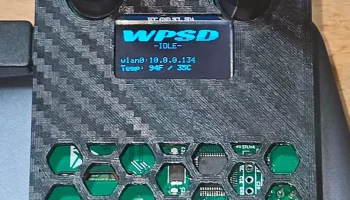

Корпус повторителя MMDVM DMR

Я благодарю Desertblade и Candrist за оригинальное вдохновение для этого CSE, но я не использовал их модели для своего дизайна.

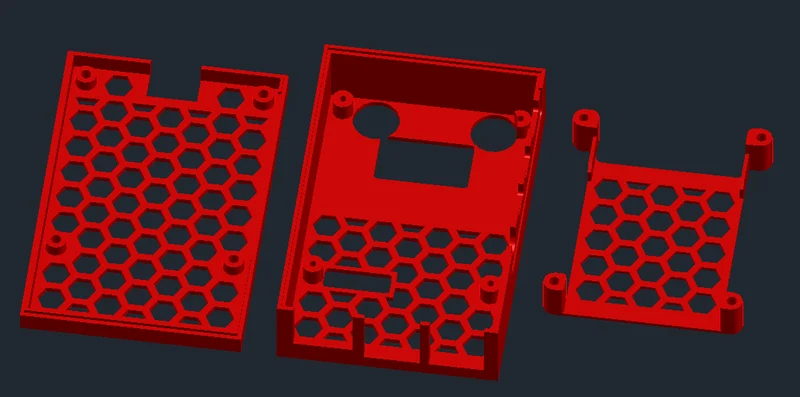

Я переработал всю эту конструкцию из исходной геометрии с помощью AutoCAD на основе моей конкретной шляпной доски MMDVM (которая была получена с AliExpress и, хотя она работает нормально, в некоторых областях страдает контролем качества и некоторым неудобным дизайном). Крепления антенны, экран и светодиоды были расположены по-разному и, на мой взгляд, не подходили к оригинальному дизайну.

Напечатано из PETG, 40 % заполнения, без подложек, высота слоя 0,16 на Creality Hi с использованием Orca Slicer. Используется около 35 г нити.

Я выбрал для этого PETG, а не PLA, потому что он может остаться в моем грузовике, и я спроектировал его полностью вентилируемым, чтобы избежать использования вентилятора. Чтобы собрать его, вам понадобятся (4) винта с плоской головкой 2,5 x 25 мм.

Я включил файл AutoCAD DWG на случай, если вы захотите использовать его в качестве ремикса для другого варианта шляпы. Там представлена ​​геометрия, которая не объединена или ВЫЧИТАНА.

Спасибо KQ4BBU за помощь в подключении к DMR и настройке точки доступа.
