Flysky FS-i6X (Fs-i6) 3-й подвес

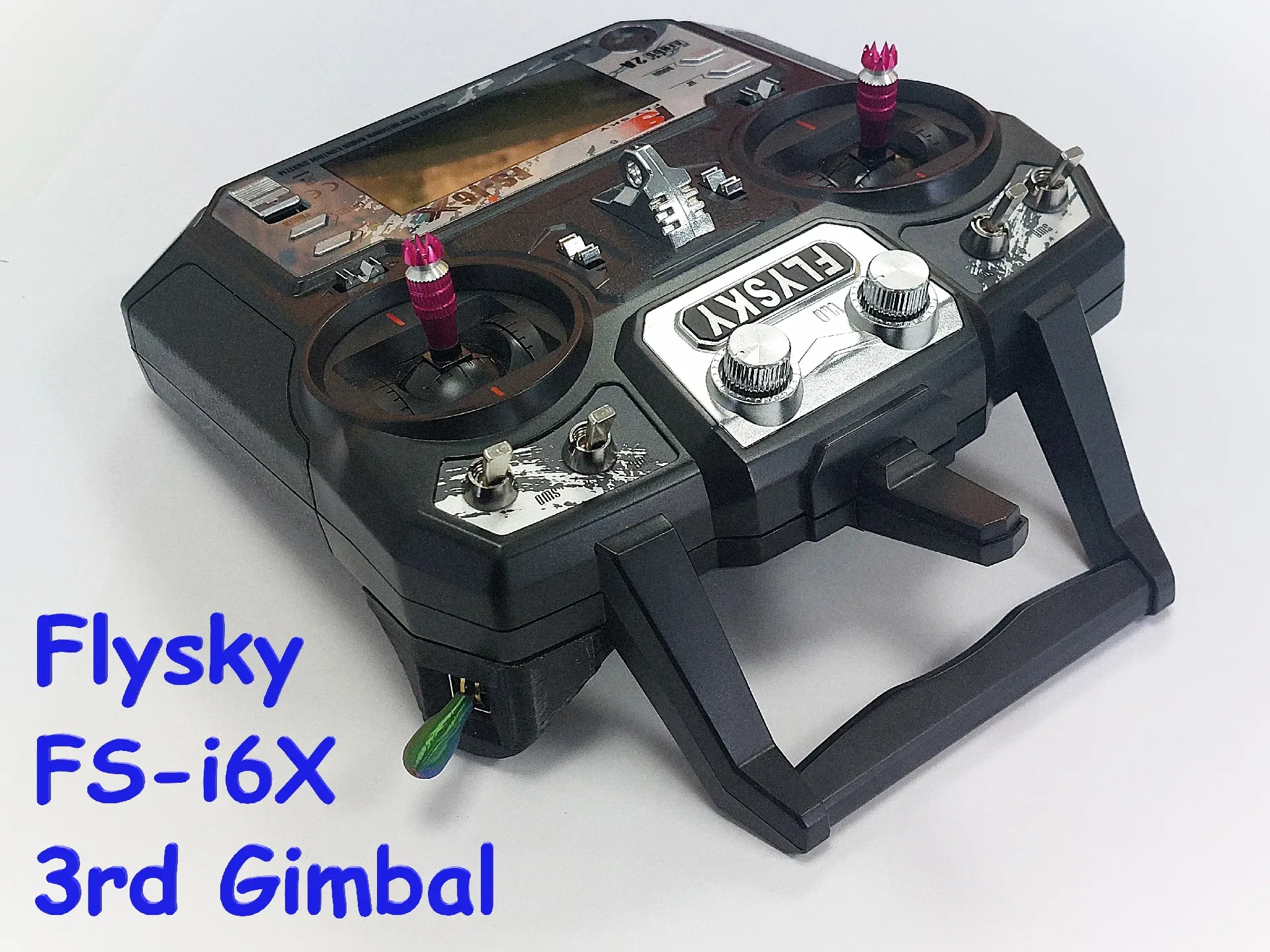

Flysky FS-i6X (FS-i6) 3-й подвес

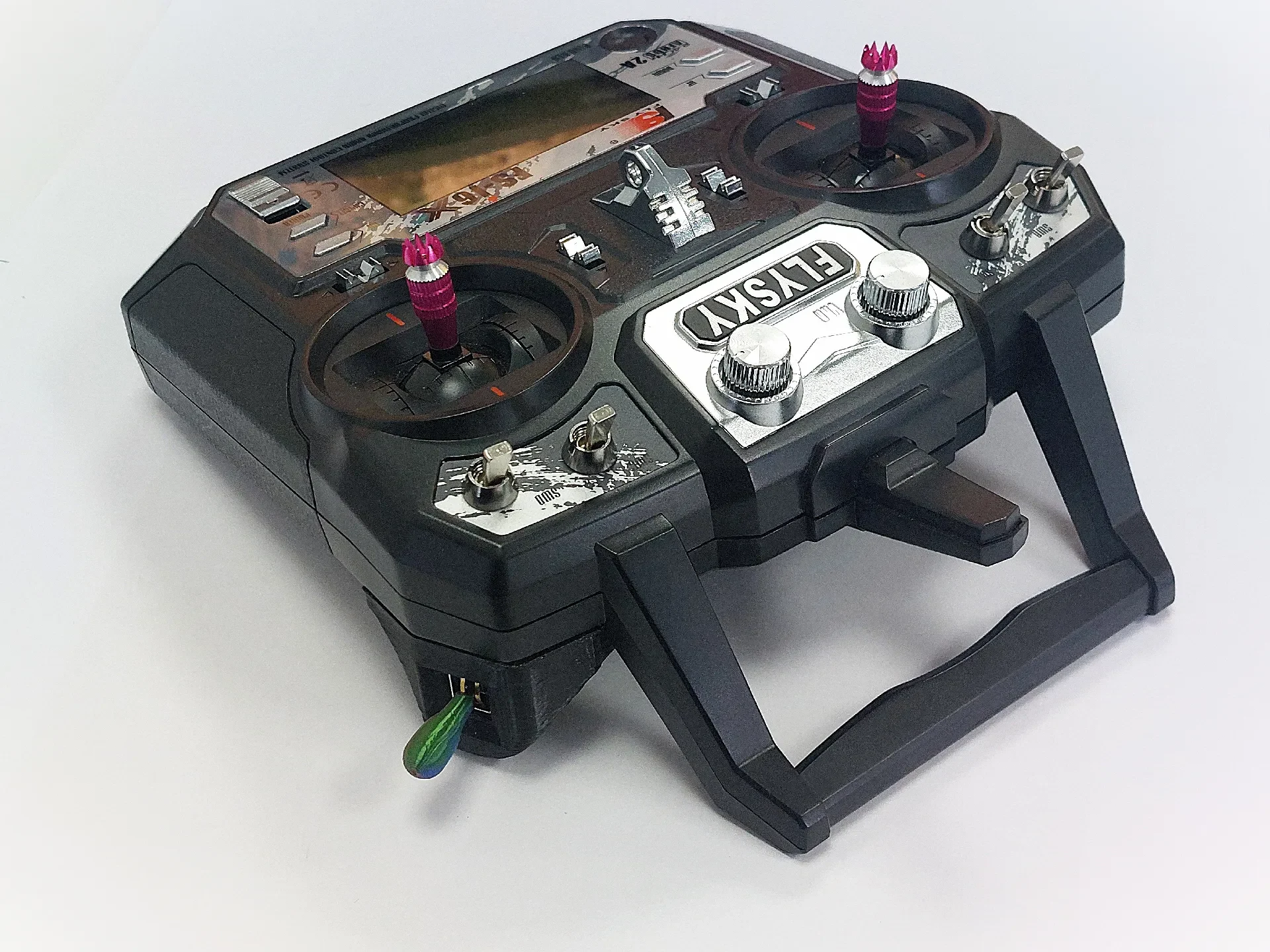

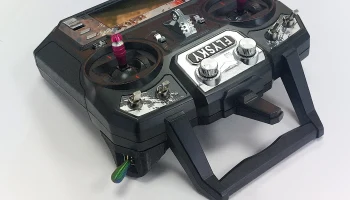

Привет, я разработал полнофункциональный третий подвес, который может работать с двумя дополнительными устройствами (VRA и VRB) с минимальной модификацией исходных компонентов и без необходимости дополнительного программирования, сохраняя при этом все функции дополнительных дисков VRA и VRB!

Лично я обнаружил, что диски VRA и VRB находятся в неправильном положении на контроллере, и их слишком сложно надежно использовать при работе с моделью, и я стараюсь избегать их использования. В этом моде используются циферблатные потенциометры VRA и VRB, позволяющие управлять ими с помощью эргономично расположенного стабилизатора/джойстика, и он идеально подходит для операций панорамирования и наклона FPV или камеры при одновременном управлении основными джойстиками. Оригинальные диски по-прежнему можно использовать обычным способом без необходимости переключателей или отключения чего-либо (их также можно использовать для обрезки третьего подвеса!).

Полное пошаговое руководство по сборке можно найти в моих инструкциях: нажмите здесь.

Вы также можете найти полное руководство в загружаемых файлах.

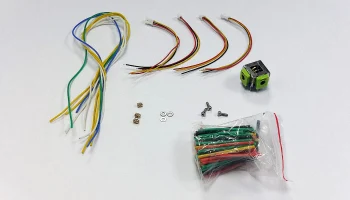

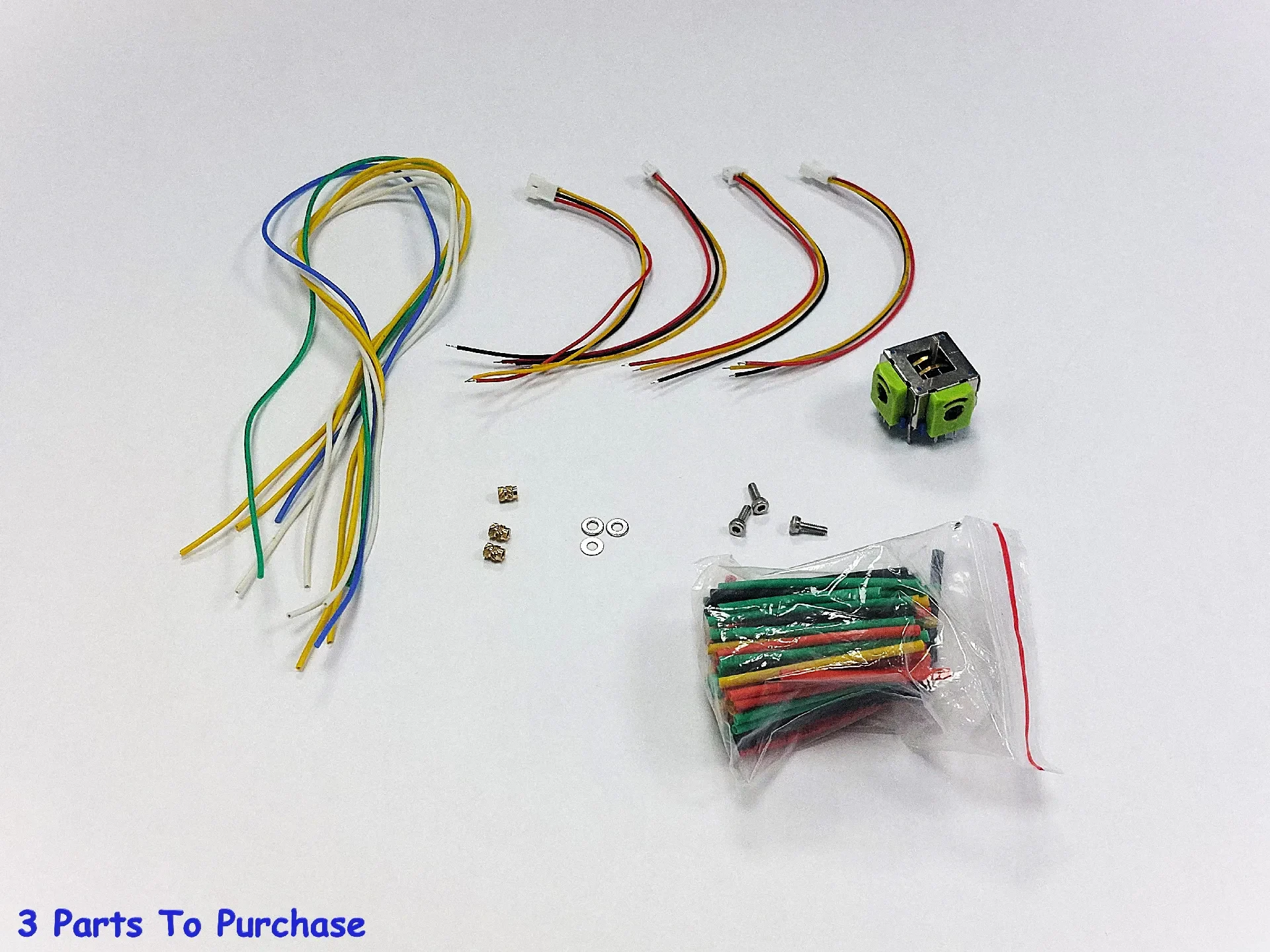

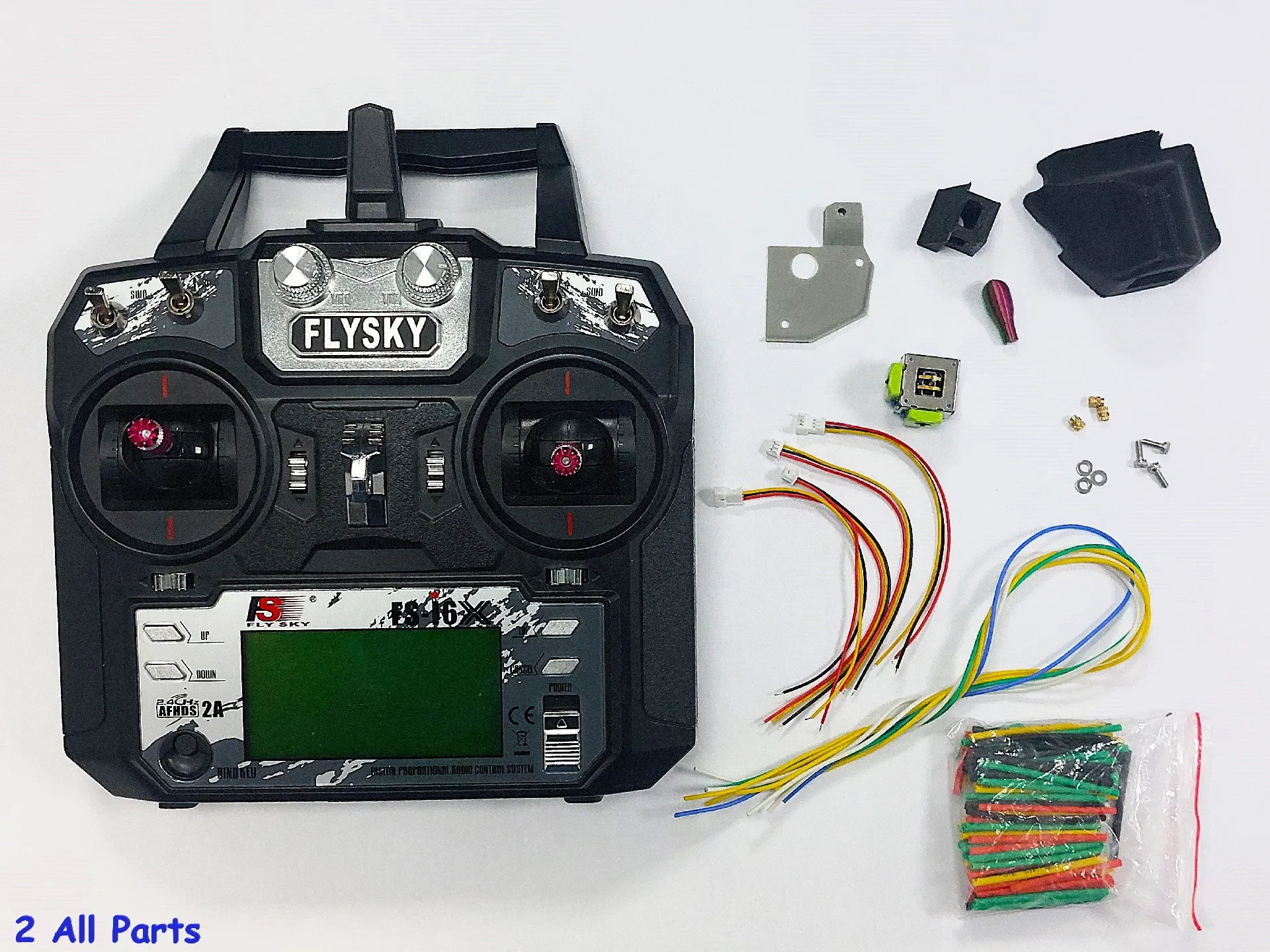

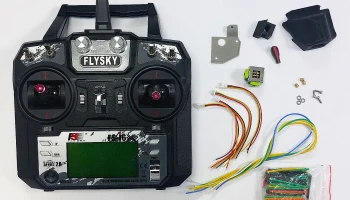

Необходимые детали:

Контроллер Flysky FS-i6 или FS-i6X

Детали, напечатанные на 3D-принтере (перечислены ниже)

2-осевой подвес B502 16x16 — также известный как джойстик или рокер — его можно получить от большинства игрушечных передатчиков или очень легко онлайн (я получил свой от старого контроллера Syma) — (в идеале вам нужен стабилизатор с самовозвратом по обеим осям, но варианты без самовозврата тоже подойдут)

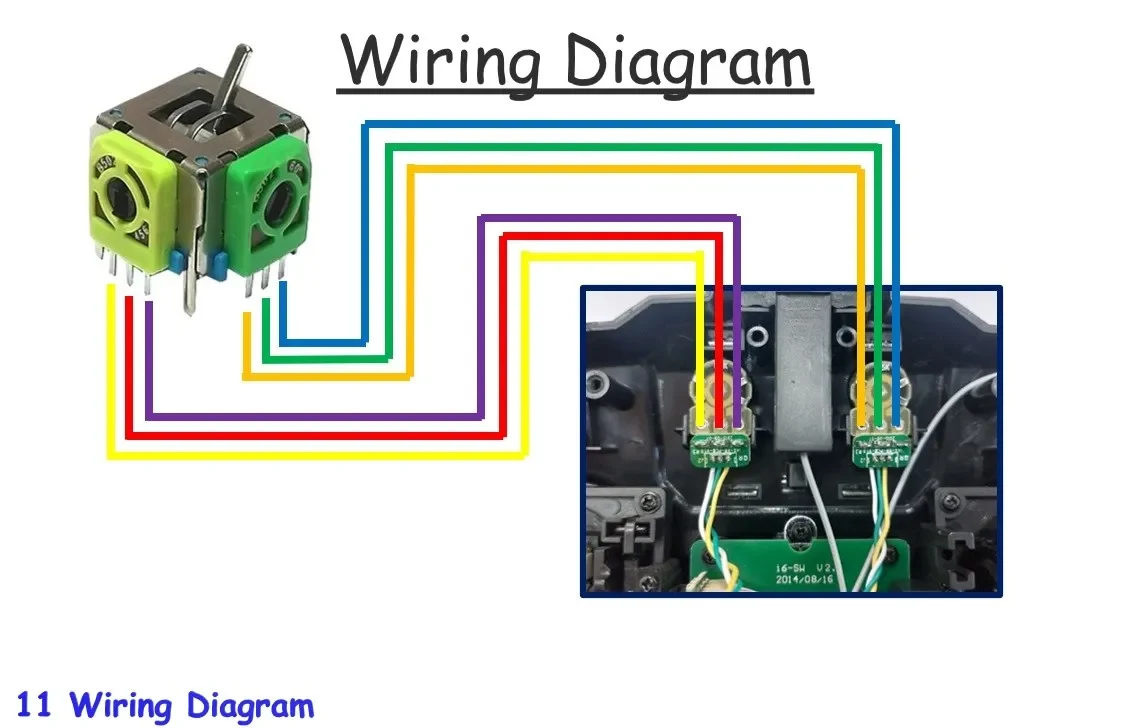

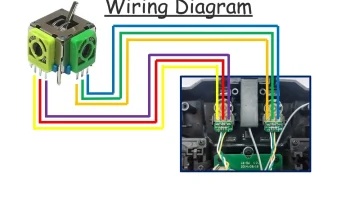

6 х прибл. Отрезки провода 22AWG длиной 300 мм (разных цветов) ИЛИ

2 комплекта предварительно смонтированных 3-контактных разъемов JST 1,25 мм или аналогичных (дополнительно)

Термоусадка

3 резьбовых вставки M2

3 винта M2x6 мм

3 шайбы M2

Вариант — если вы не хотите/не можете использовать резьбовые вставки. Вместо этого можно использовать саморезы M3/M3,5 x 6 мм.

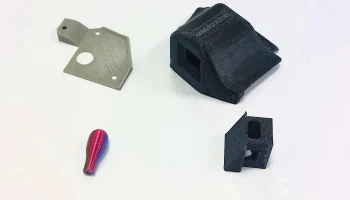

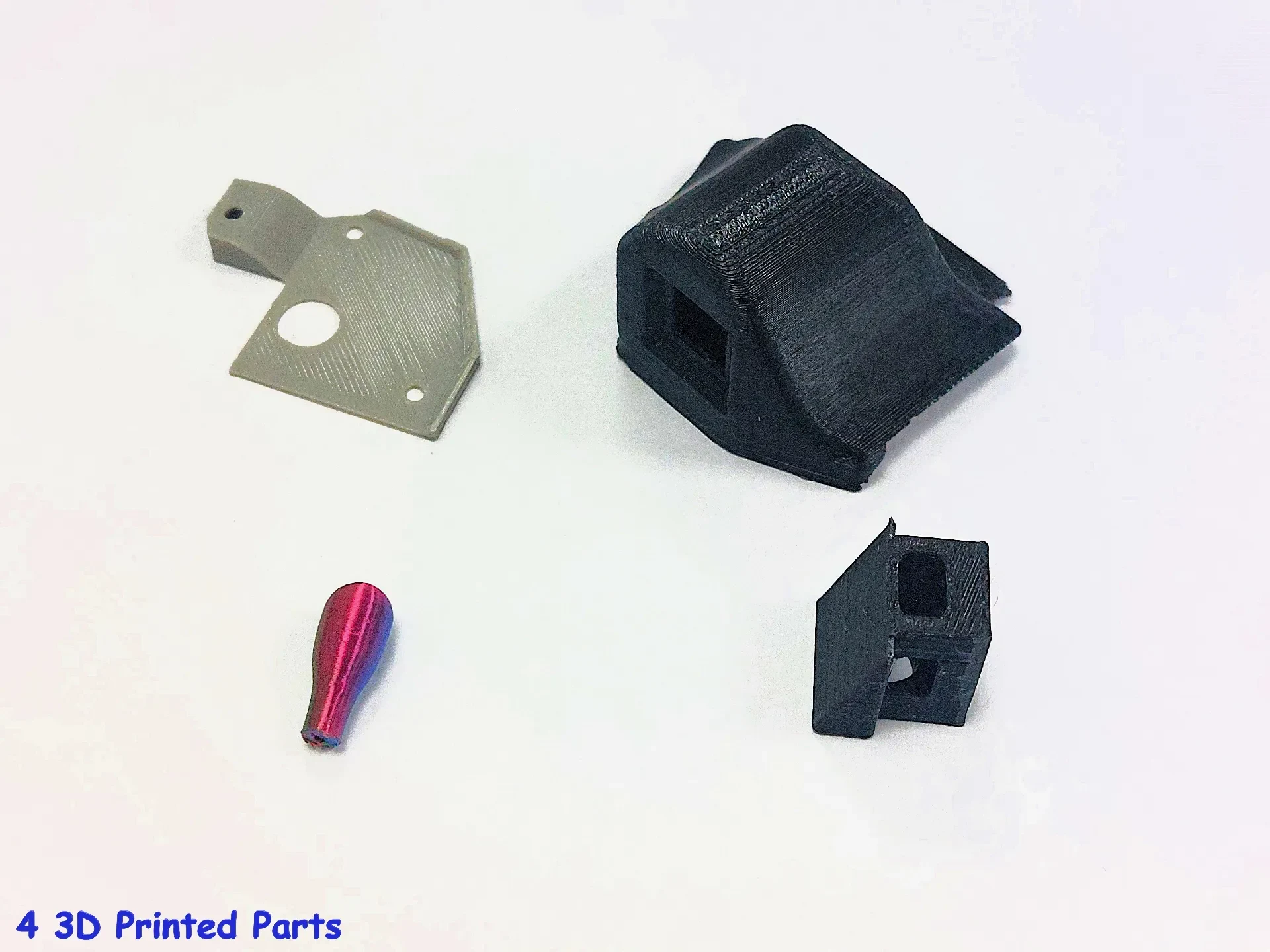

Части для печати:

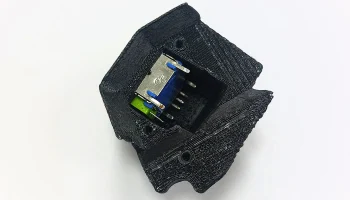

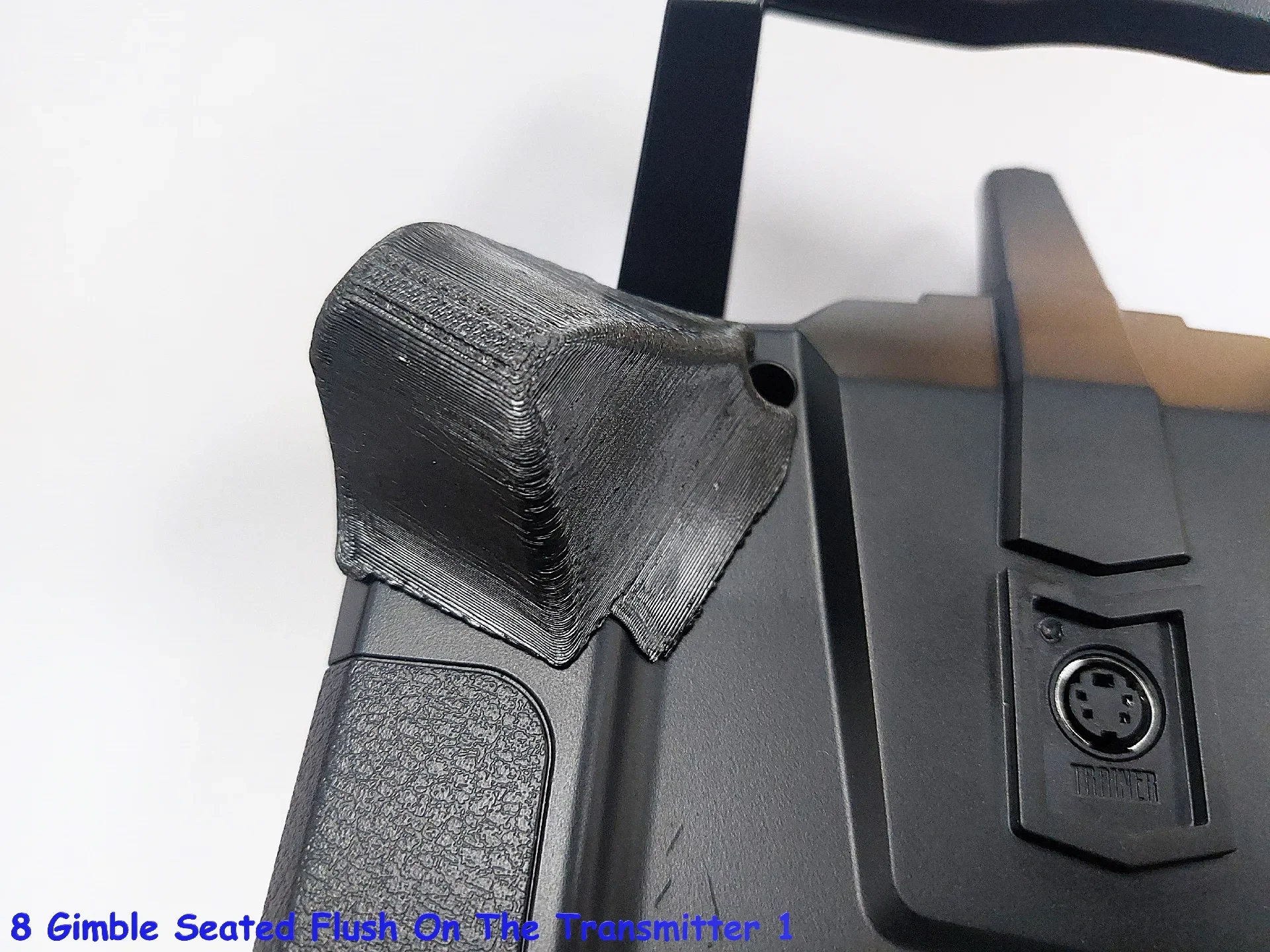

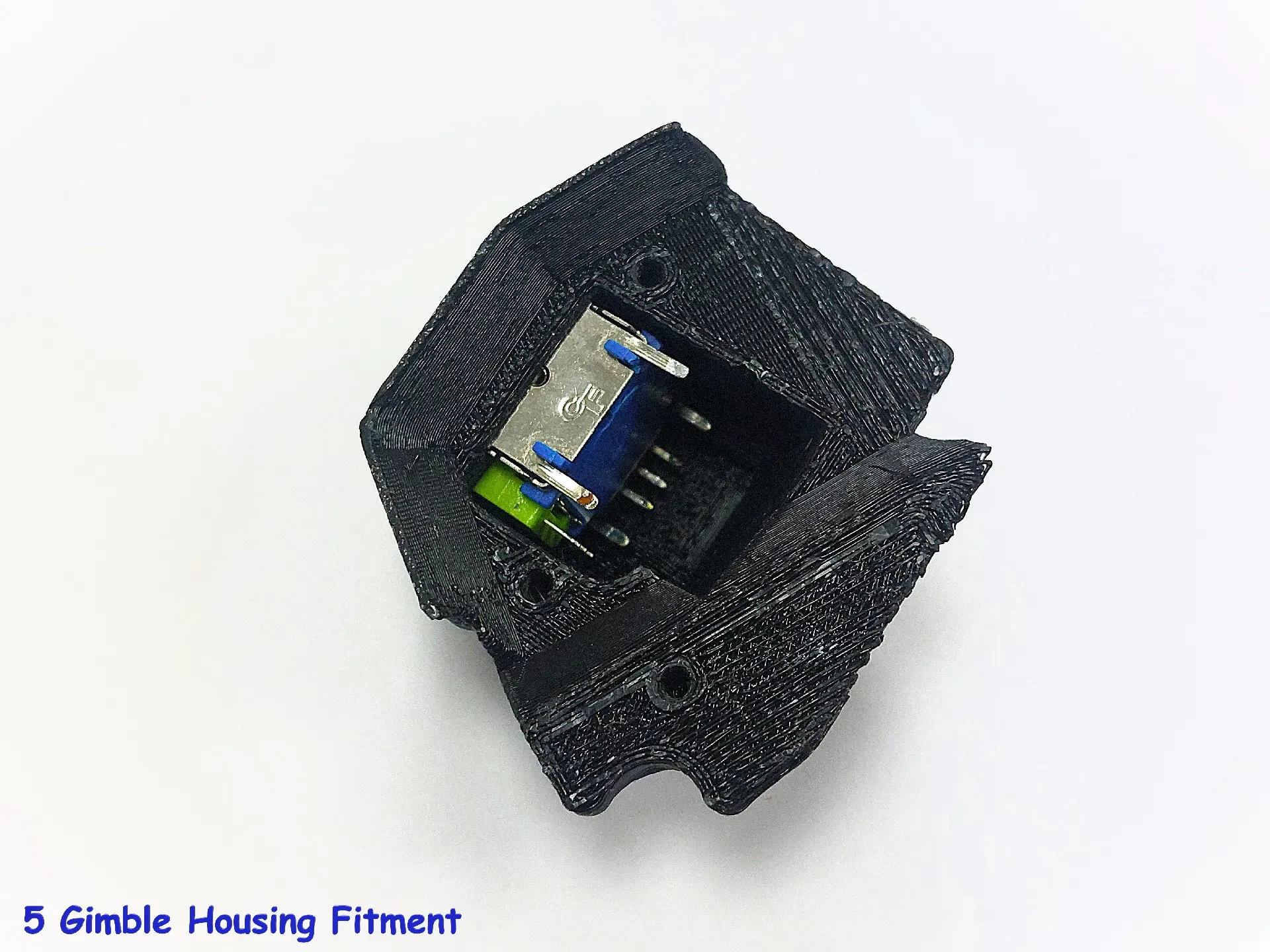

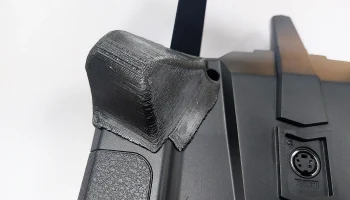

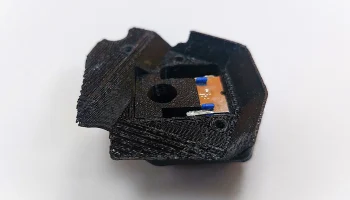

Карданный корпус

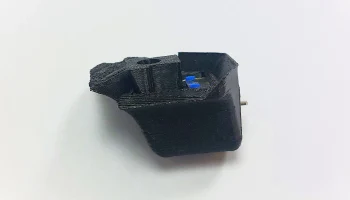

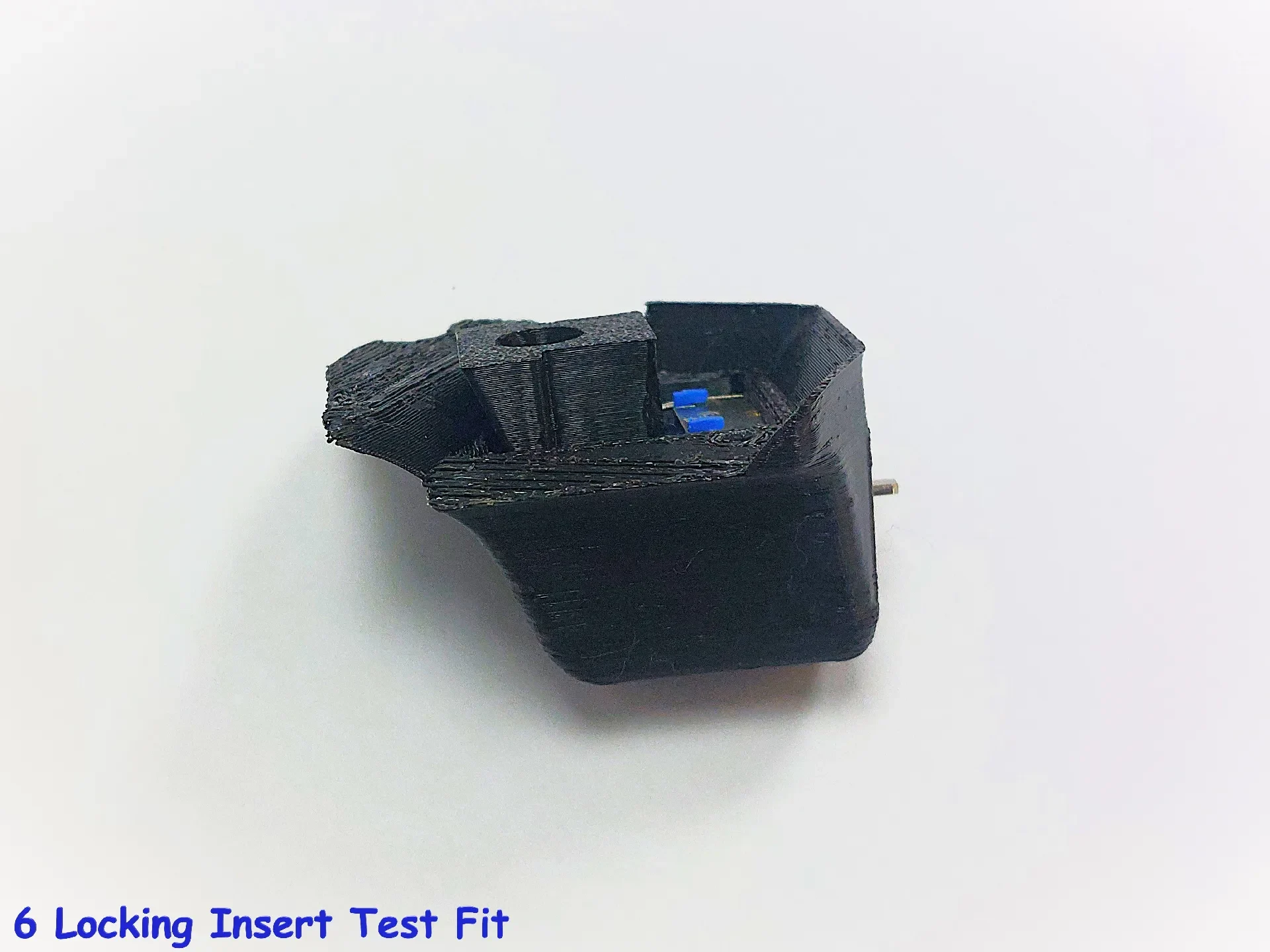

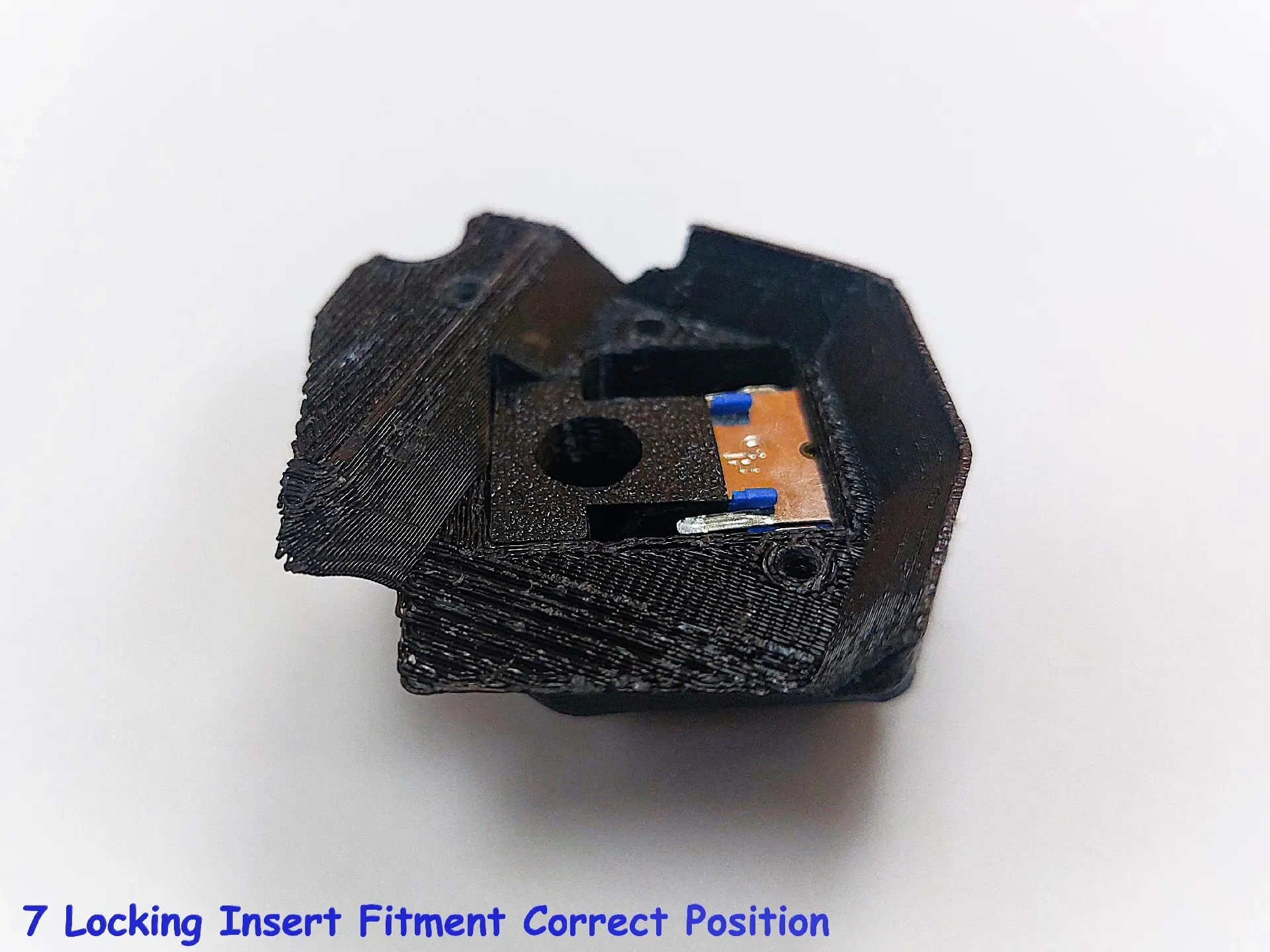

Вставка для блокировки подвеса

Шаблон монтажного отверстия стабилизатора

Карданная ручка

Я дизайнер и создатель-любитель, и мне нравится знать, как я могу улучшить свои проекты, поэтому любые комментарии или советы о том, как можно улучшить мой дизайн или руководство, всегда приветствуются! Спасибо, что прочитали мой урок и приятного творчества!

Удачной печати!
