Однорычажный манипулятор азбуки Морзе / ключ CW Cootie

BACKGROUND:

После разработки очень простой ямбической лопатки для портативных операций у меня появилось несколько запросов на версию с одним рычагом. Итак, вот оно.

Я добавил в конструкцию небольшую защелкивающуюся крышку, но это не совсем необходимо. Отверстие на кончике чехла позволяет закрепить его на задней части лопасти во время использования, подключив кабель через отверстие.

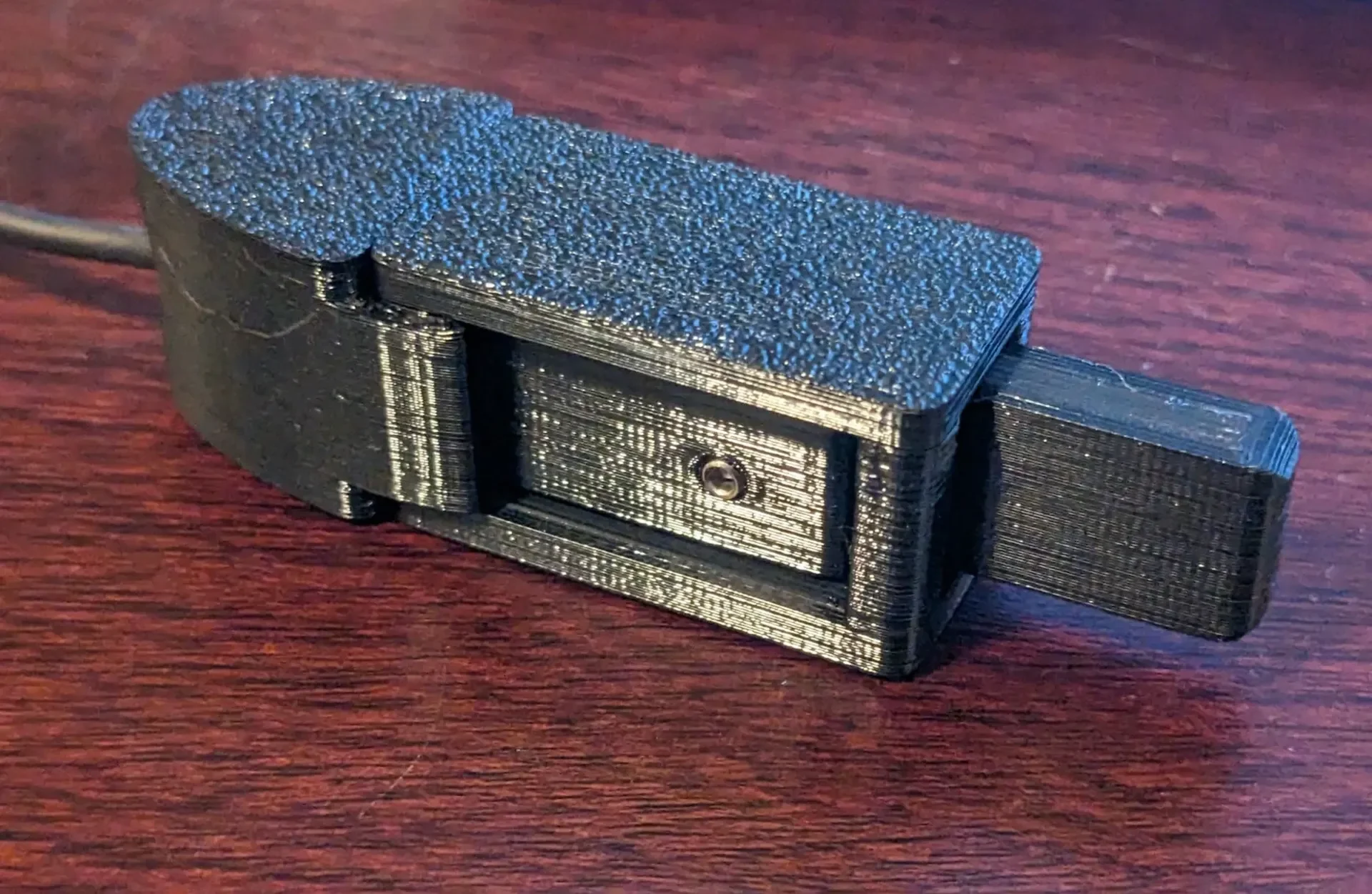

Количество деталей сведено к минимуму, а общая стоимость партии из 10 штук составляет менее 2 долларов за штуку, как и другое весло! Этот маленький человек размером 58 x 20 x 19 мм (2 x 0,8 x 0,75 дюйма) не займет много места в вашей сумке, но функционирует как гораздо более крупный блок. Установочные винты позволяют регулировать ход, но натяжение не регулируется. Тем не менее, ощущение очень хорошее. Разъем TRS 3,5 мм позволяет подключать радиостанцию ​​с помощью любого стандартного кабеля Aux. Хотите добавить магнитную основу? Приклейте к основе три-четыре неодимовых магнита с помощью суперклея.

СПЕЦИФИКАЦИЯ МАТЕРИАЛОВ:

Ссылки являются партнерскими ссылками Amazon. Вам это ничего не стоит, но я получаю несколько центов от доллара Amazon, если вы совершаете покупку по этим ссылкам.

Обязательные позиции Кол-во Источник
Рычаги, напечатанные на 3D-принтере. 1. Распечатайте его, используя прилагаемый файл STL.
3D-печатная основа 1. Распечатайте ее, используя прилагаемый файл STL.
3D-печатный верх 1. Распечатайте его, используя прилагаемый файл STL.
Обложка, напечатанная на 3D-принтере (дополнительно) 1. Распечатайте ее, используя прилагаемый файл STL.
PETG-нить ~14 г amzn.to/3H9QN4p
Разъем TRS для монтажа на панели 3,5 мм 1 amzn.to/3Hadrd2
Установочный винт M3 x 4 мм 2 amzn.to/3ir8Mca
Винт M3 x 4 мм 1 amzn.to/3uF4ZLb
Проволока 36га (за это мне нравится НиХром) 30 мм amzn.to/3h2d0Xx
Дополнительный/Необязательный
Вспомогательный кабель (4 фута) 1 amzn.to/3XZ1IUo
Магниты 10 мм х 2 мм 3 amzn.to/3FpjjO1
Цианоакрилатный клей 1 тюбик amzn.to/3h2dD3l
ИНСТРУМЕНТЫ:
3D-принтер, способный печатать PETG
Шестигранная отвертка 1,5 мм (https://amzn.to/3gX4sB8 или amzn.to/3ulV3X1)
Отвертка Phillips №1 (https://amzn.to/3HaQlD2)
Пинцет (https://amzn.to/3BaOeex)
Кусачки или ножницы, которые можно не повредить (https://amzn.to/3VycZJK).
Паяльник (по желанию — лопатку можно собрать и без него) (https://amzn.to/3P3bxgk)
СБОРКА:
1.) Распечатайте все вещи.

Я включил GCode, который использую на Prusa i3 Mk II, если вы хотите просто загрузить и нажать «Печать».

Распечатайте детали для сборки. Используйте только PETG! Эта конструкция основана на гибкости и способности PETG к упругой деформации. ПЛА не подойдет.

Я рекомендую печатать обложку на плоской стороне с опорами под зажим. Я просто установил параметры для эффективного соединения верхней части крышки. Альтернативно, это можно напечатать широким отверстием вниз с некоторыми подставками.

Возможно, вам придется очистить отверстия нижних отверстий на рычагах лопастей, если высота первого слоя приводит к некоторому раздвижению ног слона. Также убедитесь, что маленькие «пружинные» рычаги в нижней части узла рычага не привязаны к внешним рычагам.

2.) Прикрепите 1 дюйм провода к каждому из боковых выступов разъема 3,5 мм.

Не прикрепляйте провод к заземляющему (центральному) наконечнику.

Используйте проволоку 30 га или меньше. Более толстая проволока повлияет на ощущение весла.

В идеале для обеспечения долговечности используйте стальную или медную проволоку. Магнитный провод может работать достаточно хорошо, а резьба на установочных винтах врезается в эмаль, образуя электрический контакт. Мне нравится нихромовая проволока, потому что она пригодна для пайки, но очень устойчива к порезам.

Если у вас нет паяльника, накрутите провод на наконечник, закрепив его в отверстии, затем несколько раз плотно оберните провод вокруг наконечника, прежде чем пропустить провод через отверстие в последний раз. Это обеспечивает достаточное электрическое соединение без необходимости пайки. Это также может позволить использовать проволоку из нержавеющей стали.

3.) Установите разъем 3,5 мм в разъем Lever.

Вставьте 3,5 мм
