Измеритель радиуса

Этот аксессуар предназначен для расширения возможностей любого цифрового или аналогового штангенциркуля, позволяя точно измерять радиусы изогнутых поверхностей, таких как закругленные углы столов, профилей, столярных изделий или компонентов, напечатанных на 3D-принтере.

Для чего это нужно?

Определить радиус изогнутого угла без специальных инструментов часто бывает сложно. Этот аксессуар превратит ваш манометр в простой, быстрый и надежный спицевой измеритель.

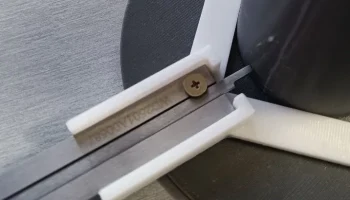

Просто положите его на изогнутую поверхность и используйте глубиномер для получения точных показаний.

Как это работает

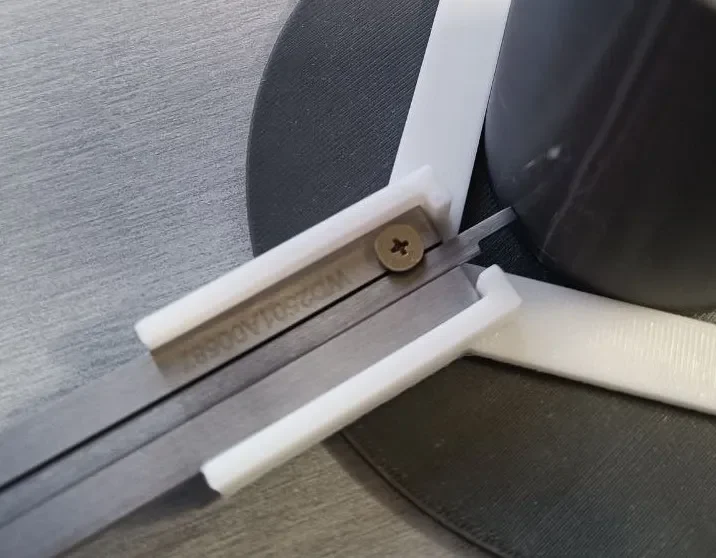

Аксессуар имеет геометрию, разработанную таким образом, что точка измерения штангенциркуля расположена именно там, где она должна быть для надежного измерения.

Процедура очень проста:

Поместите аксессуар на манометр.

Положите деталь на изогнутую поверхность, радиус которой вы хотите измерить.

Используйте глубиномер на штангенциркуле, чтобы получить размер «м».

Получите фактический радиус, применив формулу: R = м × (1 + √2) = м x 2,4142.

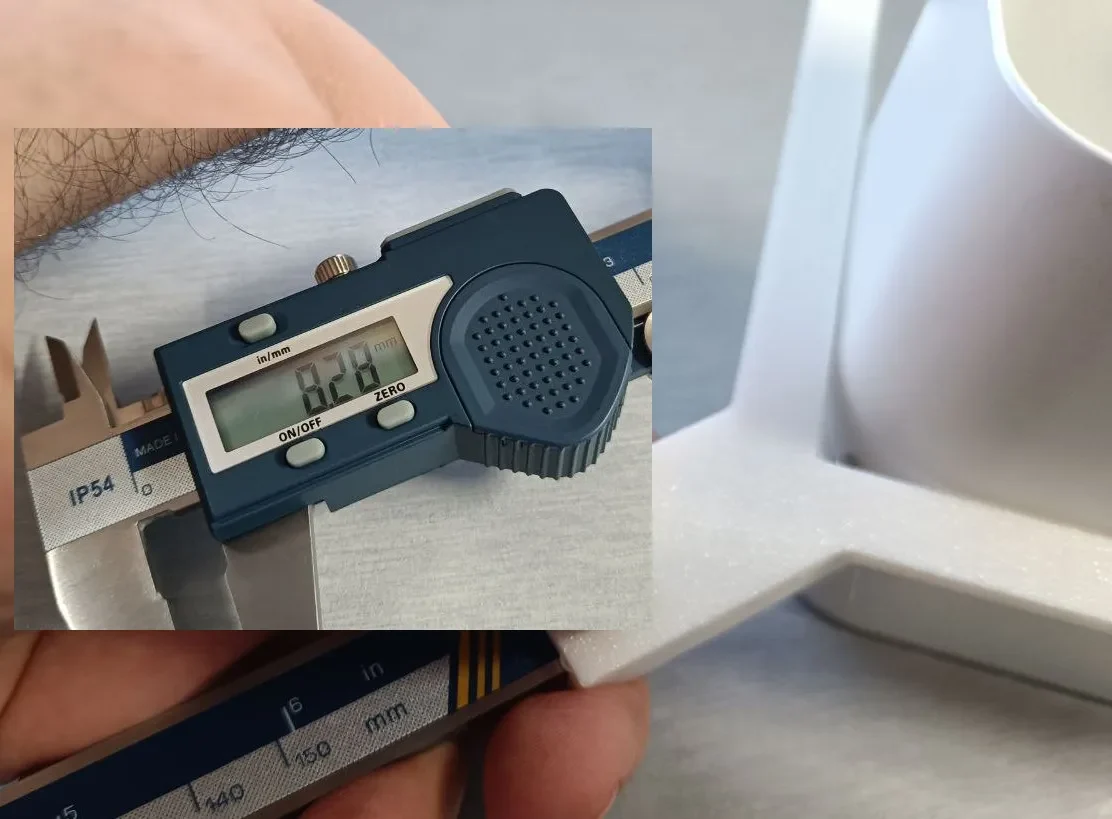

Это геометрическое соотношение позволяет напрямую преобразовать показания в радиус кривой без необходимости использования более сложных инструментов. В примере на изображении R = 8,28 x 2,4142 = 19,98 мм.

Особенности

Компактный, прочный и удобный для печати дизайн.

Модель доступна для различной ширины колеи.

SCAD-файл также включен для возможности его редактирования.

Никаких дополнительных деталей или оборудования не требуется.
