Батарейный ящик для фермерского радио A-B
Это аккумуляторный ящик, который я сделал для хранения 10 батарей 9 В и 2 батареек типа «D» для имитации батареи A-B, которая используется в старинных ламповых радиоприемниках.
Батареи 9 В соединены последовательно для создания напряжения 90 В B+, необходимого для пластины. Каждую из батарей можно подключить для создания более низкого напряжения (9 В, 18 В, 27 В, 36 В, 45 В, 54 В, 63 В, 72 В, 81 В, 90 В).
Напряжение накала генерируется с помощью одной или двух батарей типа «D». Эти батареи типа «D» можно соединять параллельно с напряжением 1,5 В для большей силы тока или последовательно для получения напряжения 3 В.

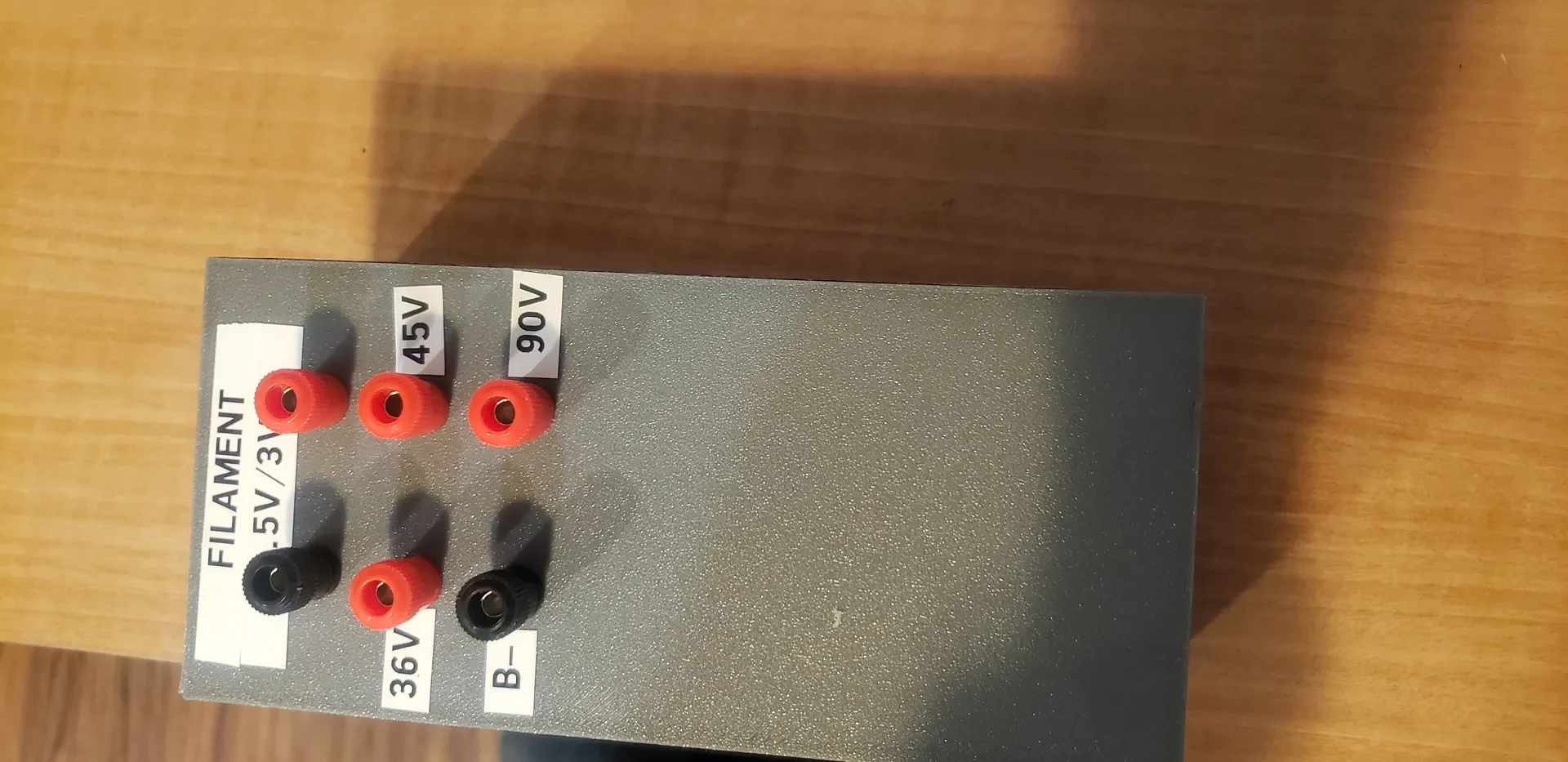

В крышке имеются отверстия для крепления шести разъемов типа «банан». Два используются для подачи накала, а четыре — для обеспечения различных напряжений B+. Просто подключите разъемы к соответствующей точке аккумуляторной батареи 9 В.
Я предоставил сгруппированные файлы STEP и STL, а также отдельные части, разбитые на отдельные файлы STL.

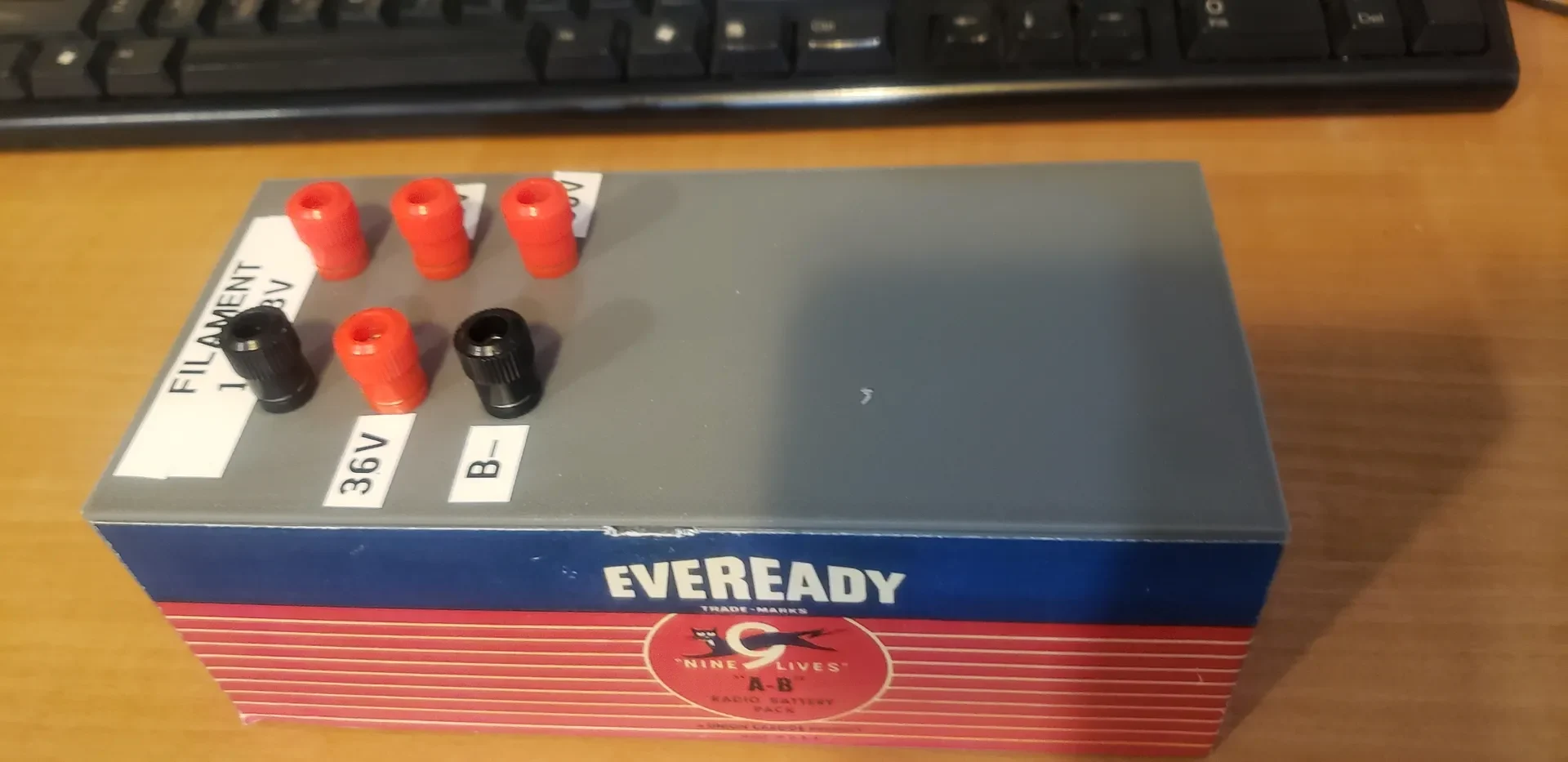

Графика Eveready — это просто изображение старой батареи, которую я приклеил на коробку, чтобы она выглядела более аутентично.
Вот детали, которые я использовал:
Amazon.com: ZZLZX Держатель батареи D-Cell, 4 шт., 72x40x50 мм / 2,83x1,57x1,96 дюйма Последовательно или параллельно Физика Пластиковый корпус размера D Физика D Держатель батареи: электроника
Amazon.com: Держатель для батарейного отсека Yohii 9 В Сменный держатель для батарейного отсека — упаковка из 10 шт. — (G7.23): Здоровье и быт
Amazon.com: bnafes 4 мм комплект разъемов типа «банан» Разъем для подключения банана, сов��естимый с Arduino, 10 пар: электроника
Клеммная колодка uxcell Перегородочный блок с винтовыми клеммами 3A, 12-позиционный двухрядный разъем для проводов типа U, 3 шт.: Amazon.com: Industrial & Scientific
Сборка:

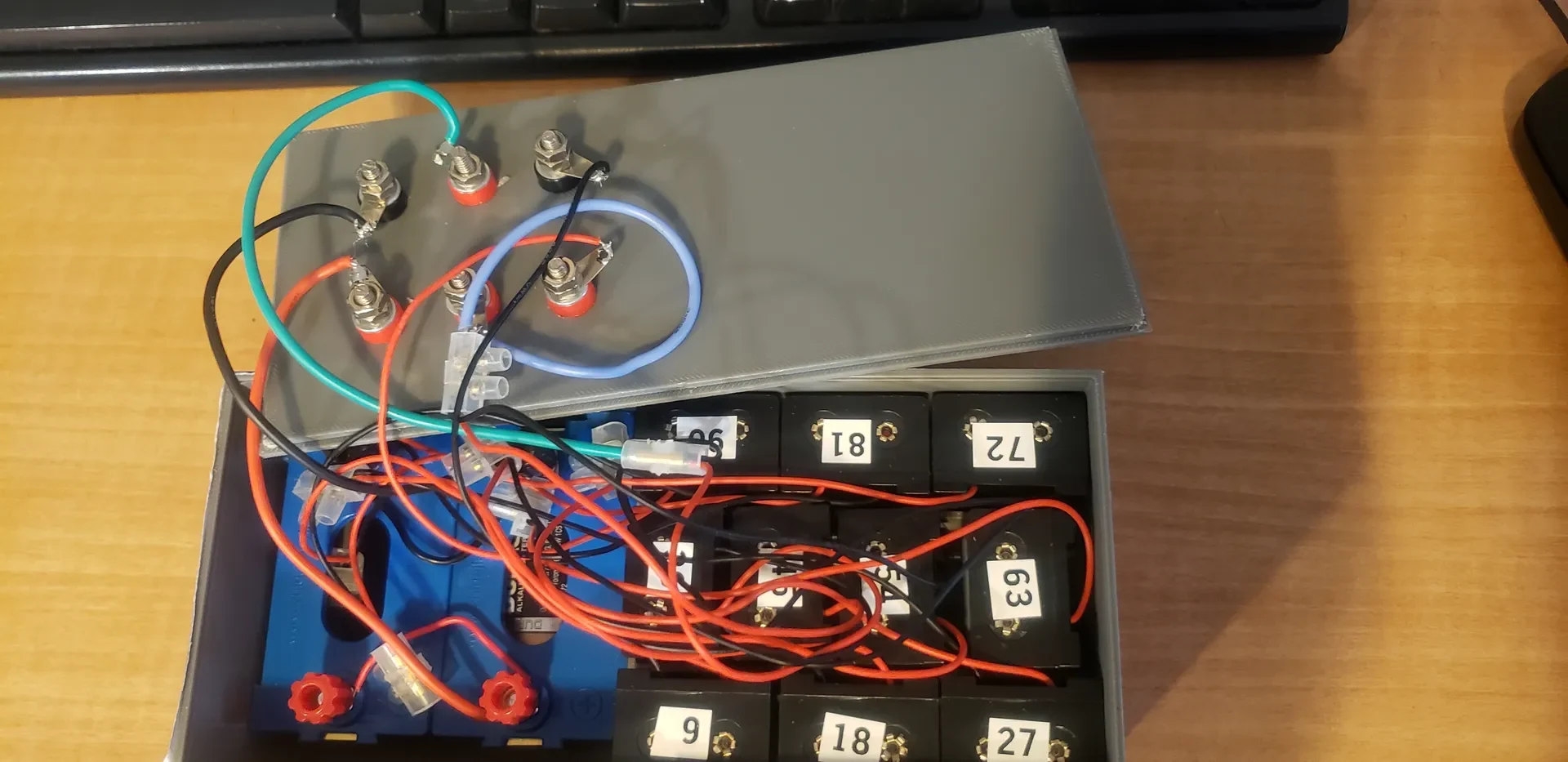

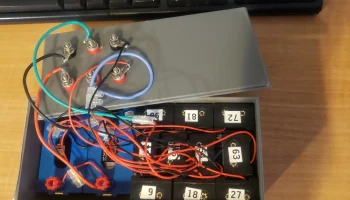

Я спаял каждый из проводов батареи 9 В вместе в шлейфовую цепь. Затем я разрезал клеммный блок на отдельные разъемы и использовал по одному разъему для каждого шлейфового соединения. Это позволяет мне использовать другую сторону разъема для получения промежуточного напряжения B+.
Мне нужен был источник питания накаливания 1,5 В, поэтому я подключил батареи типа «D» параллельно и подключил держатель батареи к креплению лицевой панели. пост.
