Выпрямитель выводов IC DIP

Двойной встроенный пакет (DIP), удобный для работы с мастерами и макетами, имеет одну немного раздражающую особенность. Заводские изогнутые выводы направлены не прямо вниз, а под углом, что затрудняет их вставку и обычно требует предварительного выпрямления. Обычный метод — просто прижать их к плоской поверхности, например столу, и оказать одинаковое давление. Но это не идеально, и некоторые из них могут легко деформироваться, требуя исправлений.

По этой причине существуют специализированные инструменты. Но поскольку мы все любим 3D-печать, почему бы не сделать свою собственную, а не покупать ее? У него также есть то преимущество, что он не требует винтов или металлических пружин, что делает его максимально простым и дешевым.

Особенности:

Универсальность: принимает любые компоненты от 4 до 28 контактов в двухрядном корпусе шириной 0,3 дюйма.
100% печать: цельная деталь, печать на месте — без опор и дополнительных компонентов.
Идеальные изгибы: небольшой наклон губок инструмента внутрь компенсирует эластичность свинца.
Свободное использование рук: подвижные части допускают движение только по одной оси, поэтому для операций не требуется плоская поверхность, как это делают некоторые другие инструменты.

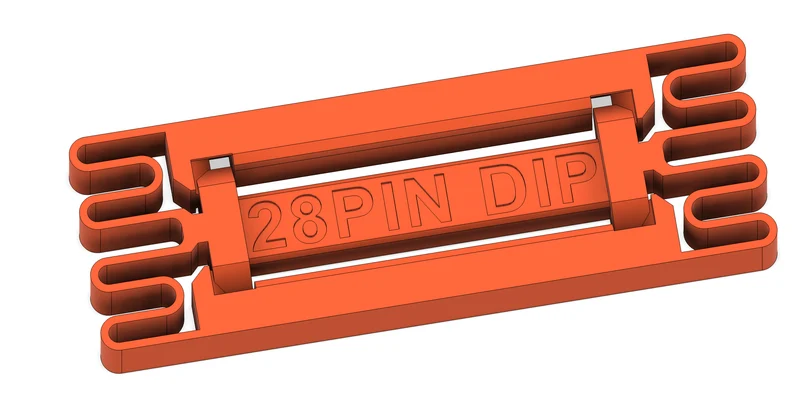

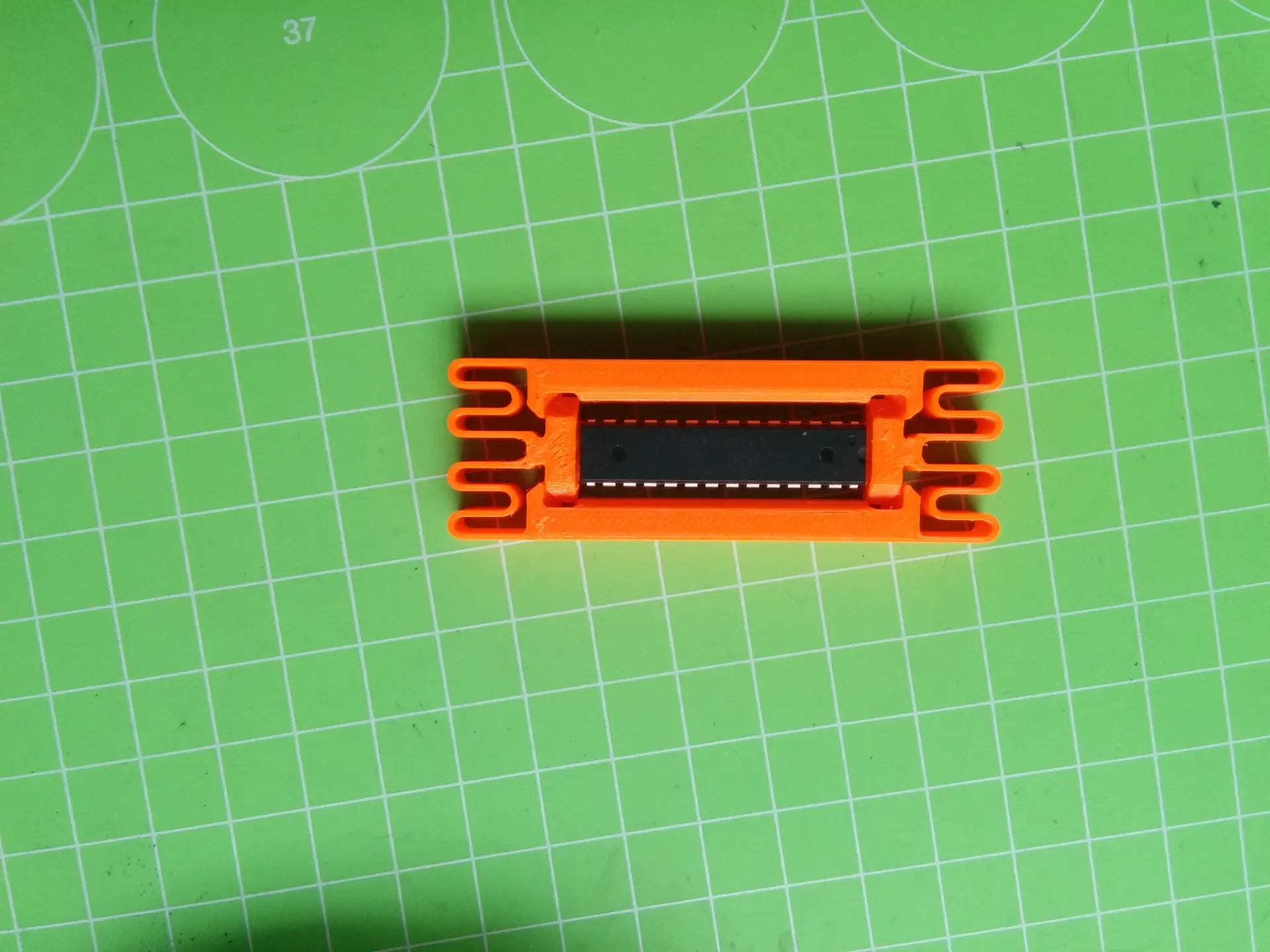

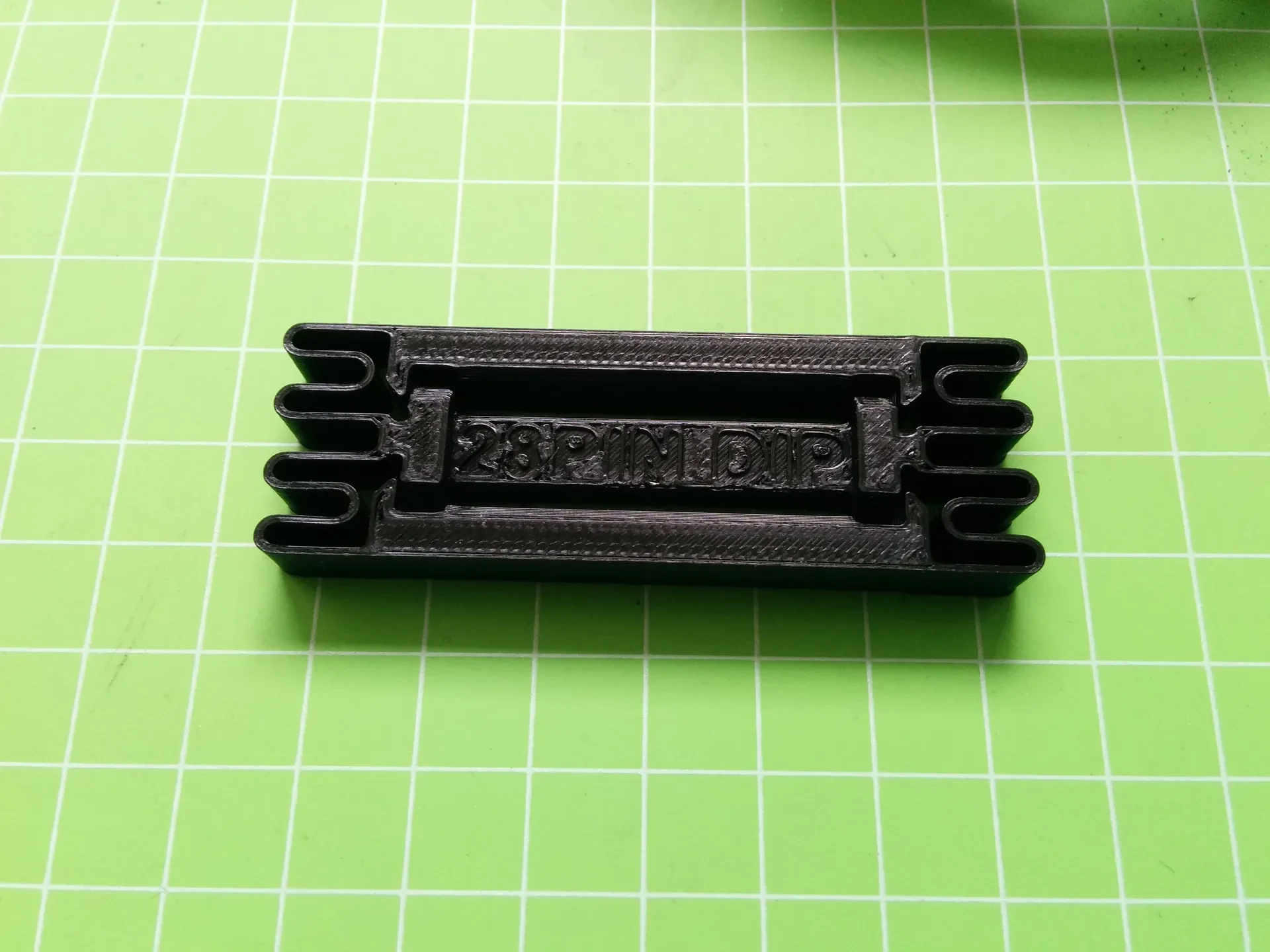

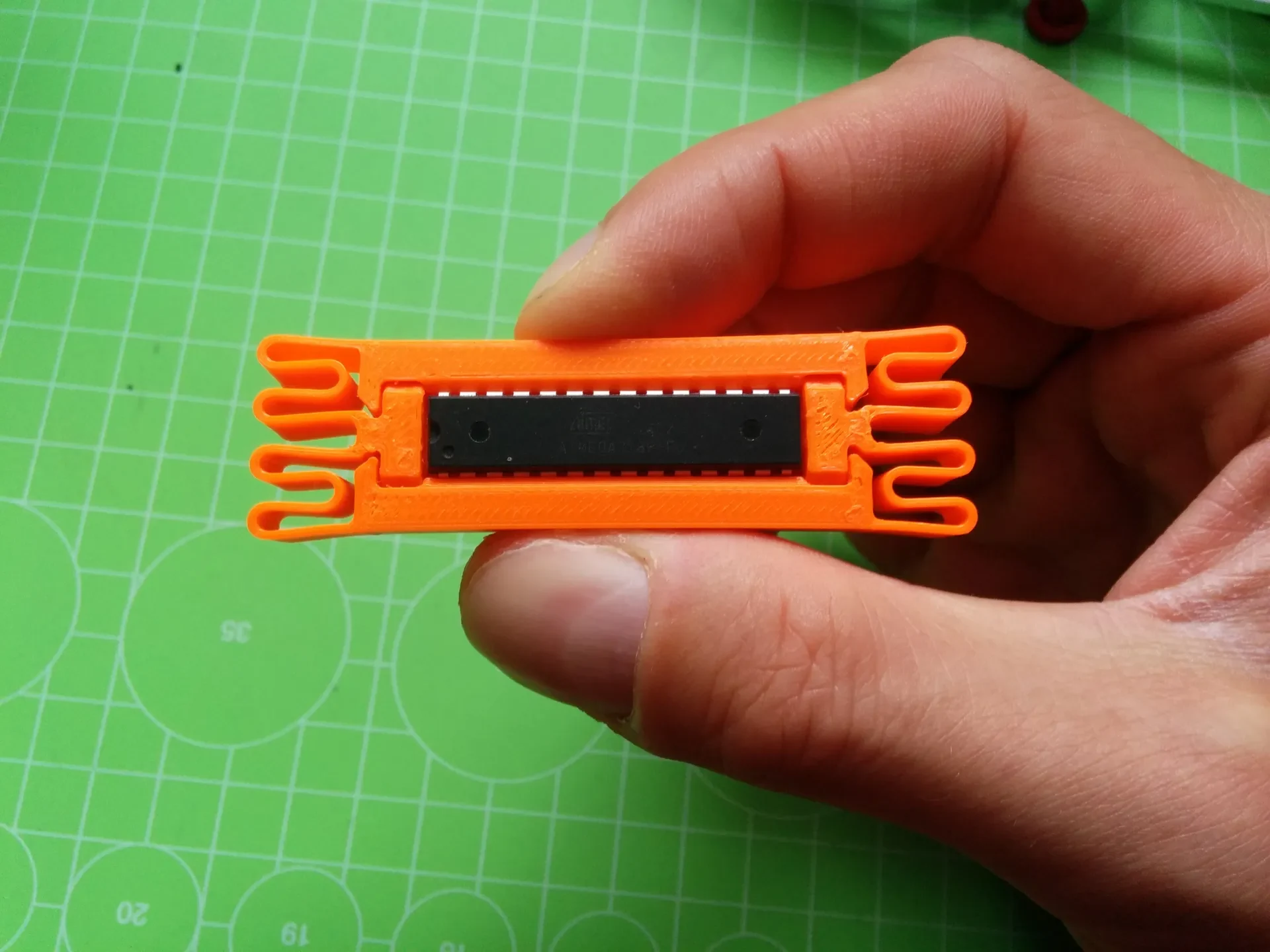

Использование: Вставьте микросхему в инструмент сверху (вставка с напечатанным на ней текстом), выводами вниз. Сожмите подвижные рычаги, чтобы выровнять выводы. Сбросьте давление и снимите деталь. Готово!

Лучшая печать на таком слегка гибком материале, как PETG, чтобы пружинные элементы работали легче. Хотя я тестировал PLA, и он тоже работает. Используйте немного заполнения, чтобы придать жесткость другим областям, все ≥ 15% должно быть в порядке. Конструкция оптимизирована под ширину сопла 0,4 мм (толщина пружинных элементов составляет два выступа).
