Светодиодные настенные панели космического телескопа Джей..
Ссылка на проект Github: https://github.com/TrumpetH4X/JWST-LED-Panels
Обзор

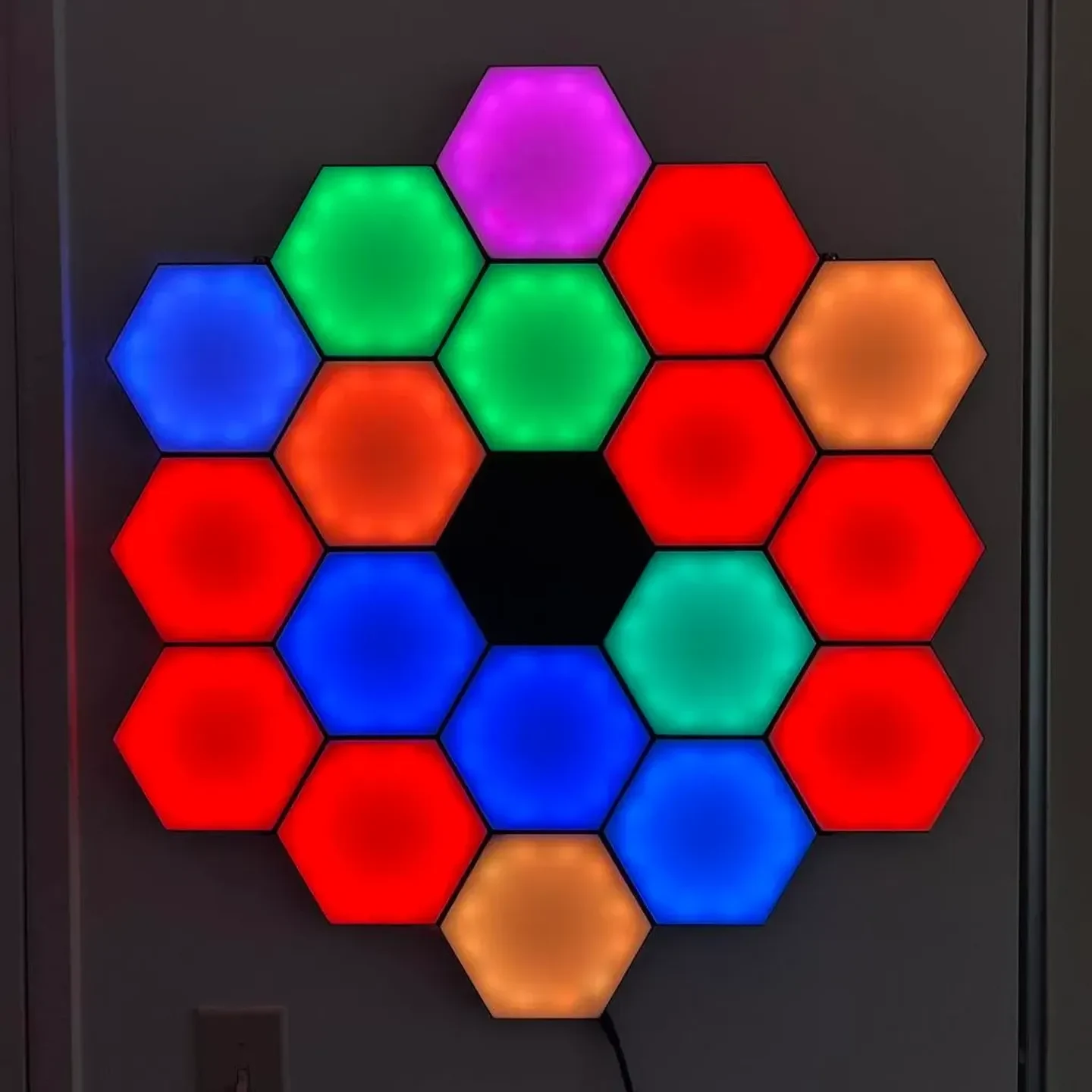

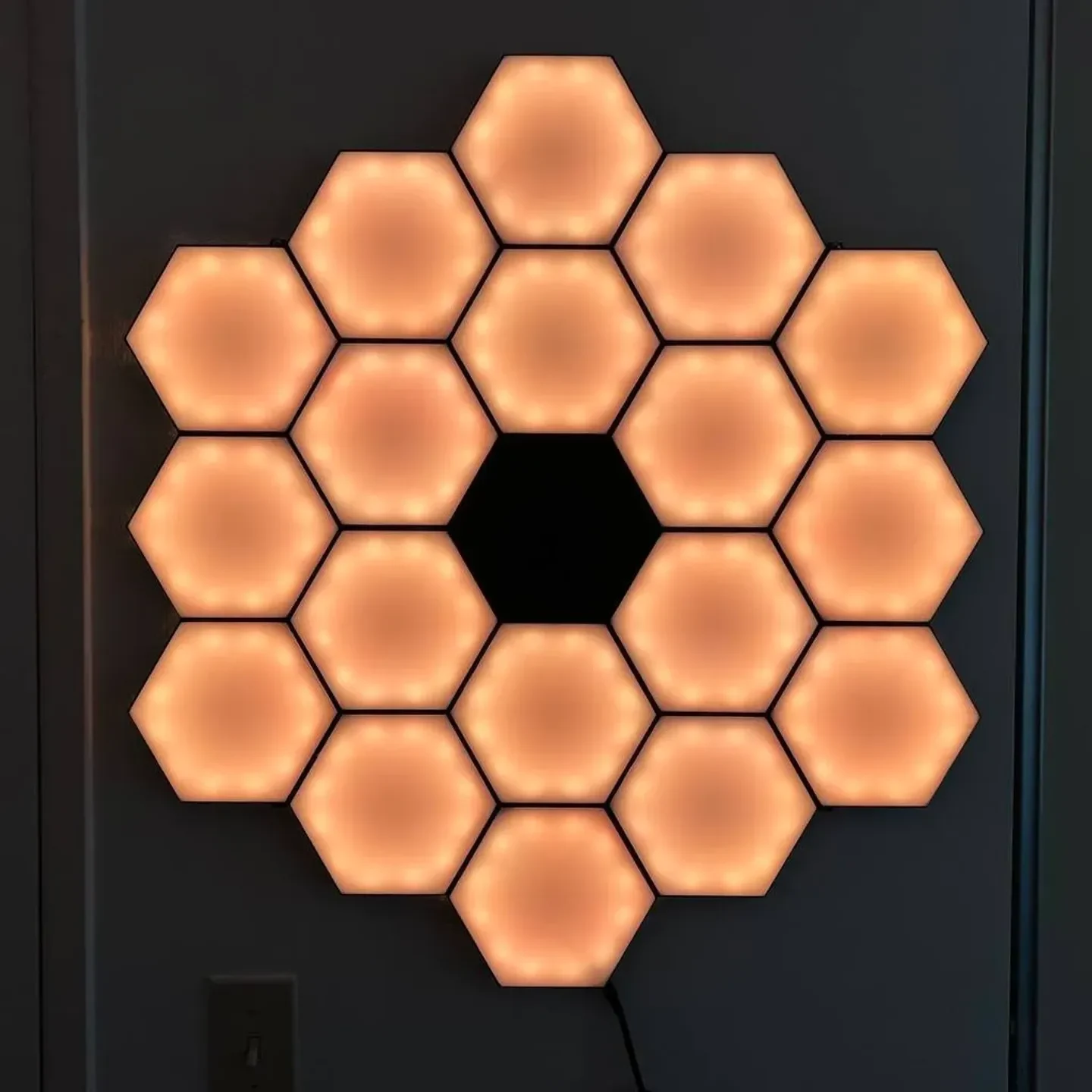

Мне всегда нравилось сотовое расположение зеркал космического телескопа Джеймса Уэбба НАСА (JWST). В ознаменование запуска телескопа 22 декабря 2021 года я создал набор светодиодных настенных панелей Nanoleaf своими руками, вдохновленный главным зеркалом телескопа.

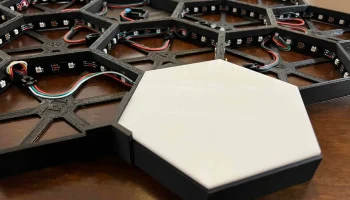

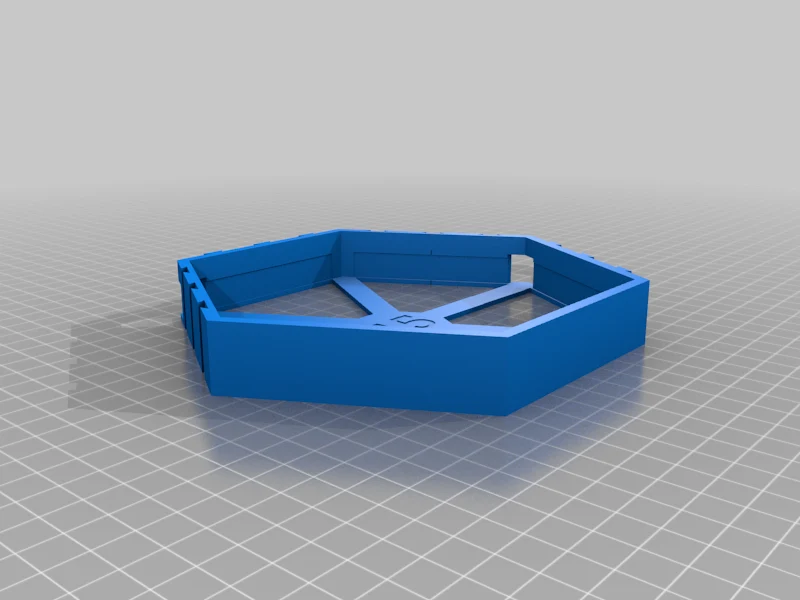

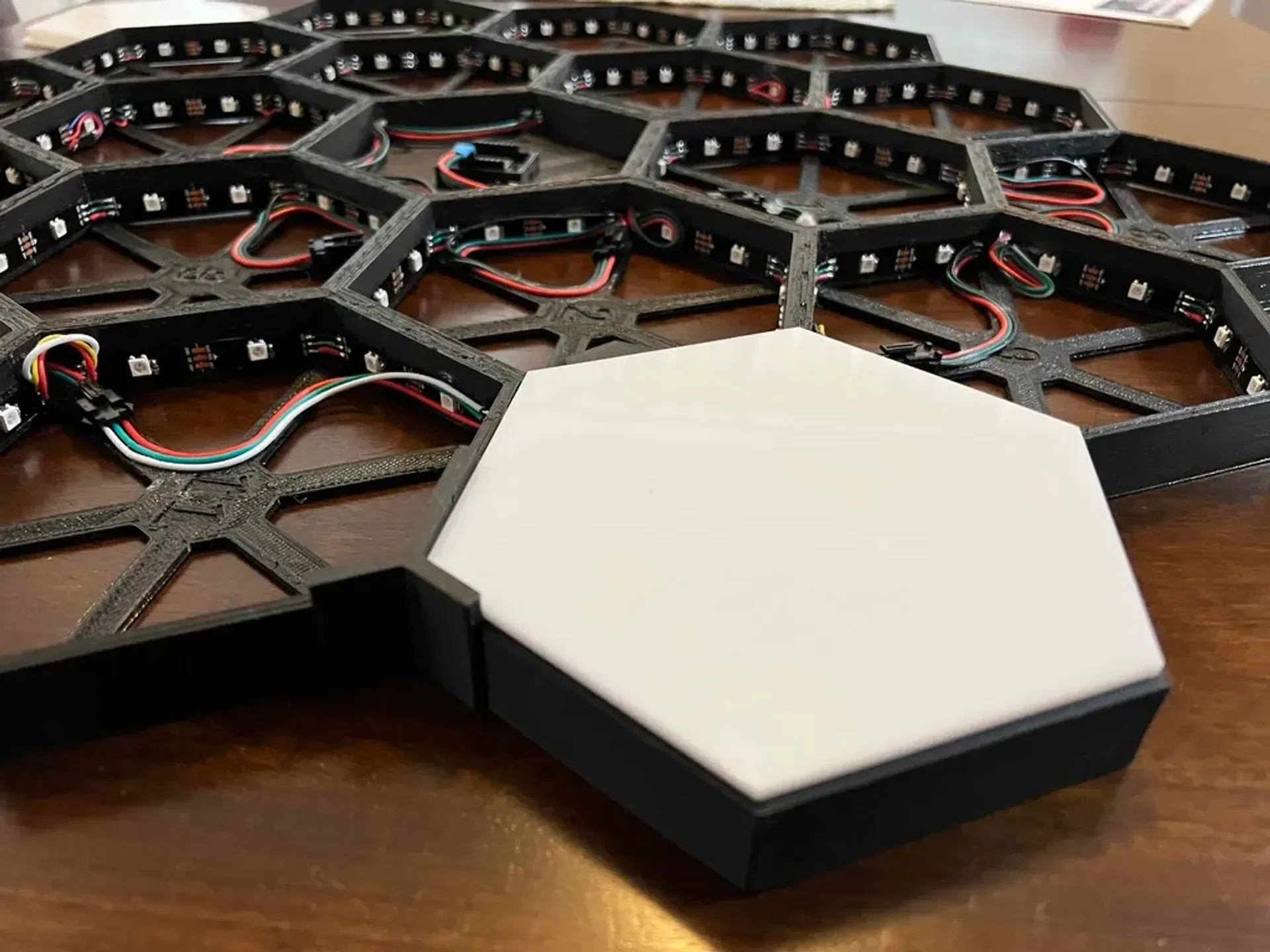

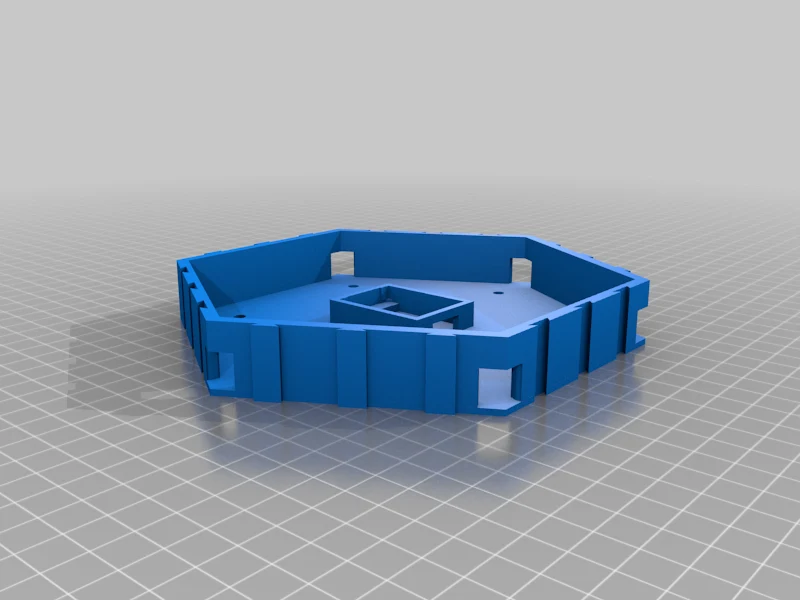

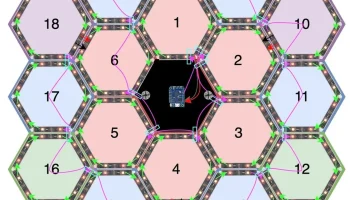

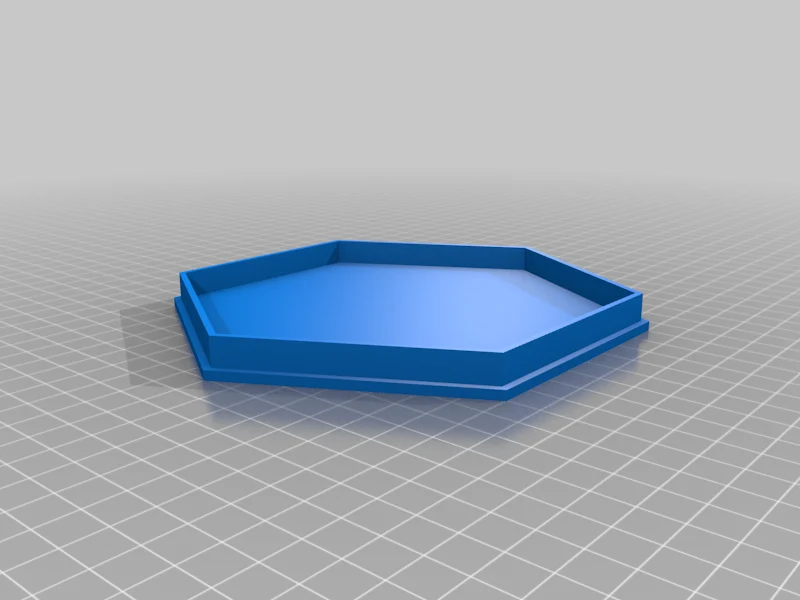

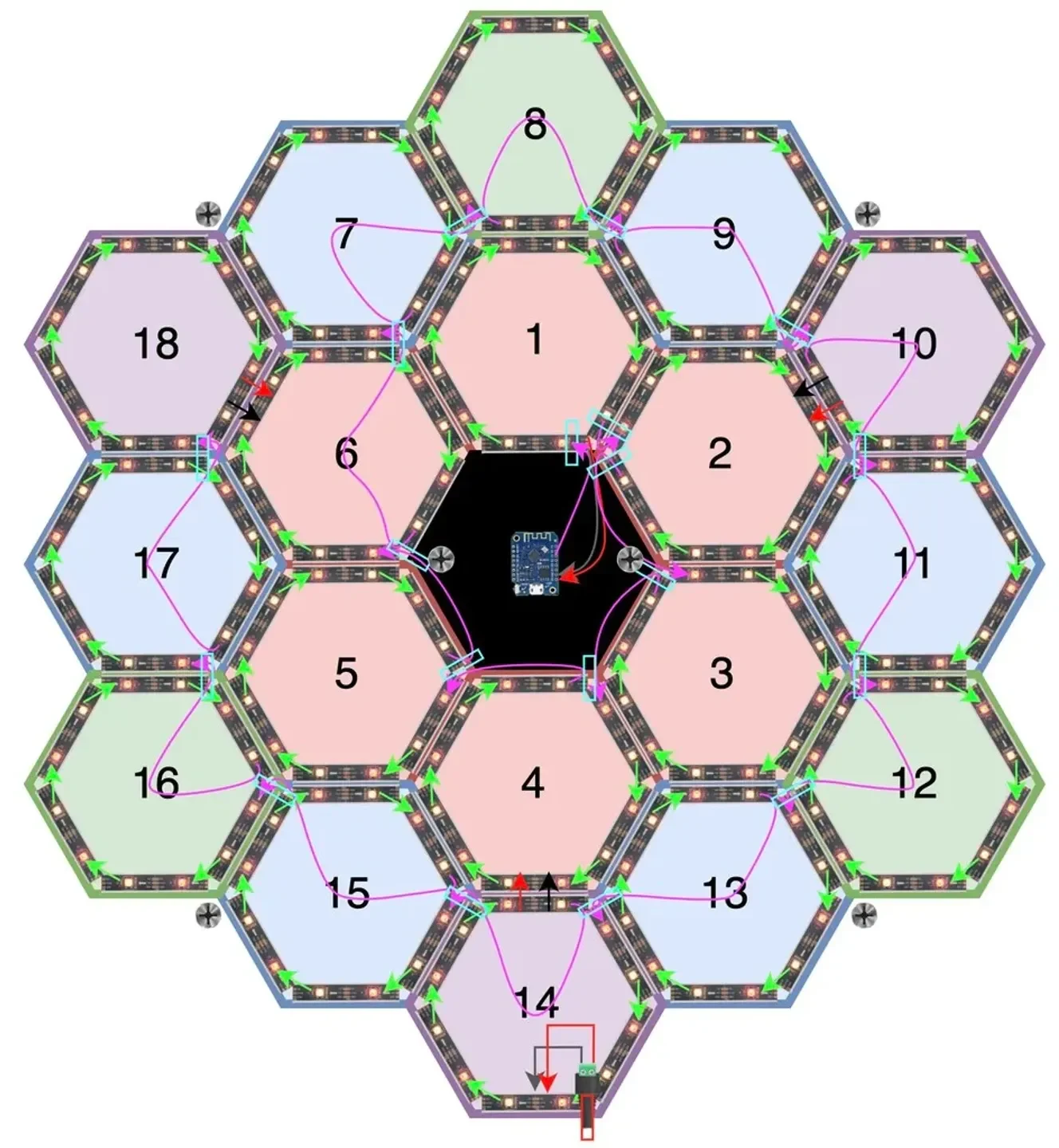

Светодиодный дисплей состоит из 18 шестиугольных ячеек, напечатанных на 3D-принтере, с 18 акриловыми светорассеивателями толщиной 3 мм, приклеенными к верхней части. Микроконтроллер — Wemos D1 Mini с WLED. Каждая ячейка имеет 12 светодиодов, разделенных по два светодиода на каждую сторону (всего 216 светодиодов). 216 x ~60 мА x 5 В = пиковая общая потребляемая мощность ~64,8 Вт. Общий размер дисплея составляет ~ 26 дюймов в длину.
Демо-видео
Список запчастей
Количество Примечания к позиции
2 Адресные светодиодные ленты WS2812B, 30 пикселей/м. Эти ленты потребляют около 60 мА на светодиод, поэтому подбирайте блок питания соответствующим образом.
1 Wemos D1 Мини
2-3 3-контактных разъема JST, 20 шт. Может не потребоваться, если вместо этого вы хотите выполнить постоянные соединения
2-3 рулона черного PETG. Я выбрал PETG из-за структурных свойств. НОАК, вероятно, все равно будет работать нормально.

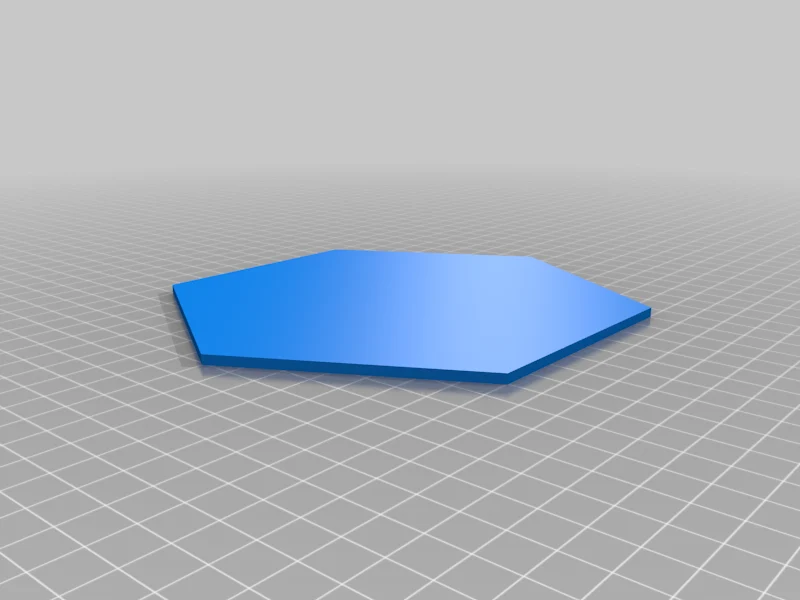

3 3 шт. Белый акриловый рассеиватель (3 мм). ПРИМЕЧАНИЕ. Чтобы разрезать эти акриловые листы, вам понадобится лазерный резак (или другое оборудование). Я видел некоторые проекты, в которых в качестве рассеивателя вместо акрила используется тонкий слой белого PLA, ваш опыт может отличаться.
1 катушка припоя
1 паяльник
3 мотка красной, черной и зеленой проволоки в ассортименте.
1 Источник питания 5 В, 15 А. Если вы решите использовать в своей установке больше/меньше светодиодов, вы можете при необходимости отрегулировать мощность источника питания.
2-3 бутылки суперклея по вашему выбору.
2-3 винта для настенного монтажа
Программное обеспечение
Мой Wemos D1 Mini работает под ��правлением WLED. У меня установлено 18 виртуальных светодиодов, по 12 сгруппированных по каждому.
Настройки печати
Бренд принтера:
Креативность
Принтер:
Эндер 5
Плоты:
Нет
Поддерживает:
Нет
Разрешение:
0,2 мм
Заполнение:
15%
Нить: Дюрамик PETG
Черный
Категория: Электроника
