Модульная система Pegboard - Макетные платы........

Когда я впервые нашел «Вертикальную лабораторию» пользователя Иисуса Гомеса на Thingiverse, я распечатал несколько компонентов, в основном крепления для макета, поскольку у меня слишком много перьевых досок Adafruit.

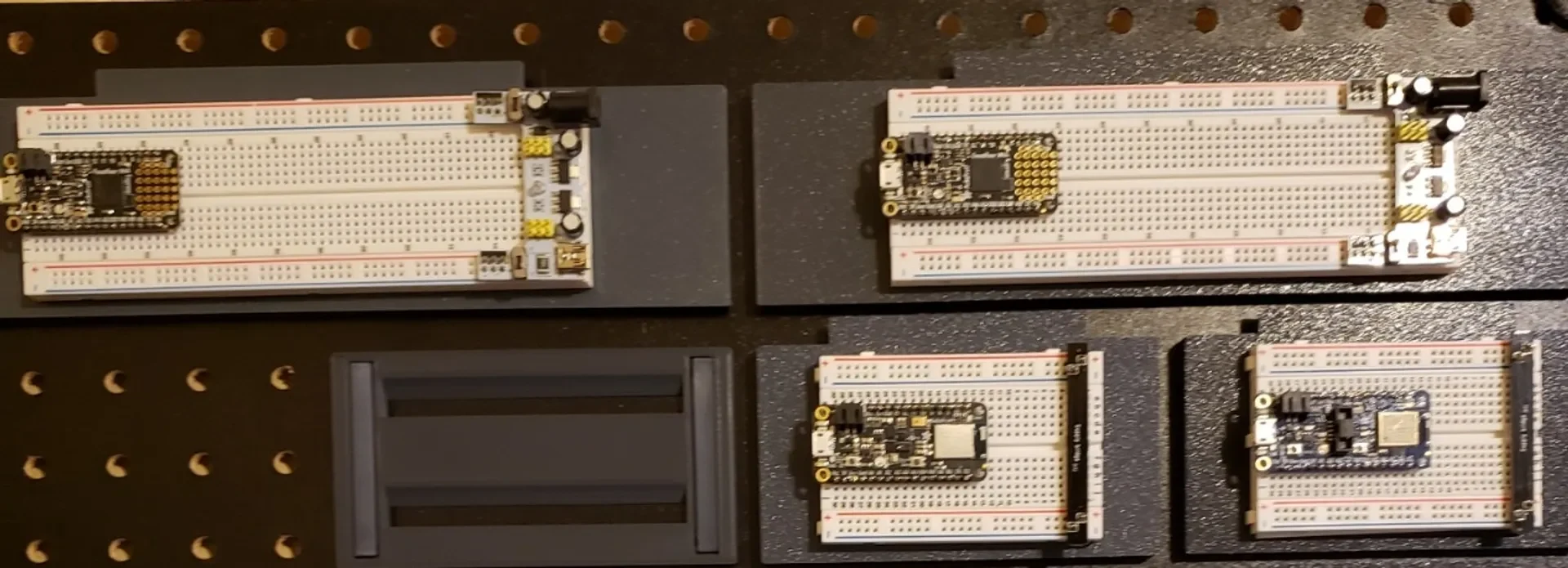

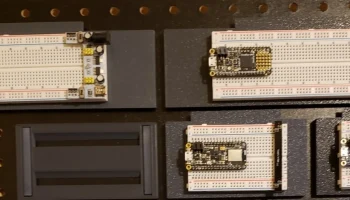

К сожалению, у меня были проблемы с тем, что многие из них случайно падали с моей перфорированной доски, поэтому я решил создать модульную систему, в которой салазки для компонентов можно было бы вставлять в крепления, которые оставались бы на перфорированной доске. Это первая партия компонентов системы, рассчитанная на макеты трех распространенных размеров.

Мини-размер
Половина размера

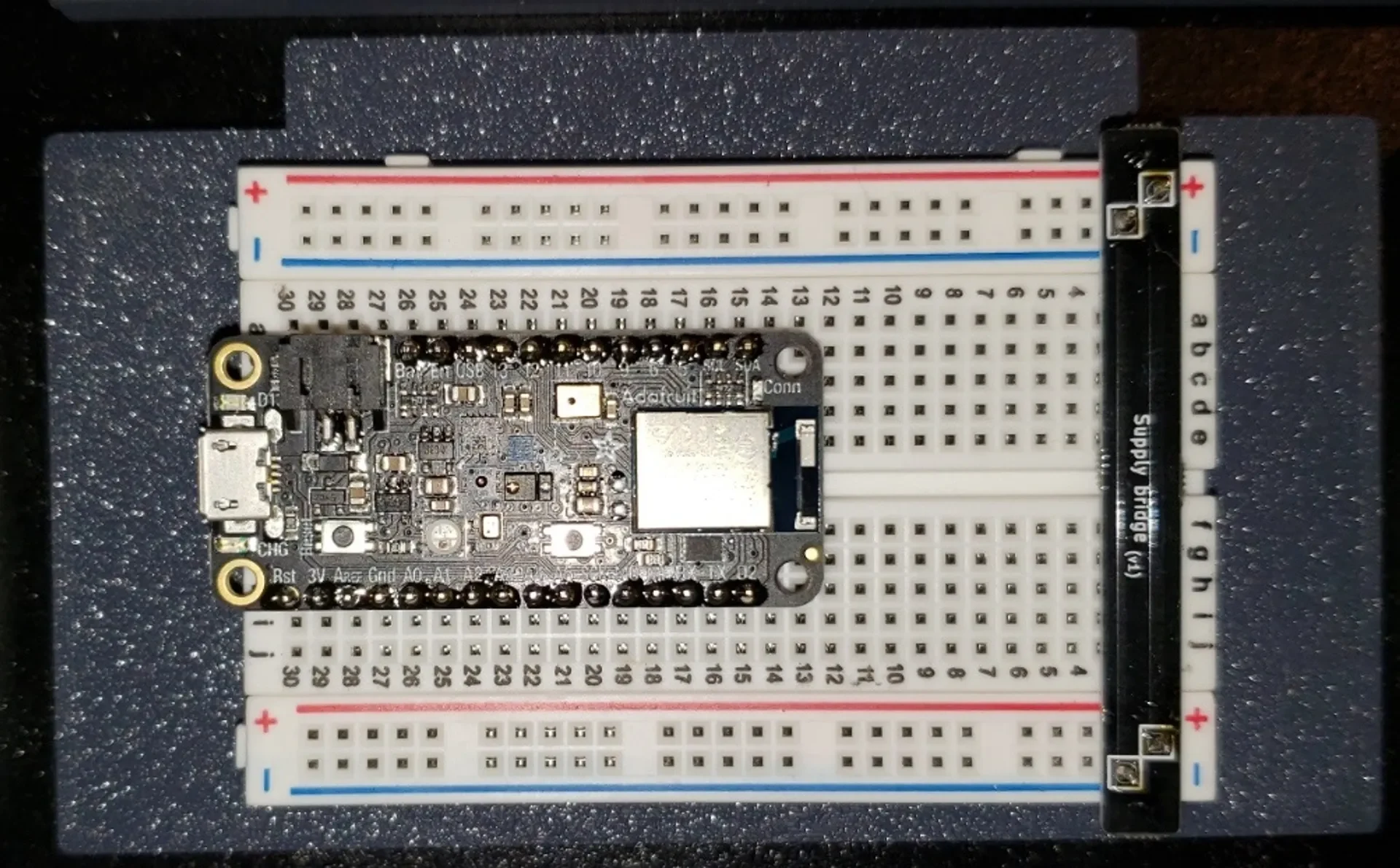

Полноразмерный

Существует два варианта каждого из них, кроме половинного размера. Первый вариант имеет размер, близкий к размеру макетной платы, и занимает минимум места на монтажной плате. Второй вариант имеет одинаковый размер, чтобы ��олее аккуратно укладывать модули. Это версии «v2».

Мини-размер — v1: колышки 2х3 | v2: колышки 5x3 (вмещаются 1-3 мини-макета)
Полноразмерная версия — v1: колышки 8x3 | v2: колышки 10x3

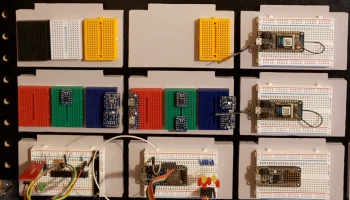

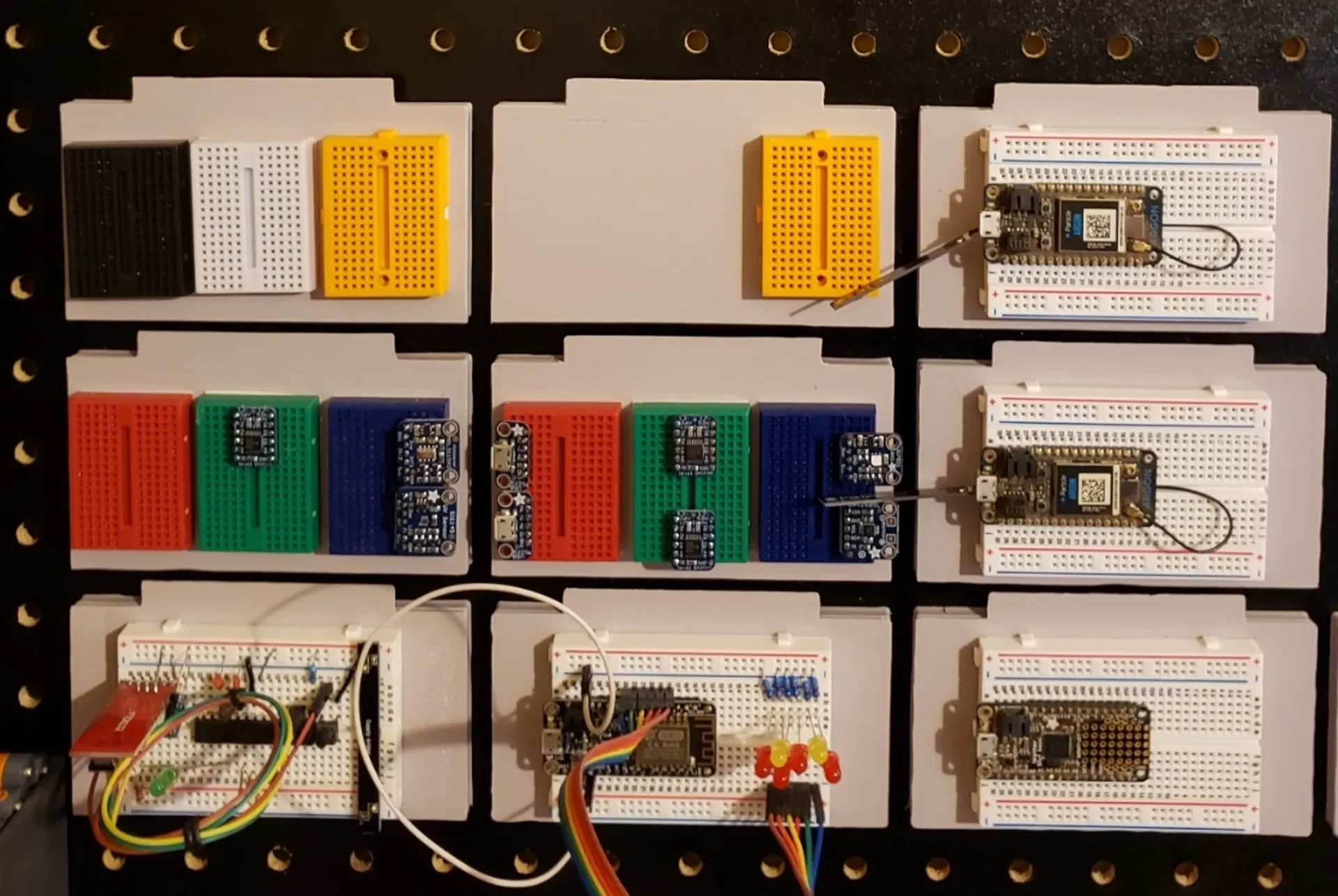

Существует также дополнительный вариант всех салазок с выступом на 8 мм сверху для размещения этикетки. В моих ��естах этот выступ не будет мешать возможности вставлять и снимать салазки из креплений.

Верхние и нижние колышки предназначены только для крепления на перфорированной доске 2x3, для всех других размеров будут использоваться левая и правая версии.

Вертикальная лаборатория — Вдохновение
Держатель батарейки АА для перфорированной доски — источник колышков для перфорированной доски

Включены архив Fusion 360 и файлы STEP.

Распечатать инструкции

Некоторым принтерам могут потребоваться поля или плот для колышков. Вся остальная часть должна печататься как есть, без каких-либо поддержек.
