Чехол для детектора летучих мышей Franzis........

Чехол для детектора летучих мышей

Это специальный компактный футляр для комплекта детектора летучих мышей от Franzis, который делает ультразвуковые звуки, издаваемые летучими мышами, слышимыми, чтобы вы могли обнаружить их в дикой природе. Вы можете получить комплект здесь:

https://www.amazon.com/dp/3645652760/
https://www.amazon.co.uk/dp/3645652760/
https://www.amazon.de/dp/3645652760/

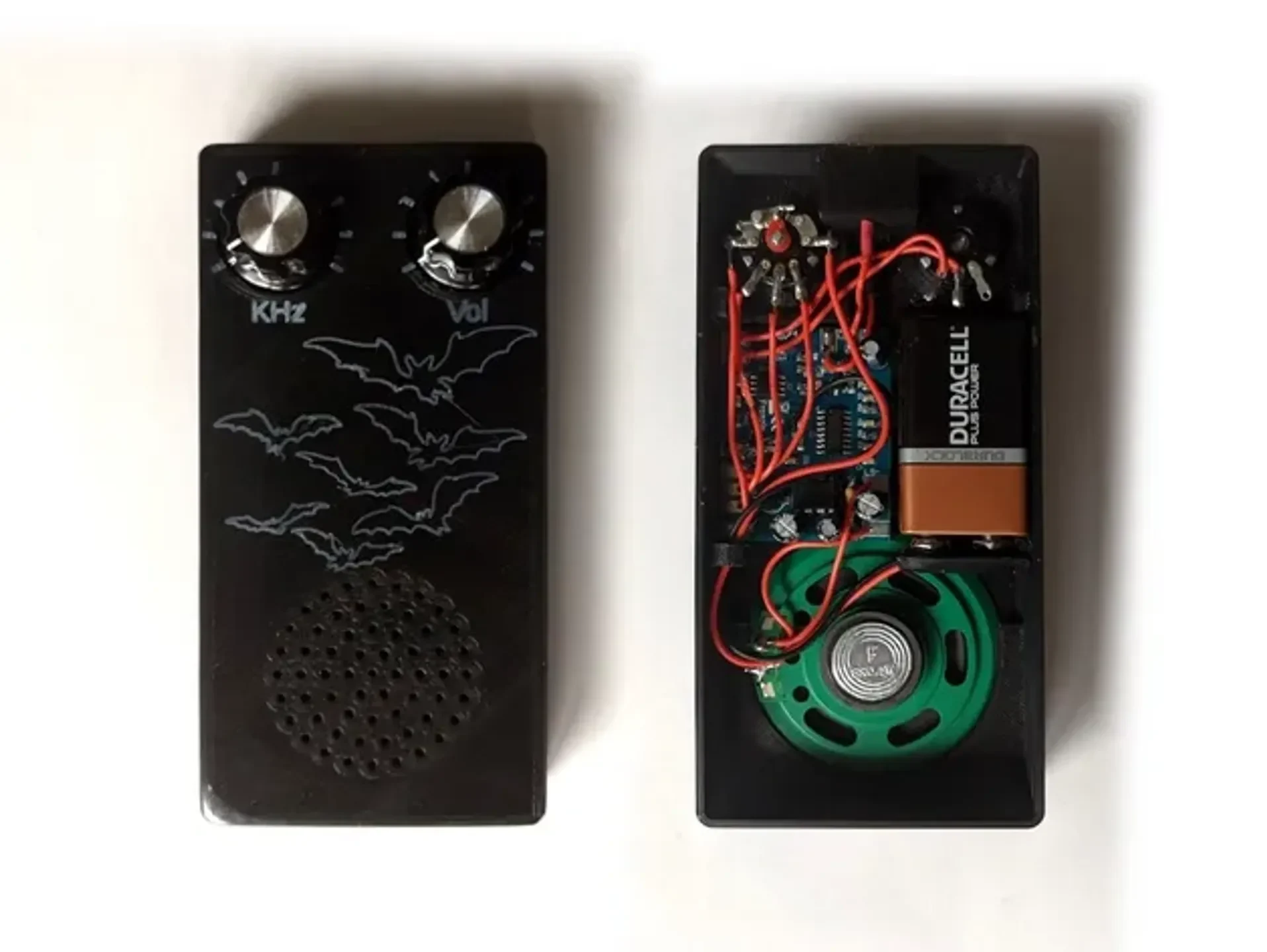

В оригинальном комплекте в качестве футляра используется картонная коробка, которая мне показалась немного неуклюжей и дешевой, поэтому я разработал аккуратный футляр, в котором все компоненты аккуратно и компактно поместятся, а кроме того, он даже выглядит потрясающе!

Сборка

В оригинальный комплект входит инструкция по сборке на английском и немецком языках. Просто поместите компоненты в этот новый корпус и с помощью проводов, входящих в комплект, соедините их друг с другом. Динамик необходимо вставлять перед платой управления и аккумулятором, потому что они удерживают его на месте. Ориентирование компонентов смотрите на этикетках внутри и на прилагаемых изображениях.

Как распечатать

Маркировка и летучие мыши спереди не являются обязательными. Вот как я распечатал свой футляр:

Сначала я напечатал этикетки (labels.stl) как один слой (обязательно отрегулируйте масштаб модели так, чтобы он составлял только один слой в вашем слайсере из белого PLA с высотой слоя 0,2 мм. Если вам нужны только контуры, как я, установите слайсер на 1 оболочку/периметр и без сплошного заполнения. Кроме того, если вы обычно печатаете свой первый слой с шириной экструзии 200% (как это делает slic3r prusa edition/prusaslicer), вы можете хочу изменить это на 100%, как я. Если у вас нет идеальной адгезии слоев, этот шаг будет кошмаром, но для меня оно того стоило.
Сразу после этого я напечатал переднюю часть корпуса (front.stl) поверх нее, используя черный PLA с высотой слоя 0,2 мм, но первый слой с высотой слоя 0,35 мм, с настройками по умолчанию в slic3r prusa edition/prusa slimer. Печать оптимизирована и не требует поддержек. Если вы печатаете с большей высотой слоя, у вас могут возникнуть проблемы с держателем динамика.
Задняя пластина была напечатана с теми же настройками, что и передняя часть корпуса.

Если вы центрируете все файлы на рабочей пластине, метки и передняя часть корпуса будут идеально совмещены.

Если вы предпочитаете, чтобы этикетки и летучие мыши спереди были вырезами, вы можете сделать это. Я обнаружил, что это выглядит очень плохо, но файл для этого (front-cutout.stl) есть.

Кроме того, я ��редоставил варианты передней и задней панели без закруглений, если вы так предпочитаете.

Наслаждайтесь обнаружением летучих мышей с помощью нового стильного детектора летучих мышей!

Силуэты летучих мышей на лицевой стороне являются общественным достоянием и взяты с сайта KissCC0: https://www.kisscc0.com/clipart/bat-silhouette-drawing-download-assortment-of-bats-rkiqtn/
