BigTreeTech KRAKEN Крепление на DIN-рейку

Крепление на DIN-рейку для платы контроллера BigTreeTech KRAKEN, которая крепится на две DIN-рейки.

Распечатать инструкции:
Деталь для монтажа на плате — это многоцветная деталь для тех, кому она нравится.

Я использовал обычную высоту слоя Voron 0,2 мм, 4 слоя по периметру, 5 слоев верхнего/нижнего слоя и настройки заполнения 40 %, которые должны работать для всего, где используются вставки для термофиксации.

Некоторые части модели поставляются с добавленными в слайсер «мышиными ушками», помогающими прилипать к кровати. Если они вам не нужны, просто удалите «Generic-Disk».

Спецификация:

4 термофиксирующих вставки типа Voron M3x4 мм
4 винта с плоской шляпкой M3x8 мм
4x M3,5x8 мм саморезы с полукруглой головкой

Сборка:

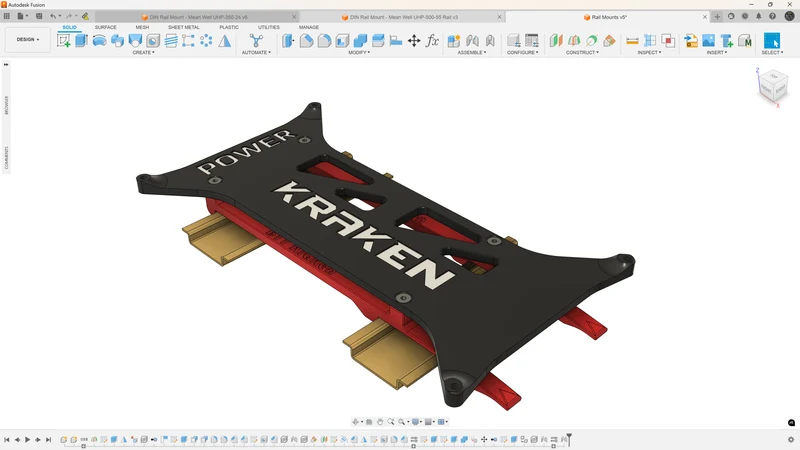

Добавьте 2 термофиксирующие вставки типа Voron M3x4 мм на каждую рейку (отмечены синим цветом).

Используйте 4 винта с плоской шляпкой M3x8 мм, чтобы прикрепить крепление на плате к креплениям на направляющих (отмечены синим цветом).

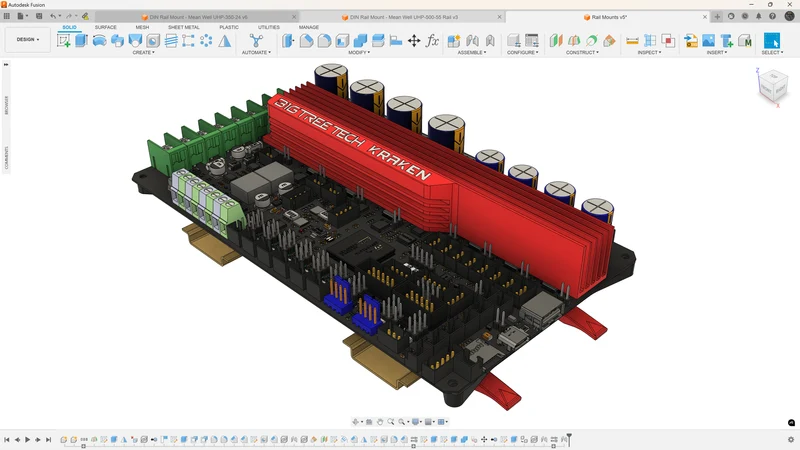

Используйте 4 самореза M3,5x8 мм с полукруглой головкой, чтобы закрепить BTT KRAKEN на креплении на плате.

Прикрепите узел к DIN-рейкам скользящим движением, одновременно нажимая на конце защелками.

Чтобы снять узел, слегка потяните защел��и вверх, а затем выдвиньте их обратно.

Слово предостережения:
Для данной конструкции требуется, чтобы расстояние между DIN-рейками было правильной длины!
Слишком большое расстояние друг от друга, и задний крюк помешает правильному закреплению фиксирующего механизма на передней направляющей.
Слишком близко друг к другу, и задний крючок может не зацепиться.
Поэтому, возможно, рассмотрите возможность использования самих креплений для установки необходимого расстояния между DIN-рейками.
