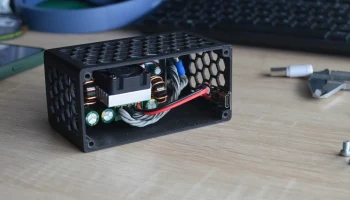

Корпус переменного источника питания SK120 (usb-C)........

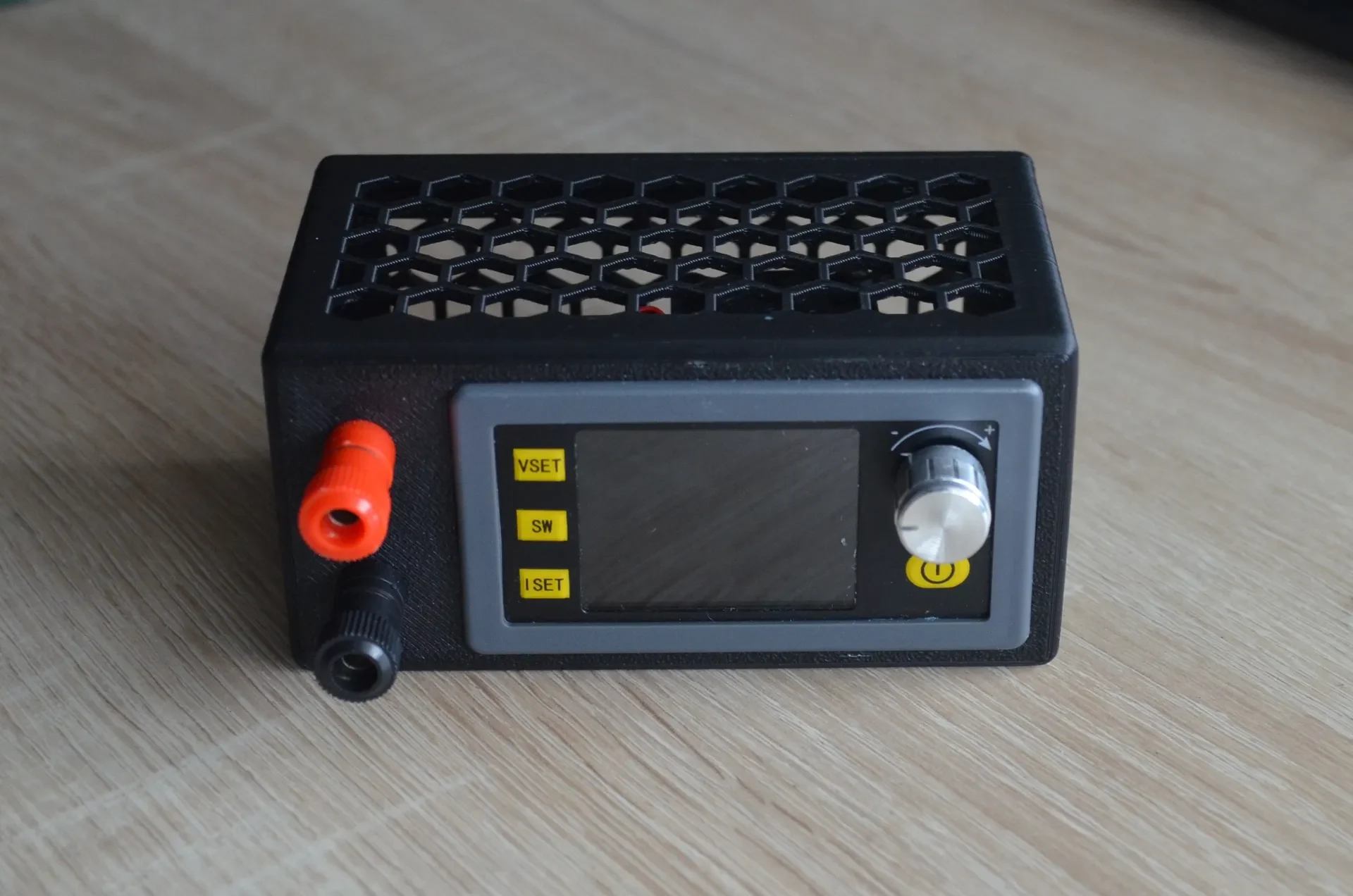

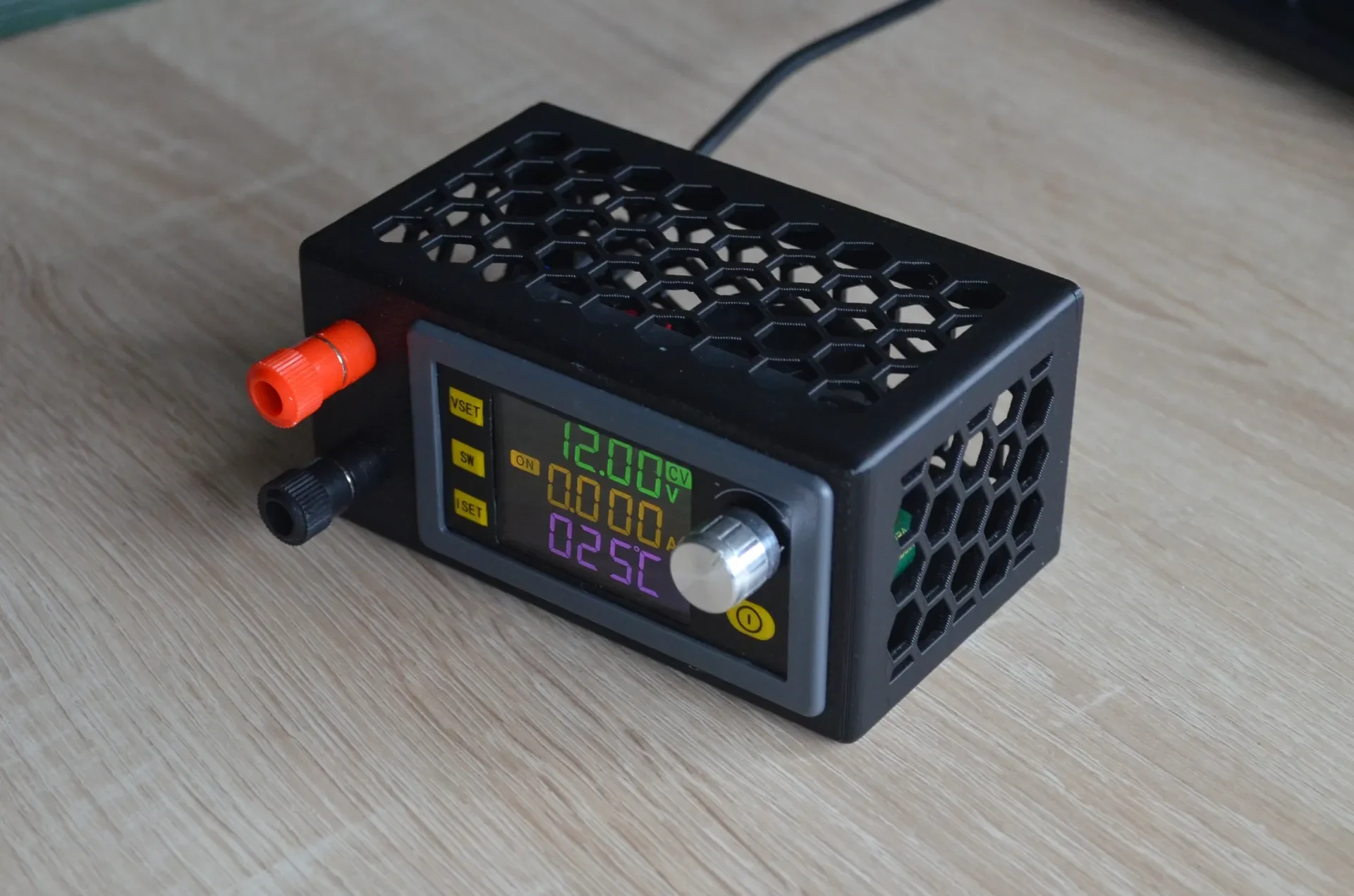

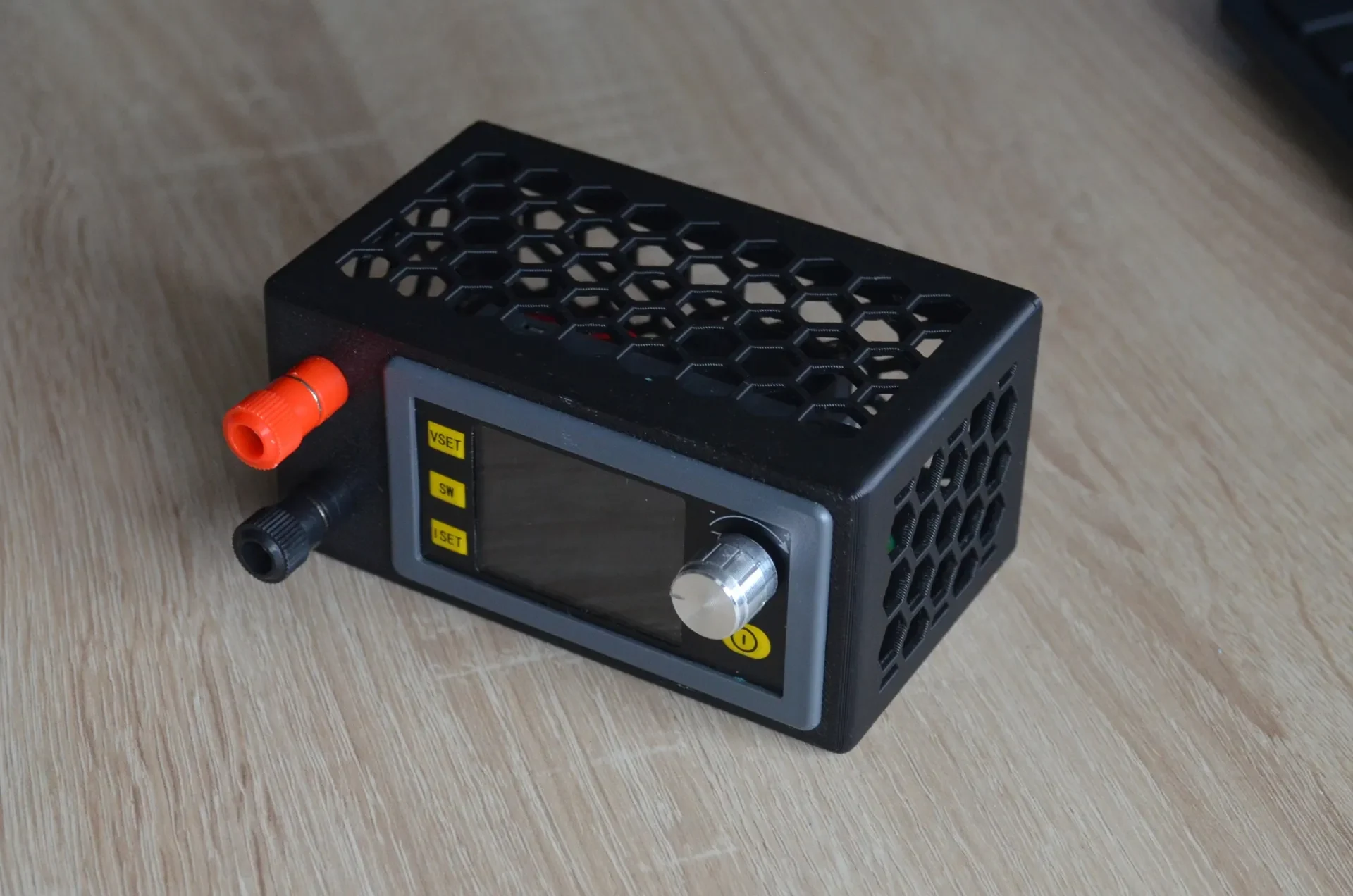

Корпус обеспечивает безопасный способ использования источника питания. Имеет отверстия для охлаждения и не занимает много места. Он использует модуль SK120, который представляет собой дешевый понижающе-повышающий преобразователь постоянного тока, по сути, регулируемый источник питания.

Для питания SK120 вам понадобится зарядное устройство для телефона, обеспечивающее напряжение более 5 В (минимум 6,5 В). Любое быстрое зарядное устройство д��лжно справиться с этой задачей. Вам также понадобится триггер USB-C PD, который позволит зарядному устройству подавать напряжение выше 5 В.

Выходная мощность вашего источника питания всегда будет ограничена вашим зарядным устройством. Теоретически SK120 может развивать мощность до 120 Вт, но лично я использую свой с зарядным устройством на 65 Вт — мне этого достаточно.

Для сборки данного блока питания вам понадобится:

распечатать на 3D-принтере основную часть и крышку, чтобы закрыть корпус без опоры
4 винта M4 для закрытия крышки (подойдет любая длина)
модуль SK120: ссылка на AliExpress
2 гнездовых разъема типа «банан» диаметром 4 мм: ссылка AliExpress
триггер USB-C PD: ссылка AliExpress
провод сечением не менее 18 AWG или 16 AWG для соединений

(Ссылки не являются аффилированными, они здесь просто для того, чтобы вам было проще, и это то, что я использовал.)

Схема подключения:

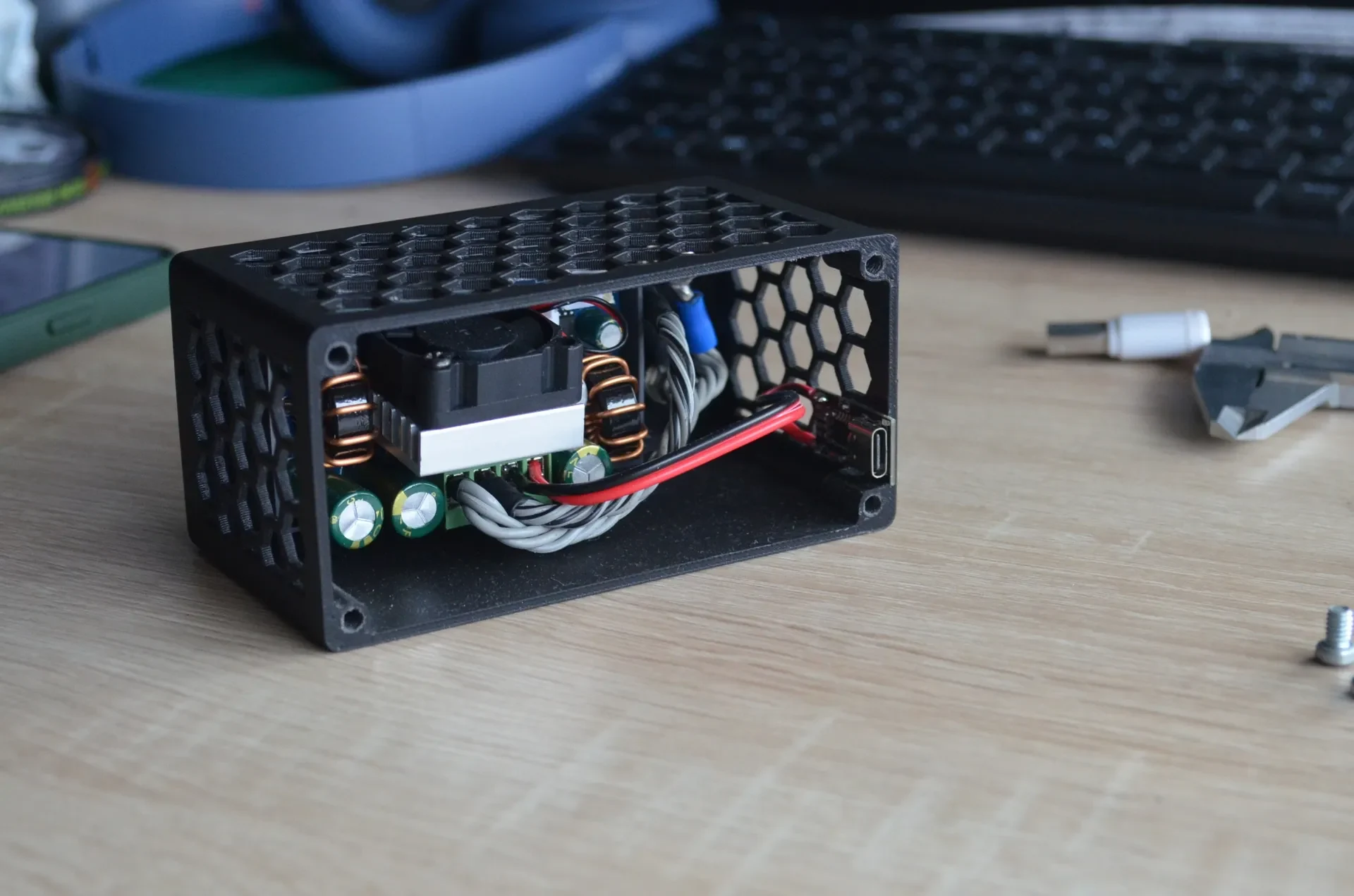

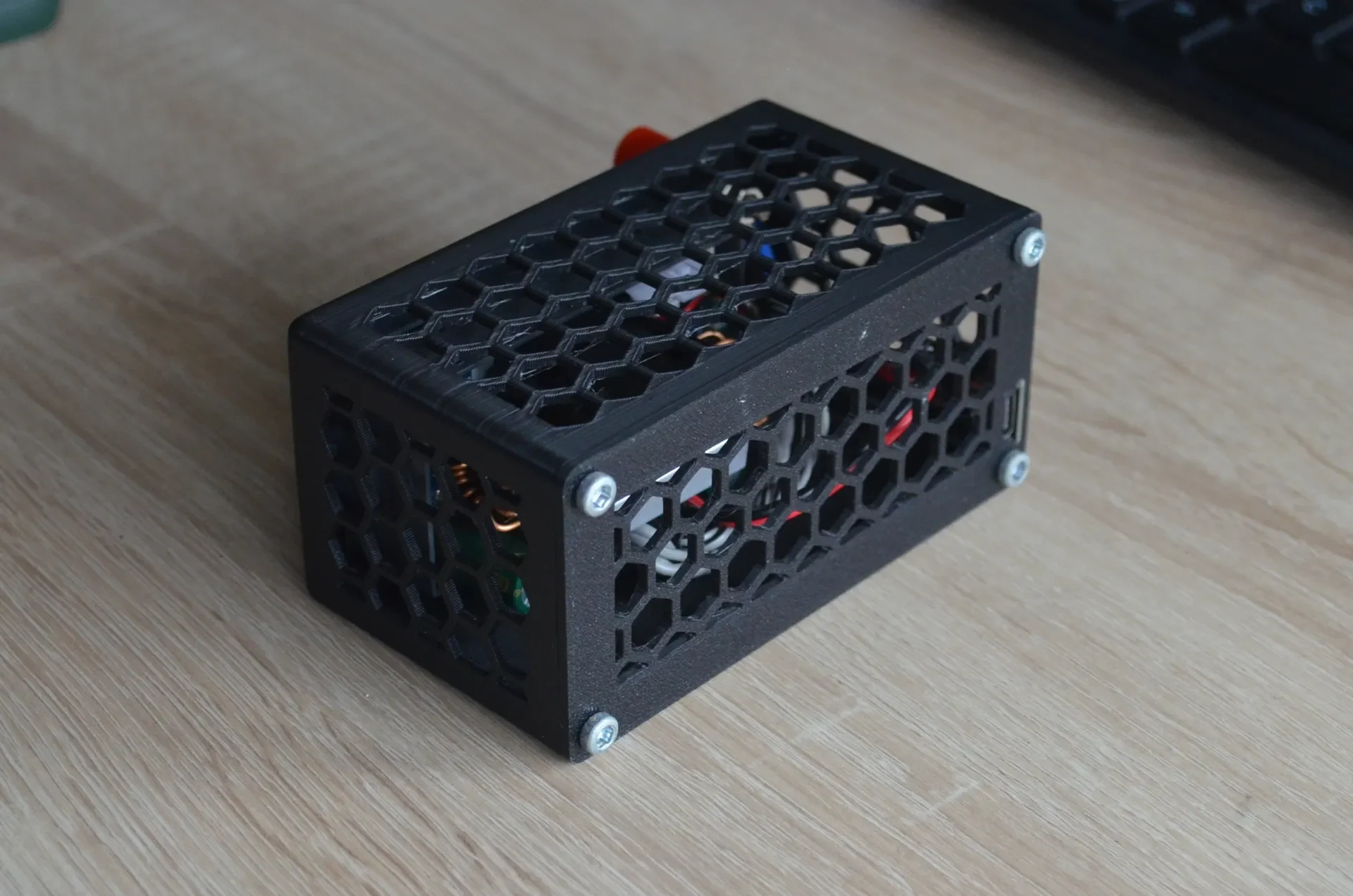

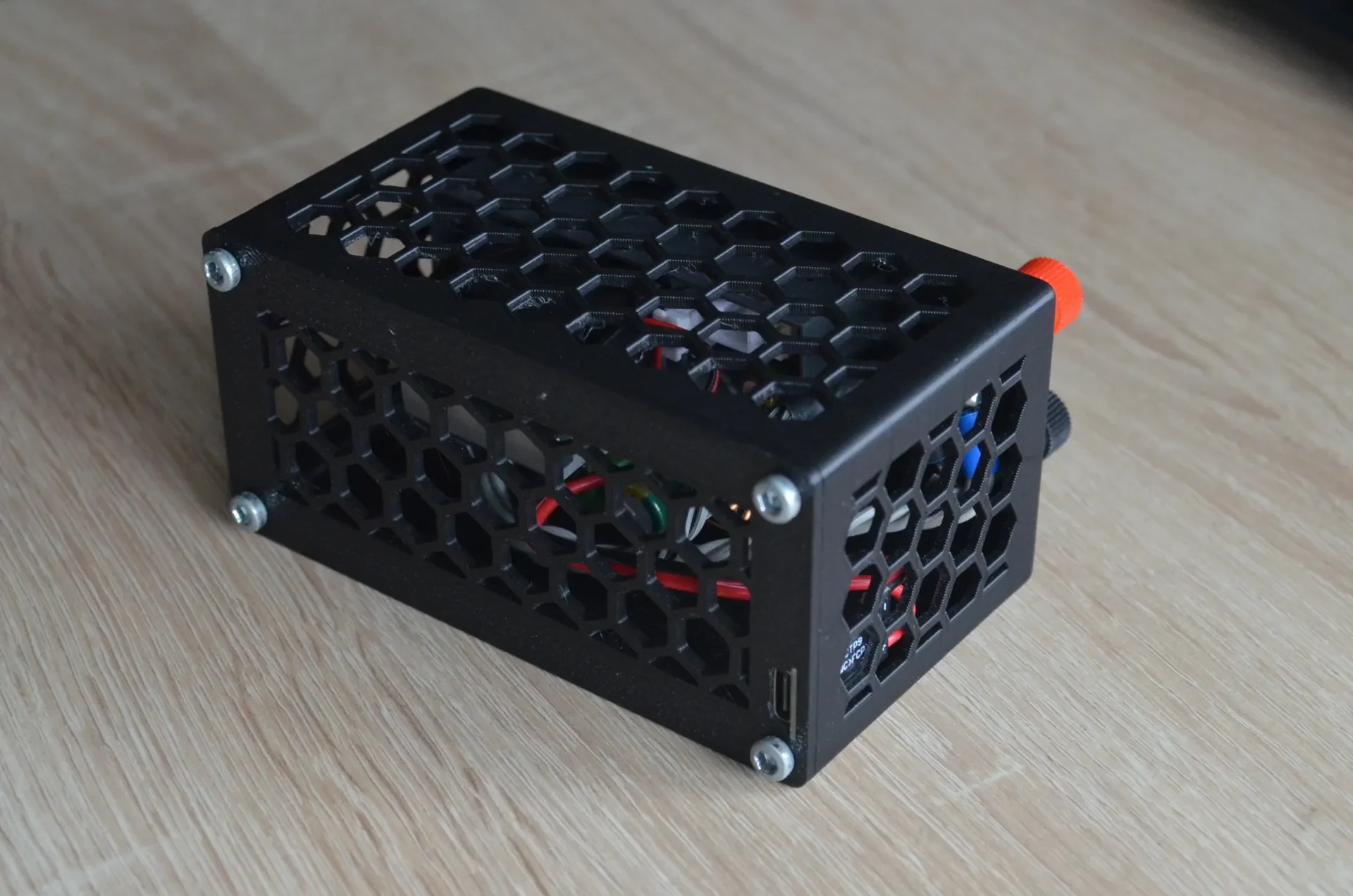

Я использовал клей CA для крепления модуля USB-C. Банановые разъемы вкручиваются, крышка прикручивается винтами М4, и модуль SK120 просто защелкивается.

Надеюсь, вам понравится дизайн! Не стесняйтесь спрашивать что угодно, если планируете построить это самостоятельно.
