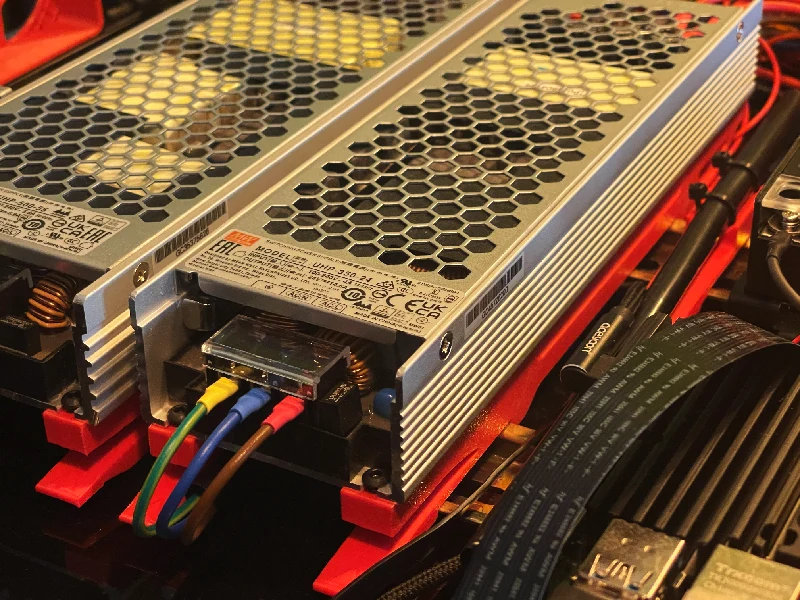

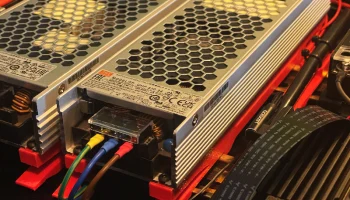

Mean Well UHP-350-XX Блок питания с креплением на DIN-рей..

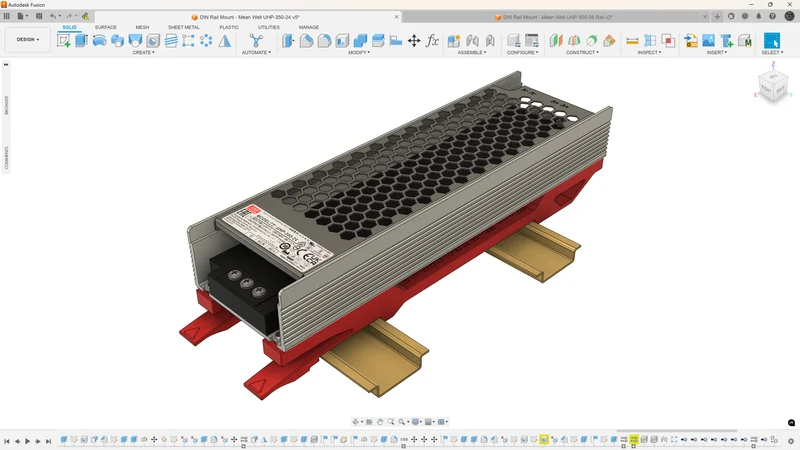

Крепление на DIN-рейку для блока питания Mean Well UHP-350-XX, который крепится на две DIN-рейки.

Распечатать инструкции:
Я использовал обычную высоту слоя Voron 0,2 мм, 4 слоя по периметру, 5 слоев верхнего/нижнего слоя и настройки заполнения 40 %, которые должны работать для всего, где используются вставки для термофиксации.

Модели поставляются с добавленными в слайсер «мышиными ушками», помогающими прилипать к кровати. Если они вам не нужны, просто снимите «Generic-Disk».

Спецификация (для комплекта из двух штук):

4 термофиксирующих вставки типа Voron M3x4 мм
8 винтов с полукруглой головкой M3x10 мм
4 шайбы M3

Сборка:

Установите два винта с полукруглой головкой M3x10 мм с шайбами M3 (отмечены синим цветом) в нижнюю часть креплений, служащих усилением крючков. Блоки питания оказались на удивление тяжелыми, и я не хотел рисковать, чтобы их вес натянул крючки, что привело к их ослаблению.

Установите две термофиксирующие вставки типа Voron M3x4 мм (отмечены синим цветом).

В тот, что за фиксирующей защелкой, попасть немного сложно — используйте более длинный M3, чтобы вытащить его.

Прикрепите источник питания Mean Well UHP-350-XX к креплениям с помощью оставшихся винтов с полукруглой головкой M3x10 мм.

Прикрепите узел к DIN-рейкам скользящим движением, одновременно нажимая на конце защелками.

Чтобы снять узел, слегка потяните защелки вверх, а затем выдвиньте их обратно.

Слово предостережения:
Для данной конструкции требуется, чтобы расстояние между DIN-рейками было правильной длины!
Слишком большое расстояние друг от друга, и задний крюк помешает правильному закреплению фиксирующего механизма на передней направляющей.
Слишком близко друг к другу, и задний крючок может не зацепиться.
Поэтому, возможно, рассмотрите возможность использования самих креплений для установки необходимого расстояния между DIN-рейками.
