Универсальные монтажные адаптеры Wago серии 221........

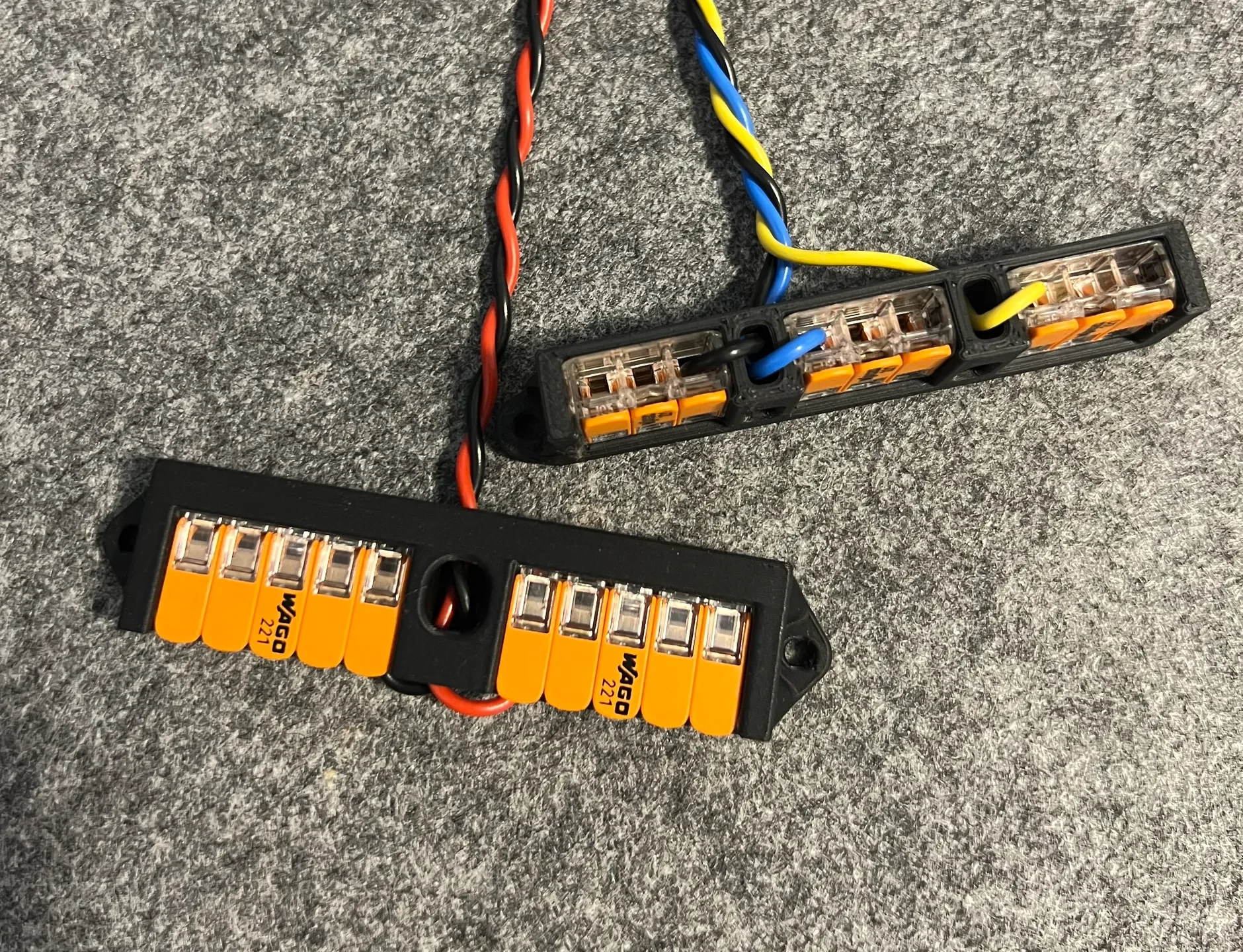

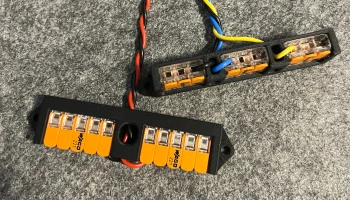

Различные монтажные держатели для серии Wago 221 (3 и 5 клемм). Зажимы вдавливаются в держатель, при этом их открытие остается возможным. 3 держателя клемм предназначены для использования для однопроводного подключения переменного тока (линия, нейтраль, PE), а 5 держателей клемм предназначены для использования для распределения постоянного тока.

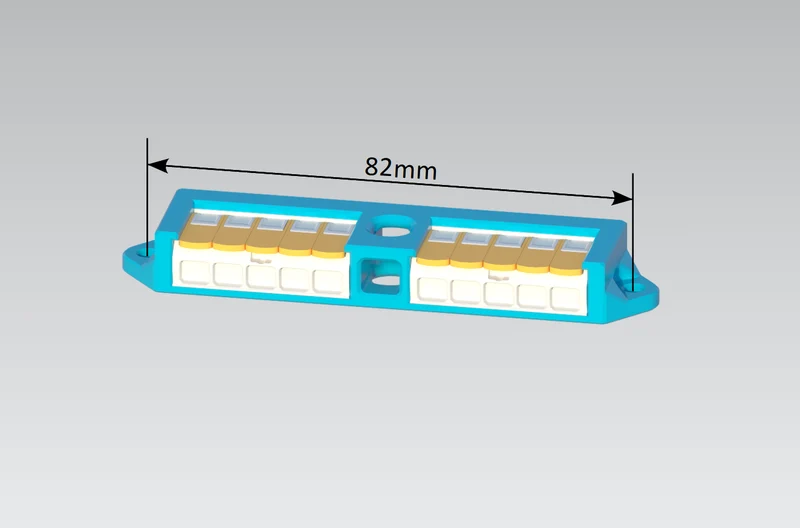

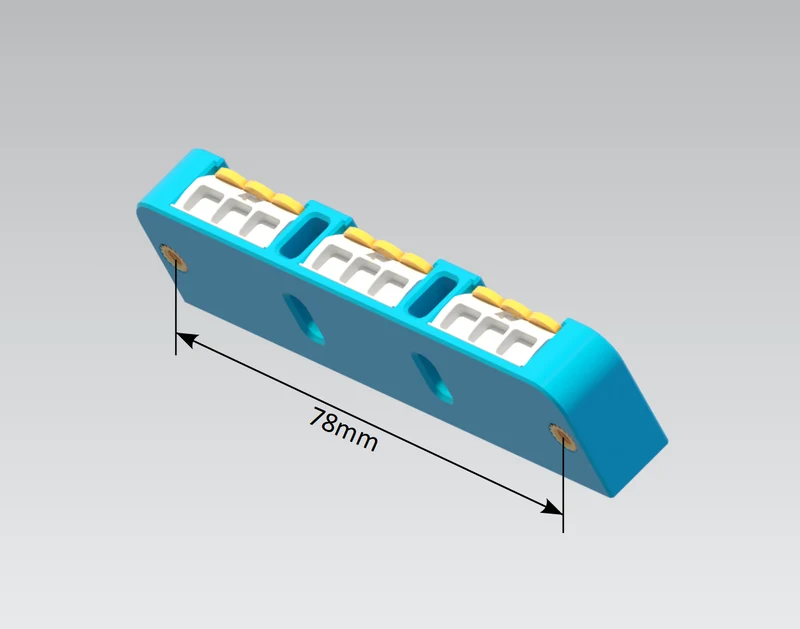

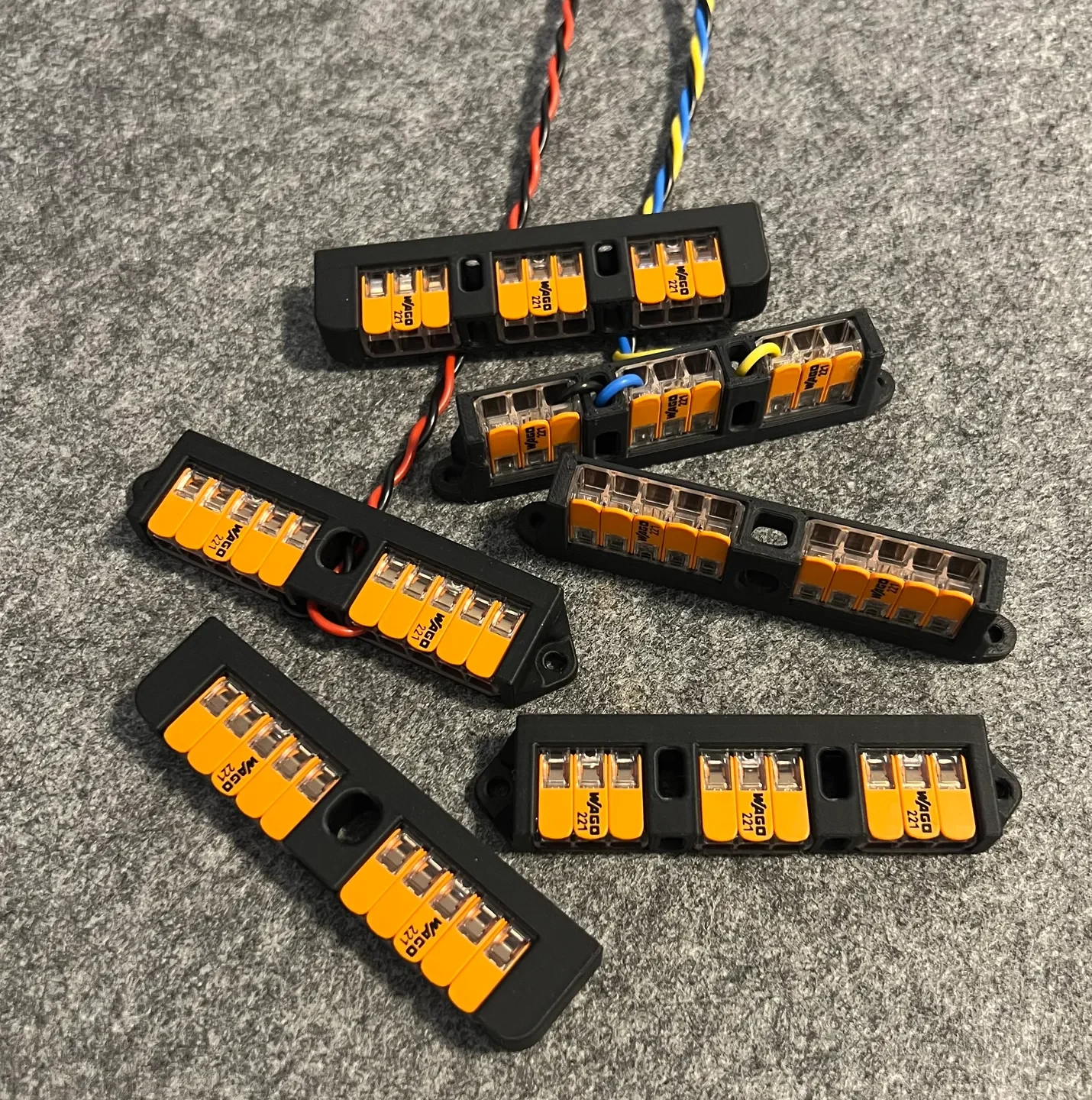

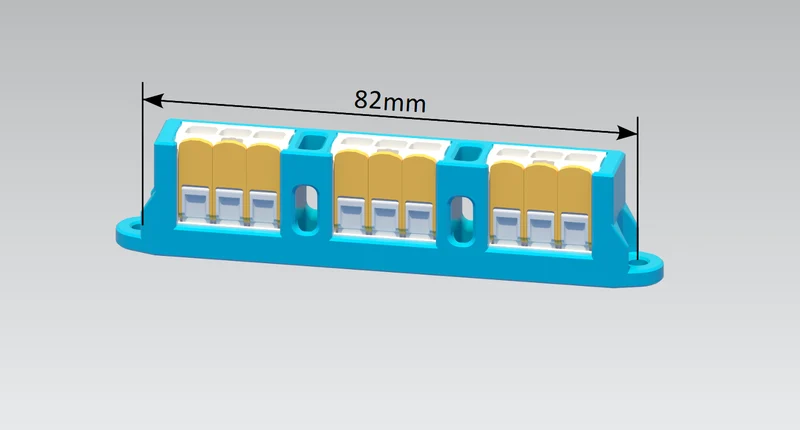

Существуют различные варианты монтажа (вертикальный и горизонтальный) — в зависимости от индивидуальных потребностей. Держатели можно привинтить винтами М3 с передней и задней стороны. В случае, если держатели можно установить с задней стороны, необходимы короткие тепловые вставки M3 (ссылка). Существует также версия, в которой можно использовать саморезы (диаметр отверстия: D2,8 мм). Размеры отмечены на картинках.

Для удобства прокладки кабелей в держателях были предусмотрены отверстия.

Настройки печати:

качество: нормальное качество печати

заполнение: 20%

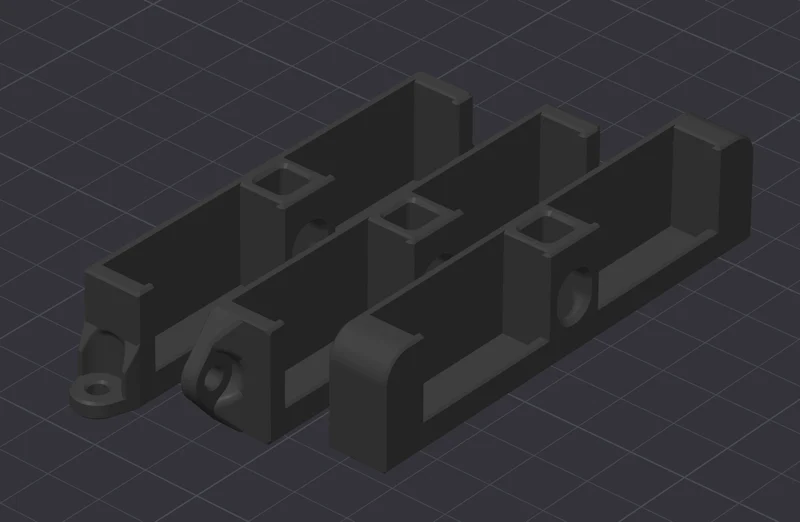

направление печати: одинаковое для всех держателей --> см. изображения

опоры: опоры не требуются

Если потребуются другие держатели (например, 2-контактный зажим), дайте мне знать, и я обновлю модели.

Всем удачи и удачной печати!
