Конвертер AAA → AA (мини-ячейка → стандартная ячейка)......

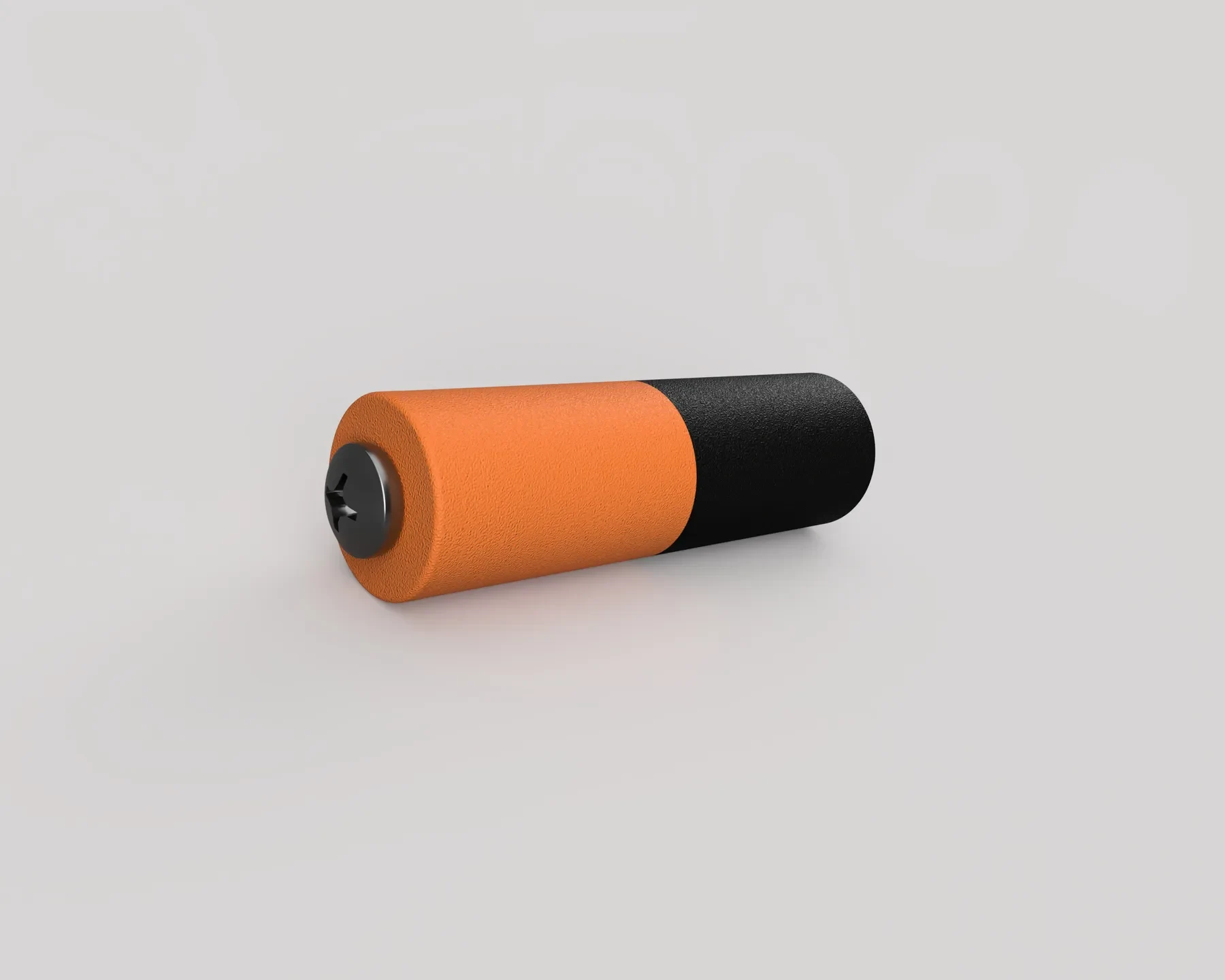

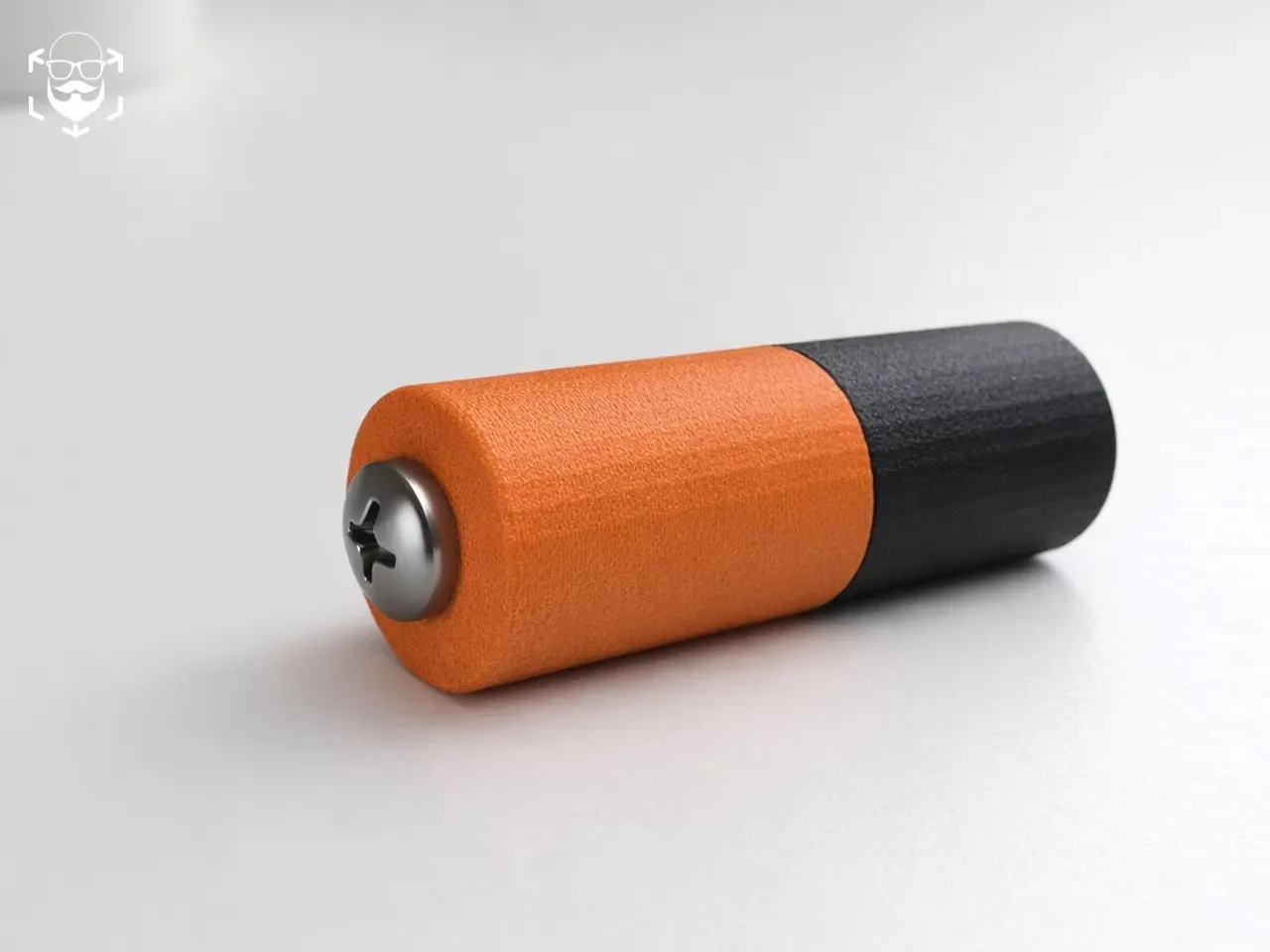

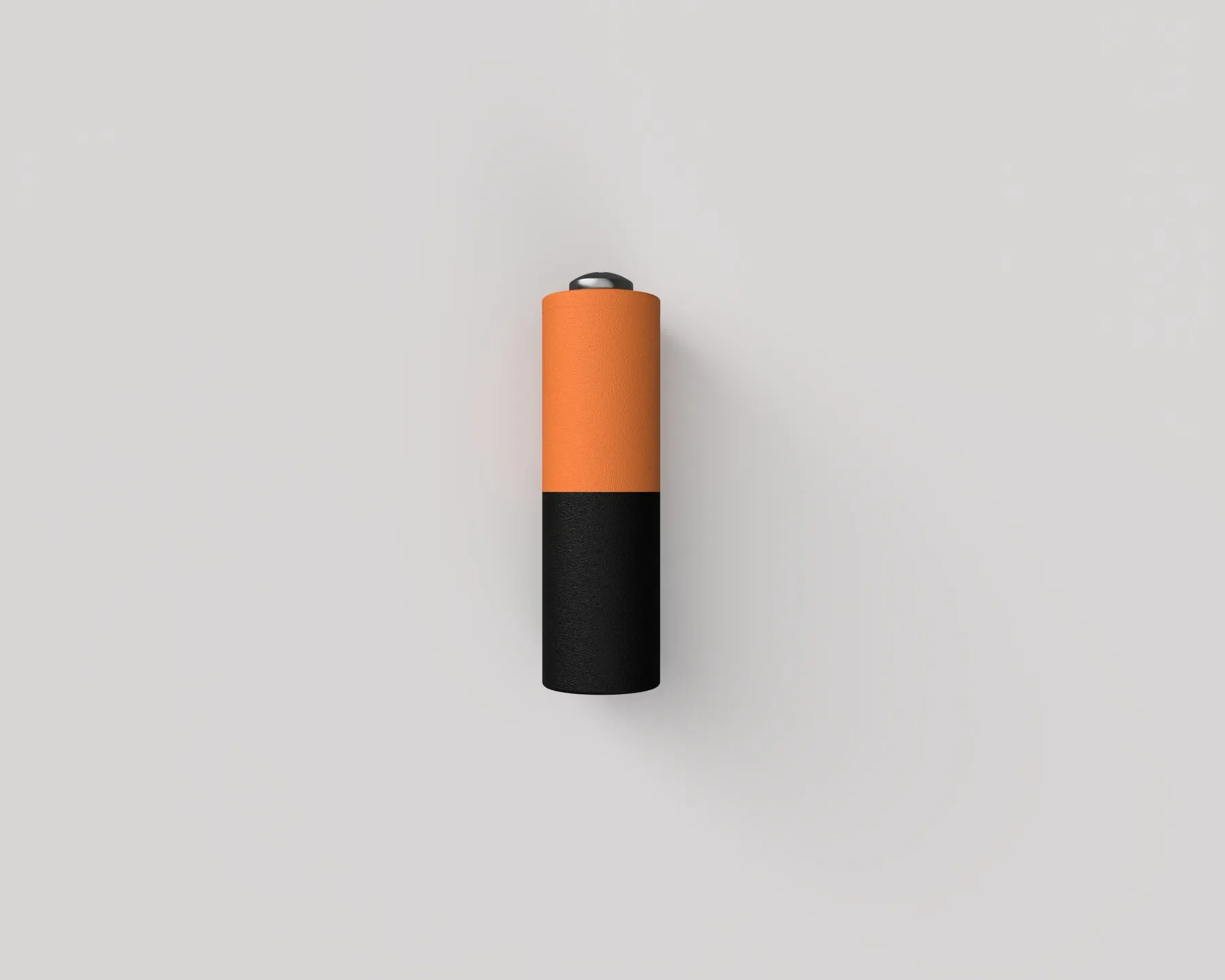

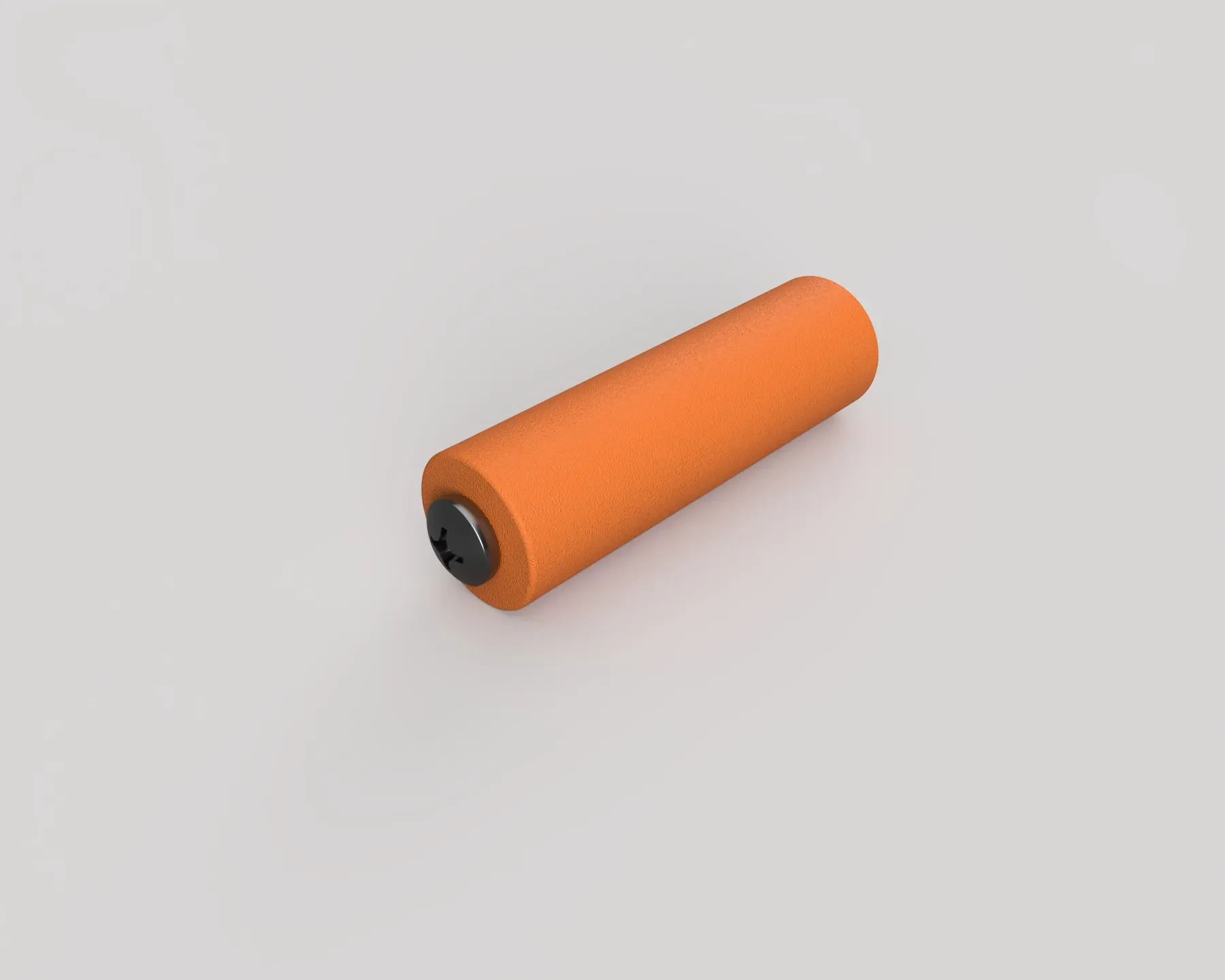

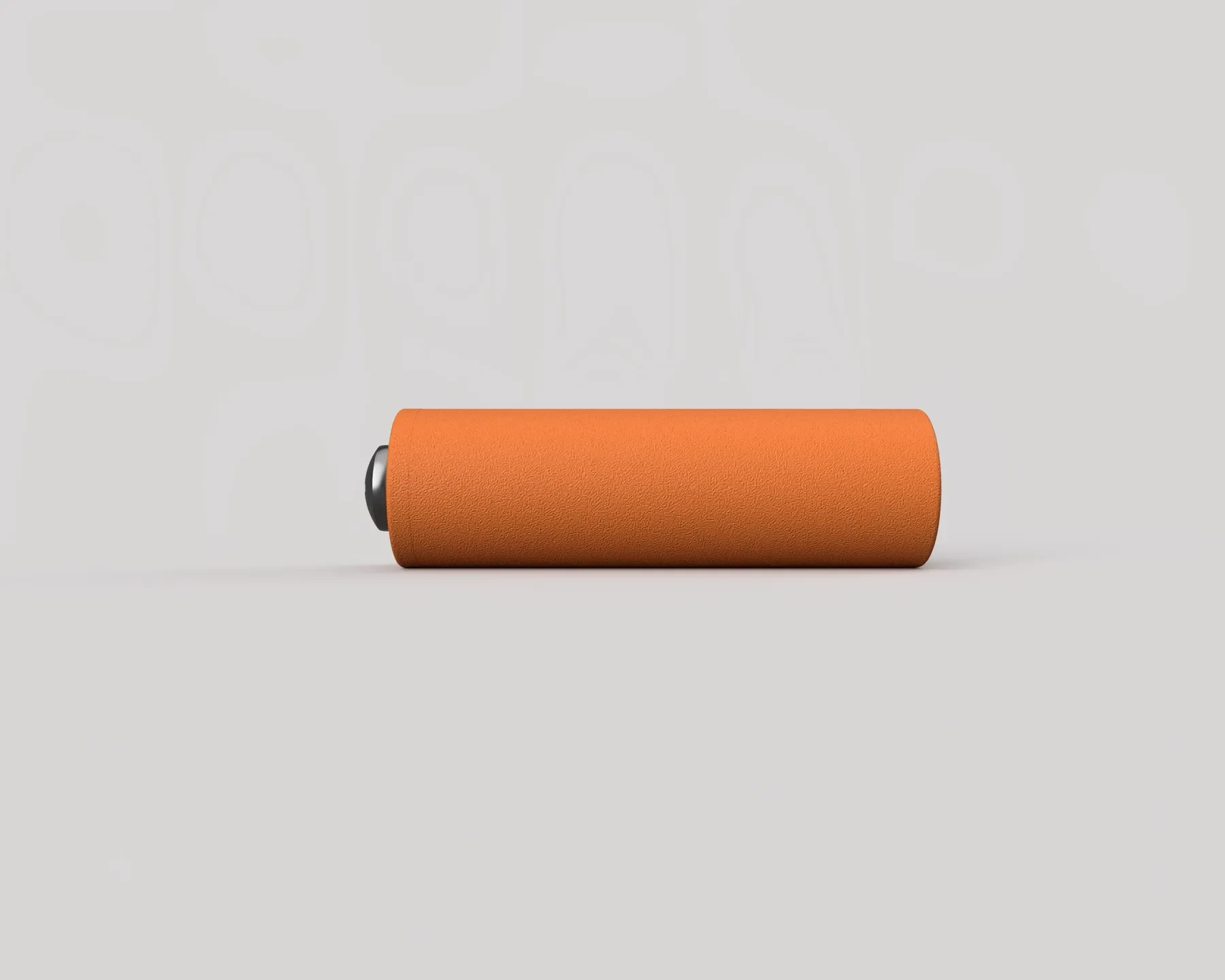

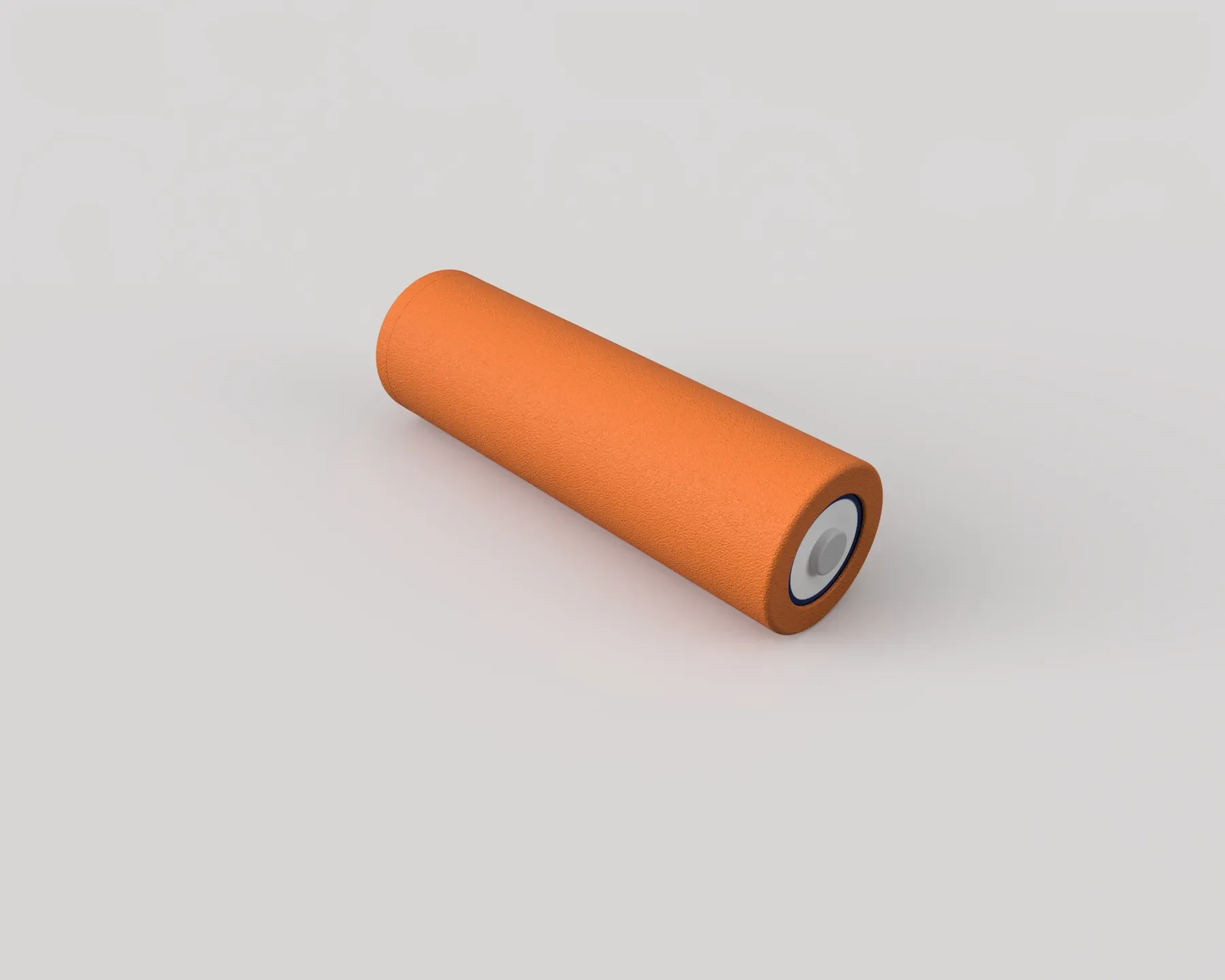

Адаптер для 3D-печати, который позволяет использовать батарею AAA внутри устройства, предназначенного для батарей AA, сохраняя при этом правильные размеры, расположение контактов и надежность.
Конструкция состоит из двух частей, в качестве центрального проводника используется простой винт М4.

Основные характеристики

Двухкомпонентная конструкция для более чистой печати без опор

Винт M4 в качестве проводника: дешевый, заменяемый и простой в доставке.

Точное выравнивание полюсов благодаря внутренней геометрии

Прочная конструкция с оптимизированными стенками для обеспечения прочности и изоляции.

Совместим с большинством устройств с питанием от АА.

Как это работает

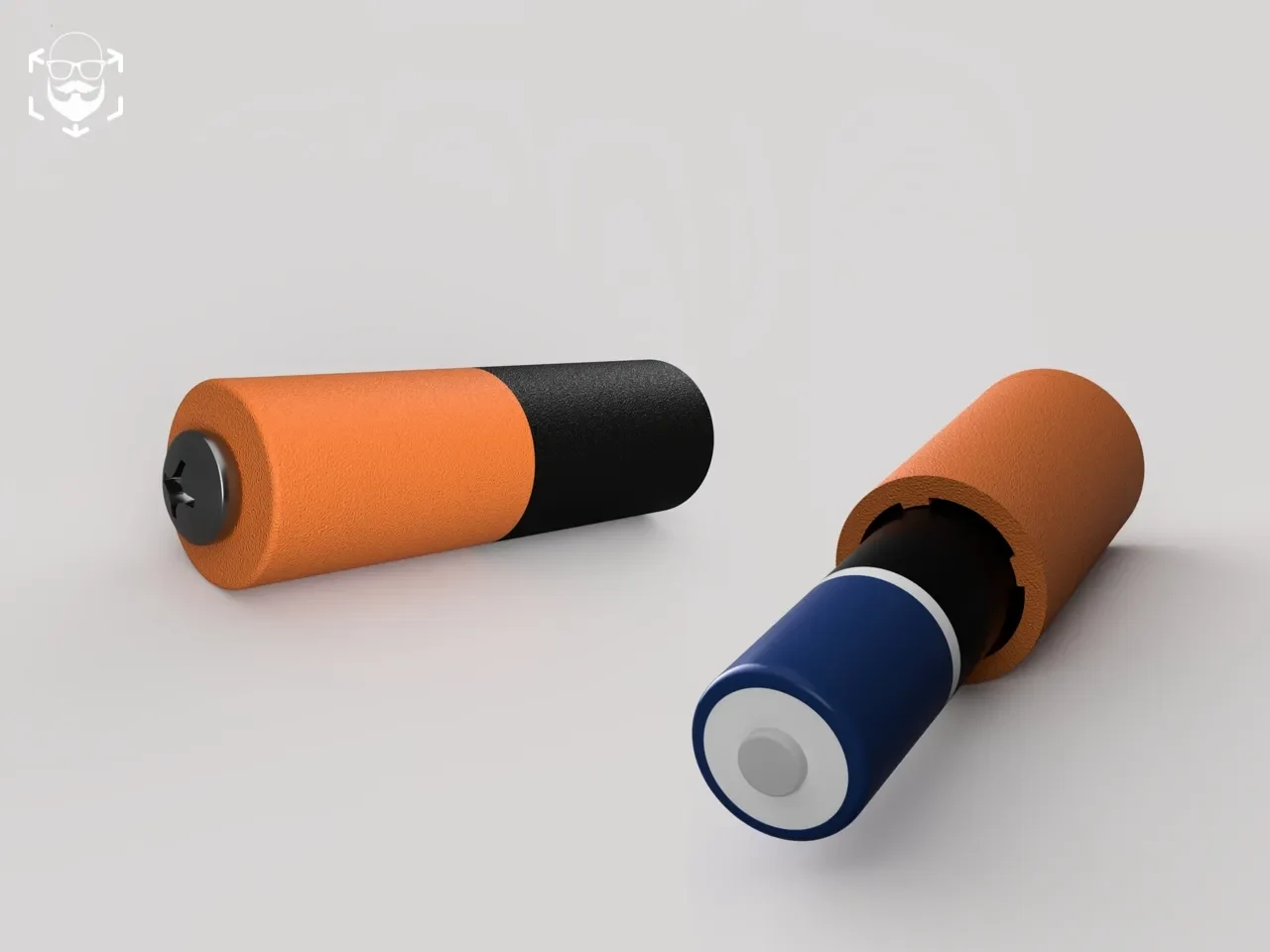

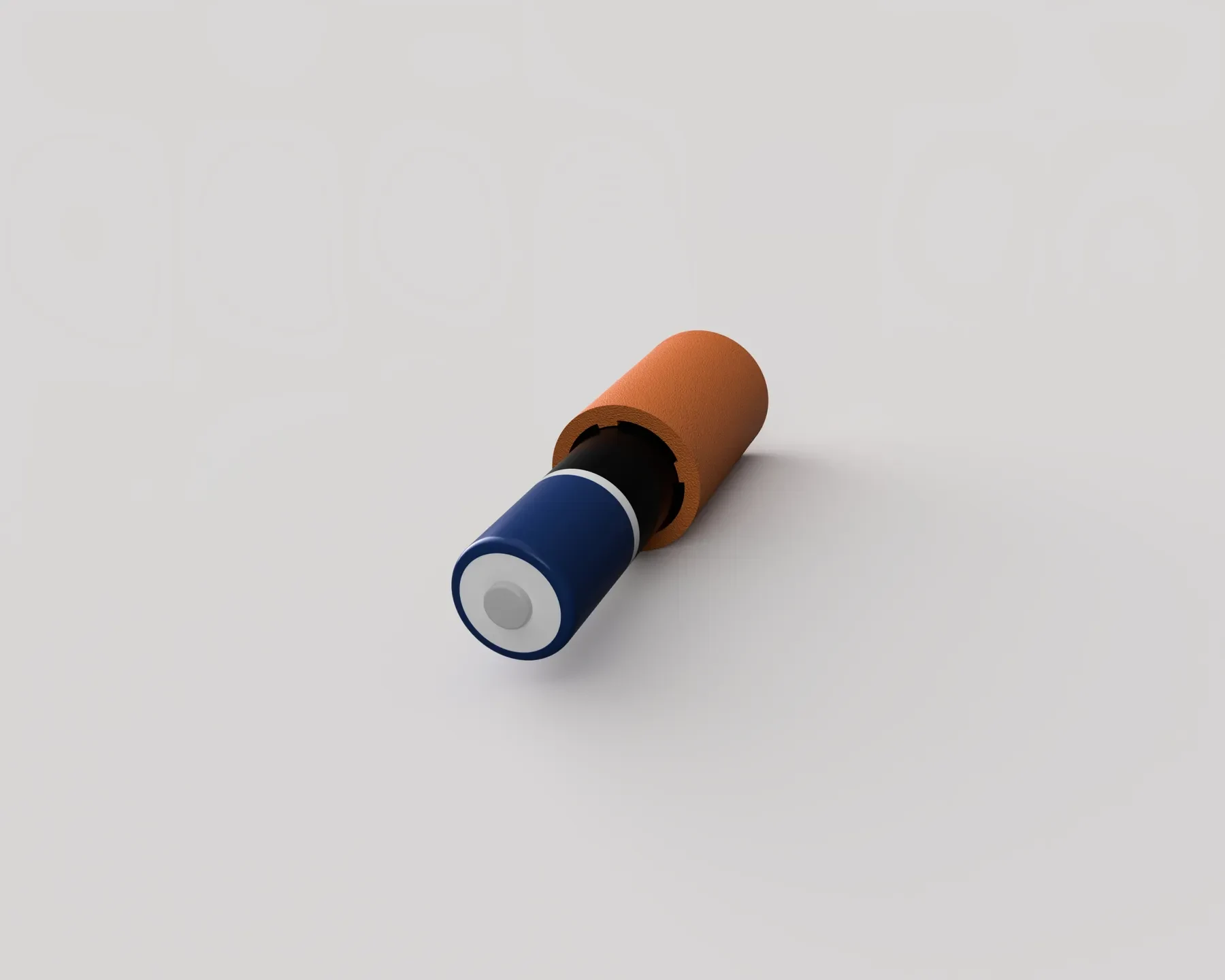

Батарейка ААА вставляется в нижний корпус.

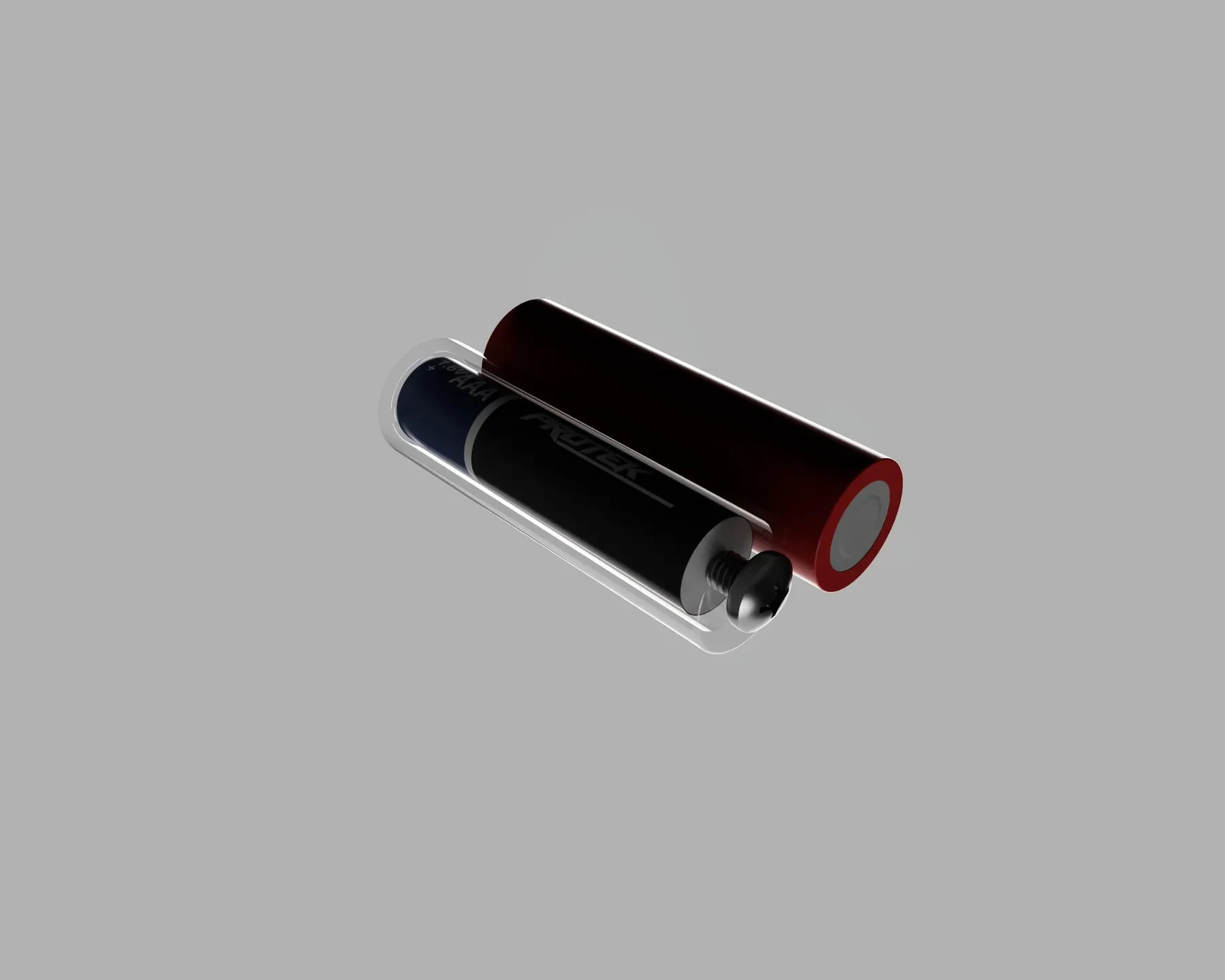

Винт М4, расположенный в в��рхней части, обеспечивает проводимость между положительной клеммой ААА и положительным контактом АА устройства.

Длина винта компенсирует небольшие допуски и обеспечивает стабильное соединение.

Рекомендуемые настройки печати

Материал: PLA или PETG.

Высота слоя: 0,2 мм

Заполнение: 20-30%

Поддерживает: Не требуется

Периметры: 3

Ориентация: печатайте детали вертикально для максимальной точности контакта.

Размеры

Общая длина: 50 мм (стандарт АА)

Внешний диаметр: 14 мм

Внутренний корпус AAA: 10,5 мм

Винтовое гнездо: Стандартное M4

Сборка

Вставьте батарею AAA в нижнюю часть.

Вверните болт М4 в верхнюю часть до упора.

Соедините две части вместе.

Вставьте адаптер в устройство как стандартную батарею АА.

⚠ Указания по безопасности

Не используйте в устройствах с высоким энергопотреблением (мощные моторы, вспышки фотокамер и т. д.).

Убедитесь, что винт правильно затянут, чтобы избежать плохого электрического контакта.

Не используйте поврежденные батареи.

Лицензия

Этот проект выпущен под лицензией Creative Commons — Attribution.
