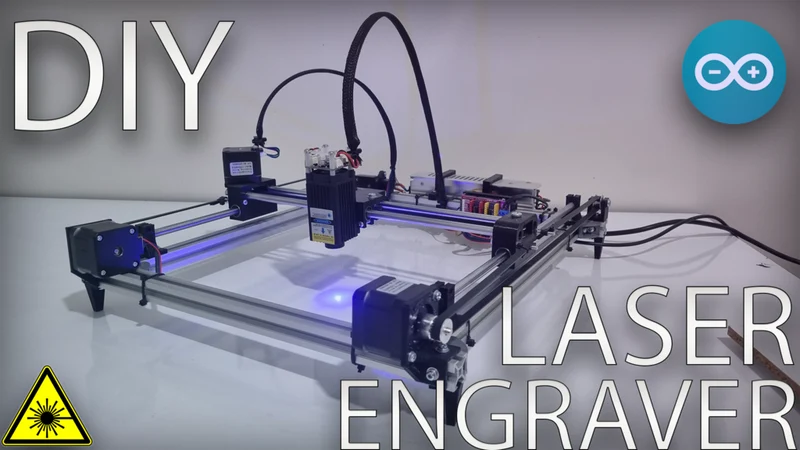

Лазерный Гравер

Это обычный лазерный гравер. Вы можете настроить его, если дизайн не соответствует вашим стандартам. Я добавил файлы SolidWorks.

Надеюсь, вам, ребята, понравится :)

Как собрать и протестировать: https://youtu.be/NyUJvcocJpA

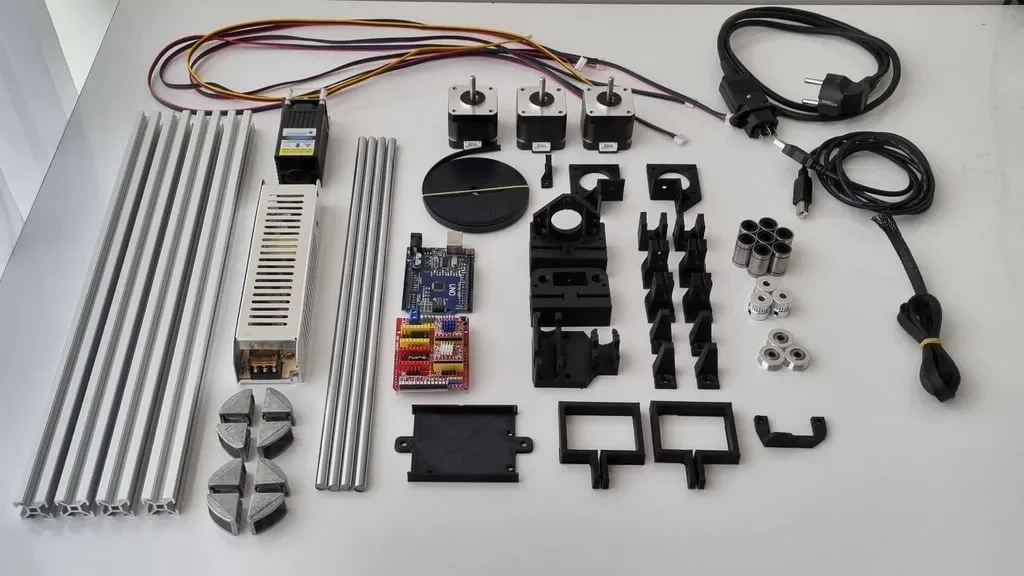

Список деталей: 4x 350 мм, 8 мм гладкий стержень 4x 390 мм 20x20 мм сигма-профиль 8x 20x20 мм угловые кронштейны 7x 8 мм линейный подшипник 3x 17hs4401 nema17 шаговый двигатель 3x 20-зубчатый шкив 3x натяжной ролик 1x Arduino Uno 1x Arduino Uno Экран ЧПУ 2 шаговых двигателя a4988, ремень ГРМ длиной 6 мм, 3 метра, блок питания 12 В, 10 А, кабель питания 220 В, розетка для 220 В (папа + гнездо), лазерный модуль 4 Вт (оптическая мощность 4 Вт), кабельная муфта на молнии

Список болтов: (на всякий случай возьмите побольше каждого болта :D )

м5 3х20мм
м4 18х10мм
м4 2х20мм
м3 32х10мм
м3 5х40мм
м3 2х15мм
м3 3х25мм
m4 18xT-гайка: https://www.thingiverse.com/thing:951730
m3 17xT-гайка: https://www.thingiverse.com/thing:3050607/files
+Гайки м3, м4 +Шайбы
