Зажим для рук SuperMod (упрощенный)

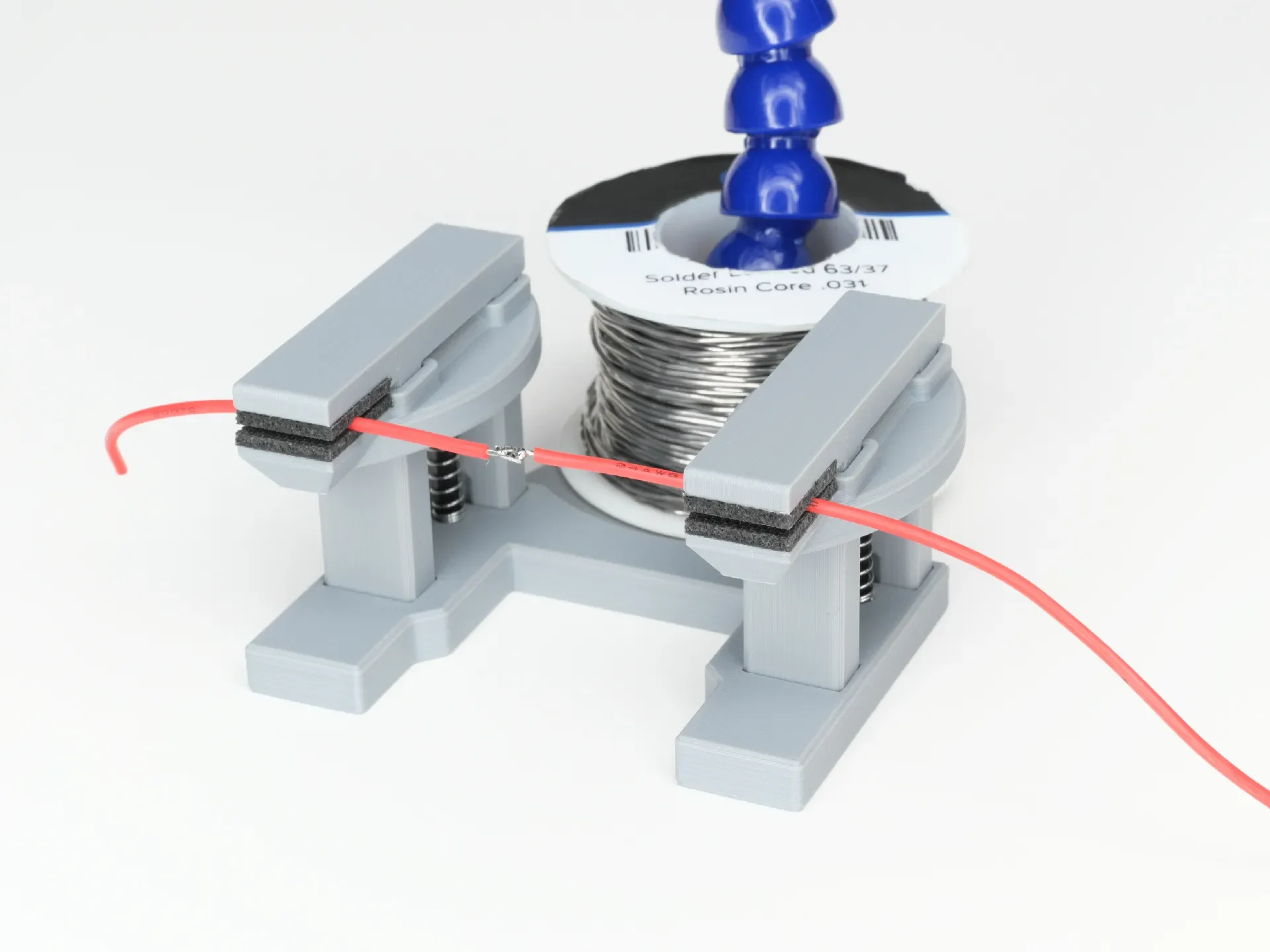

Быстро и легко зажимайте все мелкие предметы с помощью этих пружинных параллельных зажимов. Я постарался сделать конструкцию простой, детали можно было легко распечатать, а также обновил САПР, чтобы она соответствовала другим зажимам SuperMod.

Актуальный список дизайнов SuperMod можно найти здесь: https://www.printables.com/@FlyingGyrscope/collections/2284604.

Ключевые особенности
Упрощенные детали и крепежи
Печатные пружины или пружины ручки
Улучшенная организация файлов
Настройка с помощью файлов шагов
Без поддержек — предназначен для печати FDM.
С чего начать?

(1) Выберите крепления. В метрической версии используются винты M3, а в британской версии — 4-40. Чтобы упростить этот проект, все винты ввинчены в пластик. Такая маленькая пластиковая резьба легко изнашивается, но при осторожном обращении она должна прослужить около дюжины циклов вставки. Обязательно затяните винты вручную и остановитесь, как только они достигнут нижнего предела.

(2) Выберите между вертикальными или горизонтальными зажимами. Затем выберите между печатными пружинами или пружинами-ручками.

(3) Наконец, с помощью напильника сгладьте неровности на движущихся частях.

Сортировка файлов

Выбор базы прост. Резьбовое отверстие имеет размер 1-4 NPT, разъем, который часто встречается на гибких помощниках. Обычный цилиндр сзади представляет собой держатель катушки для припоя.

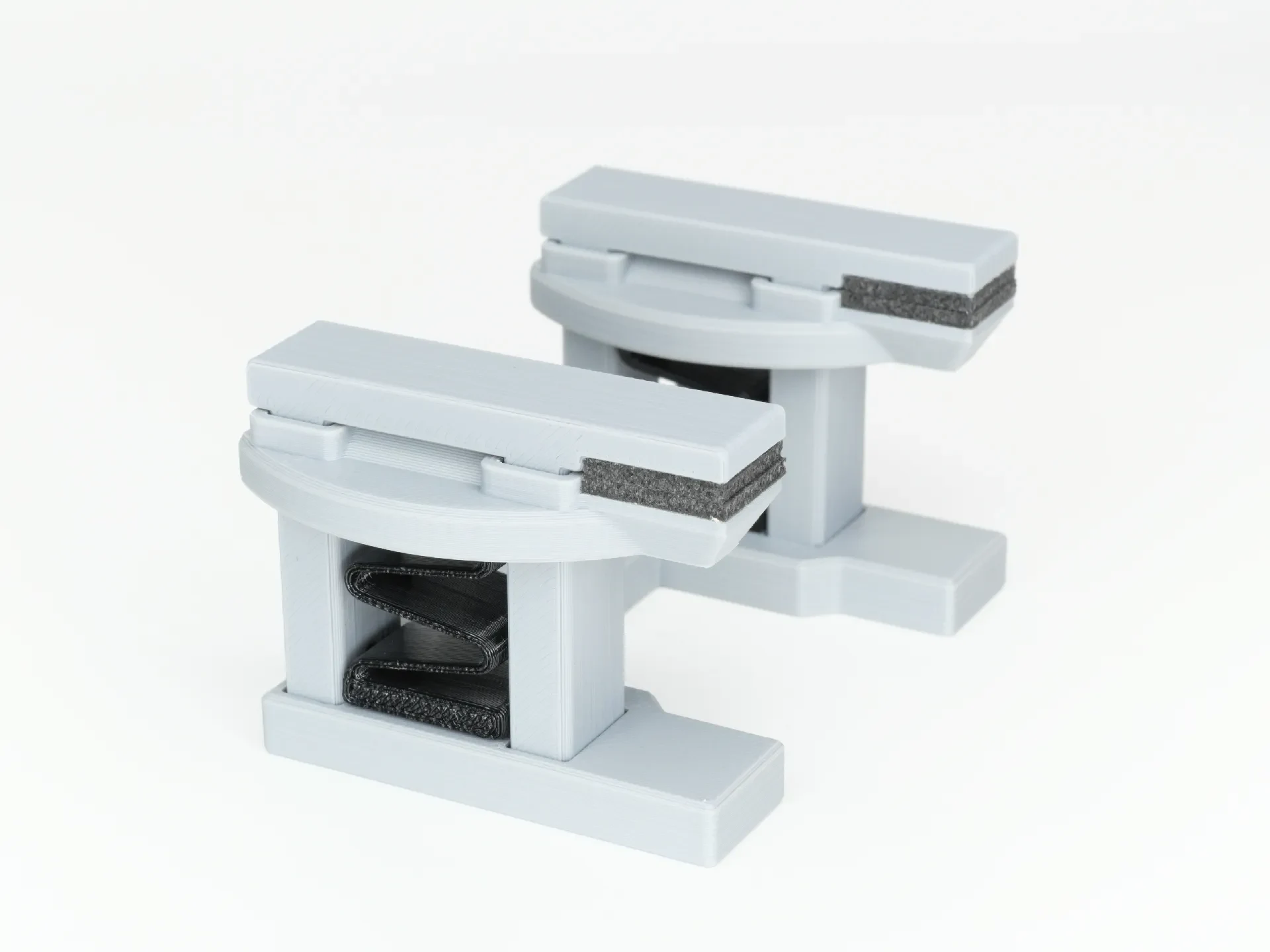

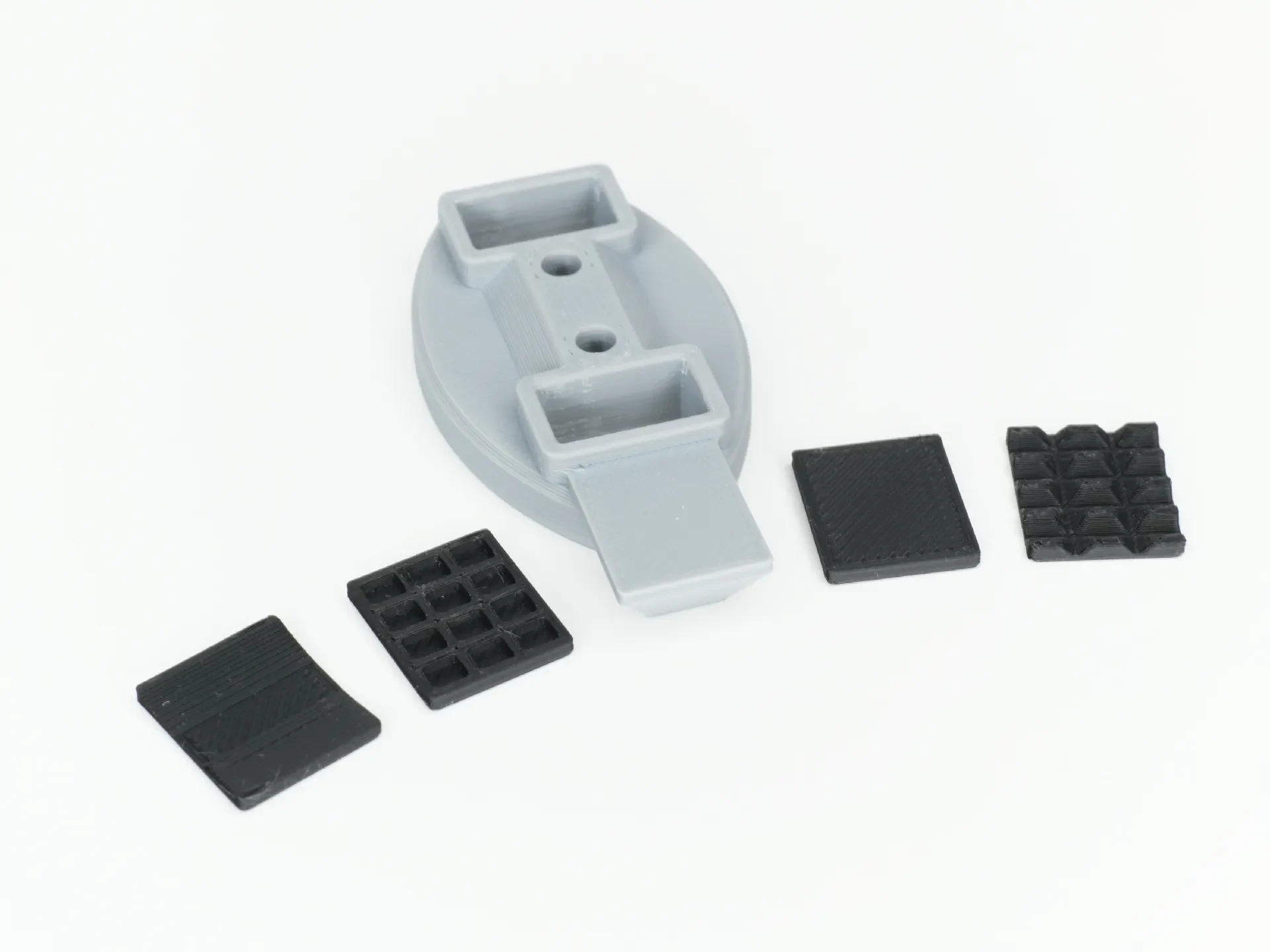

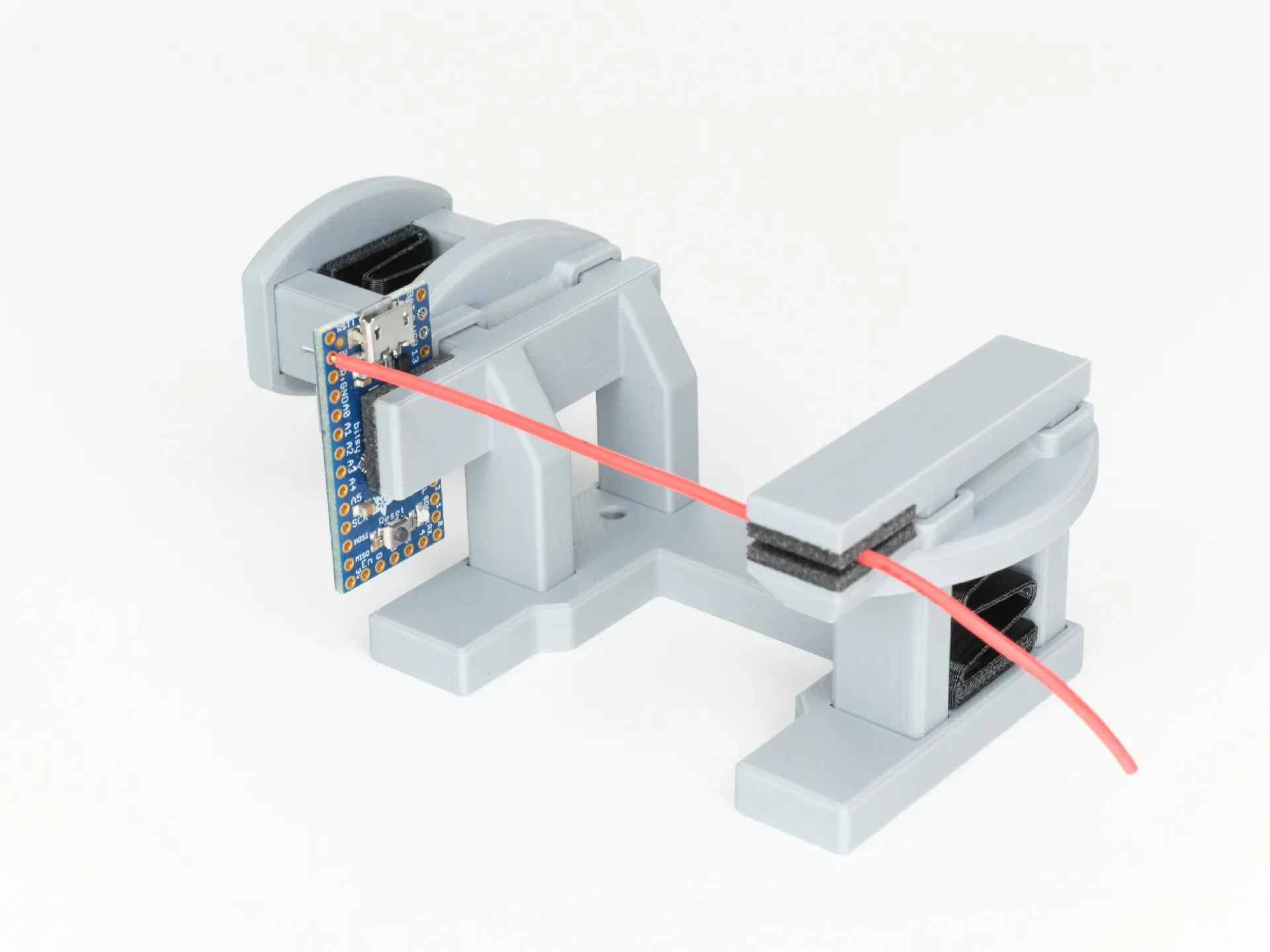

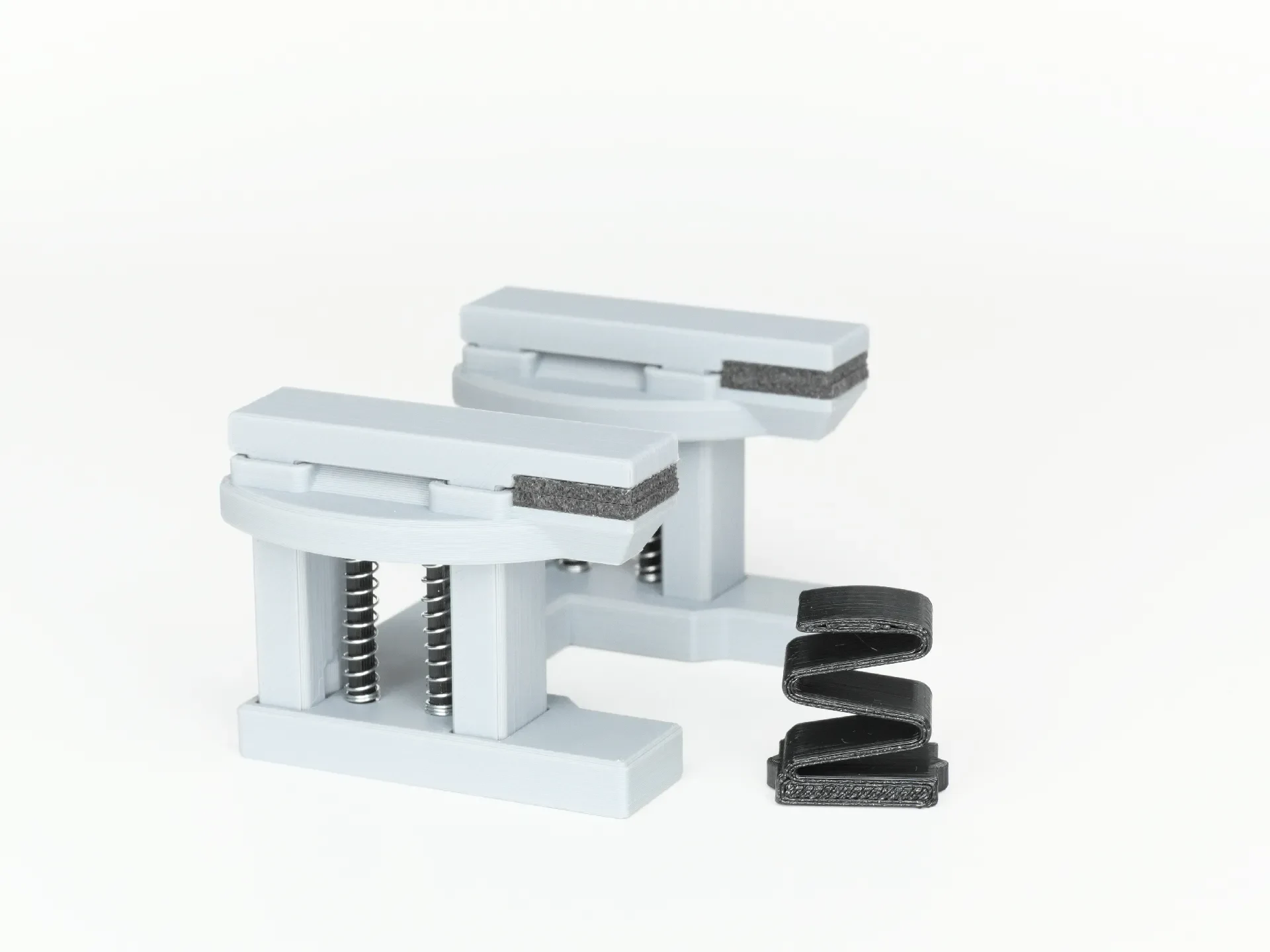

Параллельные зажимы бывают вертикальными и горизонтальными, и в каждом из них используется печатная пружина или пружина-ручка. Вы можете отразить горизонтальную зажимную башню в слайсере, чтобы она скользила в противоположном направлении. Внутри 3mf вы найдете четыре варианта зажимных захватов. Выберите свой любимый стиль и распечатайте две копии: одну для башни и одну для скользящего зажима.

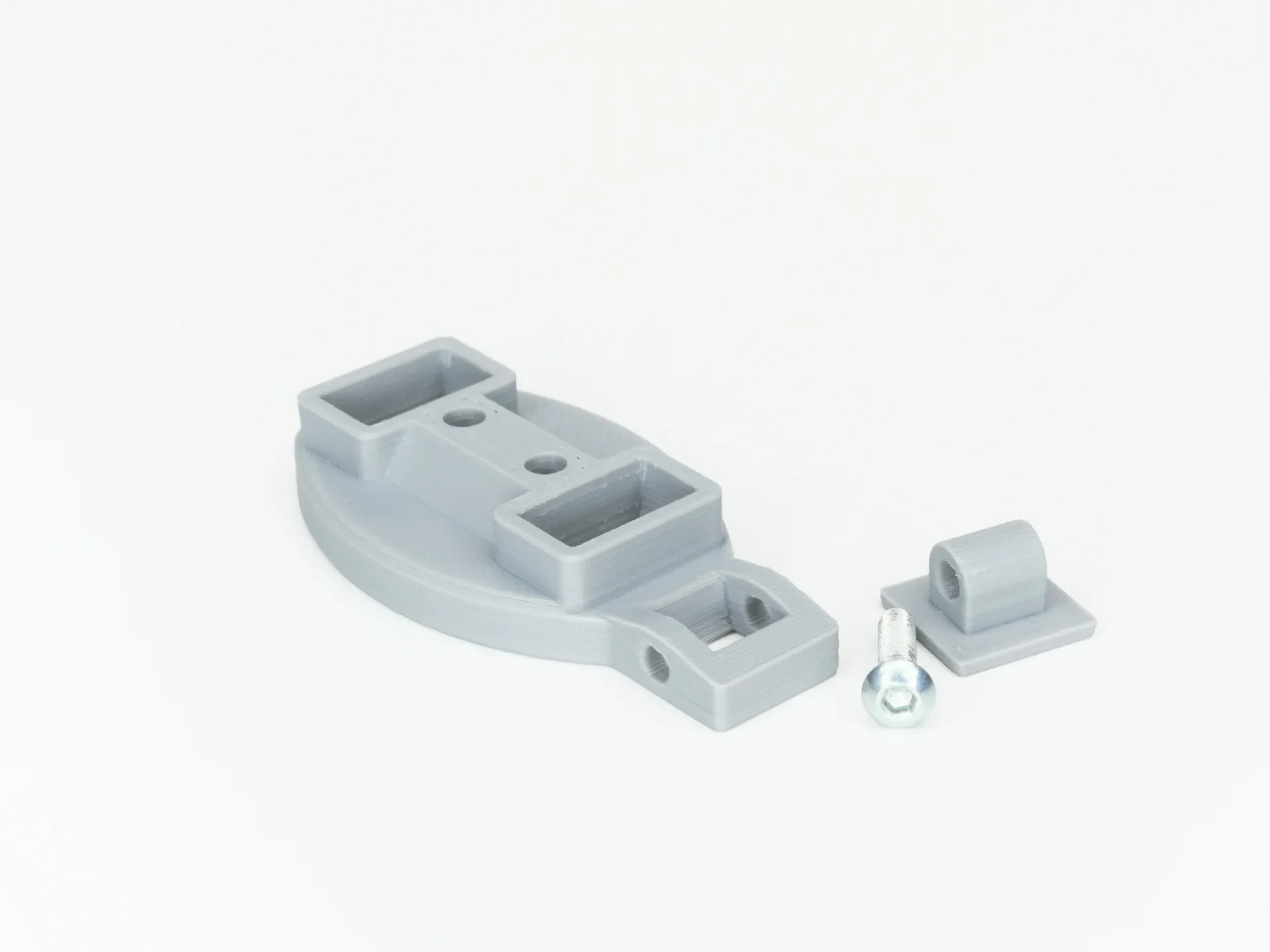

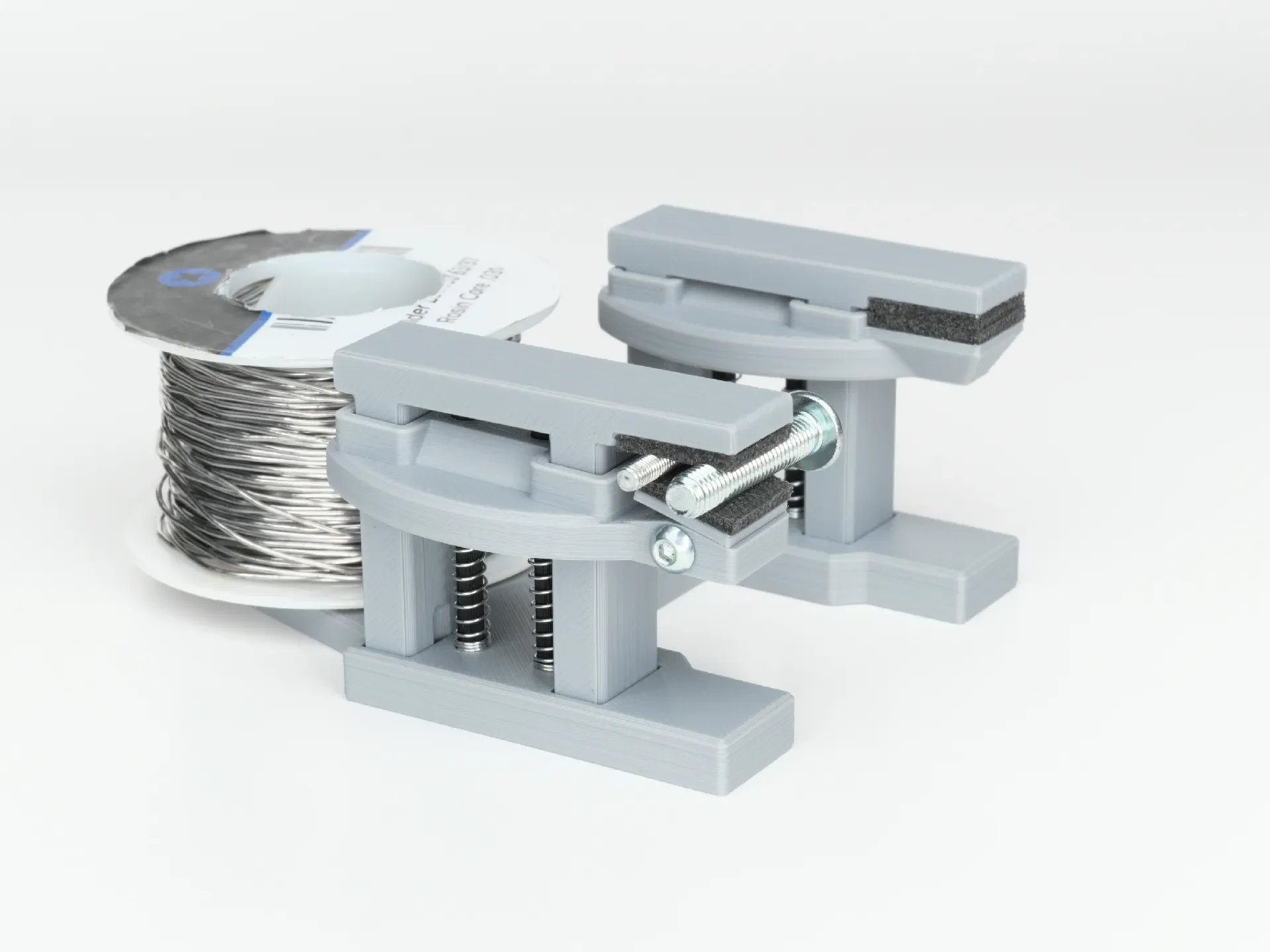

Поворотная губка для параллельных зажимов разделена на отдельные 3mf. Прижимная поверхность урезана, чтобы освободить место для поворотного механизма, а размеры рукояток немного другого размера.

Метрические крепежи

Для каждой вертикальной башни используются (2) винта M3x8 мм (или до 12 мм). Для каждой горизонтальной башни используются (4) винта M3x8 мм (или до 12 мм).

В поворотном зажиме используется (1) винт M3x12 мм.

Императорский крепеж

Для каждой вертикальной башни используются (2) винта 4-40x3/8 дюйма (или до 1/2 дюйма). Для каждой горизонтальной башни используются (4) винта 4-40x3/8 дюйма (или до 1/2 дюйма).

Поворотный зажим использует (1) винт 4-40x1/2 дюйма.

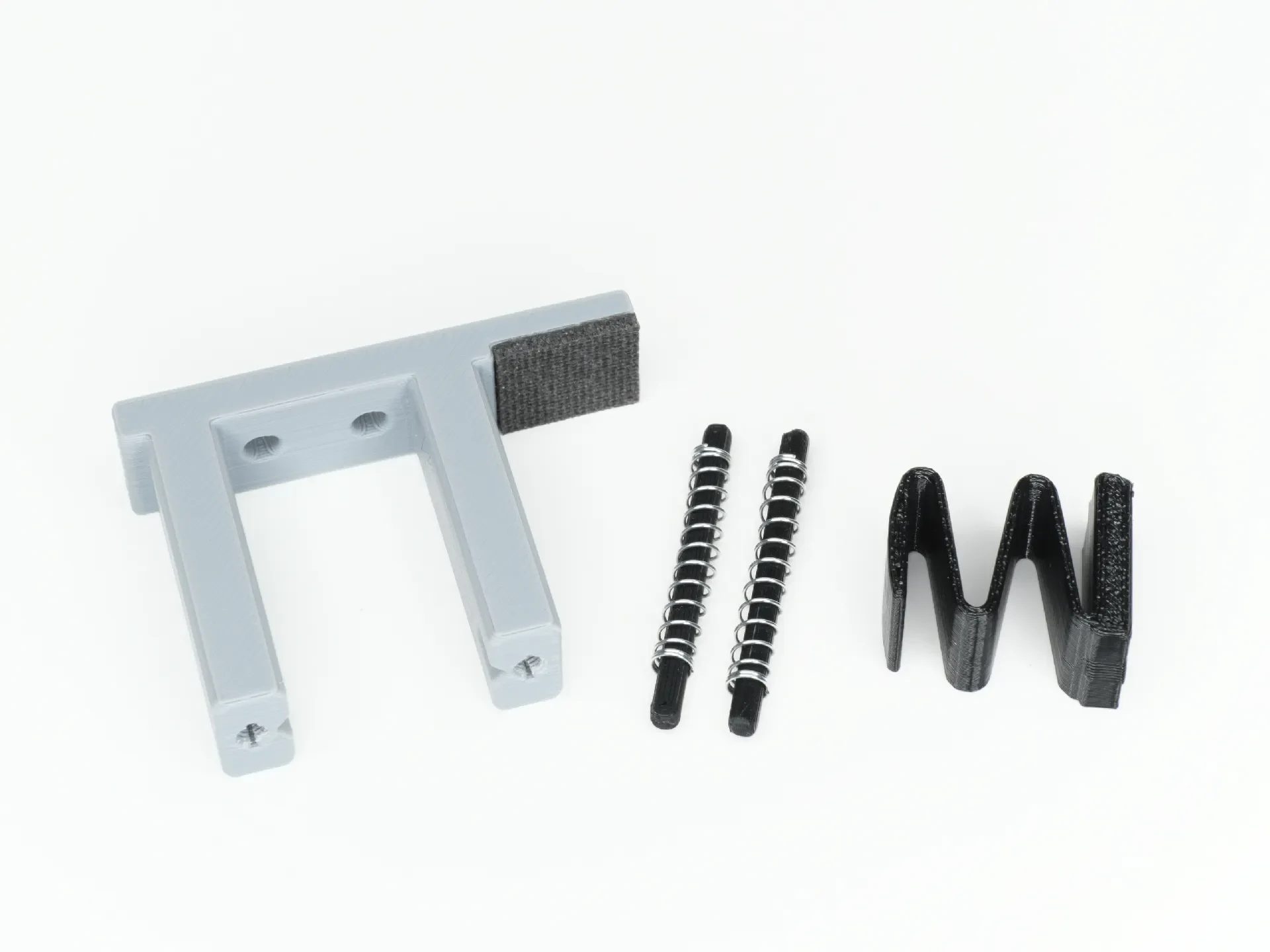

Пружины для параллельных зажимов

Вы можете сделать пружины самостоятельно для проекта, в основном печатного. PETG — лучший выбор, хотя ABS и нейлон также подойдут. PLA не является хорошей нитью для пружин.

Вы также можете перепрофилировать пружины от щелкающей ручки. Я разработал пружины длиной 25 мм (1 дюйм). Если у вас слишком короткие, вам придется использовать проставку. Масштабируйте размер Z, чтобы сделать прокладку любой высоты.

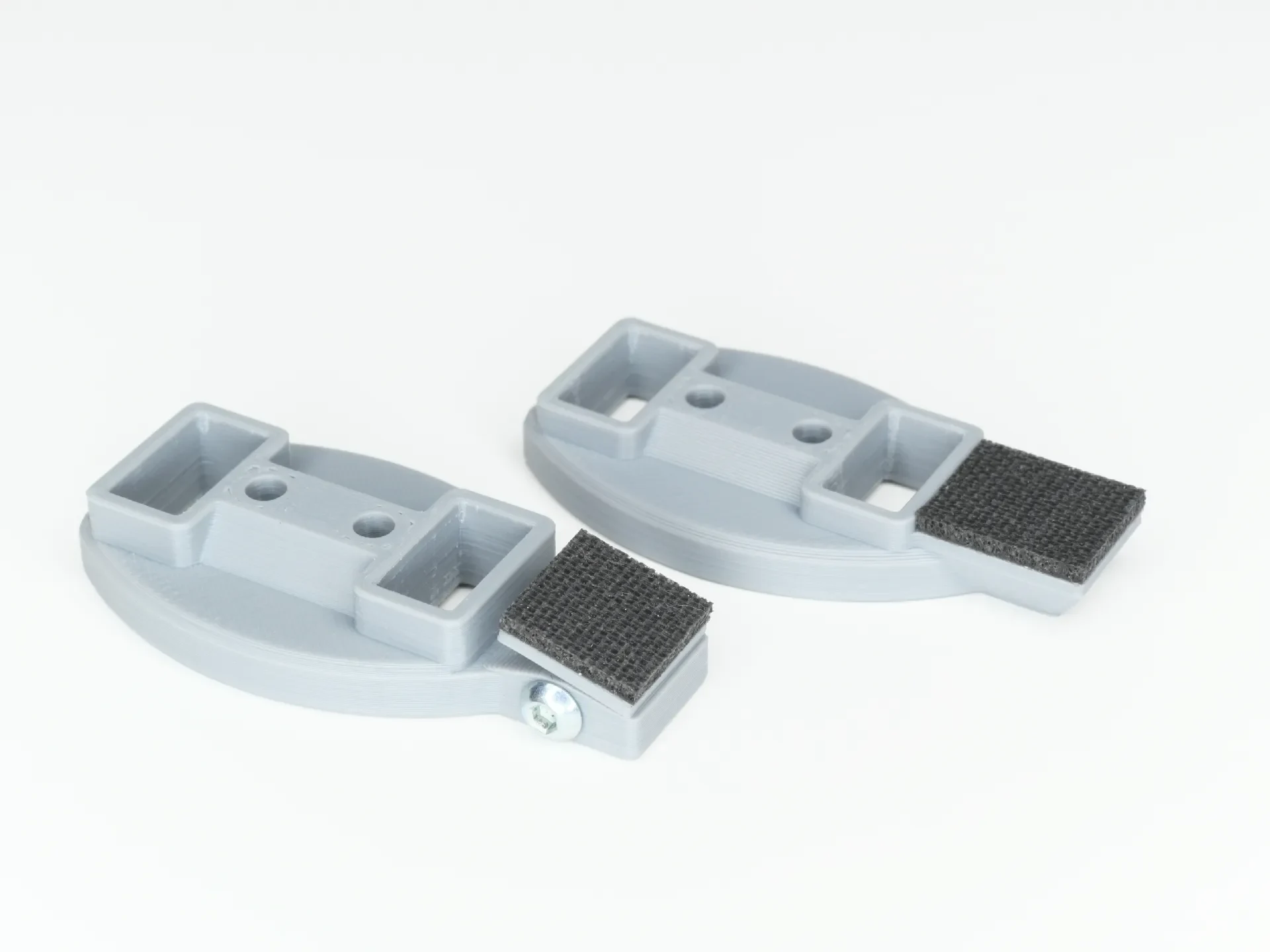

Приклеивание и зажимные ручки

На место приклеиваются ручки для параллельных зажимов. Вы можете использовать ТПУ, чтобы сделать мягкие ручки. Если вы паяете с помощью зажимов, я рекомендую использовать высокотемпературные нити для захватов или добавить защитную каптоновую ленту.

В качестве альтернативы вы можете использовать липкую ленту или противоскользящие накладки для ковра, мебели, ручек инструментов… Я использовал этот ��улон высокотемпературного силикона с клейкой основой: https://www.mcmaster.com/1411N201/.

Сборка и заключительные замечания

Вы можете использовать компенсацию размера XY в PrusaSlicer, чтобы точно настроить соответствие частей друг другу. Положительное значение делает посадку более плотной, а отрицательное значение делает посадку более свободной.

История

Да, технически это ремикс, но я не обозначил его как таковой. Я удалил оригинал, потому что новый дизайн лучше во всех отношениях. На данный момент это самый старый (но обновленный) опубликованный дизайн.

Так как данный дизайн является обновлением без каких-либо кардинальных изменений, я просто обновляю файлы и описание. Однако каждая часть немного изменилась. Если вы вернулись на эту страницу, чтобы распечатать больше деталей, вам понадобится совершенно новый набор.

Основное обновление: Я перевел этот проект из состояния архива в обновленный с новым названием. Каждая часть немного изменилась.
