Детали динамиков в стиле Klipsch RP-600M........

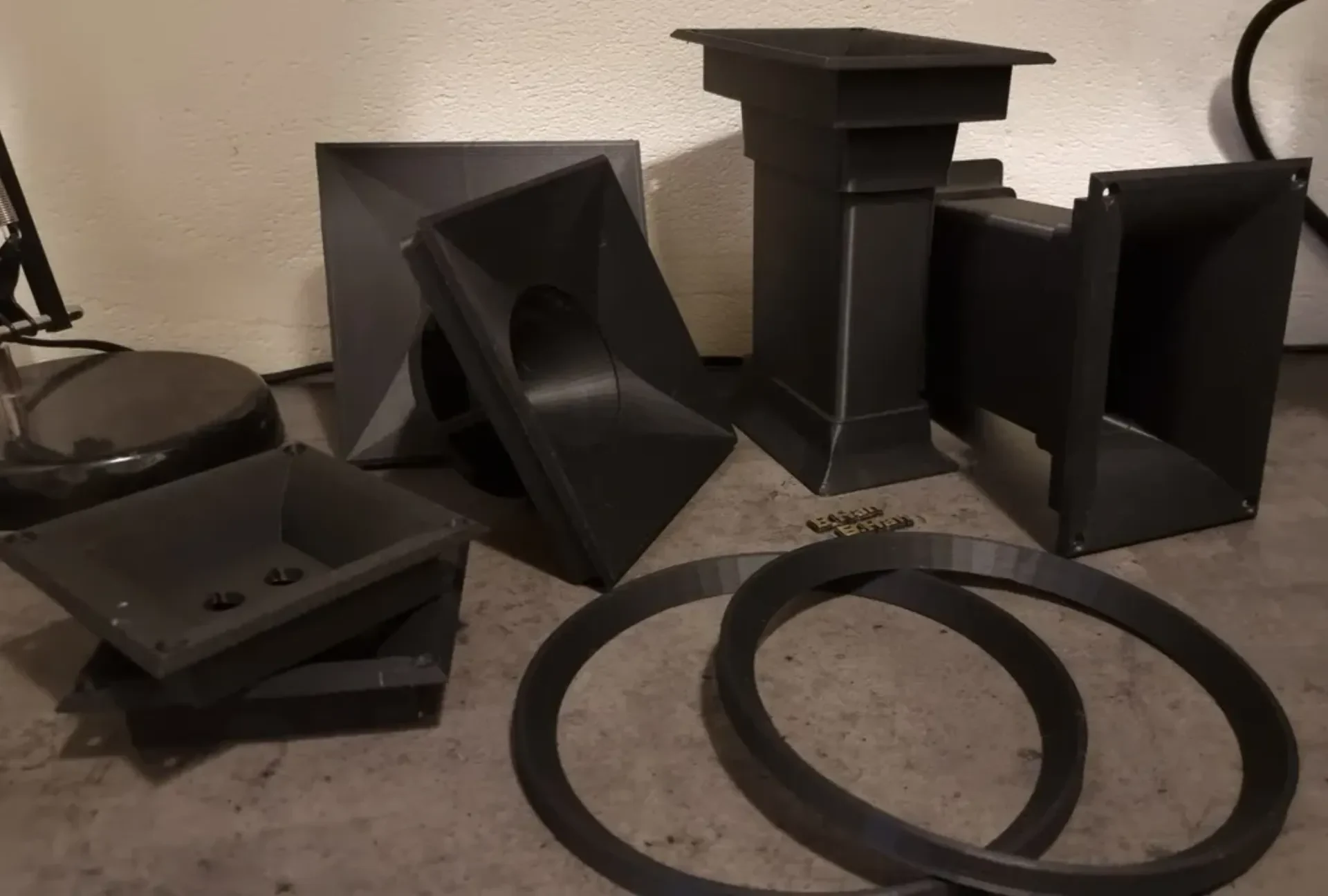

Я разработал некоторые детали для колонок в стиле Klipsch, сделанных своими руками. Меня вдохновили колонки РП-600М.
Дизайн

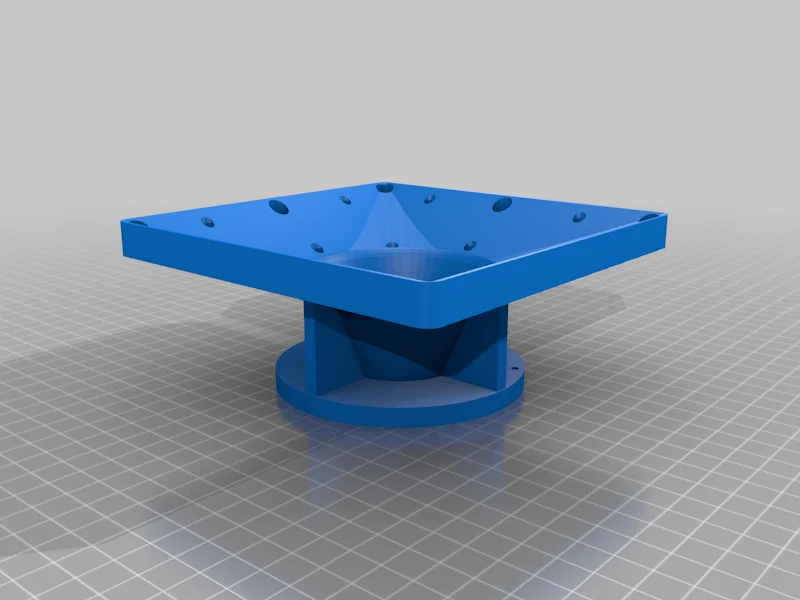

Рупор динамика (2 части) предназначен для твитера Peerless D19TD05-08, но может подойти и к другим.
6,5" НЧ динамик «FR-65YL-M» с aliexpress.

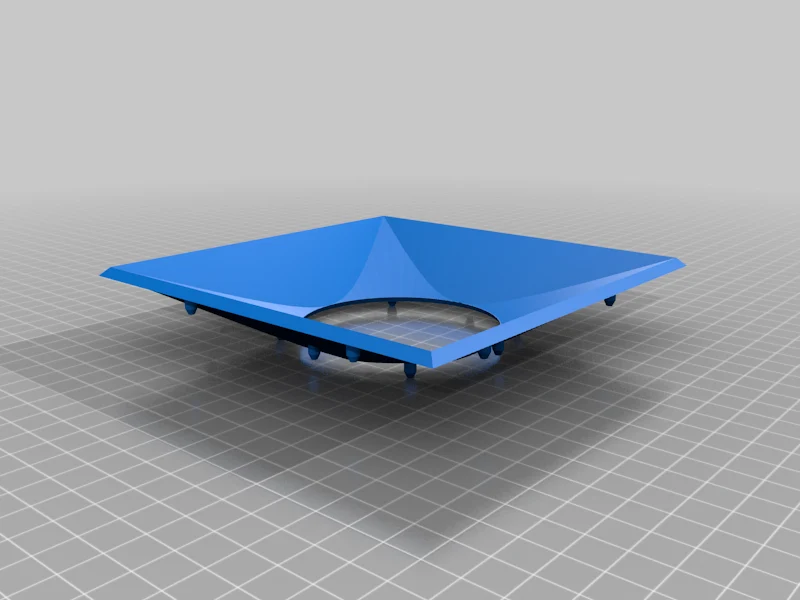

Накладное кольцо низкочастотного динамика предназначено для низкочастотного динамика диаметром 6,5 дюйма.

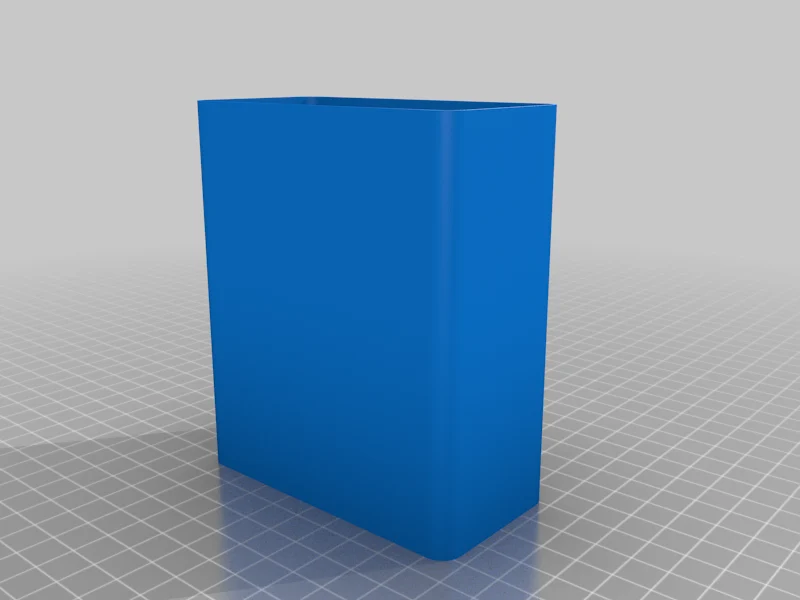

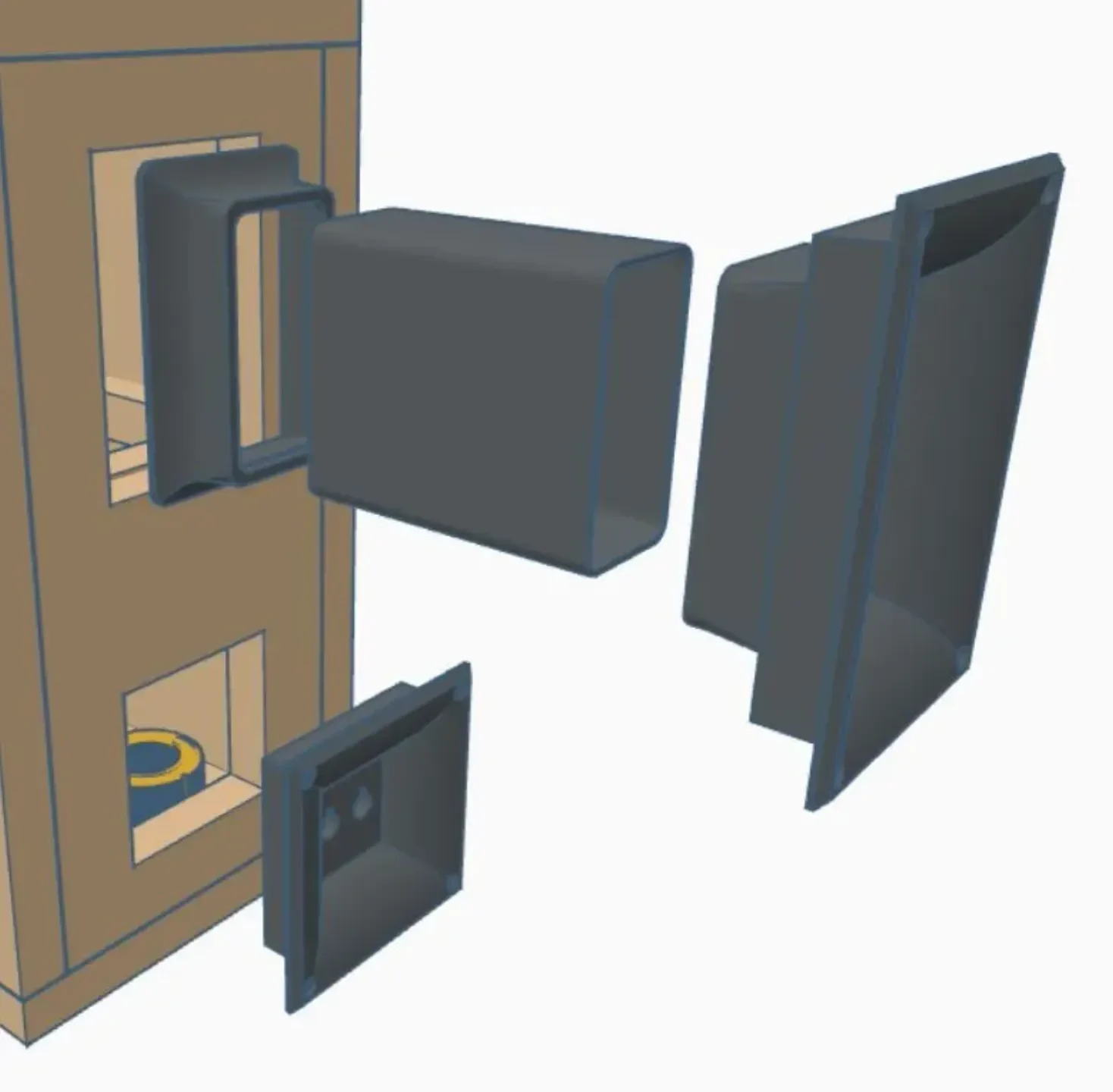

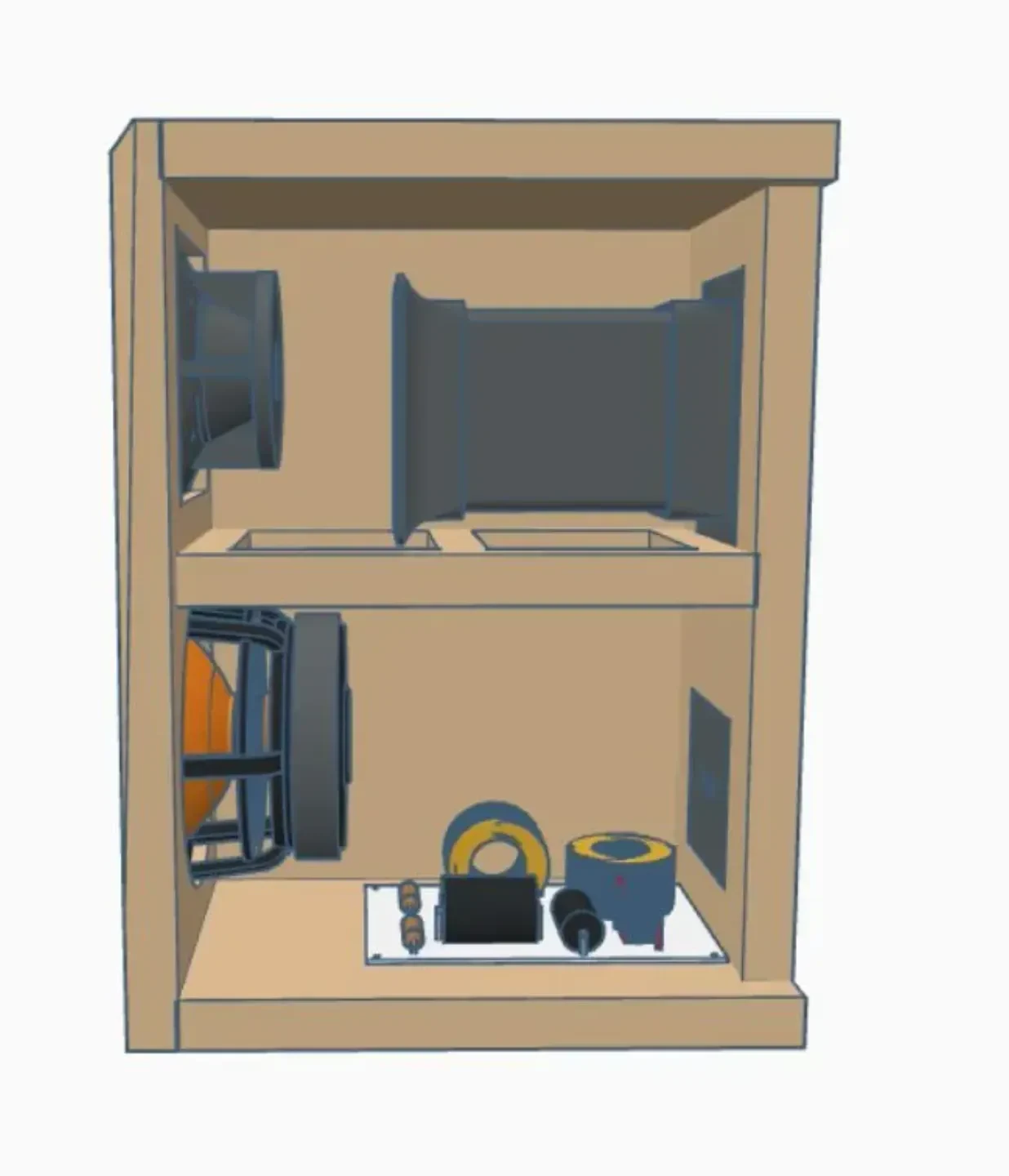

Bassreflex Pipe и Flareport рассчитаны на шкаф (толщина стенки 22 мм) с внутренним объемом 14 л.

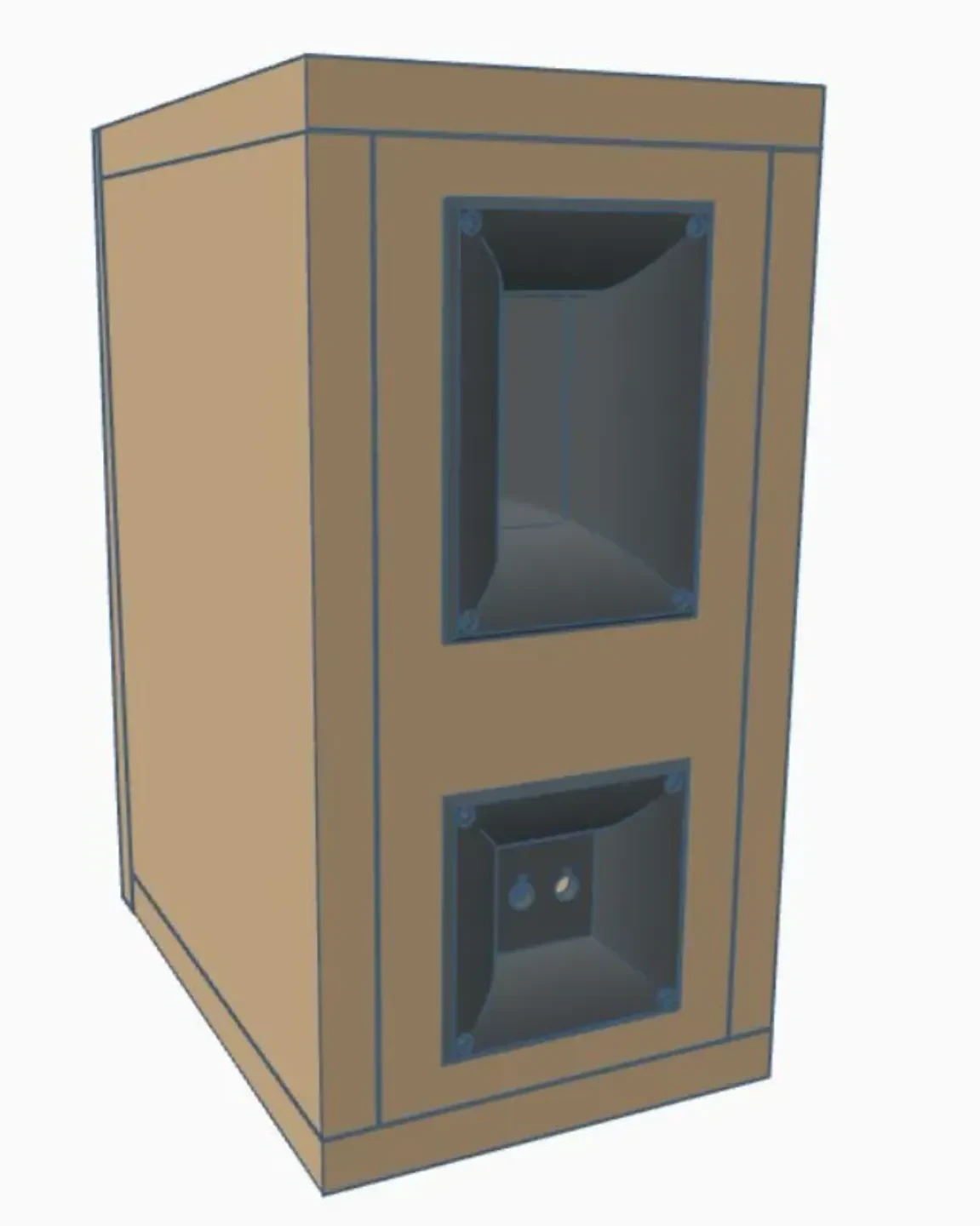

Клеммная пластина предназначена для крепления к клеммной колодке Dayton Audio BPP-G Premium.
Вырезы
Рупор динамика 142 x 142 мм, 125 x 125 мм

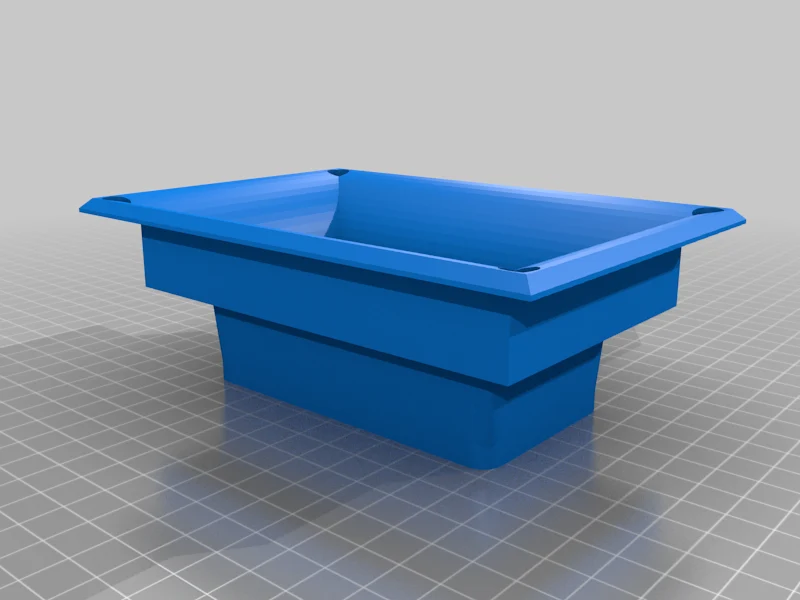

Раструбный порт 130 x 85 мм
Клеммная пластина 80 x 80 мм
ОБНОВЛЕНИЕ 15 февраля 2022 г.!
Добавлено накладное кольцо для низкочастотного динамика диаметром 6,5 дюйма.
ОБНОВЛЕНИЕ 17 февраля 2022 г.!
В настоящее время я переделываю Факельный порт и Трубу, потому что текущая скорость воздуха составляет 47 м/с. Это может привести к появлению пыхтящего звука или нет из-за расширяющихся концов.
ОБНОВЛЕНИЕ 18 февраля 2022 г.!
Добавлены новые внешний факельный порт, труба и внутренний факельный порт. (Частота порта: 60 Гц, скорость воздуха: 26,09 м/с). Удалены старый факельный порт и труба.
ОБНОВЛЕНИЕ 18 февраля 2022 г.!
Доработаны рог и терминальная пластина.
ОБНОВЛЕНИЕ 5 апреля 2022 г.!
Работаю над деталями, вдохновленными RP-504C (Центр) и RP-6000F (Напольный). Я буду загружать их позже.
ОБНОВЛЕНИЕ 20 апреля 2022 г.!
Доработал накладное кольцо НЧ динамика и снял старое.
Настройки печати
Принтер:
Креативность Эндер 3 V2
Плоты:
Не имеет значения
Поддерживает:
Да
Разрешение:
0,10 — 0,16
Заполнение:
40-100%
Нить:
Любой Любой
Любой
Примечания:
Поддерживает: Зиг-Заг, 10%, 45 градусов.
Обложка Horn с принтом и красивой частью вверх
