Коробка для проекта батареи Ryobi
Источник:

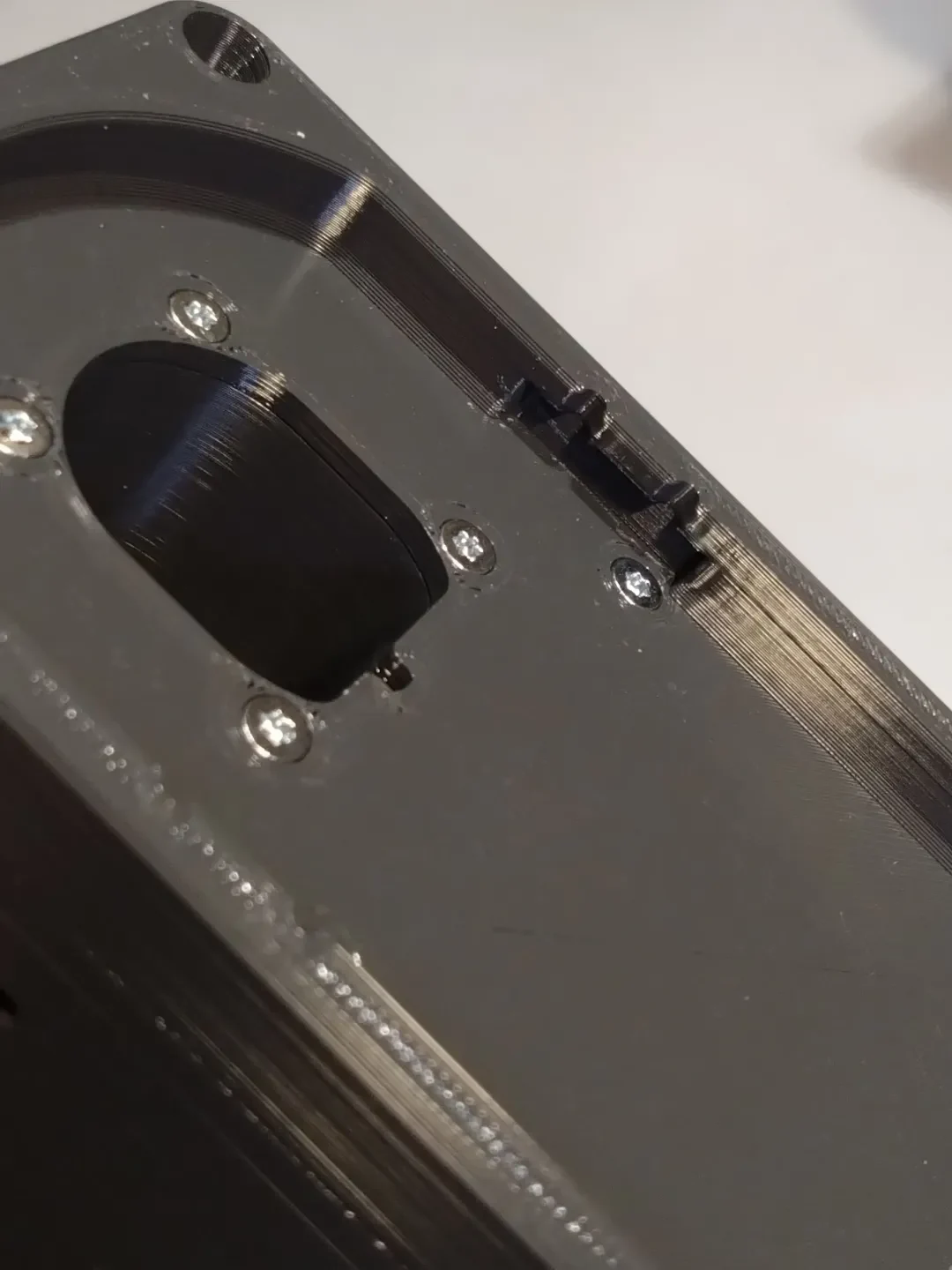

Обновление 13.3.2025: исправлено слишком большое отверстие в середине аккумулятора, новая версия — V1.1. Я не обновлял весь проект STEP, а вместо этого загрузил отдельный файл STEP средней части.

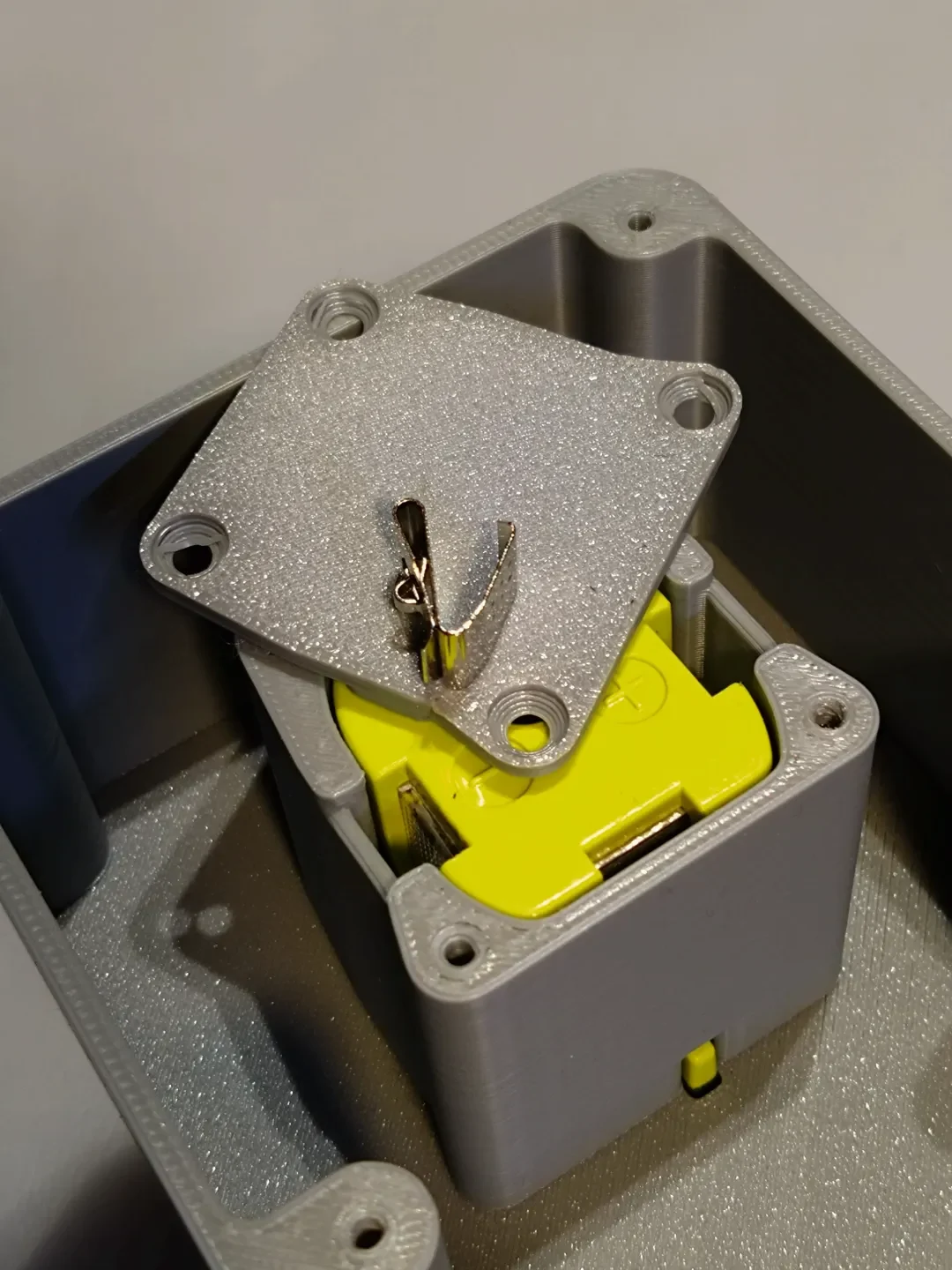

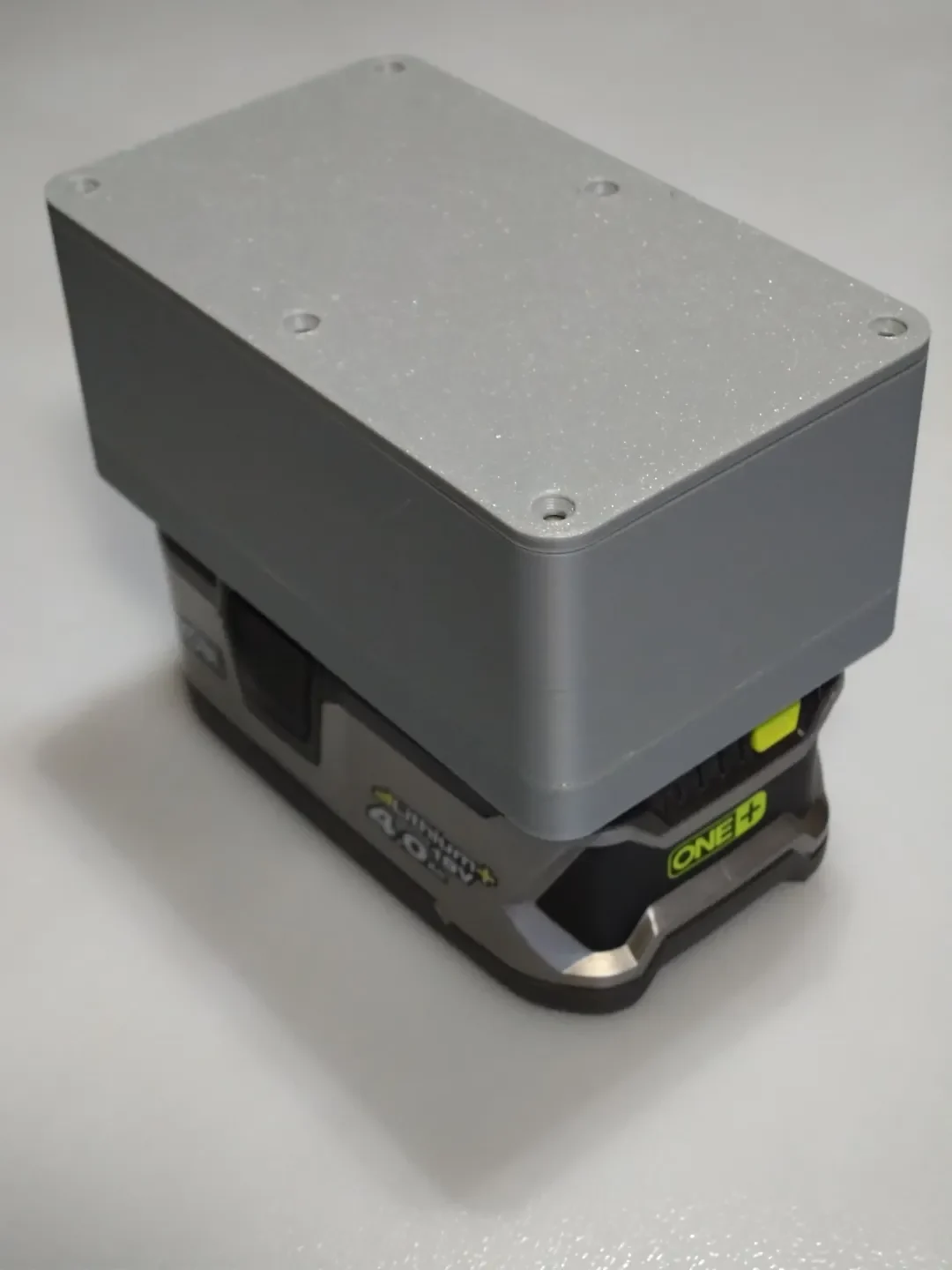

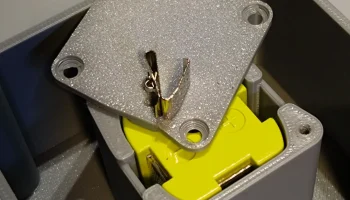

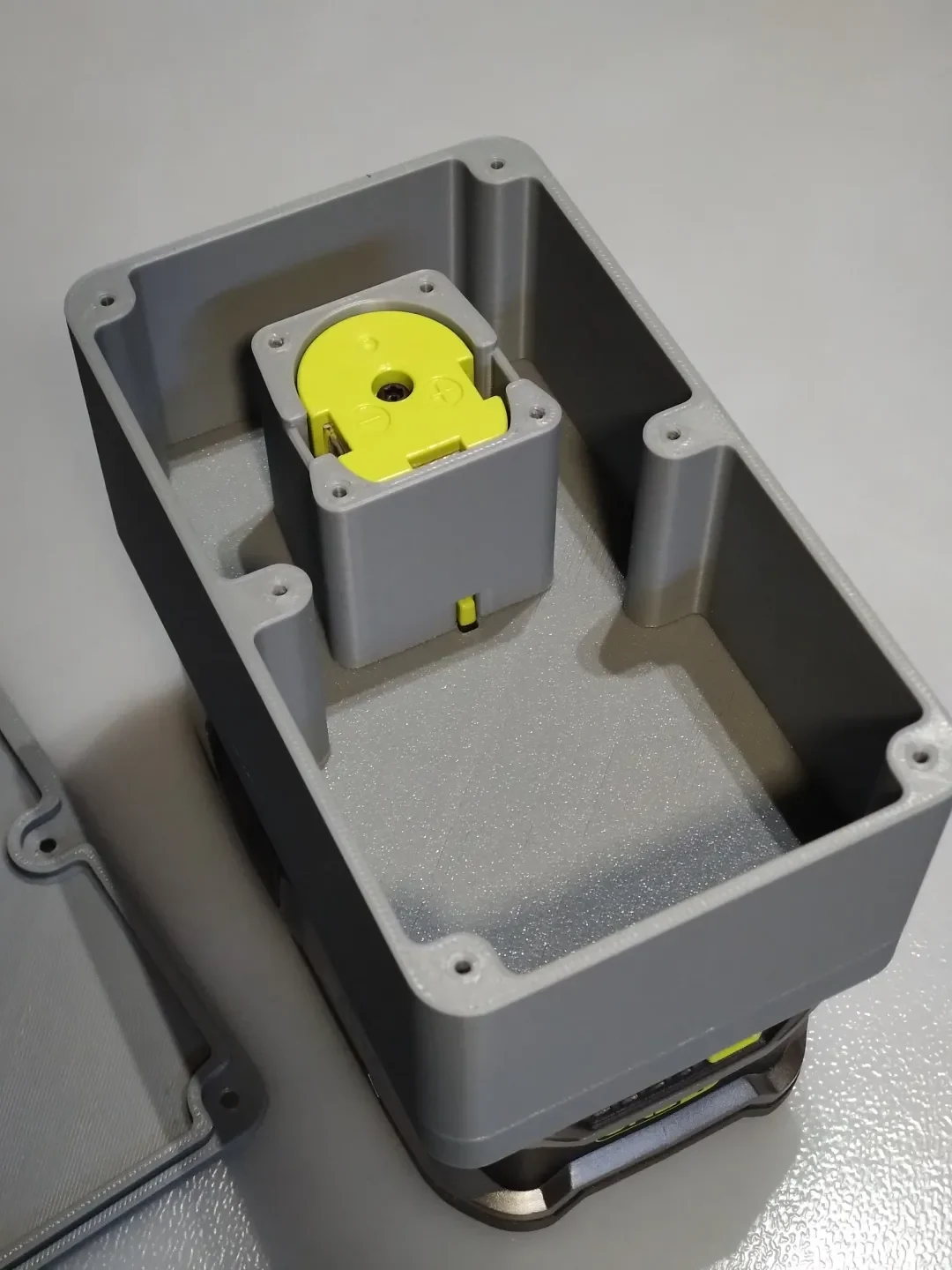

Используйте эту коробку в качестве шаблона для создания собственных проектов электроники с использованием батареи Ryobi. Файл STEP включен для облегчения создания ремиксов. Все, что вам нужно, это несколько контактов батареи Keystone 209 и винты с потайной головкой диаметром 3 мм (диаметр головки 6 мм).

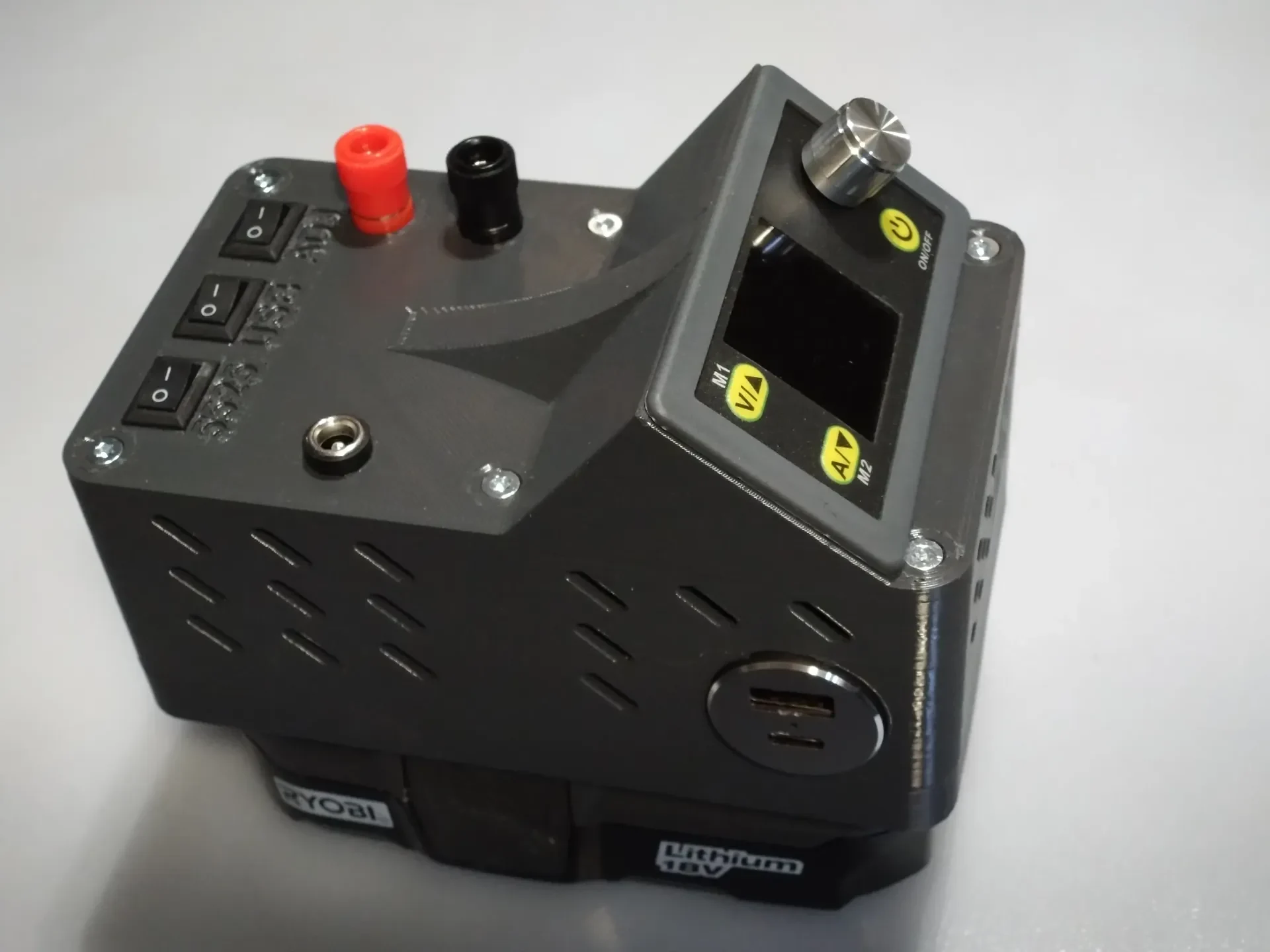

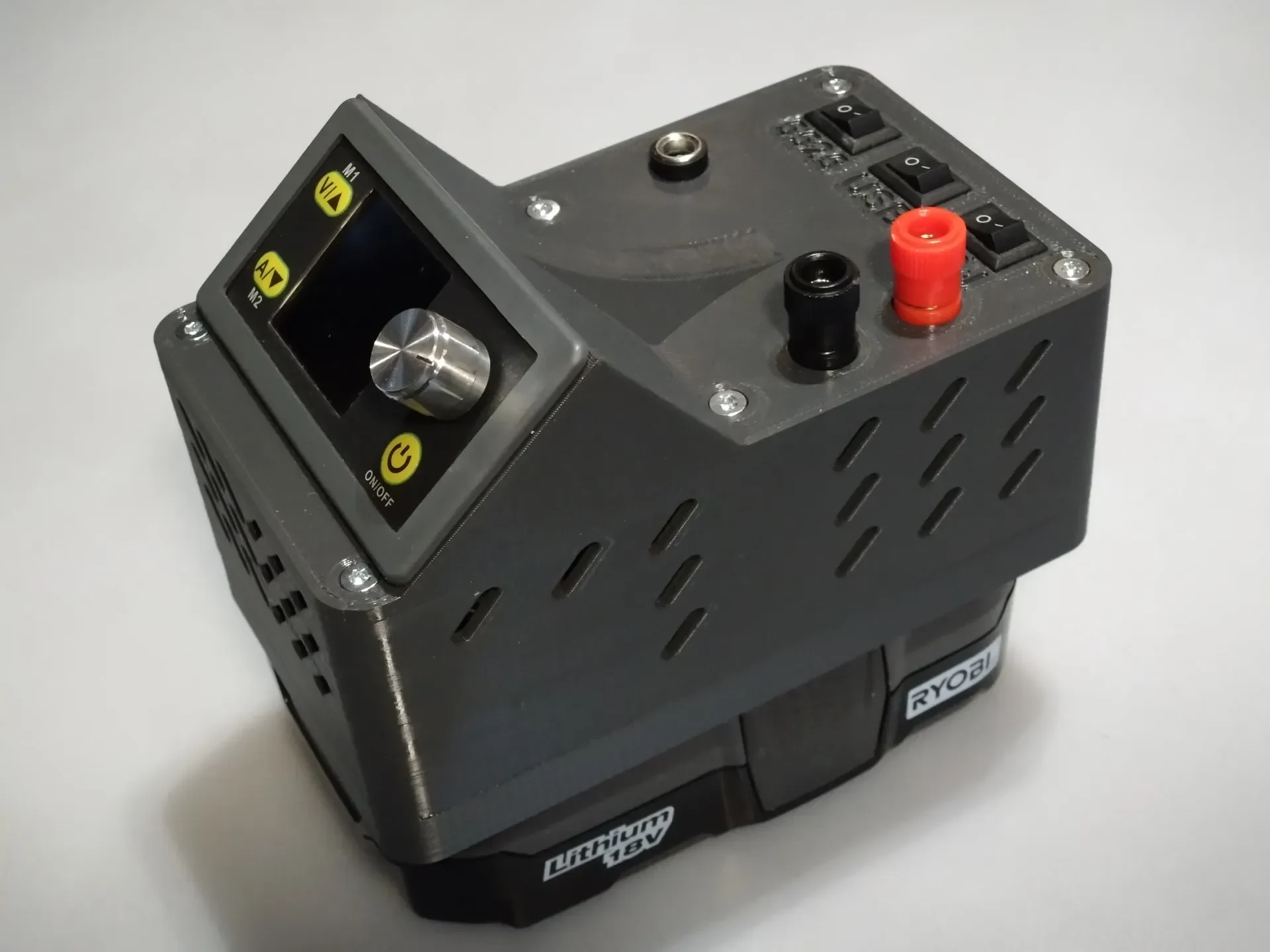

В качестве примера я построил блок вывода напряжения, в котором размещено автомобильное зарядное устройство USB, повышающе-понижающий модуль и прямая розетка 5525. Например, включите паяльник TS-100 и несколько лампочек.
