Лабораторный стенд Источник питания........

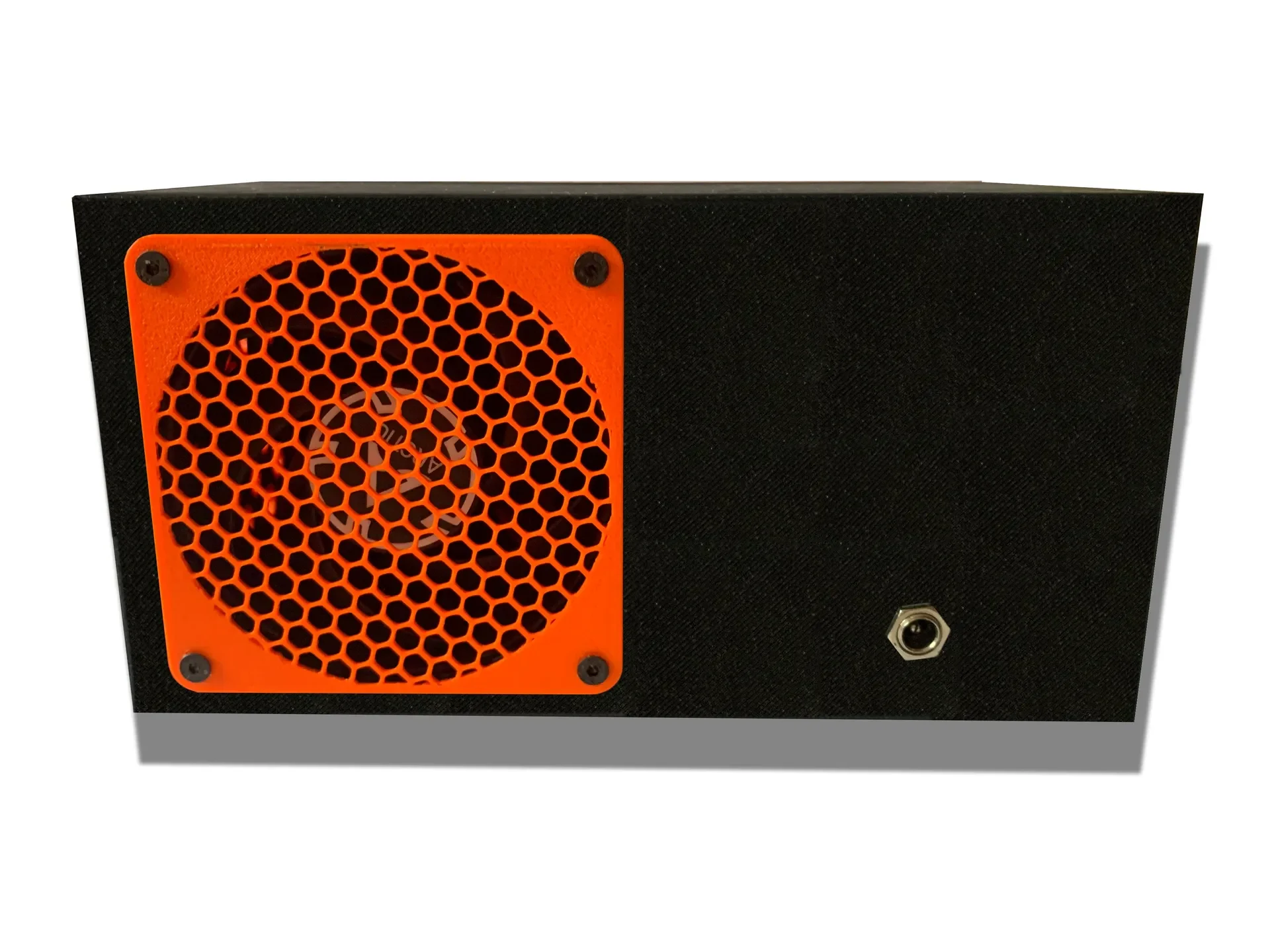

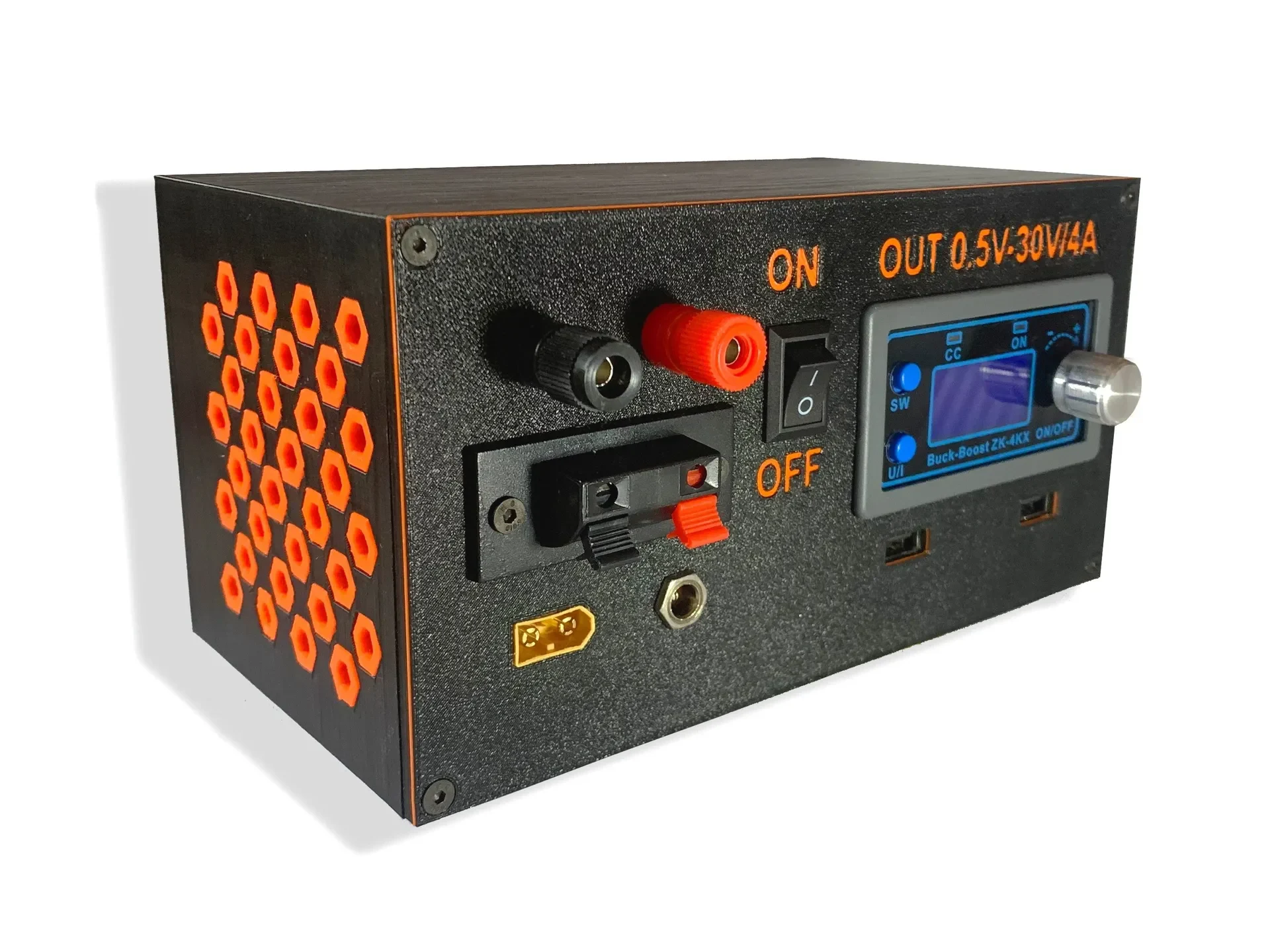

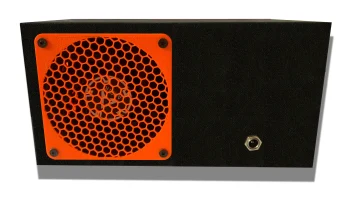

Давно задумался над созданием стендового блока питания и только сейчас дошли руки. В мои руки попал модуль ZK-4KX, который, на мой взгляд, является очень интересным и экономичным повышающим понижающим преобразователем. При выходной мощности выше 35 Вт этот модуль необходимо охлаждать. Для охлаждения будет достаточно вентилятора меньшего размера, но у меня дома был 80-мм вентилятор, поэтому я спроектировал весь блок питания с 80-мм вентилятором. Собранный блок питания имеет размеры 185х95х100мм.

спецификация

ZK-4KX Повышающий преобразователь постоянного тока в постоянный ток

Банановые пробки (я использовал 12х22 мм, но вы можете использовать любые с винтом 4 мм)

Репродукция зажима (с расстоянием между болтами 42 мм)

Розетки постоянного тока 2,1 мм с гайкой

Разъем XT60 (провод 12AWG)

KCD1-102 Кулисный переключатель SPST

QC3.0 USB-зарядное устройство постоянного тока 12-24 В

Охлаждающий вентилятор 12 В, 80 мм

Адаптер питания для ноутбука

Винт M3x8 мм с плоской головкой (4 шт. для передней панели и 2 шт. для репродукционного зажима)

Резьбовые вставки М3 (4 шт., для вкручивания передней панели)

Провода (я использовал 16AWG)

Печать

Я печатал из PET-G с заполнением 20% и 3 периметрами. Чтобы напечатать крышку вентилятора, я использовал модификатор в PrusaSlicer с заполнением Honeycomb 15%.

Важная информация

Автор не несет ответственности за правильное подключение компонентов и обращение с устройством. Все на свой страх и ри��к! Для успешной проводки необходим определенный уровень знаний в области электротехники.

Наслаждаться!
