Поддельная лампа DIYson
Мне очень нравятся работы и канал Стивена Беннета на YouTube, но его дизайн слишком сложен, чтобы я мог его повторить. Поэтому я с нуля смоделировал подделку для более простых и доступных компонентов.
Канал Стивена Беннетта на YouTube:
https://www.youtube.com/@StevenBennettMakes

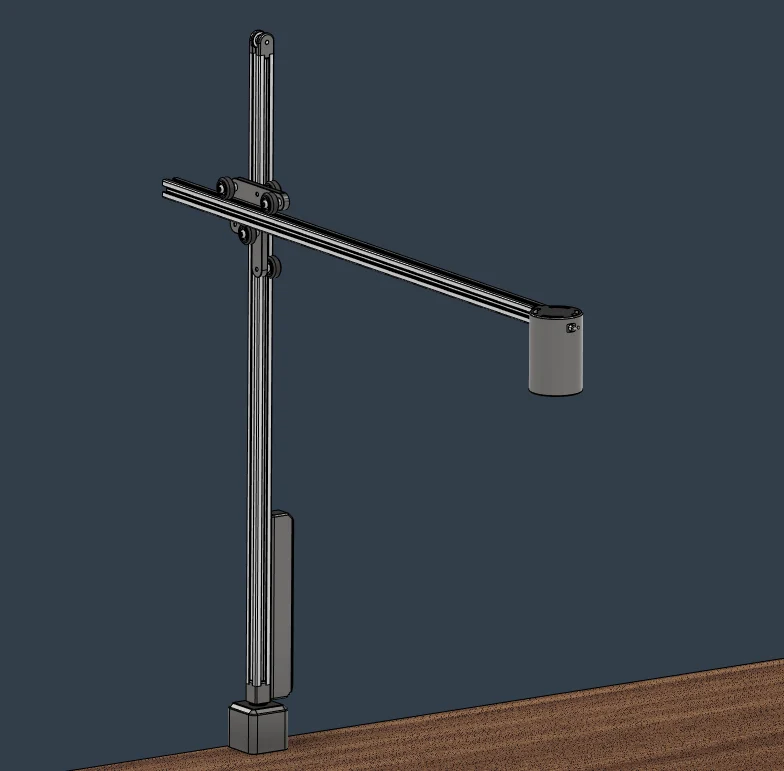

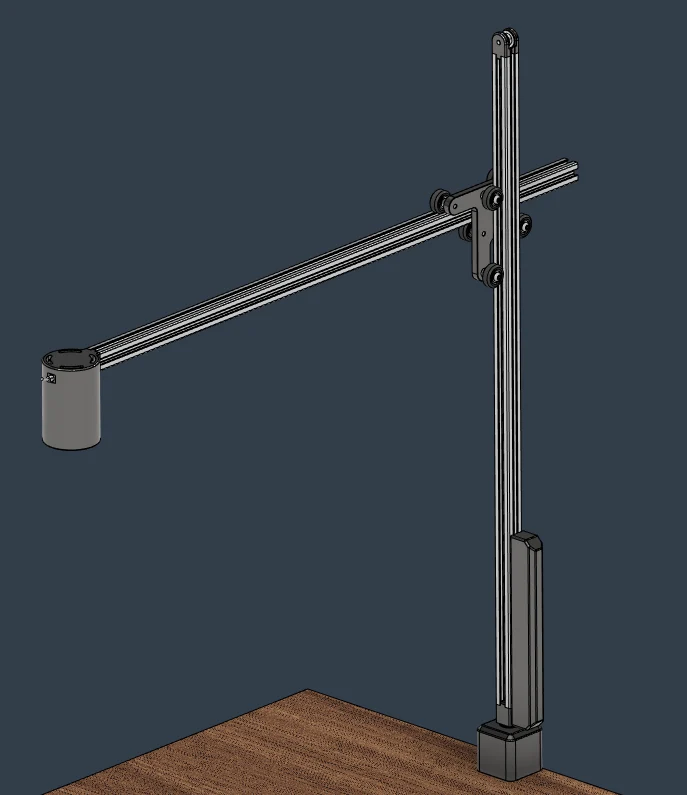

Модель создана для алюминиевых профилей 20х20 мм, моделируются отрезки длиной 700 мм (которые у меня лежат на столе), но я бы рекомендовал покороче (500-600 мм).

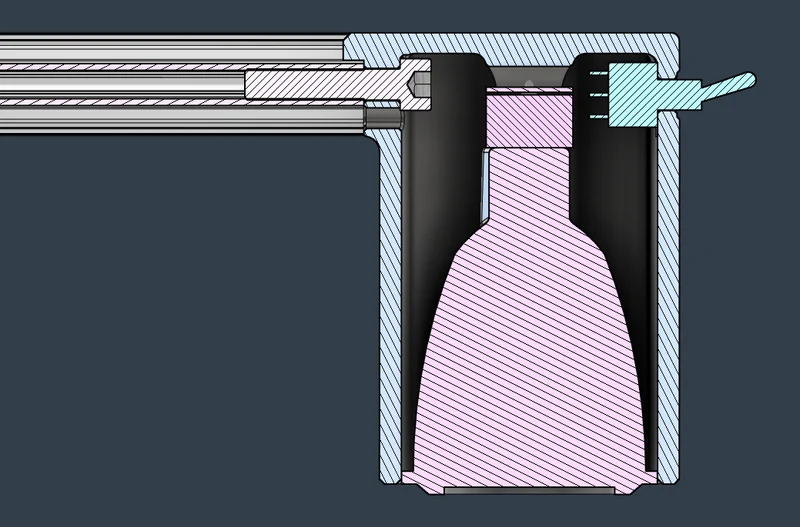

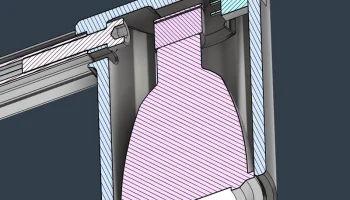

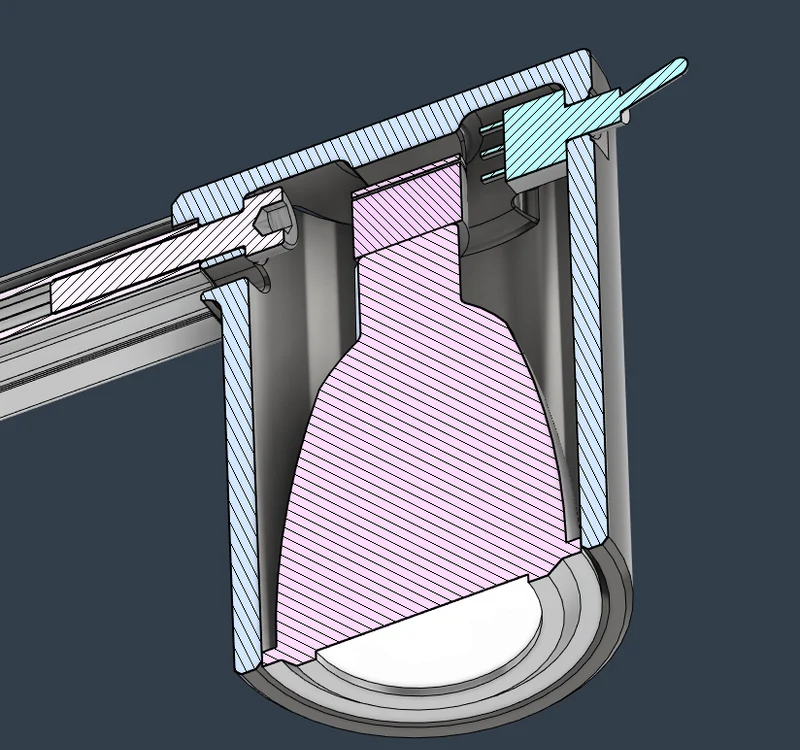

В качестве источника света используется следующая базовая светодиодная лампа (12 В) с соответствующим цоколем (тип MR16), ссылки только в качестве примера, без принадлежности:
https://www.ledlumin.cz/led-bodovky-mr16-gu5-3/led-bodovka-mr16--7w--12v--studena-bila/
https://www.ledlumin.cz/ostatni-prislusenstvi/keramicka-patice-narva-mr16/

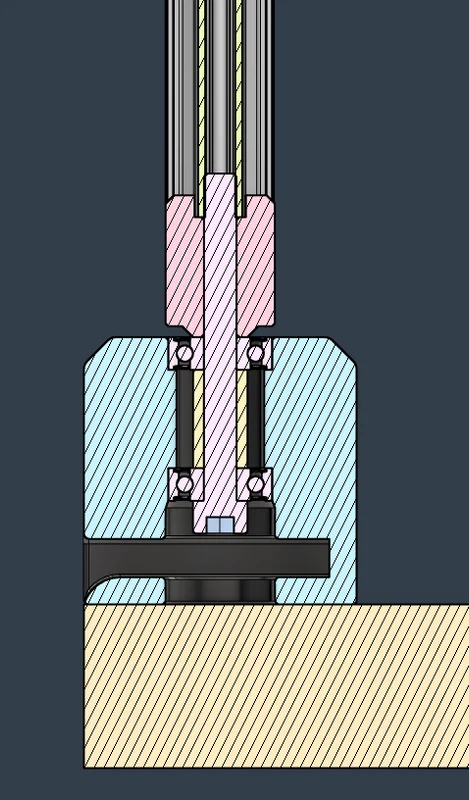

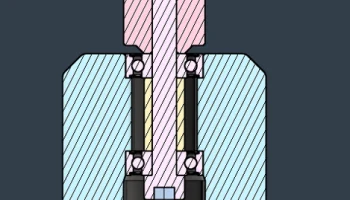

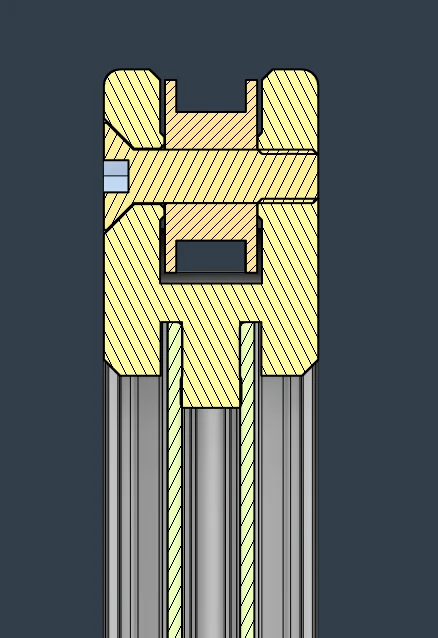

Ролики, шкив и ремень являются стандартными компонентами 3D-принтера/openbuilds. Болты относятся к стандартным метрическим типам. Подшипники в основании типа 626, рекомендуется 2Z. Более подробную информацию вы получите из сборки .step.
Рекомендуется печатать большое количество периметров (4+) материалом, не склонным к ползучести, поскольку компоненты (особенно центральный крест) находятся под постоянным напряжением. Выпуклость не нагревается, поэтому PETG в целом является оптимальным материалом для печати.

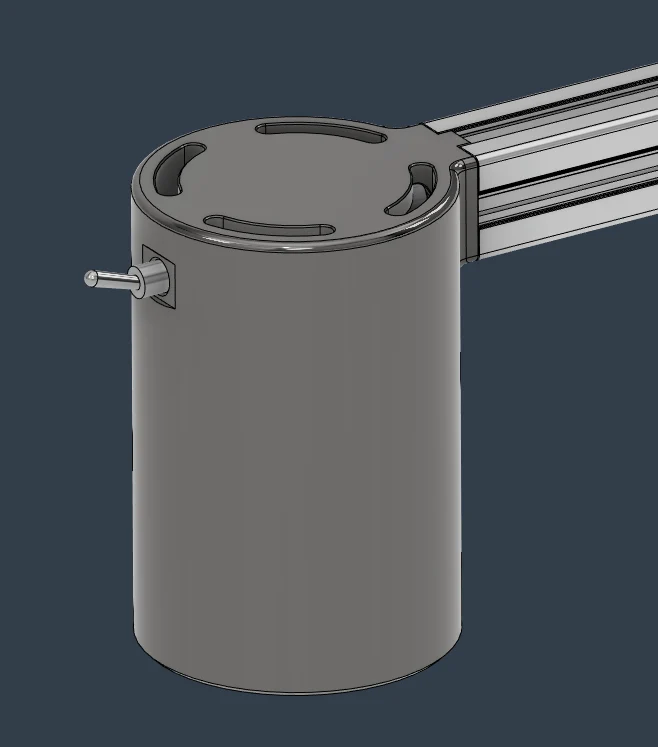

Что касается проводки, я лично подключил источник питания 12 В с тканевым шнуром через горизонтальный профиль непосредственно к выключателю, который отключает провод +12 В (положение включения — ВВЕРХ!).

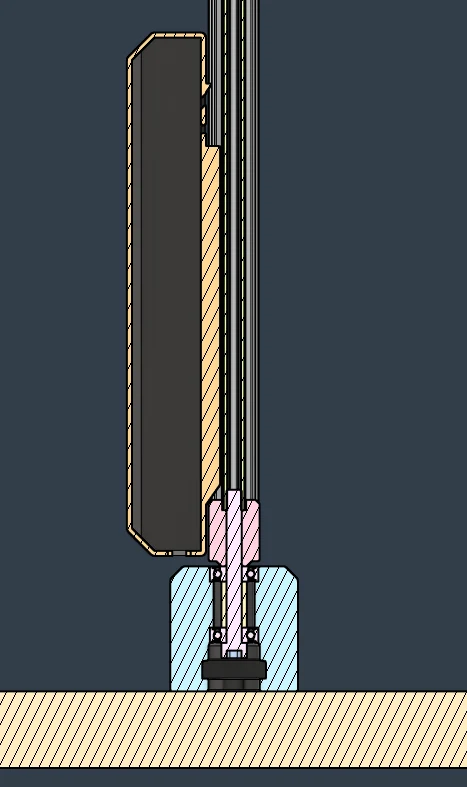

Противогруз наполняется свинцовыми шариками, чем меньше, тем лучше (но его нужно наполнять полностью). Ремень проходит через отверстия в основной крестовине и противовесе и фиксируется суперклеем (держится в основном в пазах, суперклей бол��ше для безопасности).

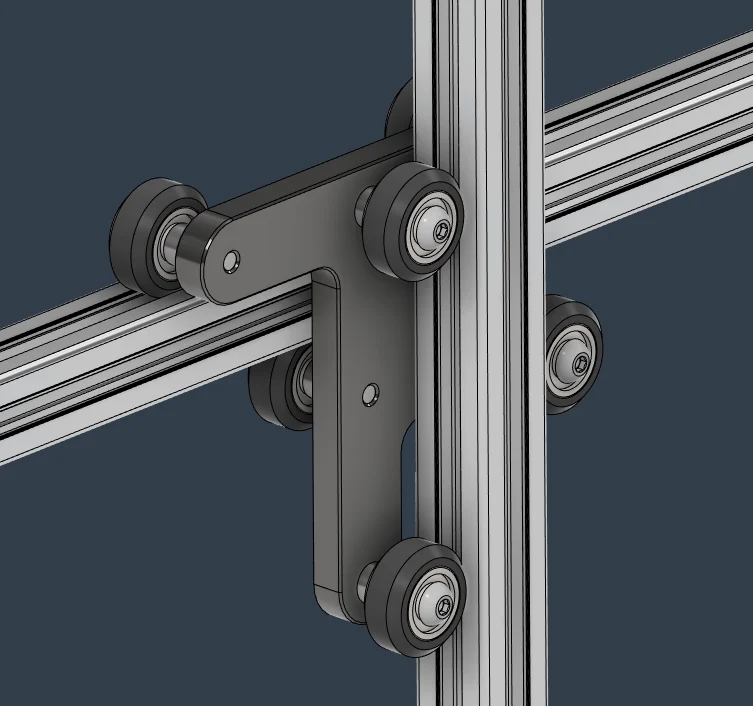

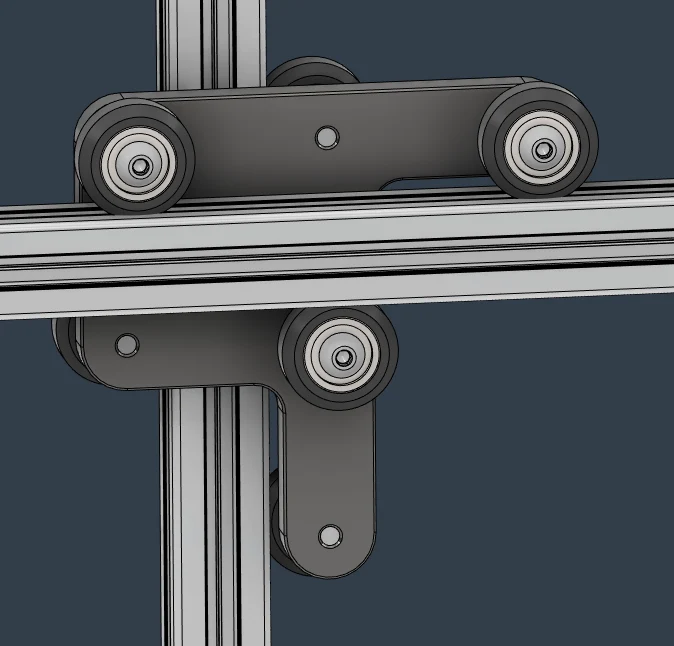

Большим отличием от «оригинального» светильника DIYson является отсутствие эксцентриковых гаек. Используются только 7-миллиметровые (или 8-миллиметровые или любые другие) проставочные трубки, а винты вставляются прямо в резьбовые отверстия в центральной крестовине — никаких гаек вообще, винты нагружены сбоку, а не по оси, поэтому печать с резьбой была подходящим вариантом. Натяжение на пла��ное движение без люфта достигается за счет предварительно нагруженного рисунка отверстий на центральной крестовине (его необходимо немного деформировать, чтобы ролики скользили по профилям — для соответствия вашим конкретным профилям может потребоваться некоторая зачистка).
Не стесняйтесь спрашивать что угодно, удачи в печати, фотографии приветствуются!
