DIN-рейка Raspberry Pi 4

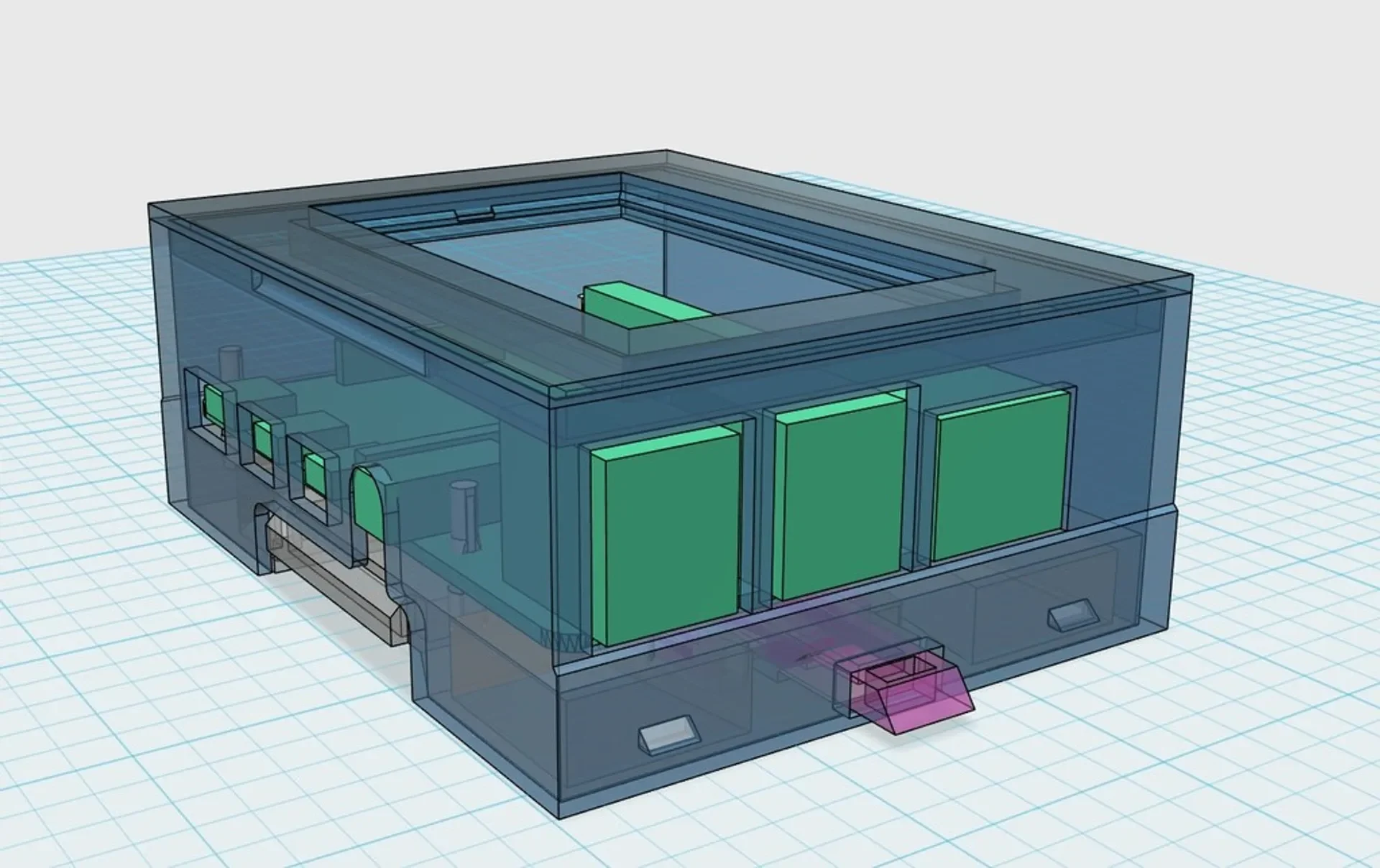

Простое крепление на DIN-рейку для Raspberry Pi 4.

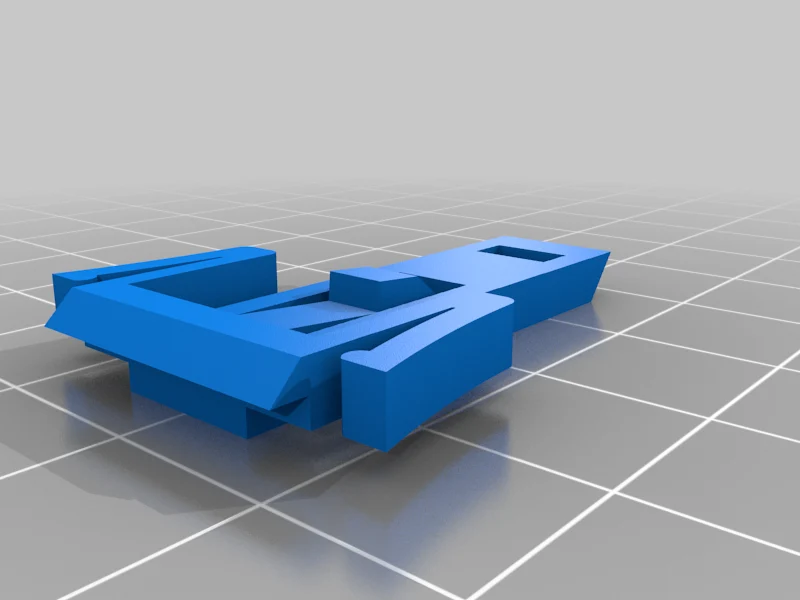

Только Clip нуждается в поддержке и лучше всего печатается с точностью 0,1 мм, хотя пробовал .2 и также работает после некоторой очистки наждачной бумагой.

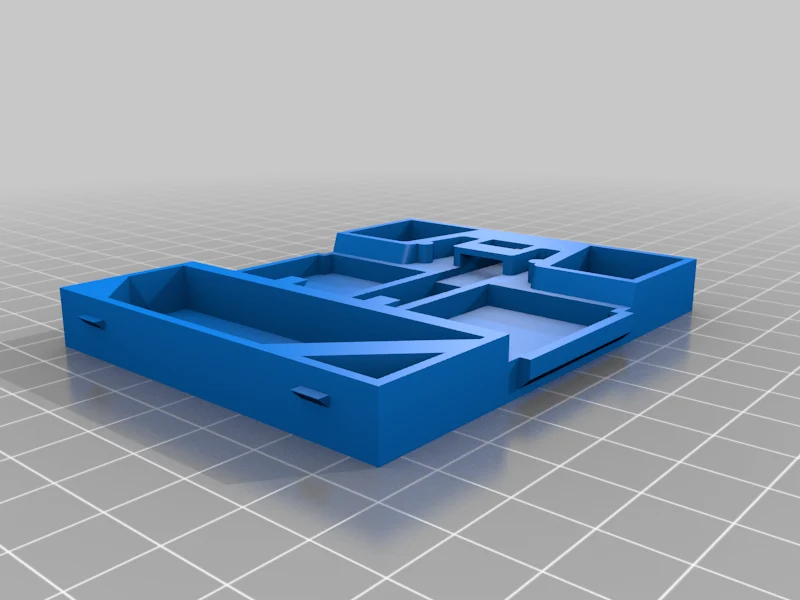

PCB_Pin также лучше всего печатается с точностью 0,1. Все напечатано PETG. Чтобы избежать деформации корпуса и крышки, вы можете добавить поля.

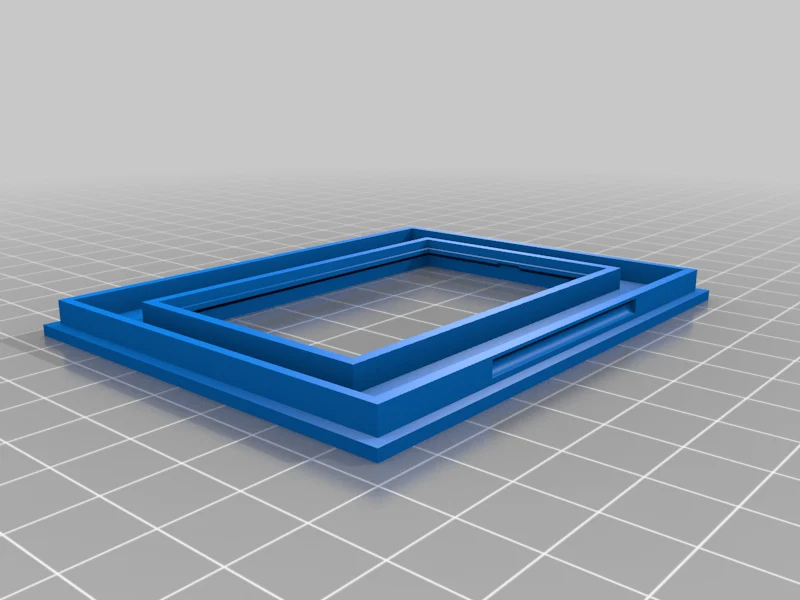

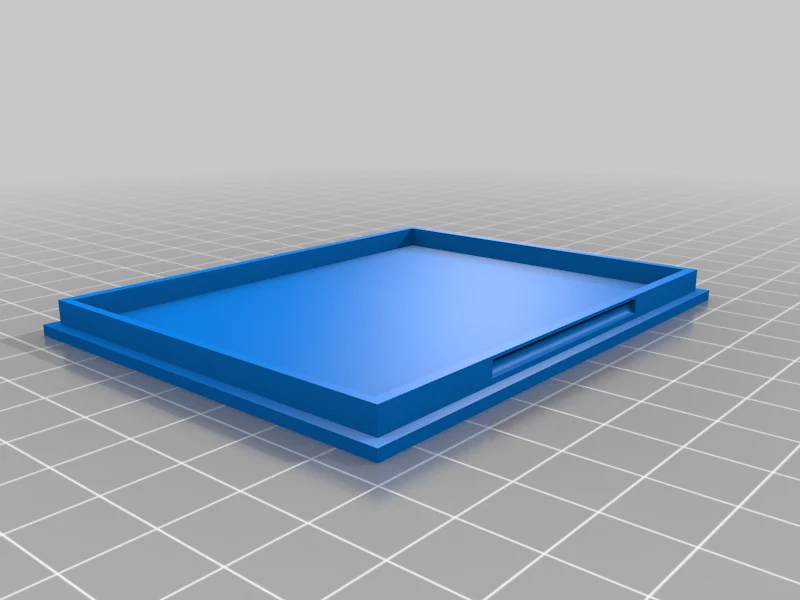

Крышка имеет две версии: одна с использованием плексигласового «ок��а», восстановленного из оригинального крепления на DIN-рейке (у меня было одно для Raspberry Pi 3), и закрытая.
Я включил файлы дизайна, чтобы вы могли легко адаптироваться к своим пожеланиям.

Поделитесь, пожалуйста, реальными отпечатками и улучшениями/дополнениями.

Настройки печати

Бренд принтера:

Пруса

Принтер:

И3 МК3С

Плоты:

Да

Поддерживает:

Да

Разрешение:

.1 и .2

Заполнение:

20%

Нить:
Пруса PETG

Примечания:

Пожалуйста, смотрите примечания. Не все части нуждаются в плотах или опорах.

Категория: Электроника
