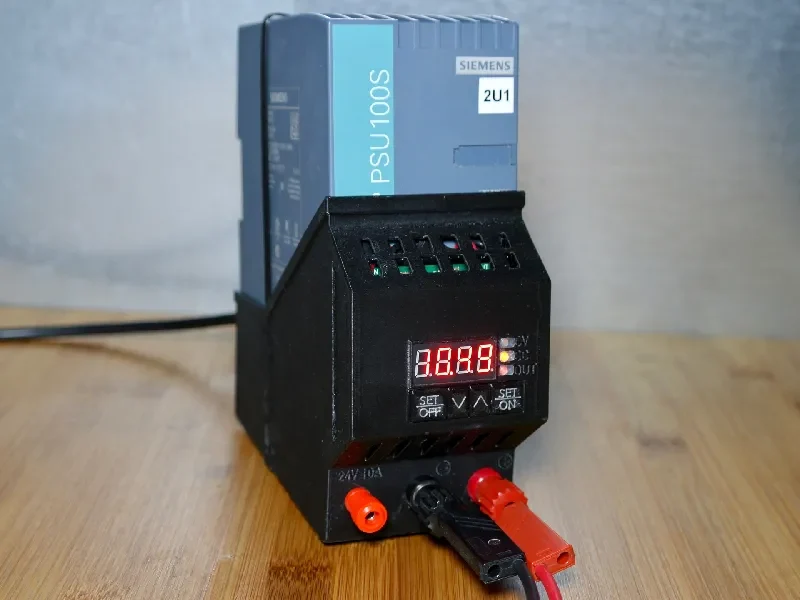

Настольный корпус источника питания DIN........

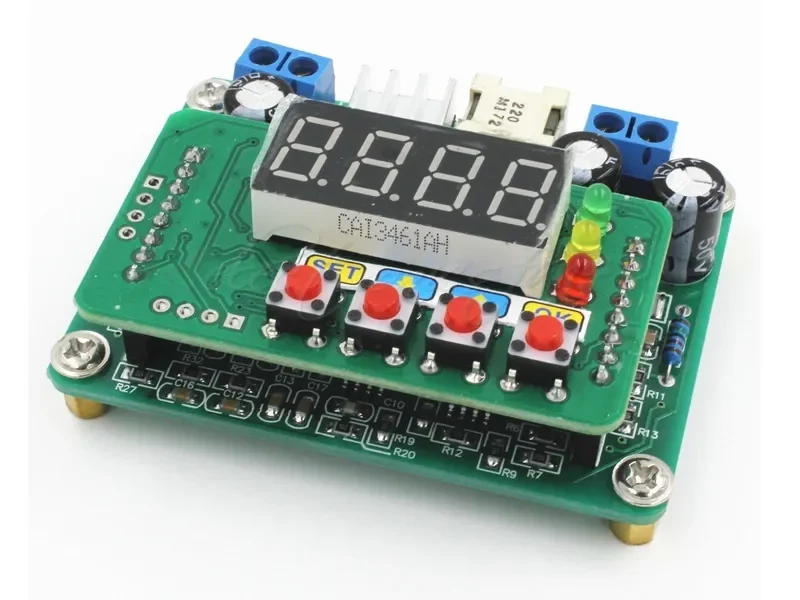

Это корпус для настольного источника питания с использованием модуля CC/CV «MingHe B3606». Существует несколько вариантов этого модуля, это версия 36 В/3 А размером 50x66 мм.

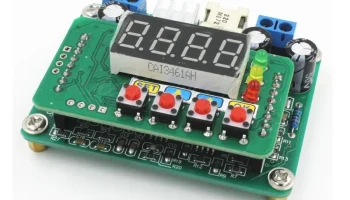

Если вам сложно найти модуль для покупки, попробуйте выполнить поиск изображений с помощью Google Image или Google Lens, используя приведенное выше изображение модуля.

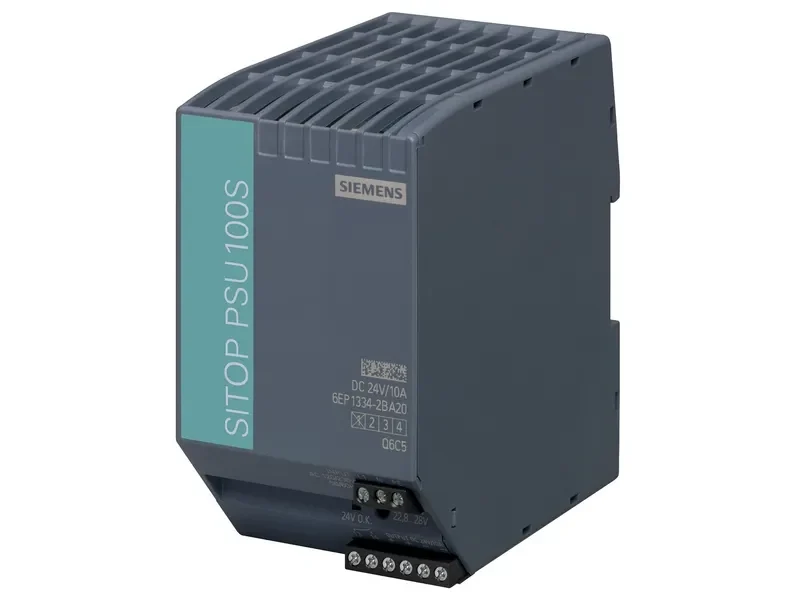

В качестве источника постоянного тока в конструкции используется блок питания Siemens SITOP PSU100S на DIN-рейке.
Другие расходные материалы DIN также могут подойти. Размеры использованного расходного материала: 70x126x126 мм.

Имеются три сквозных отверстия для крепления стоек. Я решил использовать третий для вывода нерегулируемого напряжения 24 В/10 А от источника питания Siemens. В качестве альтернативы эту позицию можно использовать для PE.

Печать

Отпечаток должен быть прямым. Поддержка требуется, по крайней мере, для передних вырезов модуля, поскольку они должны точно подходить.

Ноги идеально пропечатаны из ТПУ. Альтернативой, обеспечивающей очень хорошее сцепление, является разрезание кусочков шланга из силиконовой резины и вдавливание их.

Световоды для светодиодов модулей не являются строго обязательными, но делают их менее направленными. Печатайте прозрачным PLA или полупрозрачным белым.

Для рельефных надписей на кнопках во время печати я поменял материал с черного на серый.

Материалы

Помимо распечатанных деталей вам понадобится:

Три изолированных соединительных столба.

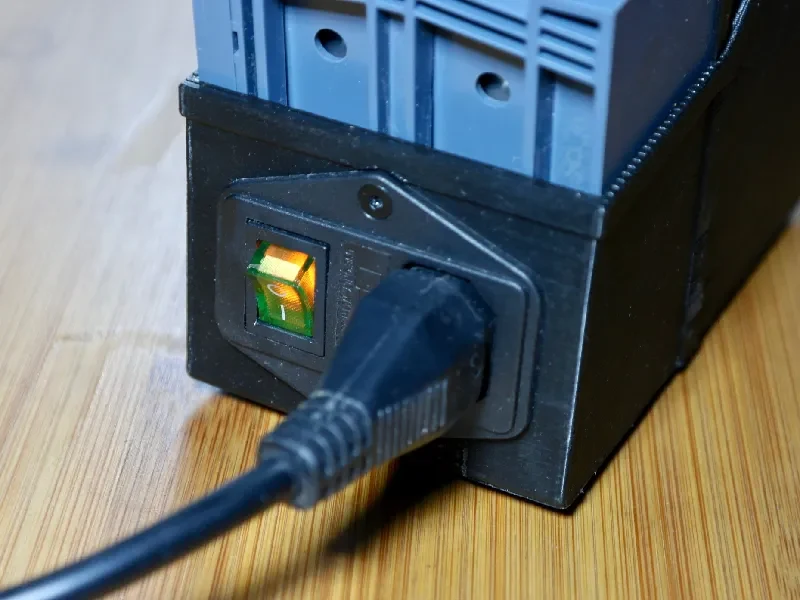

Розетка IEC с переключателем и предохранителем и два винта для ее крепления.
Два коротких винта М3 для крепления модуля питания с прилагаемой рамкой к корпусу. Для этого подойдут винты, которые идут в комплекте с модулем.
Кабели.

Удачной печати!
