Повербанк 50 Втч

DIY, Самоделки

Источник:

www.printables.com

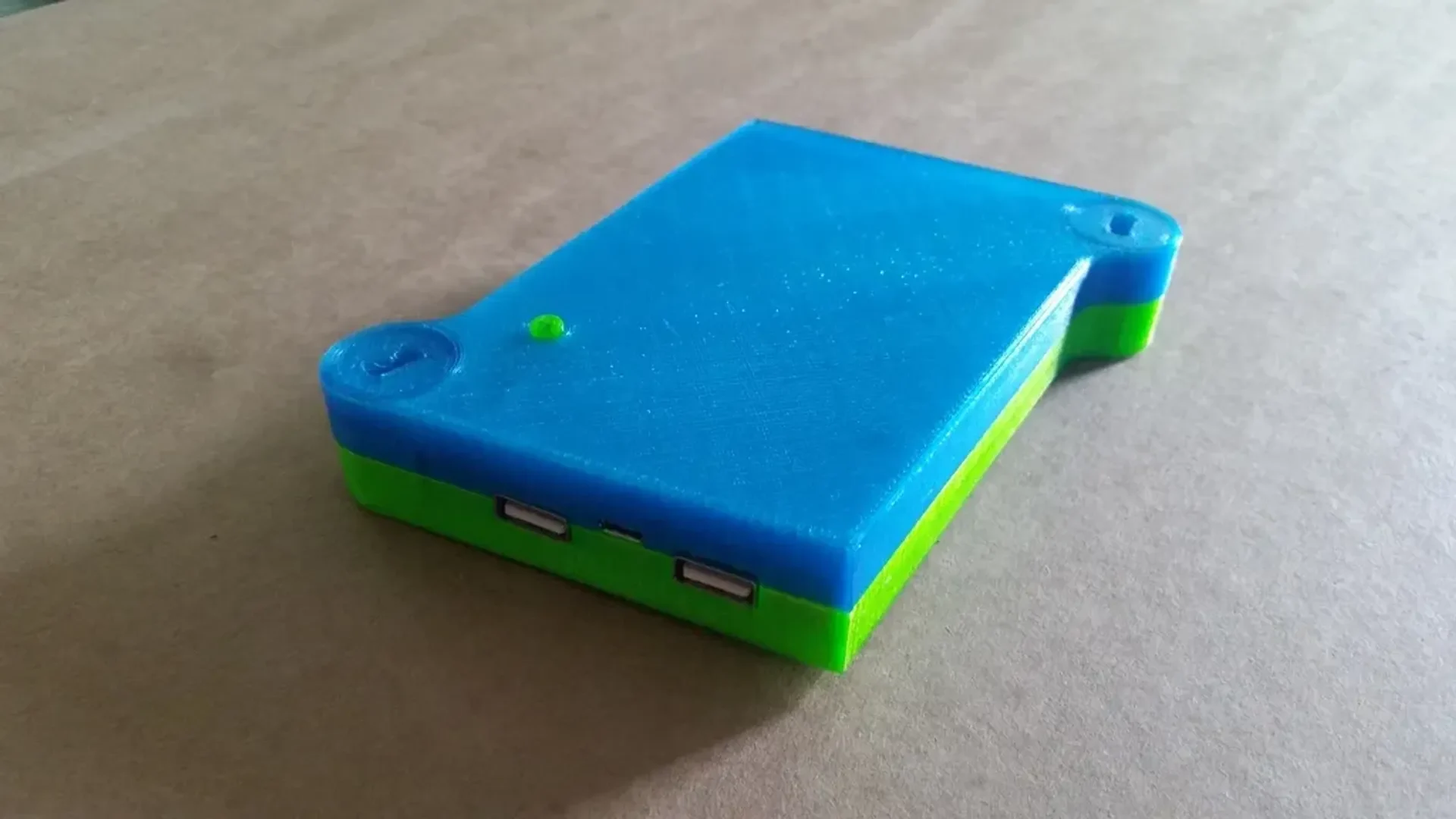

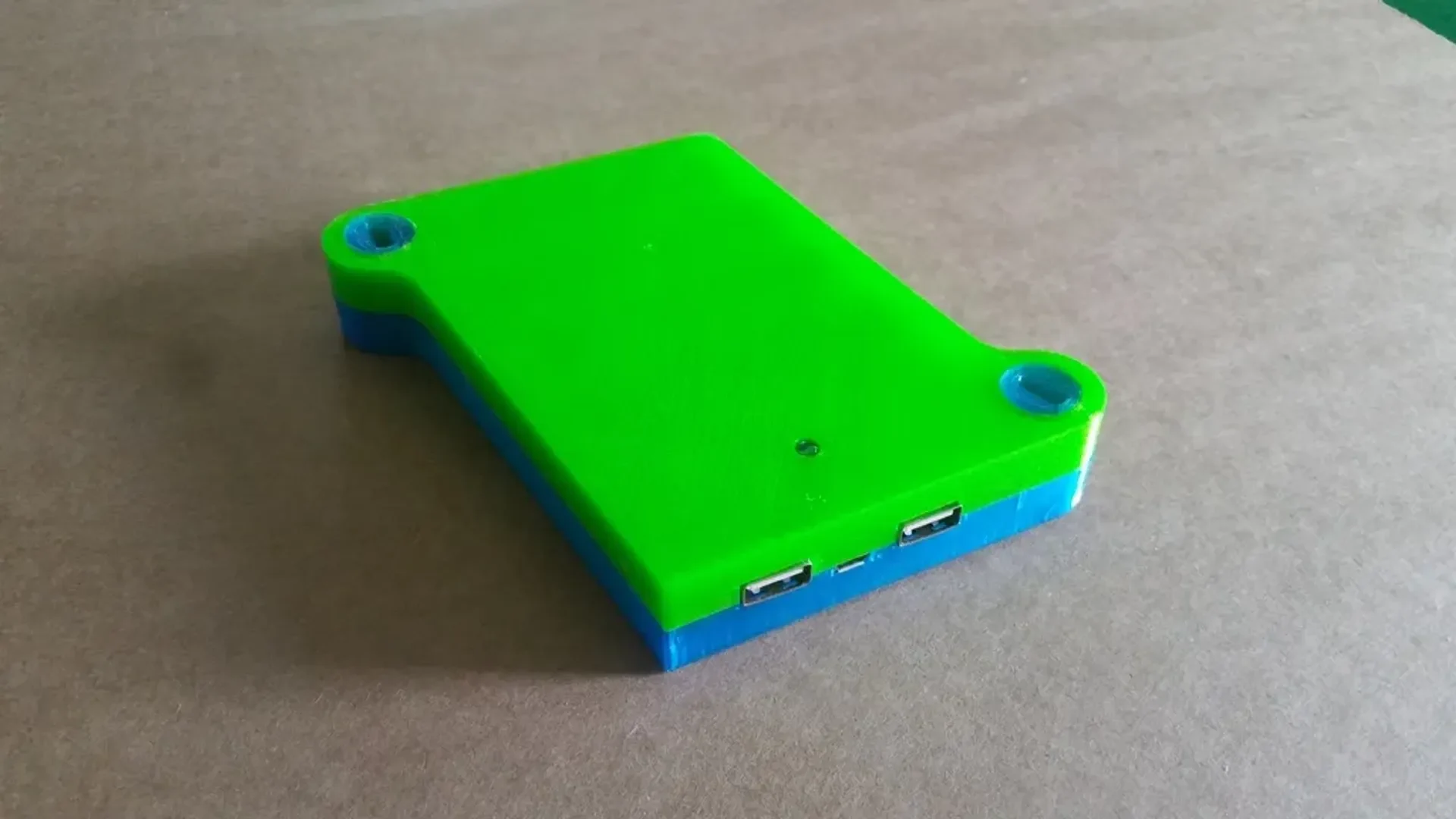

Корпус Powerbank на 50 Втч (4 параллельных элемента) со светодиодной подсветкой, 2 разъемами USB-A (выход 1А и 2,1А) и 1 разъемом Micro-USB-B (вход 1А).

Мои измерения для ячеек INR 18650-35E от Samsung в этой конфигурации: Нагрузка:

11570 мАч (~5 В)

11535 мАч (~5 В)

11404 мАч (~5 В)

11469 мАч (~5 В)

Выгрузить:

8485 мАч (~5 В)

8578 мАч (~5 В)

8517 мАч (~5 В)

8558 мАч (~5 В)

8429 мАч (~5 В)

В паспорте элементов указано: 3400-3500 мАч при 3,7 В, то есть теоретически от 50,3 до 51,8 Втч.

Средняя нагрузка ~57 Втч.

Средняя разгрузка составляет ~42 Втч.

В даташите печатной платы указано, что конверсия должна составлять >85%.

Если вам нужна дополнительная информация о ячейках, нажмите здесь

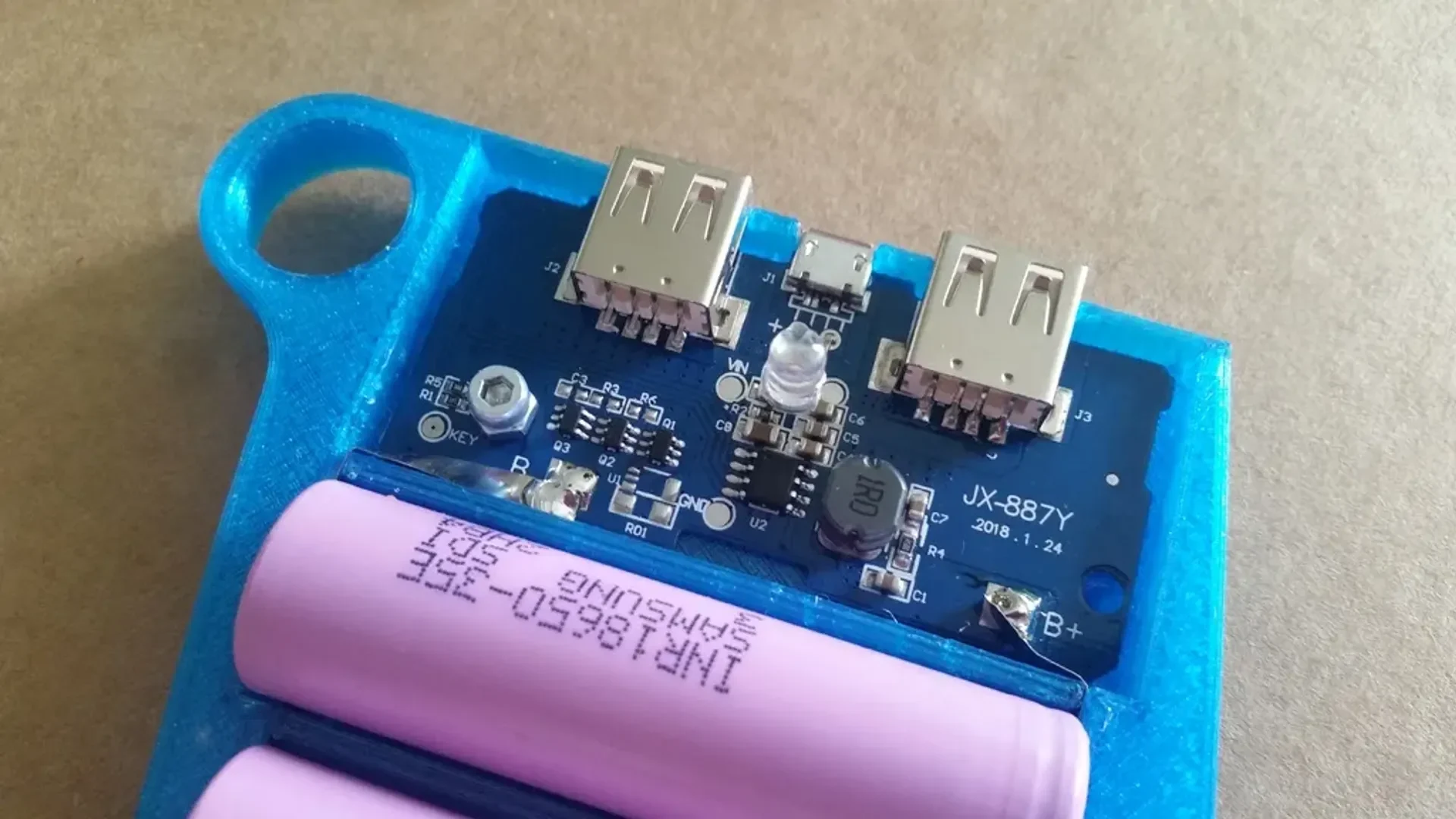

Положительный полюс аккумулятора соединяется с чипом B+, отрицательный аккумулятор соединяется с B-. Обратите внимание: не переставляйте, иначе это приведет к серьезному повреждению модуля.

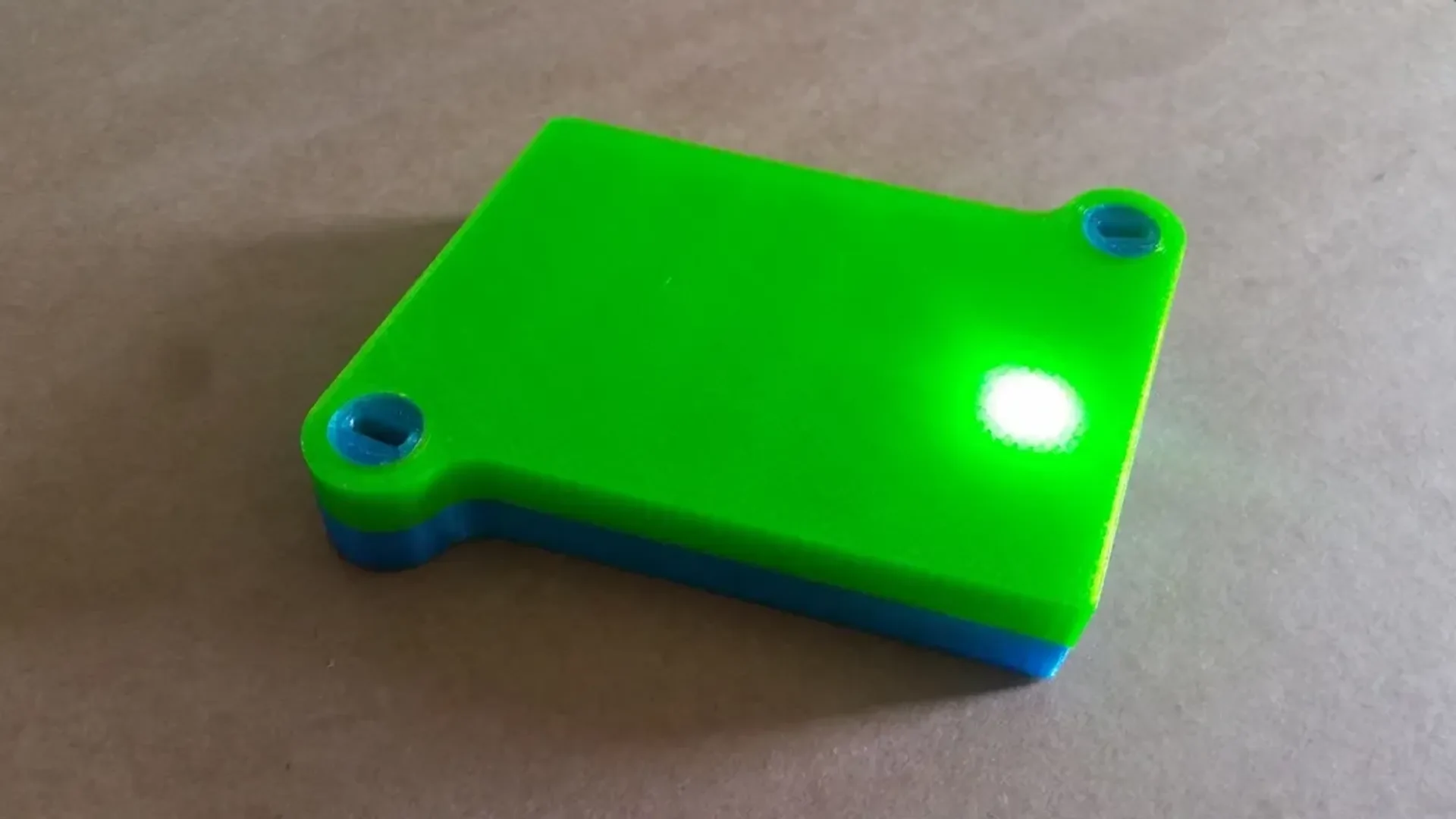

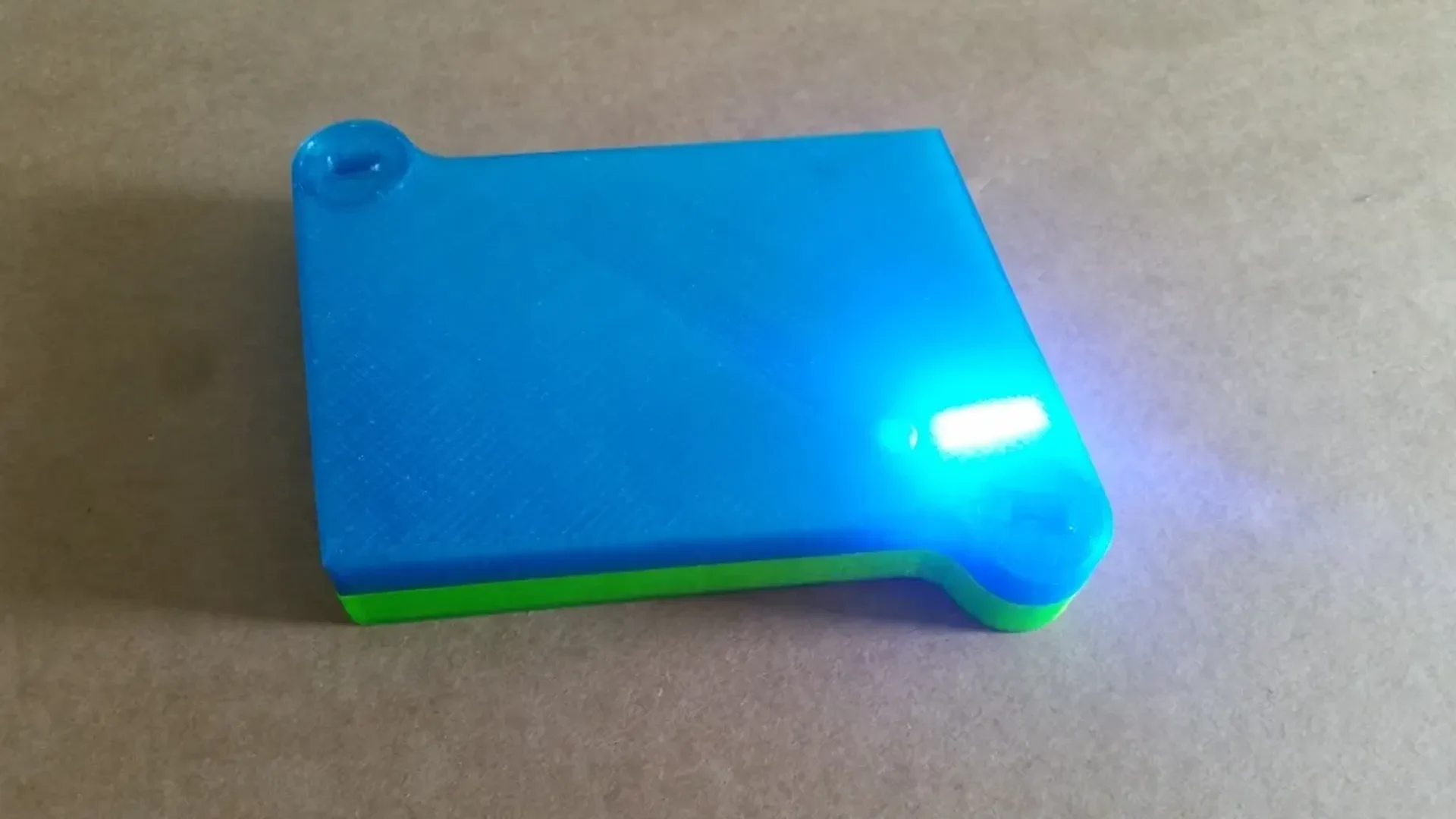

Чтобы проверить состояние блока питания, у вас есть 4 синих светодиода (мне не нравятся платы с ЖК-дисплеем). Корпус у светодиодов очень тонкий. Если вы используете полупрозрачную нить, вы можете легко увидеть фактическую емкость (см. изображения).

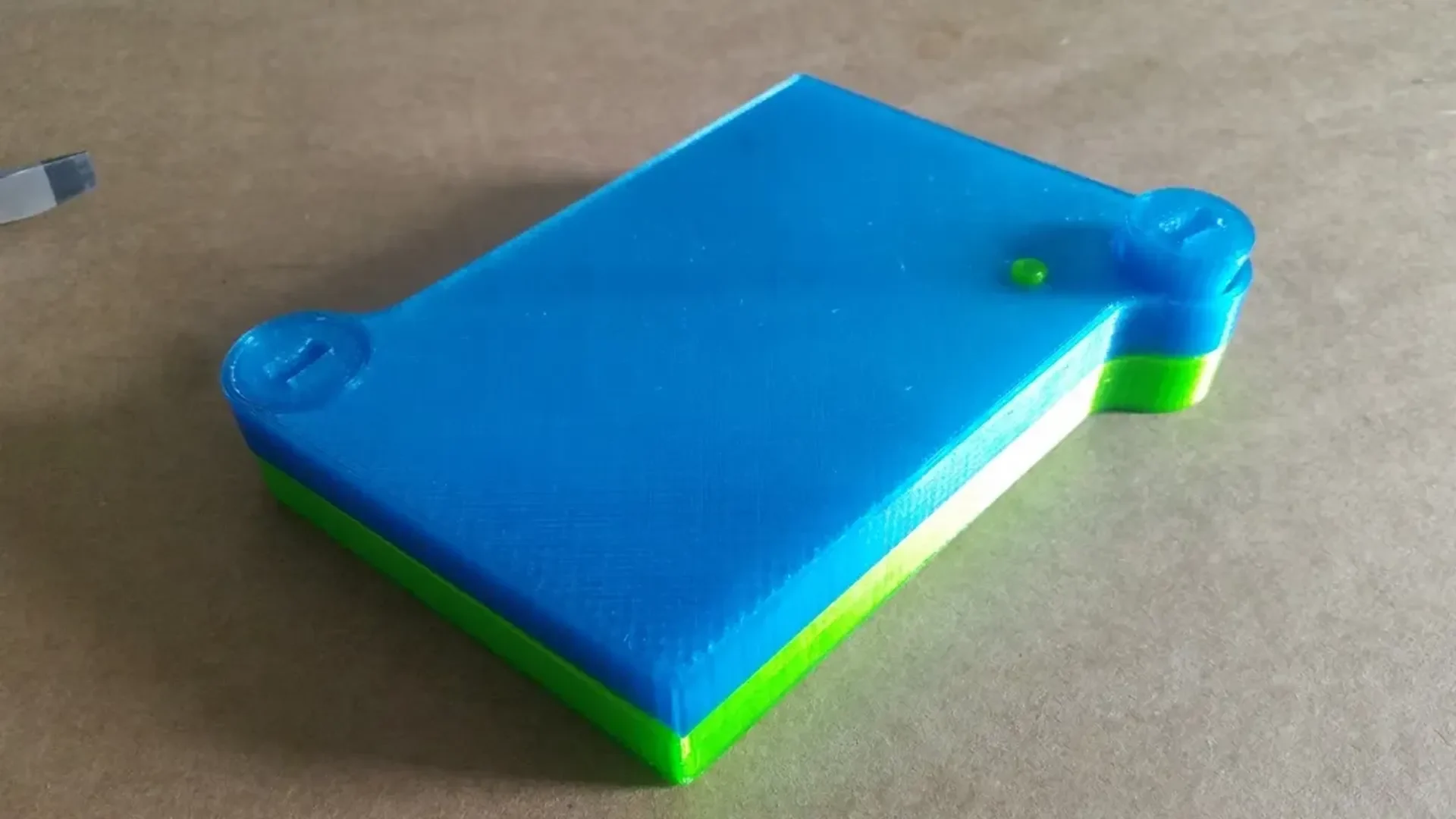

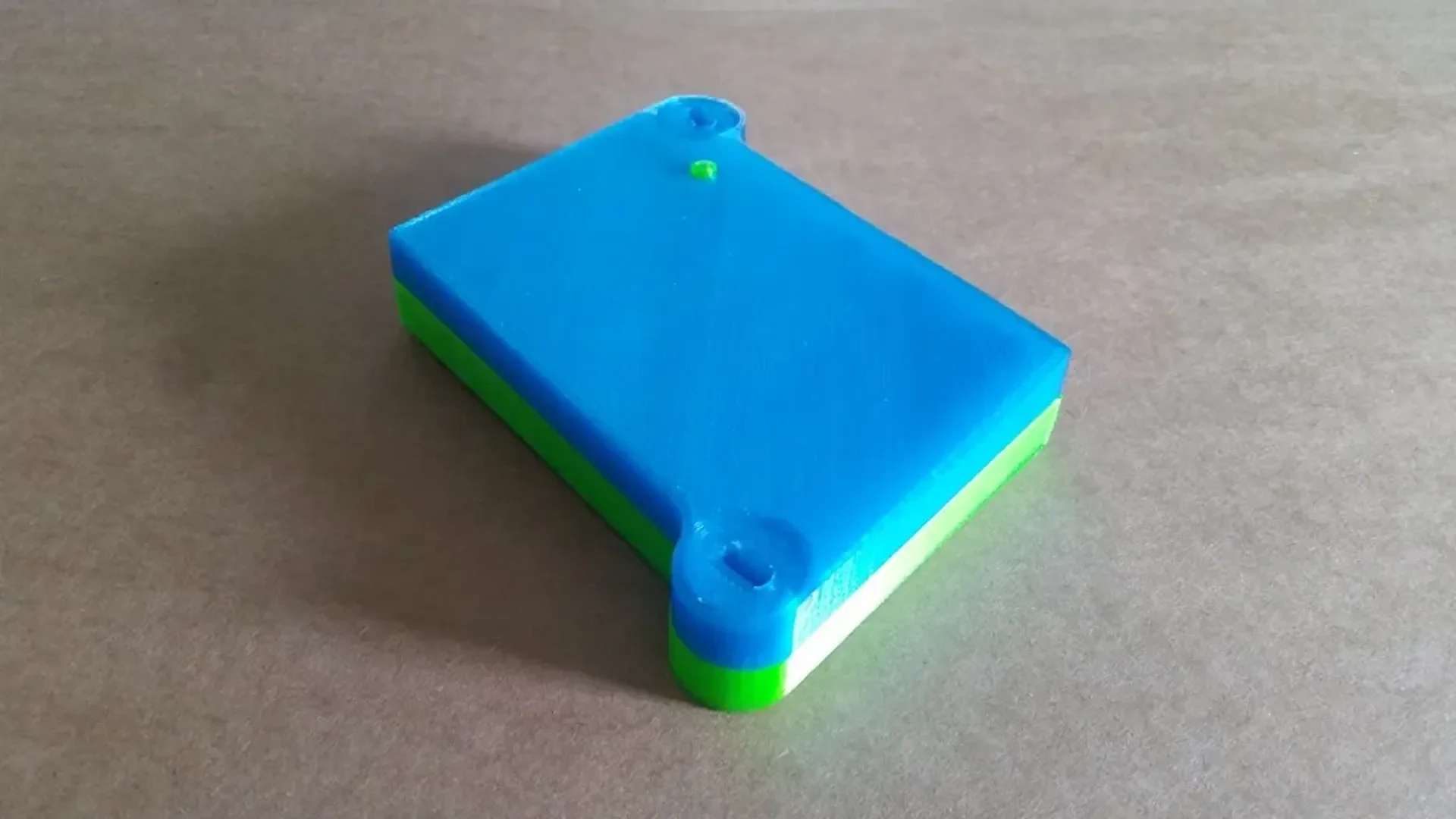

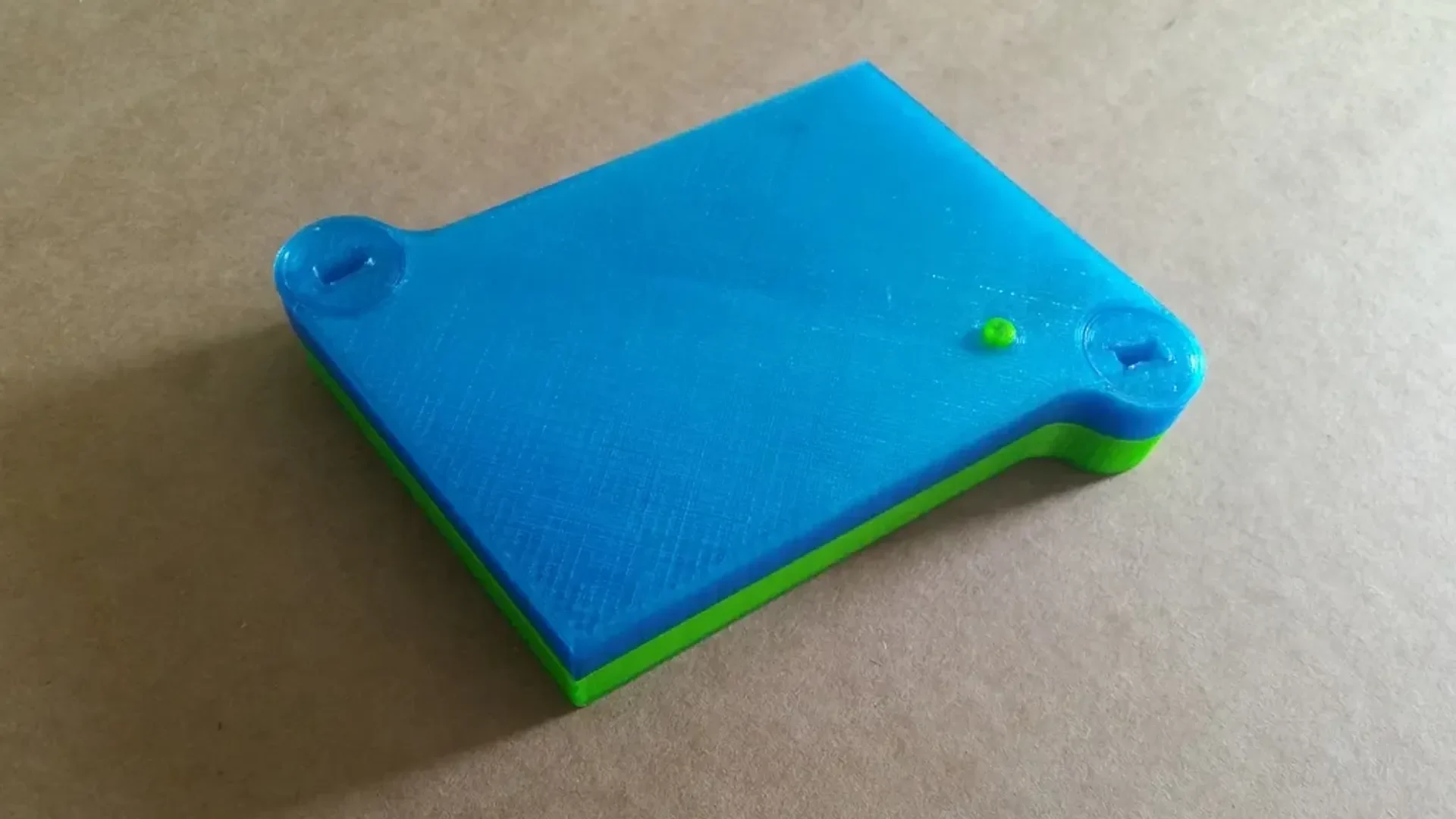

Резьба модифицирована для лучшего прилегания. В моем случае все работает идеально, но вам обязательно понадобится вентилятор. Рекомендую распечатать 2 винта вместе (или уменьшить температуру сопла). Если вы печатаете кнопку, то рекомендую распечатать минимум 4 штуки (или уменьшить температуру сопла).

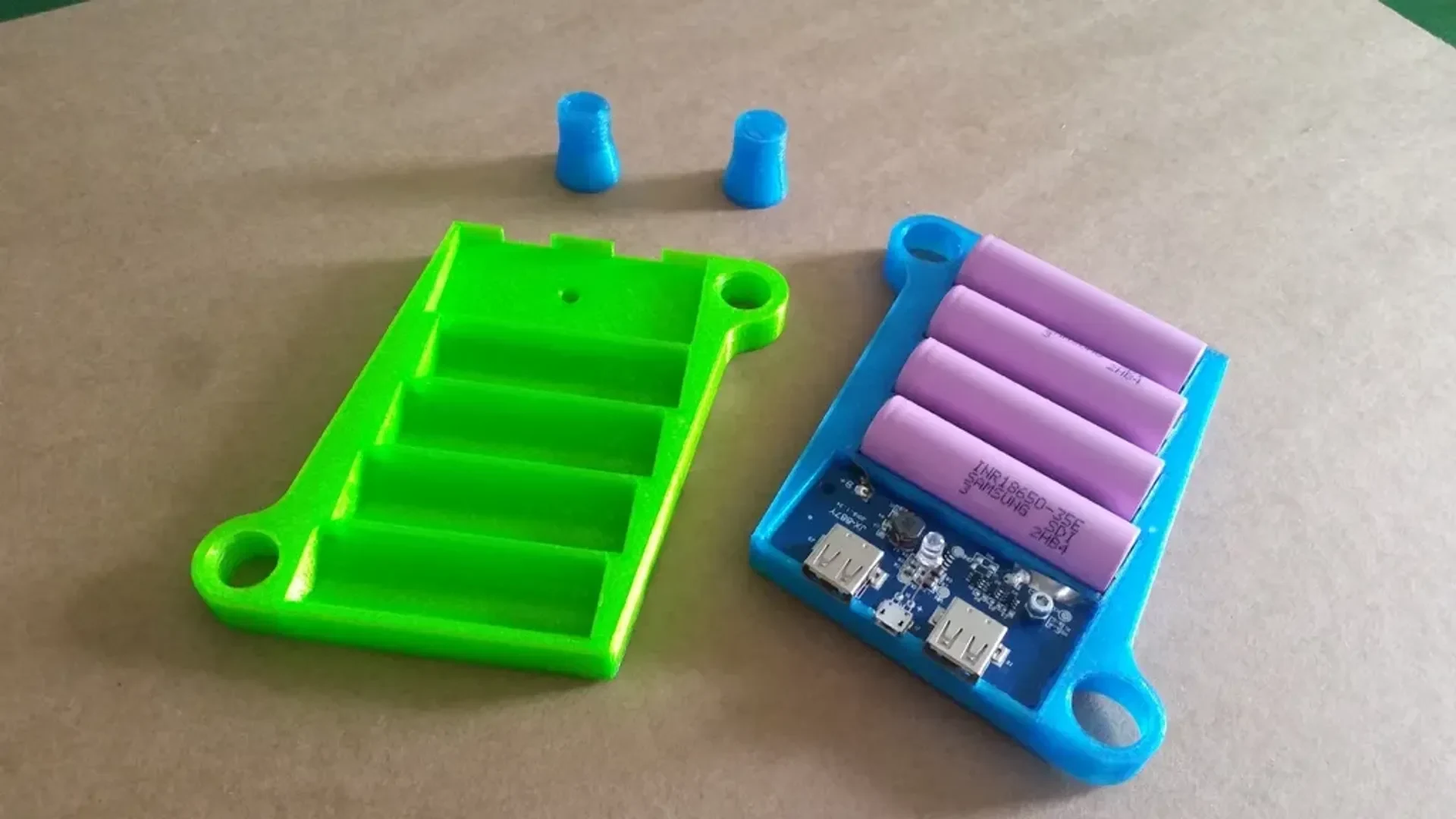

Единственные точки для пайки — это 2 соединения на печатной плате. Ячейки зажаты между соединительным листом. Если у вас возникнут проблемы со сборкой, напишите мне. Возможно, это несколько простых приемов, которые помогут решить вашу проблему.

Список предметов: 4x Samsung Li-Ionen Akku | SDI INR18650 35E | 3,7 В 3500 мАч или от Banggood (~ 20,- €) 1x плата зарядного устройства JX-887Y (~ 2,50 €) 1x Лист подключения аккумулятора или от Banggood (~ 2,50 €)

1x верхний чехол

1x нижний корпус

2x винта

1x кнопка

Не стесняйтесь использовать мои партнерские ссылки, потому что мне сейчас нужно пиво. Ваше здоровье.

Настройки печати

Принтер:

Д-Бот

Плоты:

Нет

Поддерживает:

Нет
