Описание

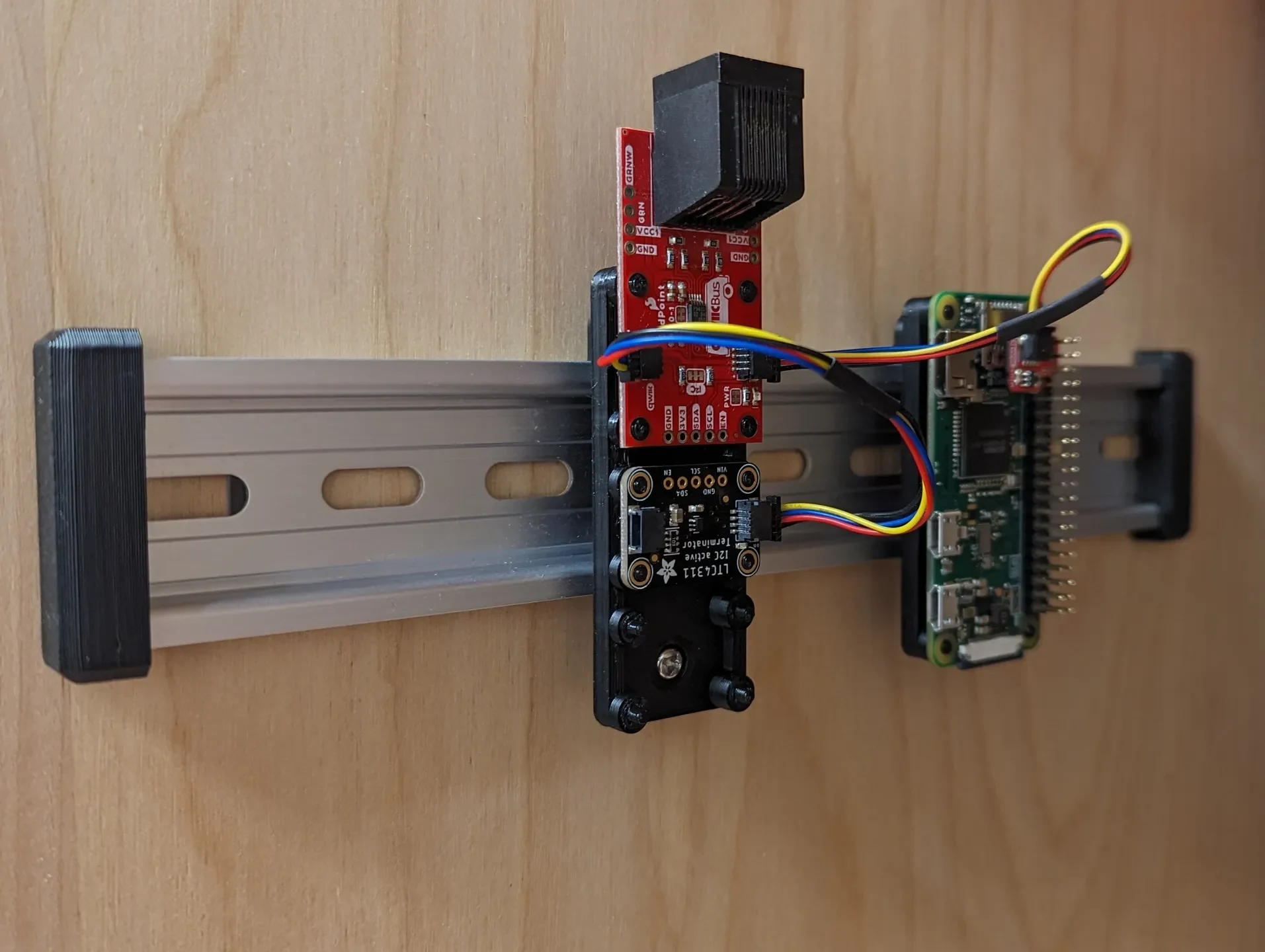

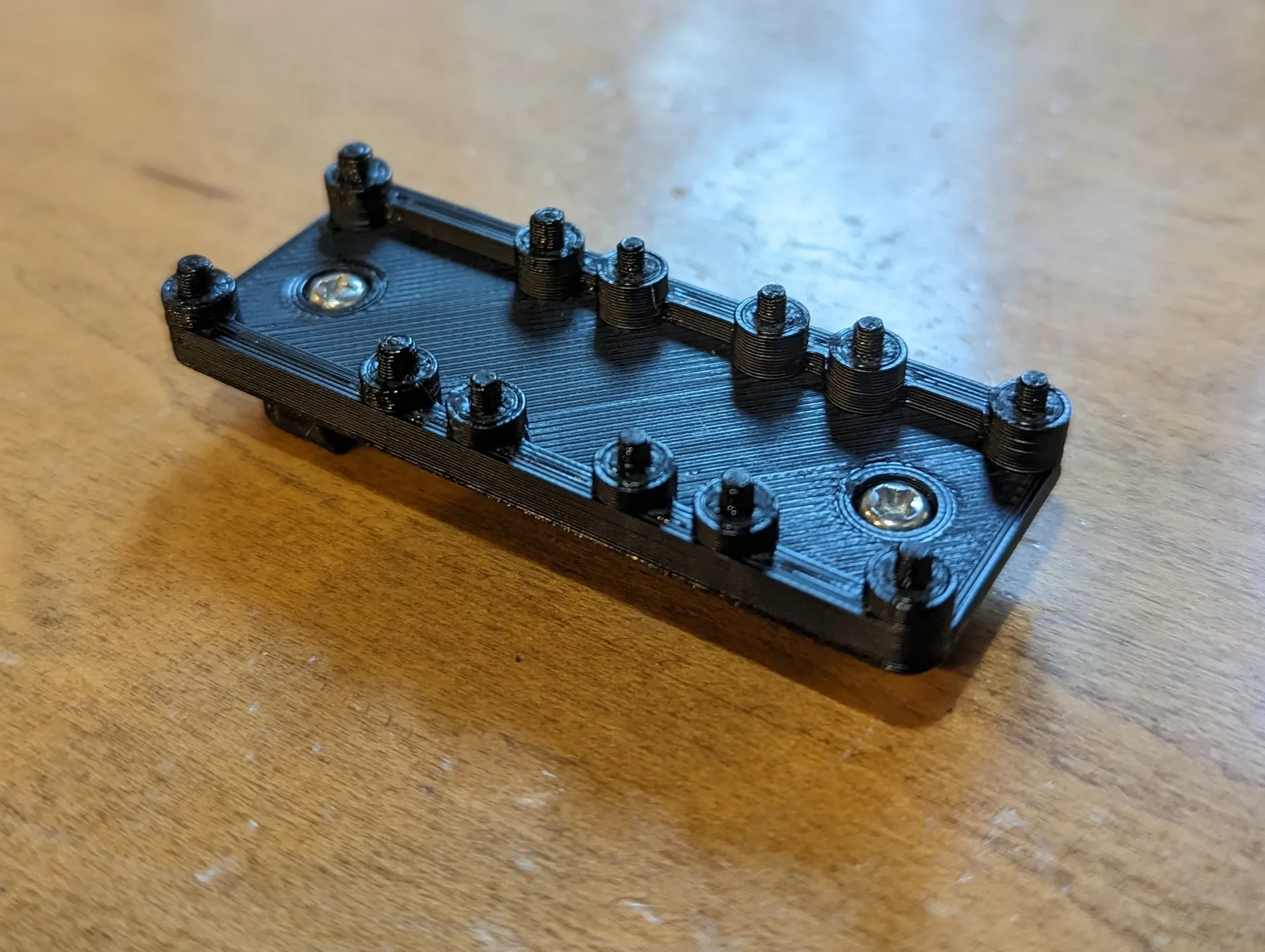

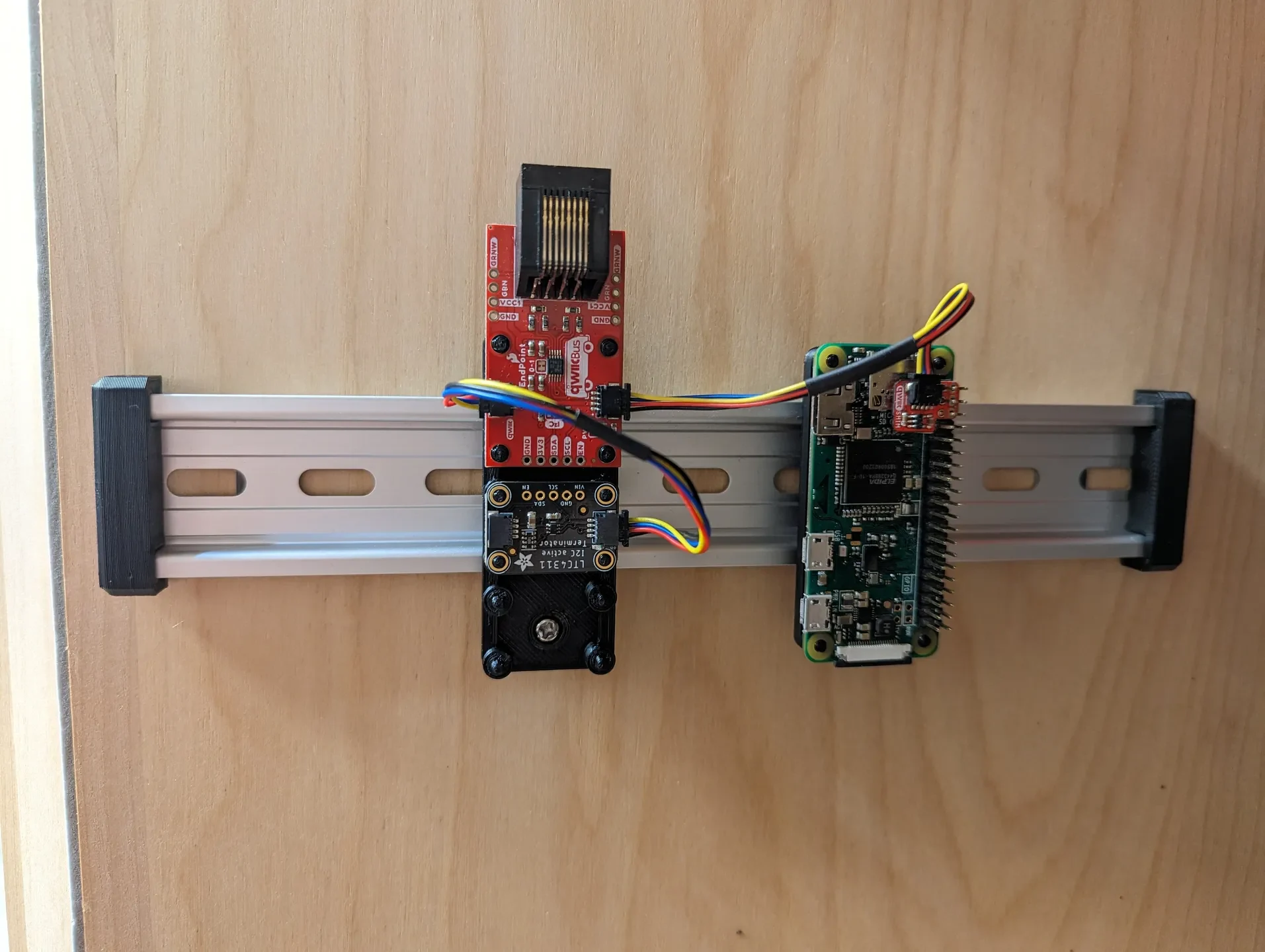

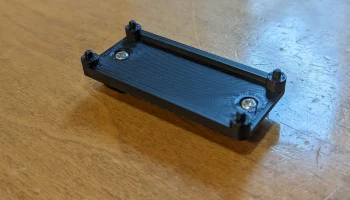

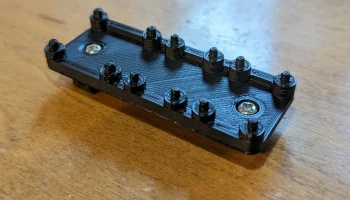

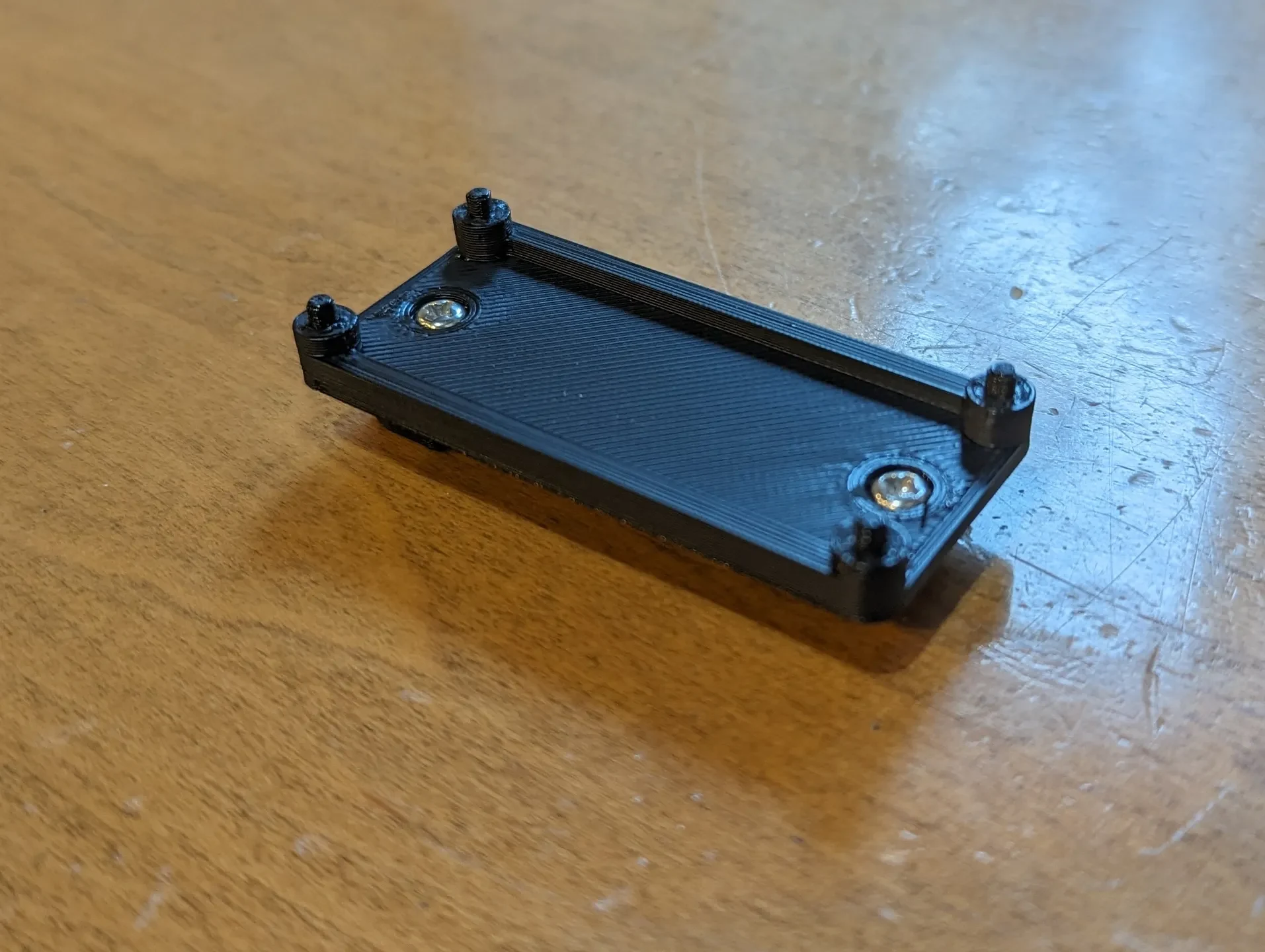

Это вторая версия qwiicplate, моего решения для монтажа нескольких небольших печатных плат на DIN-рейки. Как и в оригинале, существуют варианты для семейств плат Sparkfun Thing+, Adafruit Feather и Raspberry Pi Zero. Эта новая версия содержит ряд улучшений:

Новое имя: QtQwiicCliq, также известное как «милый быстрый щелчок».
Отдельные базовые модели (с стойками, но без отверстий/штифтов) для облегчения модификации.
Разделить таблицу параметров на несколько листов меньшего размера (лучшая организация, изменения применяются быстрее)
Более тонкая базовая пластина означает более быструю печать; выступы по бокам сохраняют жесткость

Все эти пластины имеют отверстия M3, расположенные на расстоянии 51 мм друг от друга, и подходят для моих зажимов DIN.

Проектирование прочной шпильки для монтажа на печатной плате

Возможно, вы заметили, что шпильки крепления печатной платы в моделях со *-шпильками представляют собой не просто цилиндры. Разработать дизайн, который бы идеально подходил с учетом допусков печати и печатной платы, было довольно сложно, и я попробовал несколько вариантов.

Первоначально я создал простую форму «луковицы». Хотя он и подошел, но очень легко сломался, поэтому мне пришлось переосмыслить конструкцию.

Mireaze на сервере Discord E3D придумал этот умный дизайн, в котором используются очень маленькие (10-100 мкм) слоты в модели, чтобы заставить Cura создавать дополнительные периметры. Я сделал несколько вариаций этого подхода и заставил одну или две из них работать, но их было сложно моделировать, и PrusaSlicer часто заполнял пробелы, а не создавал дополнительные периметры.

Я решил, что мне нужен другой подход, поэтому попробовал этот дизайн «клевер». По сравнению с предыдущими попытками адгезия слоев шипов была значительно улучшена. Хотя это и сработало, его было несколько сложно моделировать, и на стойках были заметные артефакты п��чати.

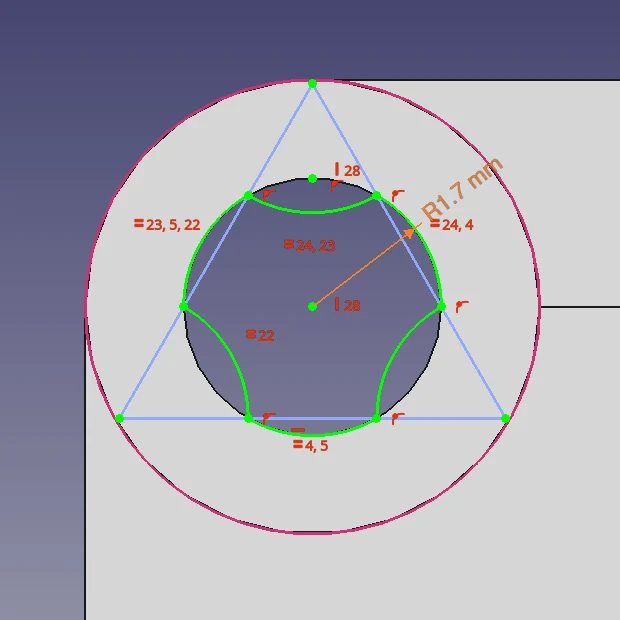

После еще одного редизайна и некоторой тонкой настройки я получил окончательный дизайн шипов. Такая конструкция значительно упростила форму шипов и сократила время печати, сохранив при этом улучшенную адгезию слоя «клевера». Профиль обманчиво прост и требует всего лишь равностороннего треугольника и шести дуговых сегментов.

Настройки печати

Печатайте с помощью сопла диаметром 0,4 мм и высотой слоя 0,2 или 0,3 мм. Я использовал 0,3 мм и 3 периметра. Рекомендуется использовать PETG, поскольку он обладает хорошей адгезией слоя и с меньшей вероятностью растрескивается при вкручивании винтов. Я не рекомендую PLA, поскольку он хрупкий и имеет плохую адгезию слоев.

Обновления
Вер. Изменения
2.1
27.06.2023 Изменена ориентация шпилек, чтобы облегчить снятие платы.
2.2
15.07.2023 Профили шпилек больше не находятся на первом слое.
Очистите фаски шпилек
Увеличенная зенковка в отверстиях под винты М2,5.
Добавить лицензию CERN OHL-P v2
