Это доказательство концепции создания собственной «печатной платы» для компонентов THT.
Это просто для того, чтобы показать, что на 3D-принтере можно сделать очень грубую «плату».
С некоторыми изменениями можно добавить некоторые более крупные компоненты SMD.

Я люблю электронику, но не умею травить печатные платы самостоятельно, и для своих небольших проектов мне хотелось иметь что-то свое. Вот почему я хотел посмотреть, применима ли идея 3D-печатного варианта печатной платы на стандартном 3D-принтере.

Распечатать инструкции
Категория: Обзор электроники

Это доказательство концепции создания собственной «печатной платы» для компонентов THT.
Это просто для того, чтобы показать, что на 3D-принтере можно сделать очень грубую «плату».
С некоторыми изменениями можно добавить некоторы�� более крупные компоненты SMD.

Я люблю электронику, но не умею травить печатные платы самостоятельно, и для своих небольших проектов мне хотелось иметь что-то свое. Вот почему я хотел посмотреть, применима ли идея 3D-печатного варианта печатной платы на стандартном 3D-принтере.

Настройки печати

Принтер: DIY Mendel90 (Nevex)

Плоты: Нет

Поддерживает: Нет

Разрешение: 0,2

Наполнитель: 13% сот.

Как я это разработал

Идея

Я люблю электронику, но не умею травить печатные платы самостоятельно, и для своих небольших проектов мне хотелось иметь что-то свое. Вот почему я хотел посмотреть, применима ли идея 3D-печати варианта печатной платы на 3D-принтере.

Концепция

Чтобы воплотить идею в жизнь, я хотел начать с простой схемы: батарейки, светодиода и резистора.

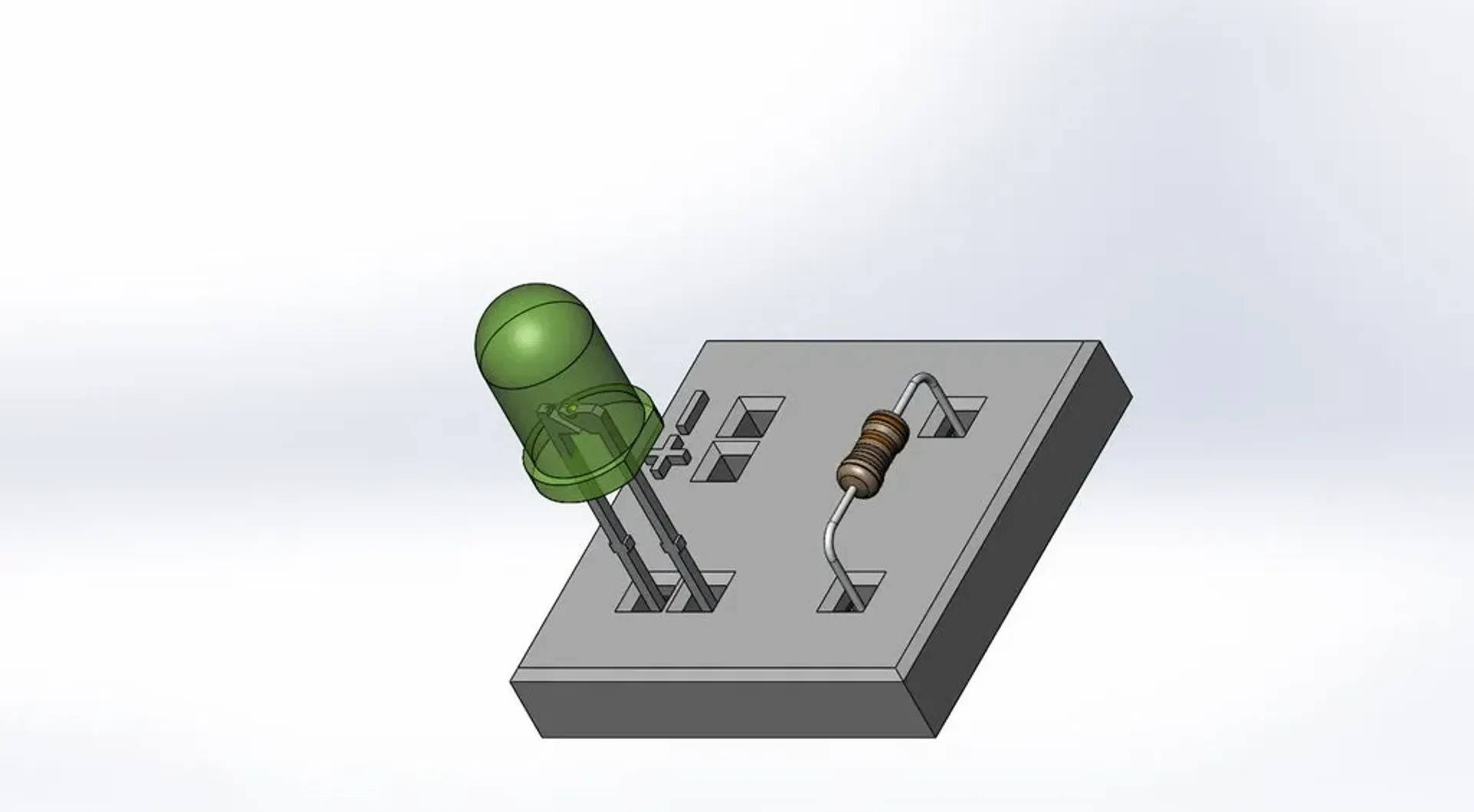

Я разместил компоненты, как показано на схеме, и начал рисовать тестовую «плату» в SolidWorks.

Тестовая схема

Первый дизайн

Я думал о том, как изготавливаются печатные платы, и поэтому подумал о том, чтобы все соединения находились на нижней стороне и чтоб�� соединения не были видны на верхней стороне.
Мне пришлось спроектировать отверстия со скошенными краями, чтобы можно было припаивать соединения к компонентам, иначе соединения было бы невозможно достичь.

Скошенные отверстия и вырезанные участки, чтобы освободить место для проводов и паяных соединений.

Второй дизайн

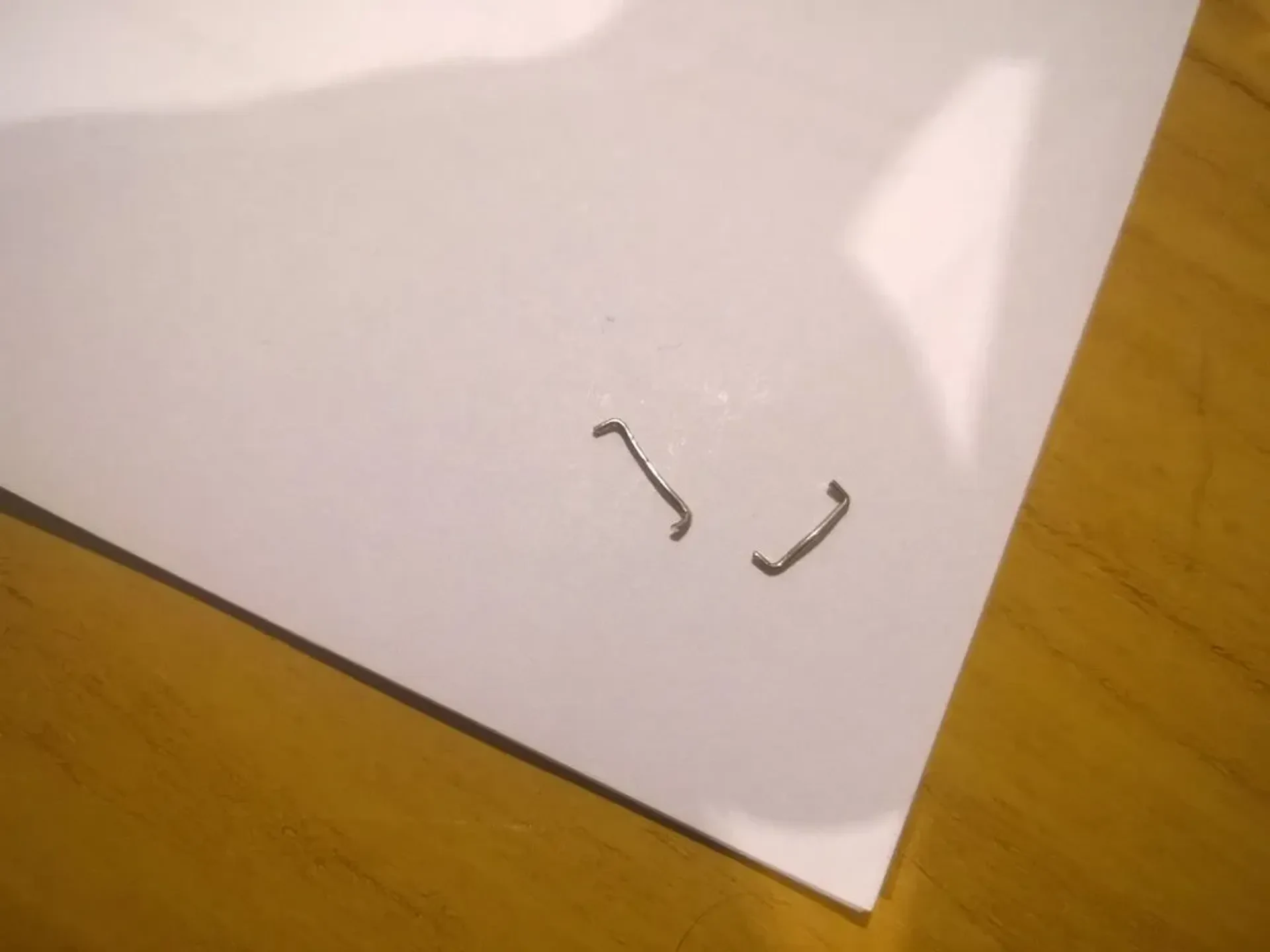

Поскольку мне не нравилась идея паять провода и плавить окружающий пластик (о��обенно PLA), я подумал о том, чтобы соединить провода просто путем трения, аналогично тому, как я это делал при заделке проводов без пайки (http://www.thingiverse.com/thing:1381358).

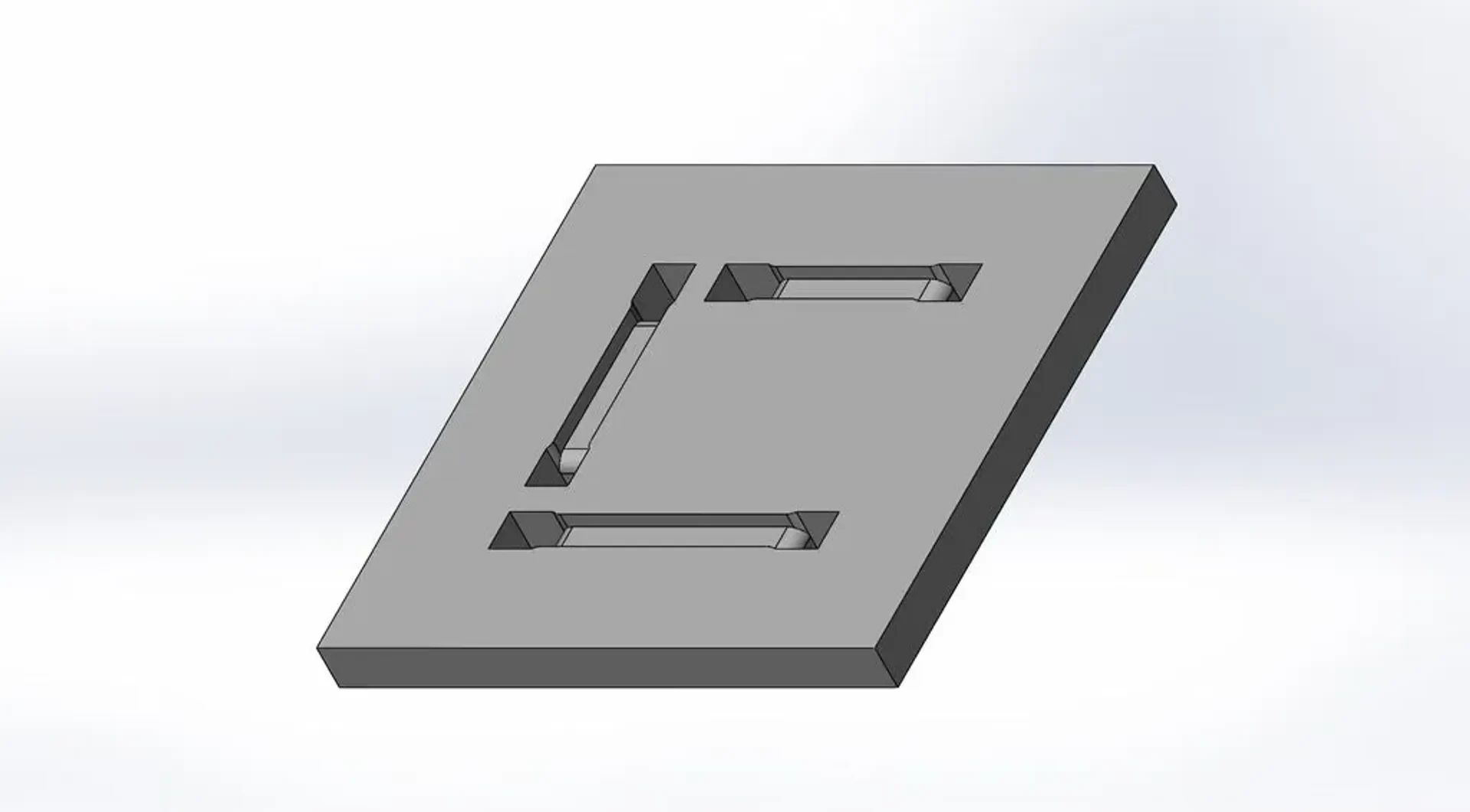

Таким образом я также смог скрыть соединения внутри пластиковой детали, поэтому нарисовал их в средней части. Кроме того, в этом случае соединения не будут доступны для короткого замыкания или непреднамеренного повреждения.

Отверстия могли бы быть поменьше :)

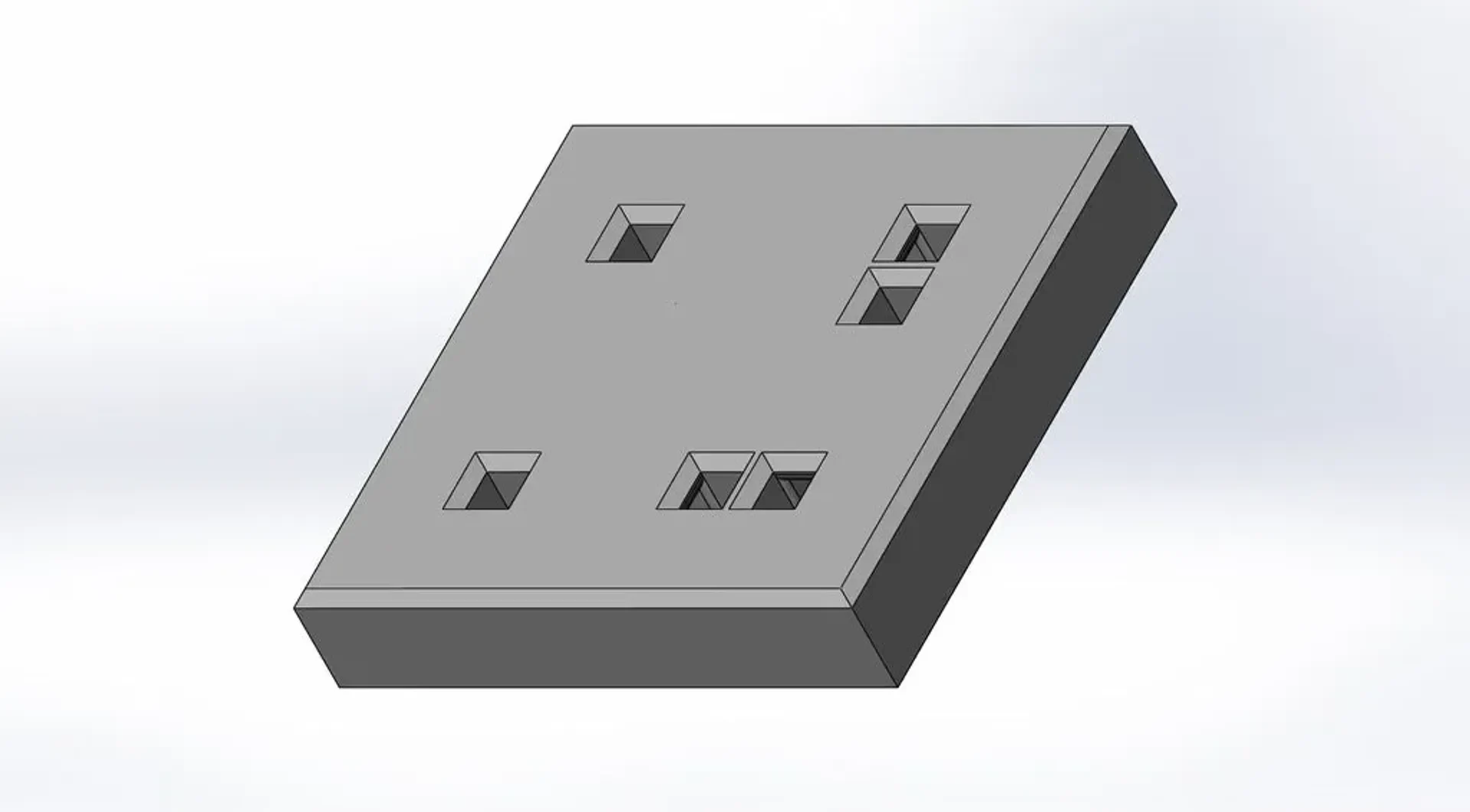

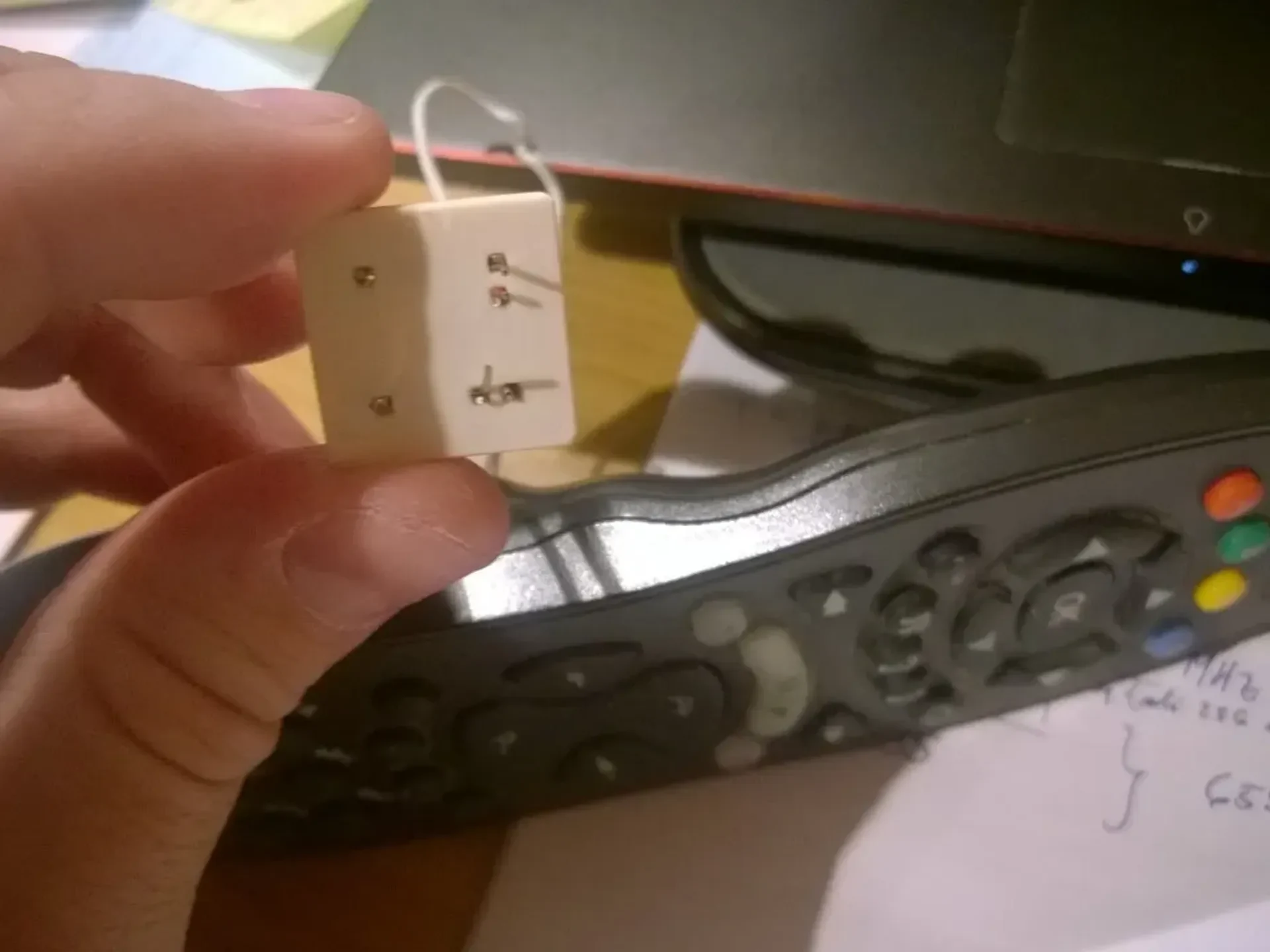

Окончательный дизайн: верх и низ выглядят одинаково (соединения спрятаны внутри пластиковой детали)

Создание STL

После того, как рисунок был готов, я экспортировал его и сохранил в формате STL.

Здесь размещено с помощью программного обеспечения Simplify3D.

Изменение G-кода

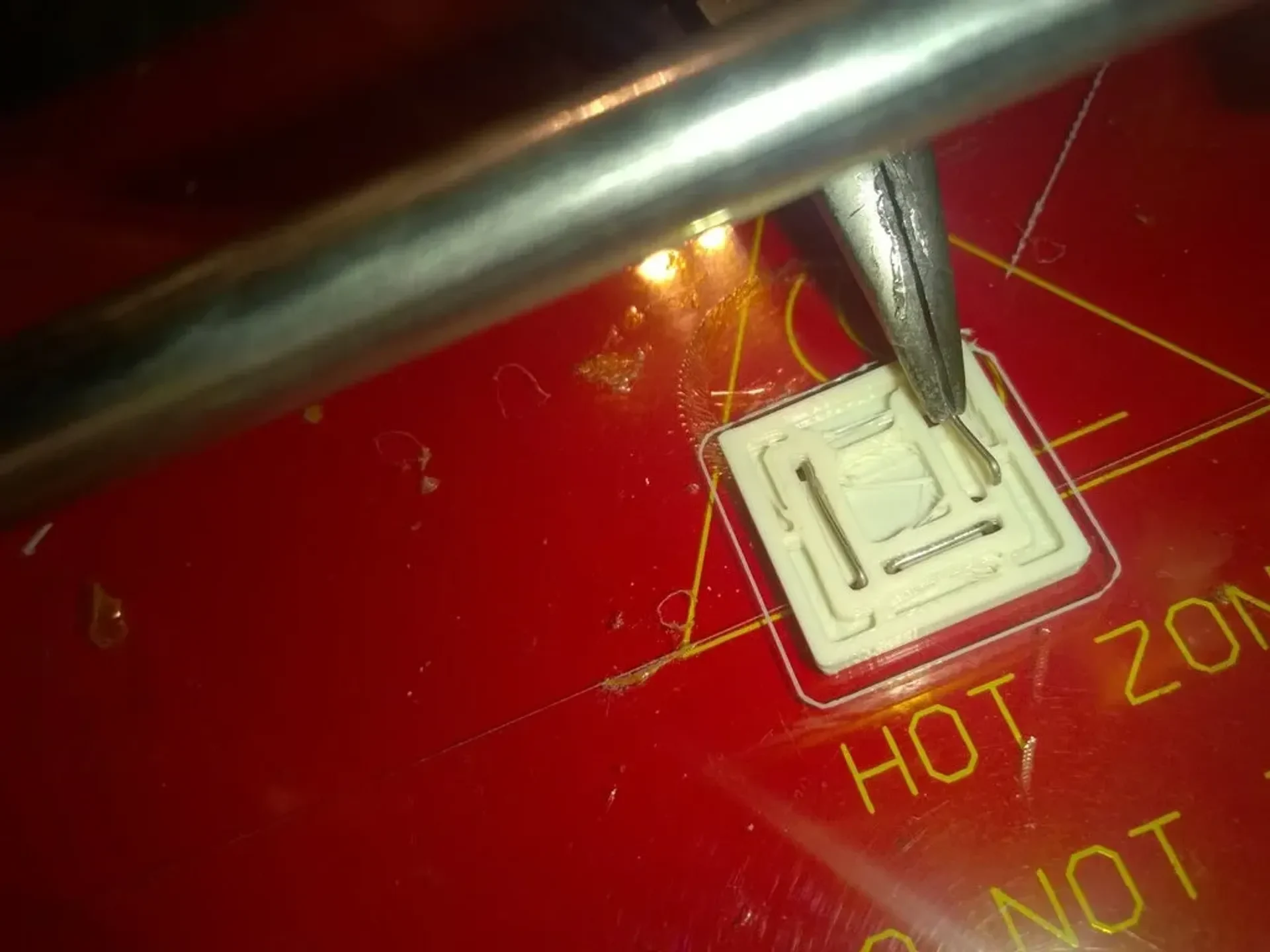

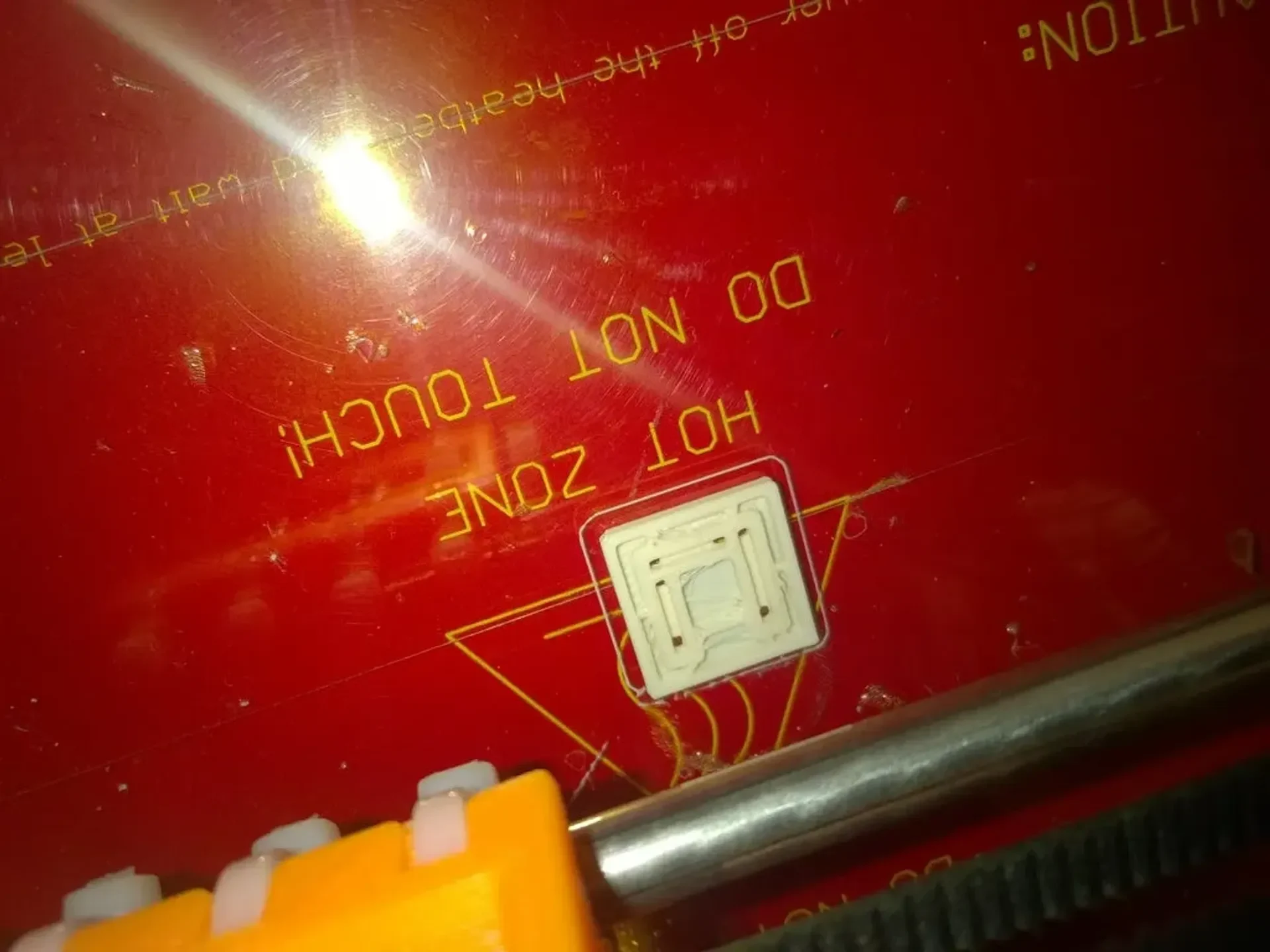

Поскольку мне нужно было, чтобы мой принтер останавливался на определенной высоте, чтобы я мог вставить проводное соединение, я подумал об использовании программного обеспечения Cura с его плагином PauseAtZ (http://wiki.ultimaker.com/CuraPlugin:\_Pauseatz).

Вид слоя Cura: приостановка и перемещение экструдера в положение X=5 см, Y=5 см от начала координат.

Поскольку я вообще не использую Cura, я просто хотел посмотреть, что этот код плагина делает с G-кодом, чтобы поставить принтер на паузу.
Я нарезал файл STL как в Cura, так и в Siplify3D. Затем я сравнил G-код Simplify3D и Cura, как показано на рисунке.

Изучив G-код и получив большую помощь на вики-странице Reprap (http://reprap.org/wiki/G-code) и шпаргалке по G-коду (https://thingiverse-production-new.s3.amazonaws.com/assets/87/b0/2c/f5/4c/CheatSheet.pdf), я смог изменить код Simplify3D под свои нужды.

Все это можно было бы сделать, если бы я потратил немного времени на изменение исходного кода плагина на Python.

Конечный результат

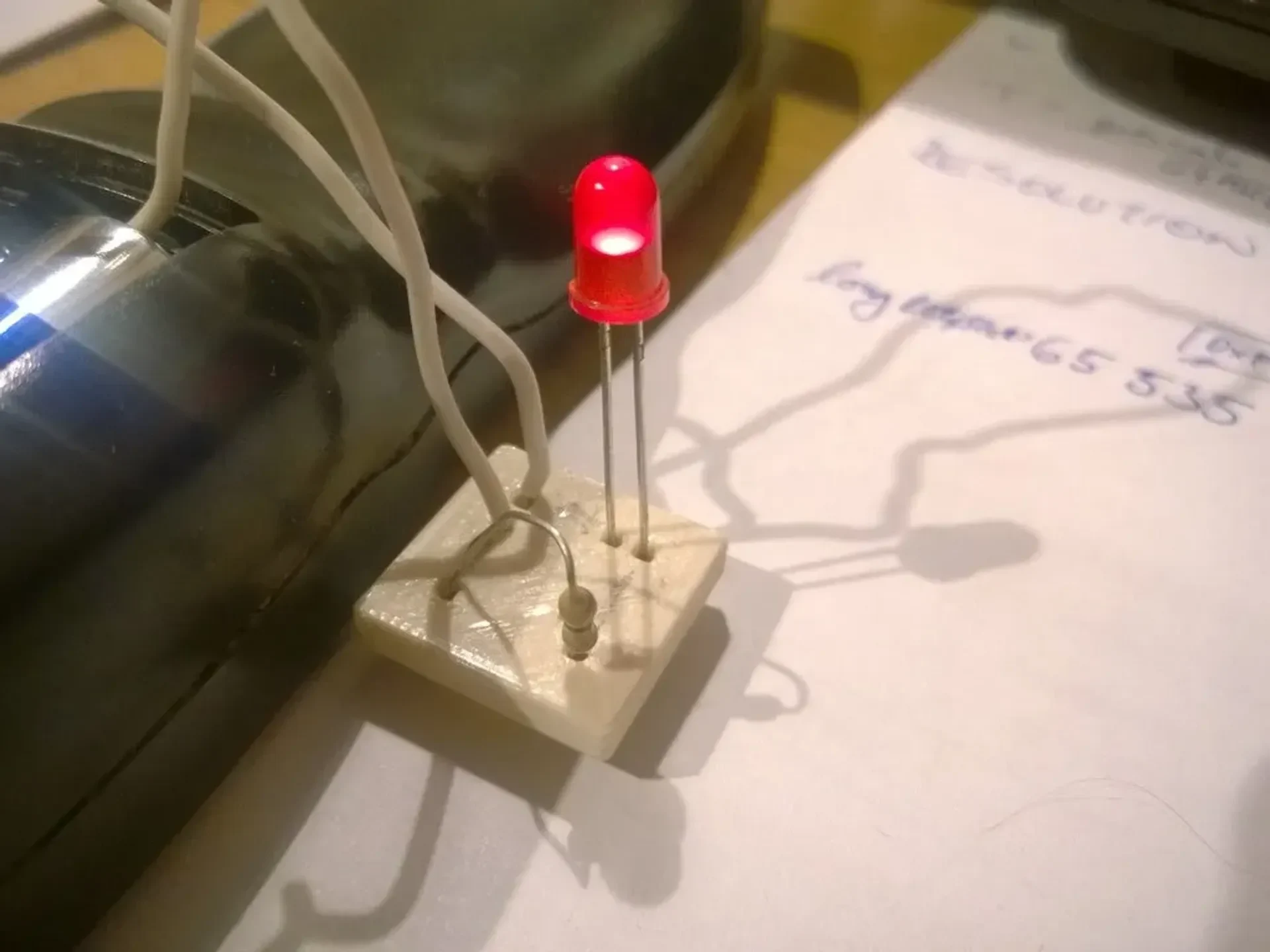

В конце концов я смог достичь того, что искал — схемы, похожей на печатную плату, которая РАБОТАЕТ!
Итак, моя идея о создании небольших печатных плат для компонентов и микросхем THT в корпусах DIL (см. Мою заделку проводов без пайки: http://www.thingiverse.com/thing:1381358) вполне достижима, приложив немного усилий.
