P.E.P.85 3D-печатный дрон Whoop, рама 85 мм........

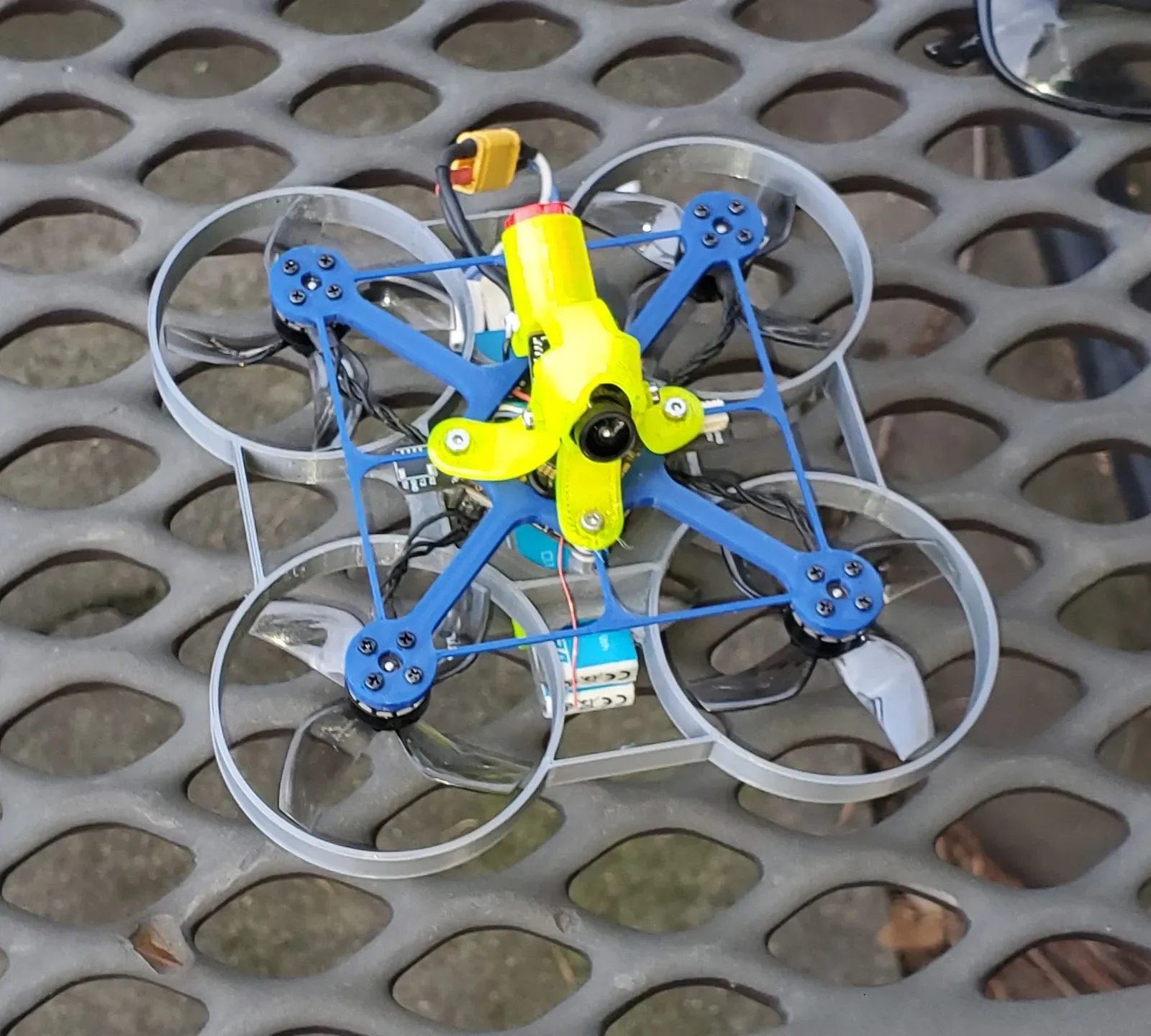

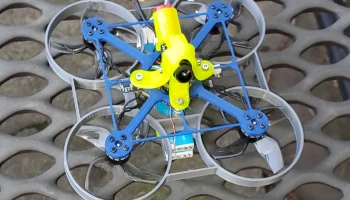

Встречайте P.E.P.85, напечатанный на 3D-принтере Whoop. Место для дополнительных деталей :)

Если вы учитесь летать, вы, вероятно, часто разбиваетесь. Я уверен, что да. Упсы стали настолько дешевыми, что зачастую выгоднее просто купить новую птицу, а не постоянно заменять рамки.

Лично я обнаружил, что рама BetaFPV Cetus X постоянно ломается, поэтому я купил HappyModel Mobula8. У меня все еще была рабочая установка дополнительных деталей, поэтому я придумал место для дополнительных деталей — P.E.P.85!

PEP85 спроектирован так, чтобы быть максимально легким и прочным для рамы, напечатанной на 3D-принтере. Он отлично летает, а запасные части можно легко распечатать.

Модульная конструкция означает, что вам нужно распечатать и заменить только сломанные детали, а не всю раму. Каждая деталь печатается быстро и без поддержек.

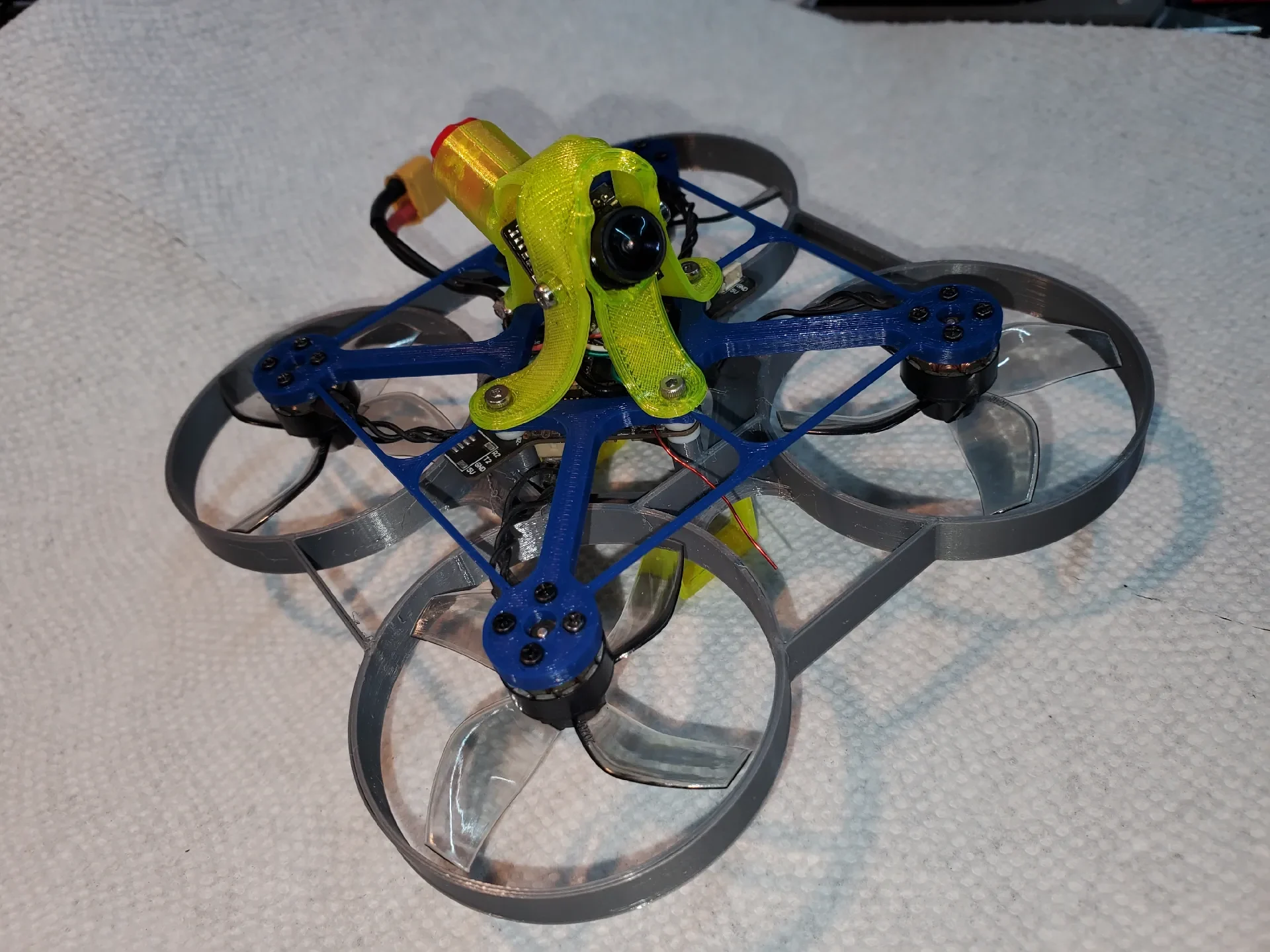

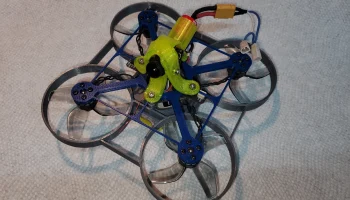

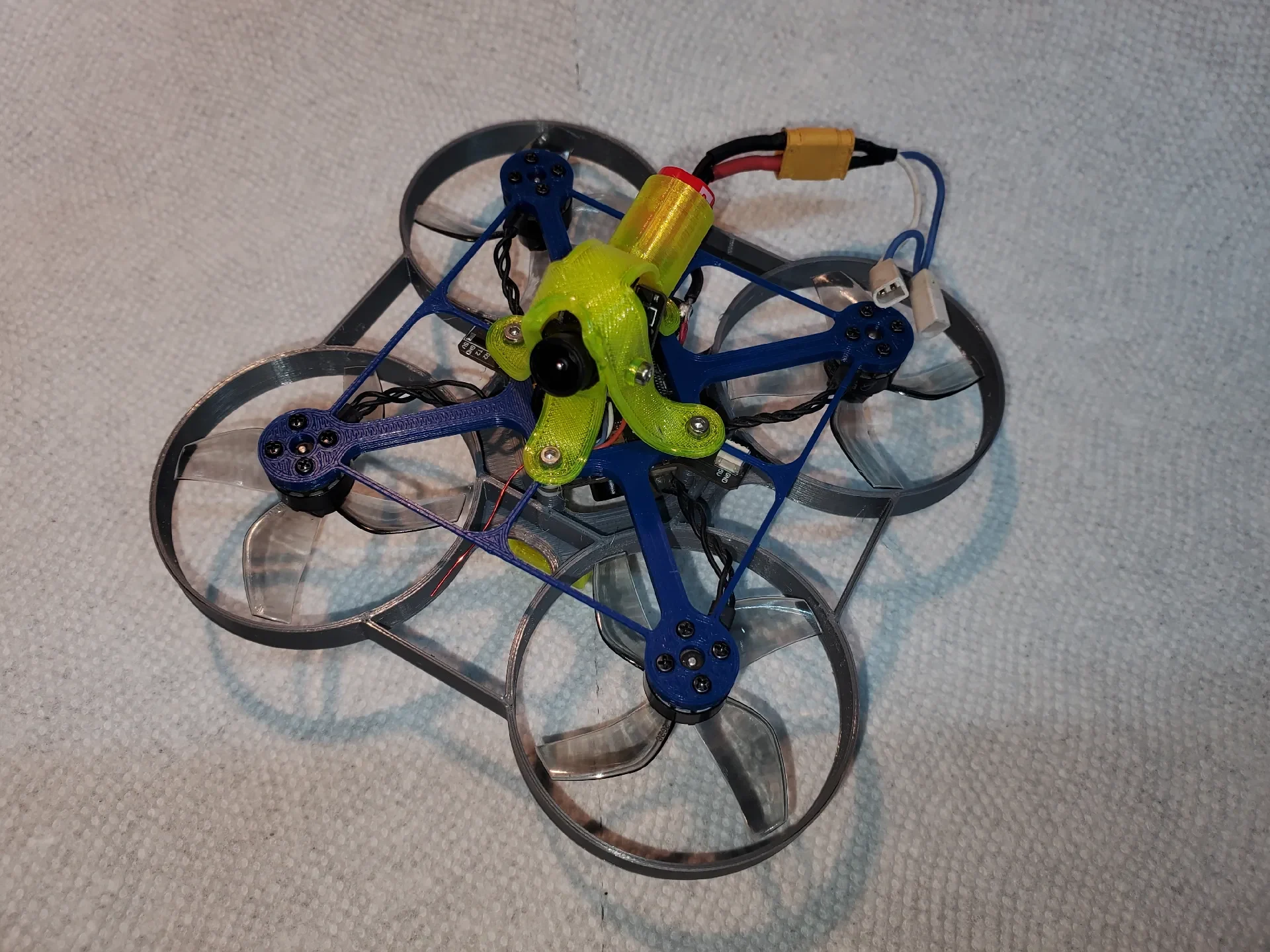

Каркас можно собрать стандартно (подпорки вверх) или перевернутым (подпорки вниз) в зависимости от ваших предпочтений. Лично я предпочитаю перевернутый вариант, поскольку он кажется более сбалансированным и в нем используется на два винта меньше.

В настоящее время существует две версии воздуховодов: одна легче, другая прочнее. В любом случае, мне еще предстоит придумать уст��йчивую к ударам конструкцию, так что пока я это не сделаю… Распечатайте кучу рам и воздуховодов и возьмите их с собой в поле!

Текущая конструкция заменит раму CetusX (4 двигателя на болтах). Когда у меня будет три болтовых мотора, я спроектирую подходящую раму.

Каркас и воздуховоды можно напечатать из PLA или PETG. 20% заполнение гироидной области.
Навес и держат��ли для батарей (рис. 2) должны быть напечатаны из ТПУ.
После установки навеса с помощью доводочного инструмента сделайте отверстие для камеры.
Соберите, используя винты диаметром 2 мм.

ОБНОВЛЕНИЕ 19 марта 2025 г.!

Я разработал и загрузил вторую, более прочную версию рамы. Если вы печатаете с 2 верхними/нижними слоями, 1 стенкой и 50% заполнением гироида, он прочнее и легче оригинала!

Файлы бесплатны для личного использования. Если вы хотите продать этот кадр, я предоставлю коммерческие права при ежемесячной подписке на 10 долларов здесь или на моем патреоне (скоро!).

Пожалуйста, оставляйте много комментариев, предложений и предложений!
