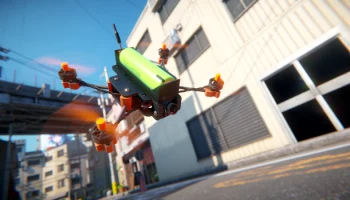

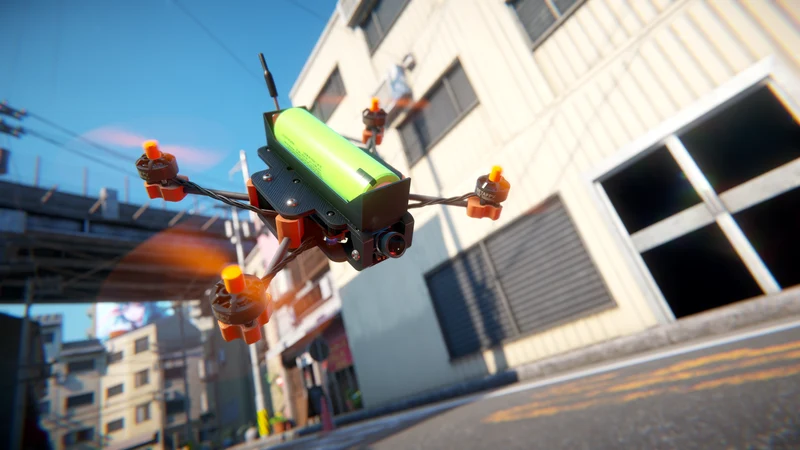

18650 Микроскладной FPV-дрон

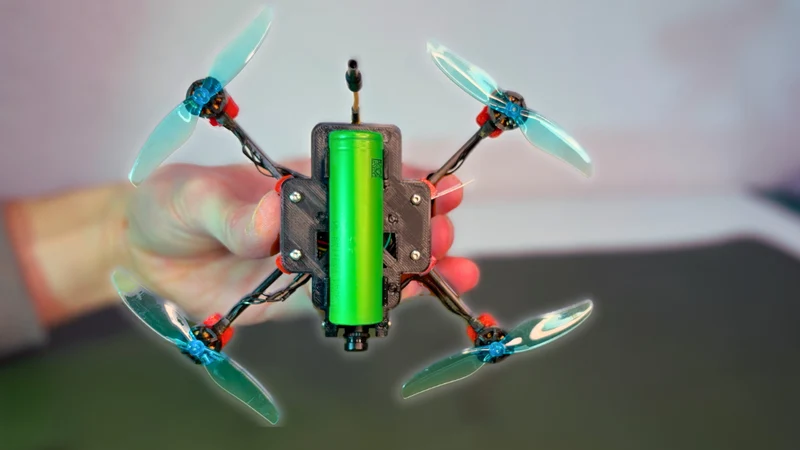

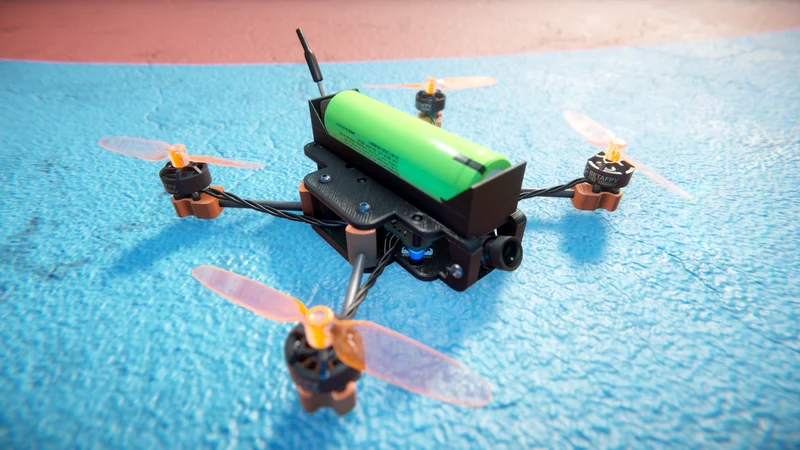

Этот проект представляет собой изготовленный по индивидуальному заказу складной дрон FPV большой дальности, рассчитанный на эффективное и увеличенное время полета до 18 минут. Рама полностью напечатана на 3D-принтере и оснащена уникальным складным механизмом для удобства транспортировки. Дрон питается от одного элемента 18650, при этом основное внимание уделяется созданию легкой и экономичной установки с использованием таких компонентов, как перепрофилированные двигатели Cetus X и доступный контроллер полета AIO.
На протяжении всего процесса сборки задачи включали оптимизацию конструкции деталей, напечатанных на 3D-принтере, для точной сборки, решение проблем хрупкости материалов и устранение различных проблем с электричеством. Ключевым нововведением стала магнитная система подключения аккумуляторов, которая решила проблемы с падением напряжения, вызванные первоначальными недостатками конструкции.

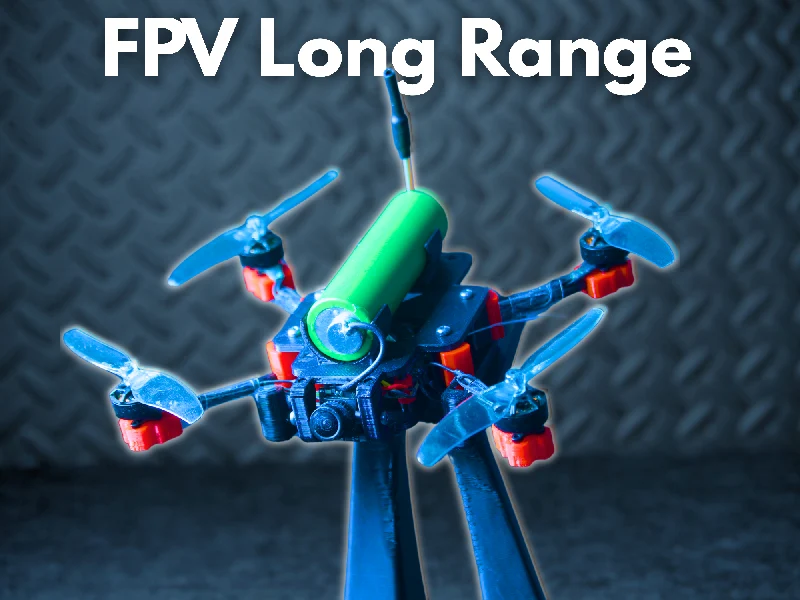

Этот дрон предлагает практичное и доступное решение для тех, кто интересуется дальними полетами с видом от первого лица, сочетая в себе простоту, функциональность и доступность.
Часть 1
Часть 2:
Настройки печати:
Высота слоя: 0,2
Нижние оболочки: 3
Верхние снаряды: 4
Заполнение: 15%
Скорость: 120 мм/с
Части:
ФК: https://s.click.aliexpress.com/e/_olzt3M5 *
Батарея: https://s.click.aliexpress.com/e/_omPpQdL * (выберите хороший!)
4 карбоновых стержня размером 3 x 41 мм: https://s.click.aliexpress.com/e/_oDEKnG9 *
Моторы: https://s.click.aliexpress.com/e/_ooSbAyZ *
Более дешевые двигатели: https://s.click.aliexpress.com/e/_oCzHpeh * (крепление двигателя для этого не тестировалось)
Видеопередатчик: https://s.click.aliexpress.com/e/_oEqMzmv *
Камера: https://s.click.aliexpress.com/e/_oonKwJR *
Реквизит: https://s.click.aliexpress.com/e/_ol8grZB *
6 резьбовых вставок M2 x 2,5 x 3,2 мм: https://s.click.aliexpress.com/e/_oE0oS4h *
1 неодимовый магнит 10 мм х 3 мм, 1 неодимовый магнит 6 мм х 3 мм: https://s.click.aliexpress.com/e/_oBIBzvr *
Нить: https://s.click.aliexpress.com/e/_onDybZf *
4 винта M2 x 6 мм
4 винта M2 x 16 мм
Аксессуары:
Пульт дистанционного управления: https://s.click.aliexpress.com/e/_oCUNKaR *
Электрическая отвертка: https://s.click.aliexpress.com/e/_omFdLlp *
Аналоговые очки: https://s.click.aliexpress.com/e/_oEX2qIz *
Ссылки, отмеченные *, являются партнерскими. Если вы совершите покупку ��о этим ссылкам, я получу небольшую комиссию без каких-либо дополнительных затрат с вашей стороны.
