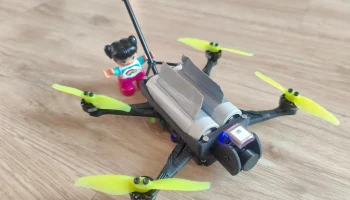

Мини-толстый дрон дальнего действия, 2 литий-ионных аккум...
ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ: Я НЕ НЕСУ ответственности за любой ущерб или травмы, вызванные созданием этого дизайна. ОСОБОЕ ВНИМАНИЕ на полярность литий-ионных аккумуляторов! В случае обратной полярности аккумуляторов Вы разрушите электронику, аккумуляторы или сгорите! Я знаю, что говорю :)
Обновление 2024/03 V1.2
Разработан дизайн для использования цифровой системы HD Walknail FPV. Теперь я могу записать специальные цифровые сигналы Walksnail Avatar HD Nano kit V3 с Walksnail Avatar HD Goggles X.
мы имеем дело с обычными VTX-антеннами, држак-антенны тискне-помочи ТПУ
смена количеств батарей — не более 1,5 мм²
дополнительные косметические процедуры
Привет, пилоты FPV-дронов!

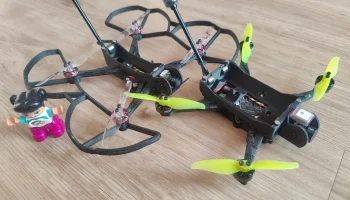

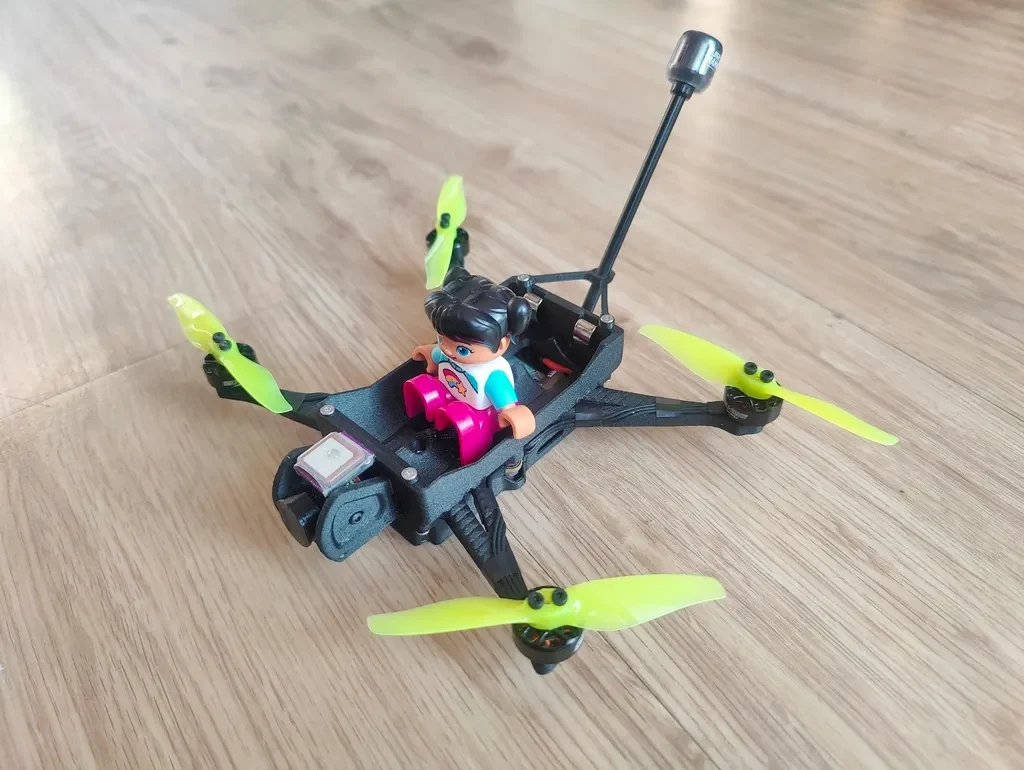

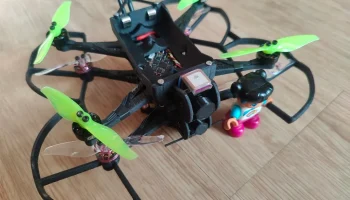

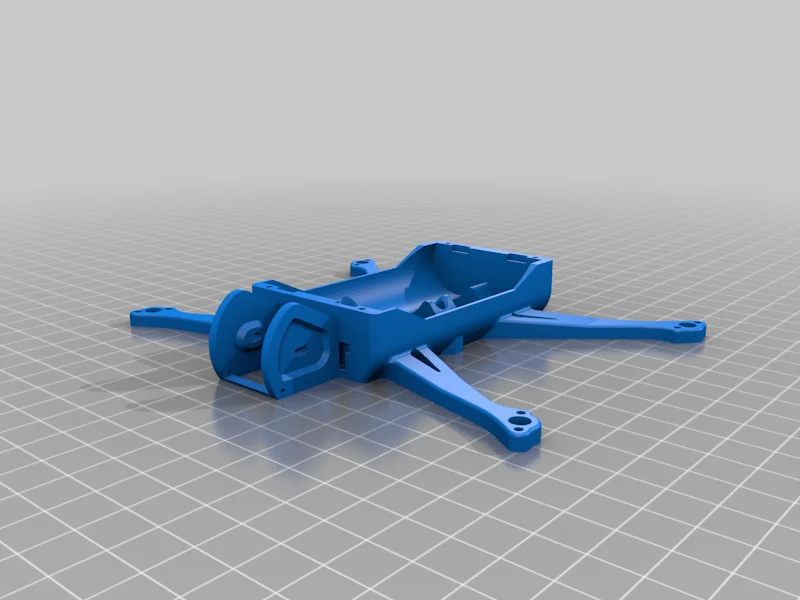

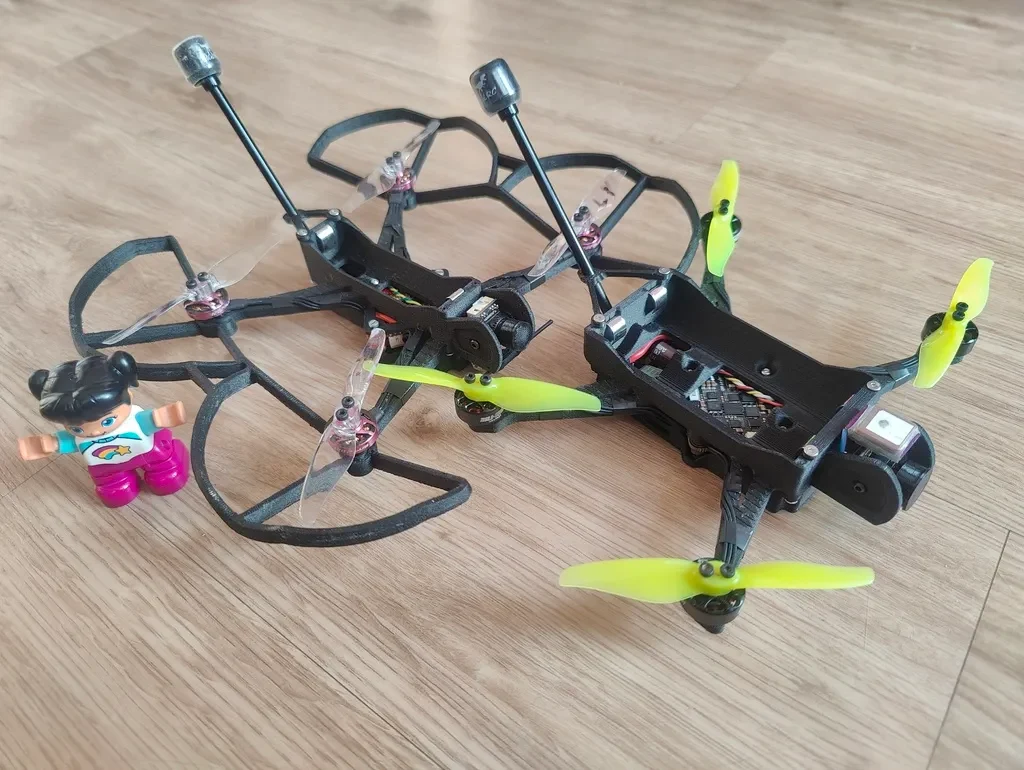

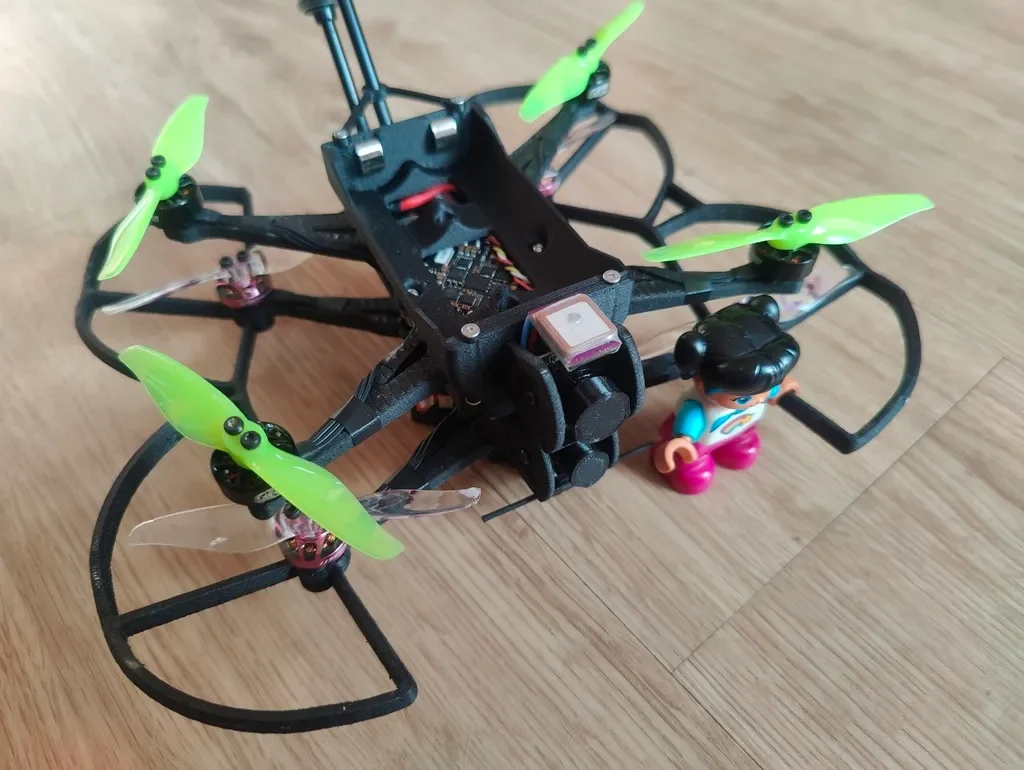

Это тяжелая модерниз��ция NanoLongRange Evo. Он использует конфигурацию литий-ионной батареи 2S при последовательном соединении (2 шт. 21700) с контроллерами полета 2-4S. Контроллер полета имеет монтажные размеры 25,5 мм, непрерывный ток не менее 20 А. Эта конструкция совместима с защитой опор конструкции NanoLongRange Evo. Печатайте детали, используя рекомендованный мной материал PETG или Fiberlogy Nylon PA12+CF15. Это очень прочный и легкий материал, чем PETG! Ремешок антенны VTX и печать на конце антенны с использованием ТПУ или другого гибкого материала. Концевая часть антенны используется для предотвращения вытягивания конца антенны из корпуса при аварии. Дрон немного тяжелый, но у него много энергии и емкости аккумулятора. Я думаю, он был бы не так уж плох для сумасшедших коротких перелетов.
Пожалуйста, следите за правильной полярностью батареек!!!
список компонентов:
2 литий-ионных аккумулятора — рекомендуется Samsung INR21700-50S 5000 мАч или Molicel INR21700-P42A 4200 мАч
НЕ комбинируйте аккумуляторы разных типов с разной емкостью или разным состоянием заряда.

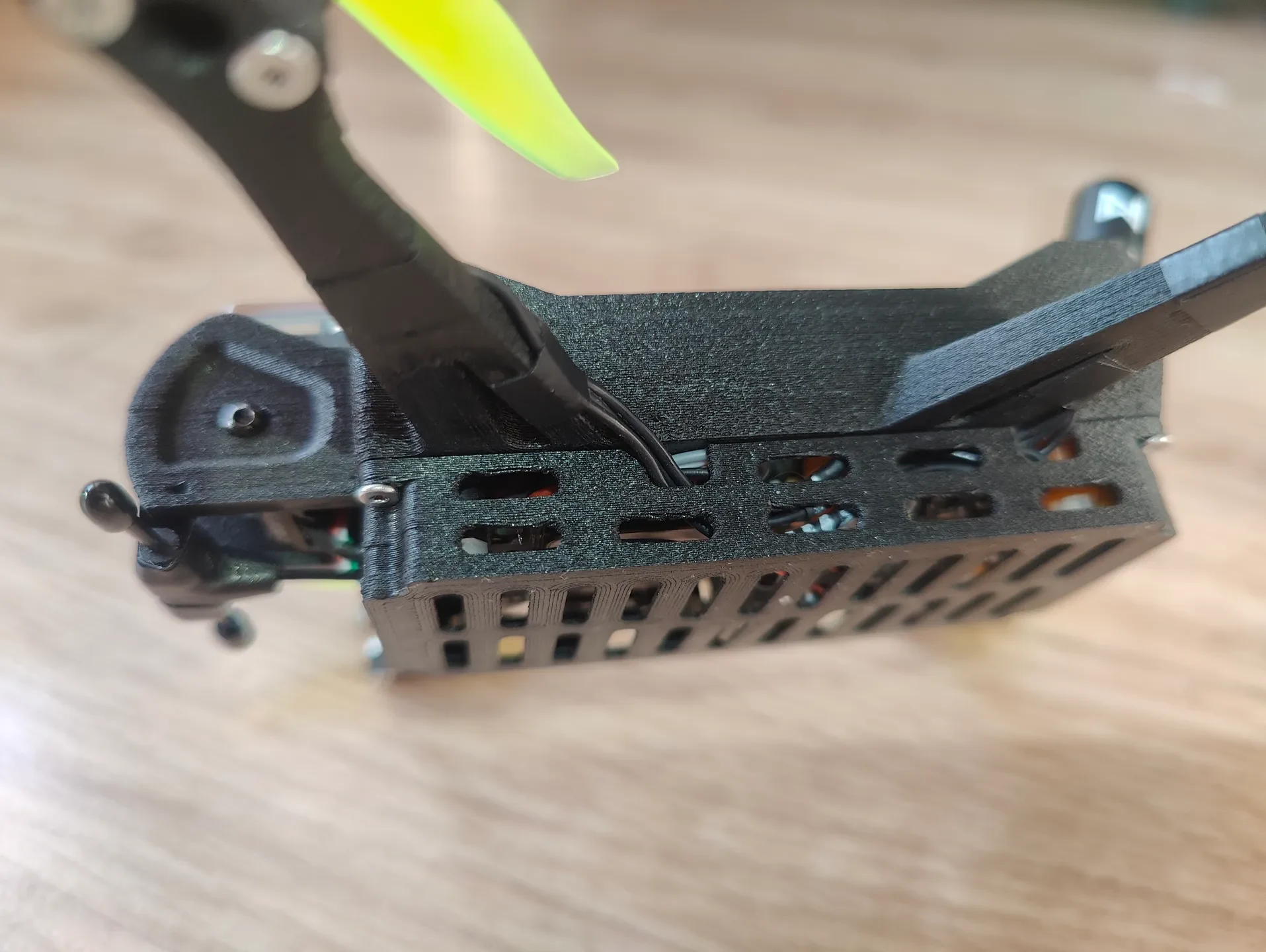

Штифт батареи-используйте 4 шт. из Китая/Алиэкспресс 18650 лоток для батареи

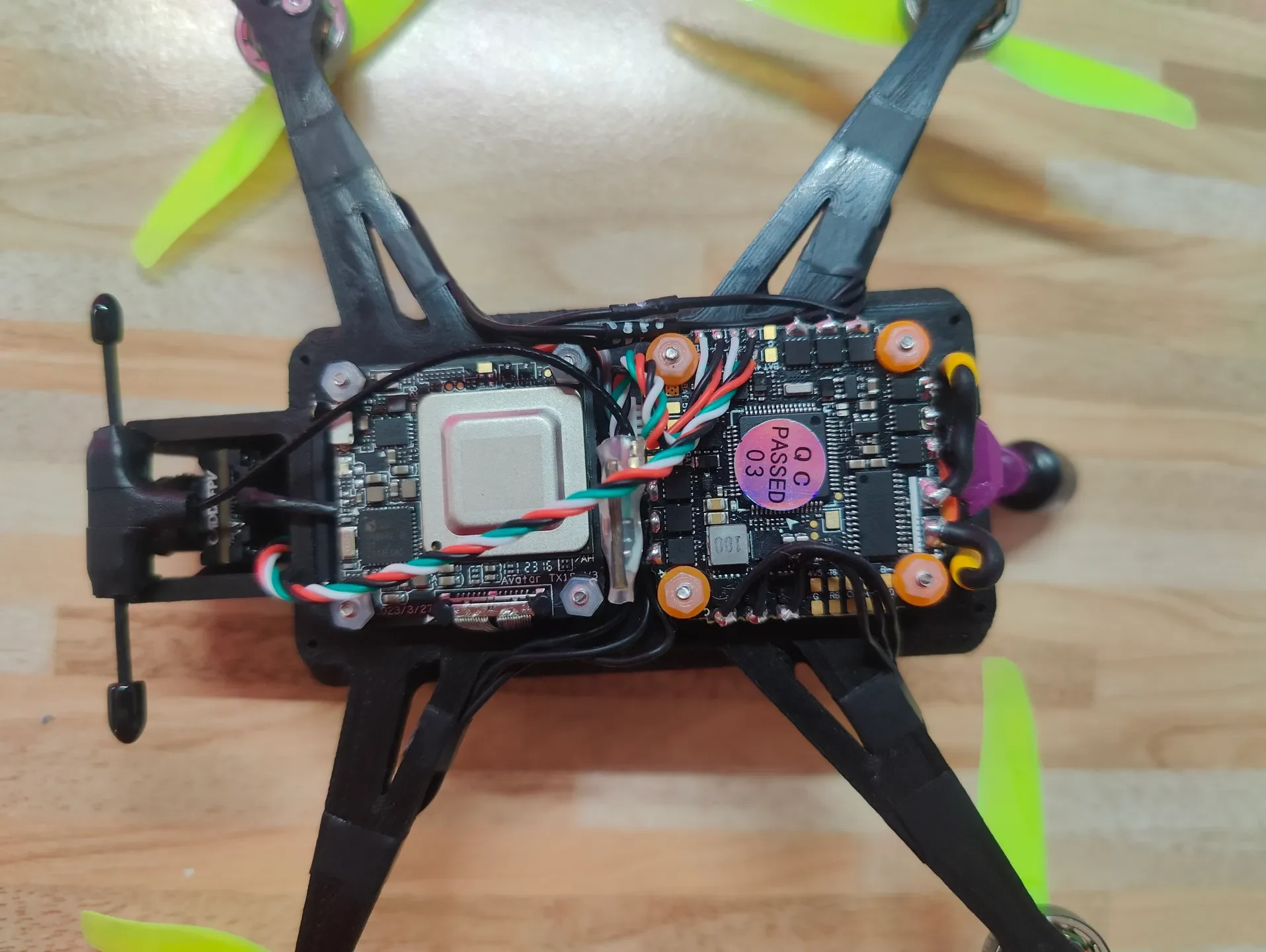

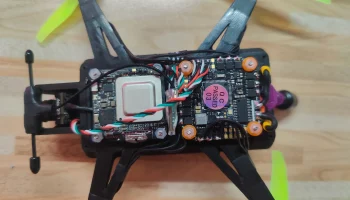

полетный контроллер — «все в одном» = контроллер AIO, который 2S способен выдерживать непрерыв��ый ток минимум 20 А + в моем случае я использую переработанный GEPRC GEP-F722-35A AIO
двигатели — HGLRC AEOLUS 1202.5 11600KV Brushless Motor или аналогичные двигатели 1202.5 2S
гребные винты — Gemfan Hurricane 3018-2
ресивер — что ты любишь :)
камера — соединение nano CAM
Видеопередатчик — HGLRC Zeus nano VTX, TBS Unify nano32 VTX или Walksnail Avatar HD Mini 1S комплект — входной комплект V3 с напряжением VTX до 13 В, который не требуе��ся BEC

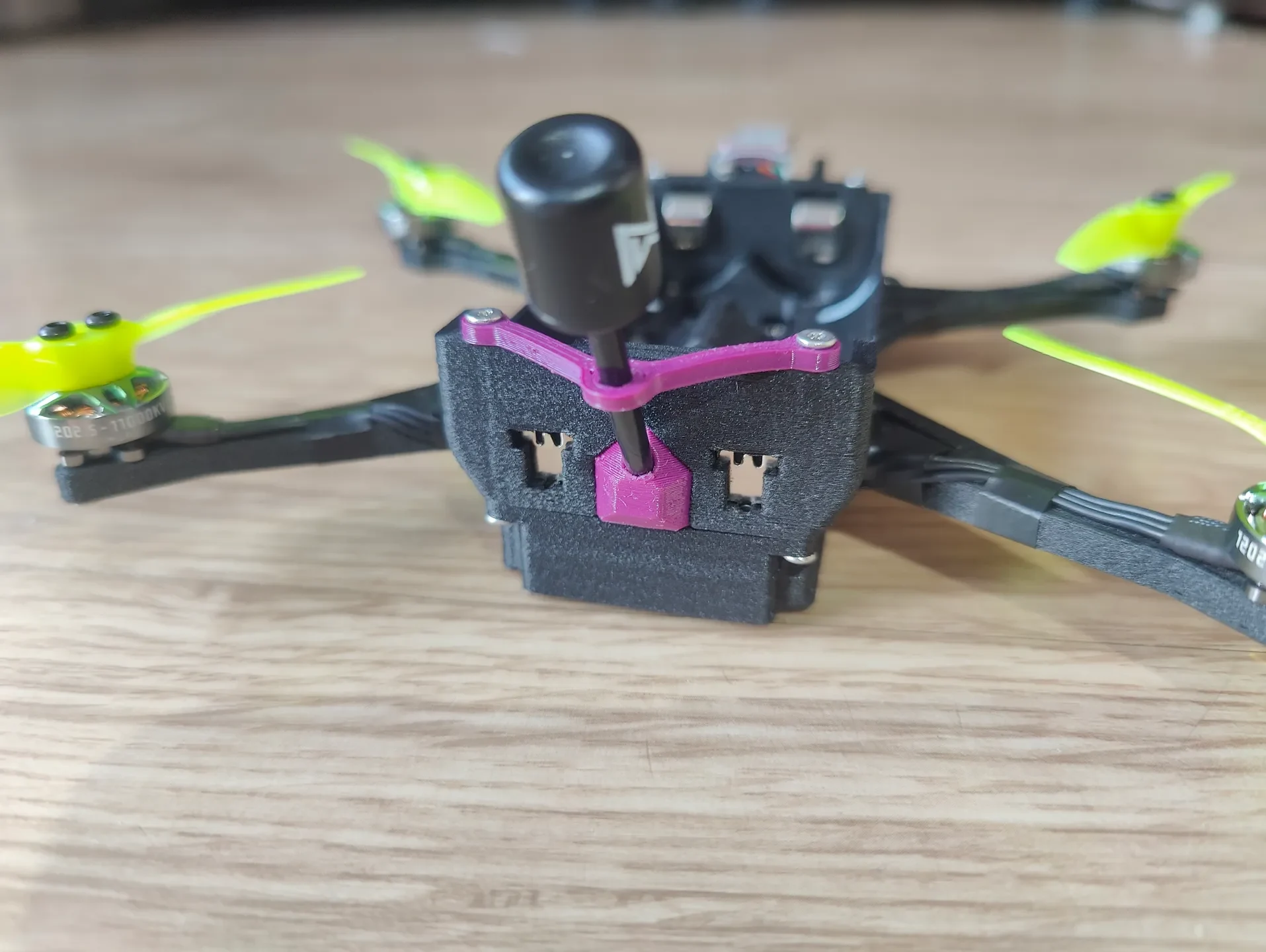

Антенна видеопередатчика — HGLRC mini Hammer — стержень диаметром 3 или 4 мм.
GPS — Beitian BZ-121 или GOKU GM10 Nano V3 GPS
Если вы хотите поддержать мои проекты и дать мне небольшой совет, нажмите на эту ссылку. Кнопка пожертвования PayPal.
Или Вы можете отправить мне небольшой совет в биткойнах по следующему адресу:
bc1qeqhefz33msdxs7hq69g72aspe9q5rlm2jxks04
Настройки печати
Принтер:
что угодно
Плоты:
Нет
Поддерживает:
Нет
Разрешение:
0,2
Заполнение:
40%
Нить:
любой нейлон с углеродными/стеклянными волокнами или PETG
что угодно
