Расширитель диапазона DJI Dual 4 Вт (и все дроны с поддер...

ПРЕДУПРЕЖДЕНИЕ
Соблюдайте требования местного законодательства относительно мощности передатчика.
В противном случае вас ждет штраф или тюремное заключение. Вы предупреждены.

F — это то, что
Усиление связи RC/видео вашего дрона, использующего 2,4G, с помощью направленной антенны и усилителя мощностью 4 Вт.

Почему
Я хотел максимально повысить надежность сигнала моего пульта дистанционного управления/видео Mavic 1 Pro, чтобы избежать пропадания и потери сигнала. Я пытался купить Evolite Kit Plus, но они просто отменили мой заказ и так и не ответили на мое письмо… Потрясающее обслуживание клиентов, не правда ли? Так что, черт возьми, я сделаю это сам.

Как

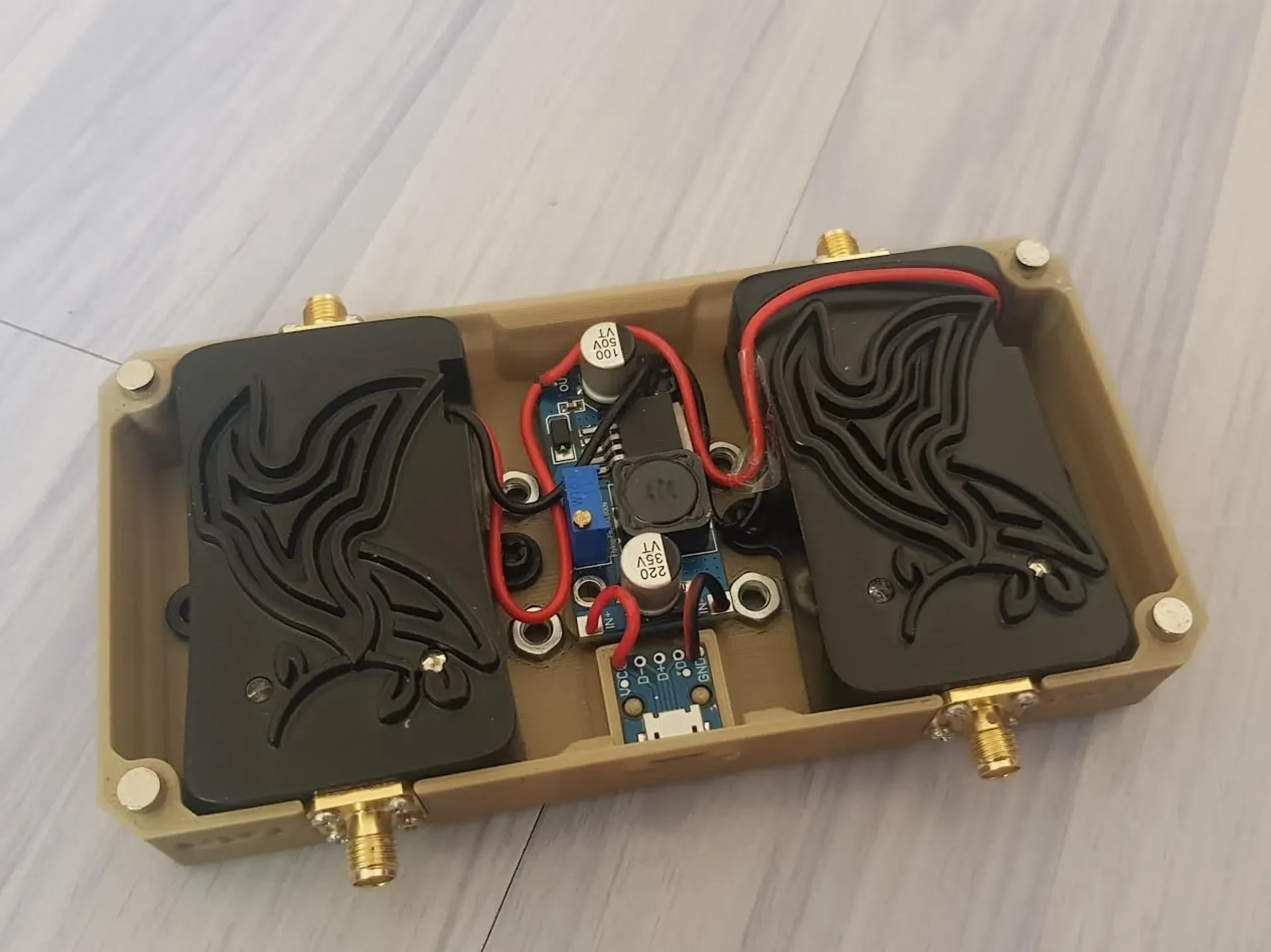

Усилитель питается через USB, поэтому возьмите с собой блок питания. При повышении напряжение USB изменится с 5 В на 12 В (напряжение источника питания по умолчанию, но в соответствии с таблицей данных диапазон составляет 6-12 В). Потребляемая мощность от USB-разъема составляет около 0,6 Ач при напряжении 5 В.
Вам нужно открыть усилитель, чтобы отпаять разъем питания и заменить его оголенным проводом, торчащим наружу.

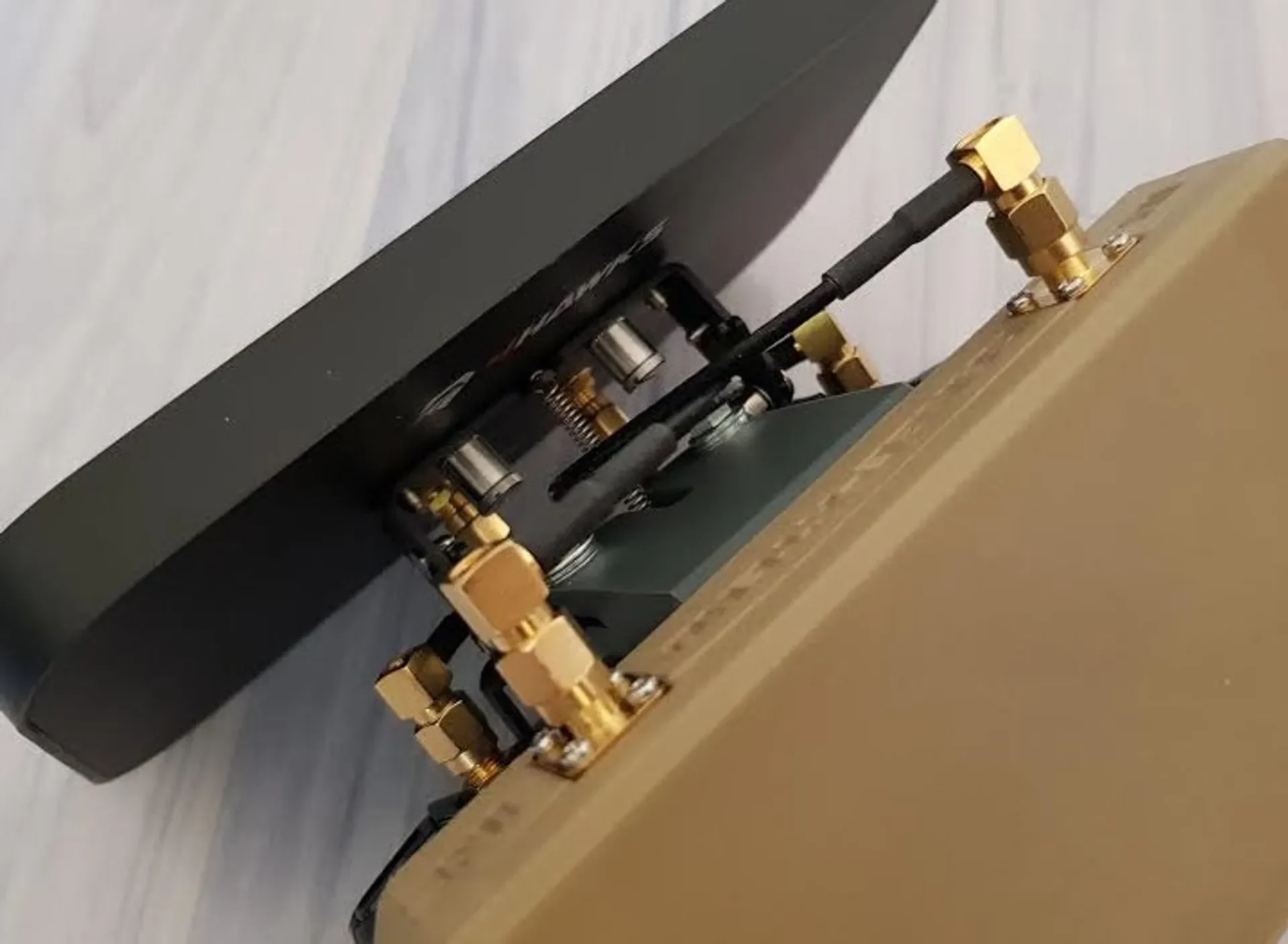

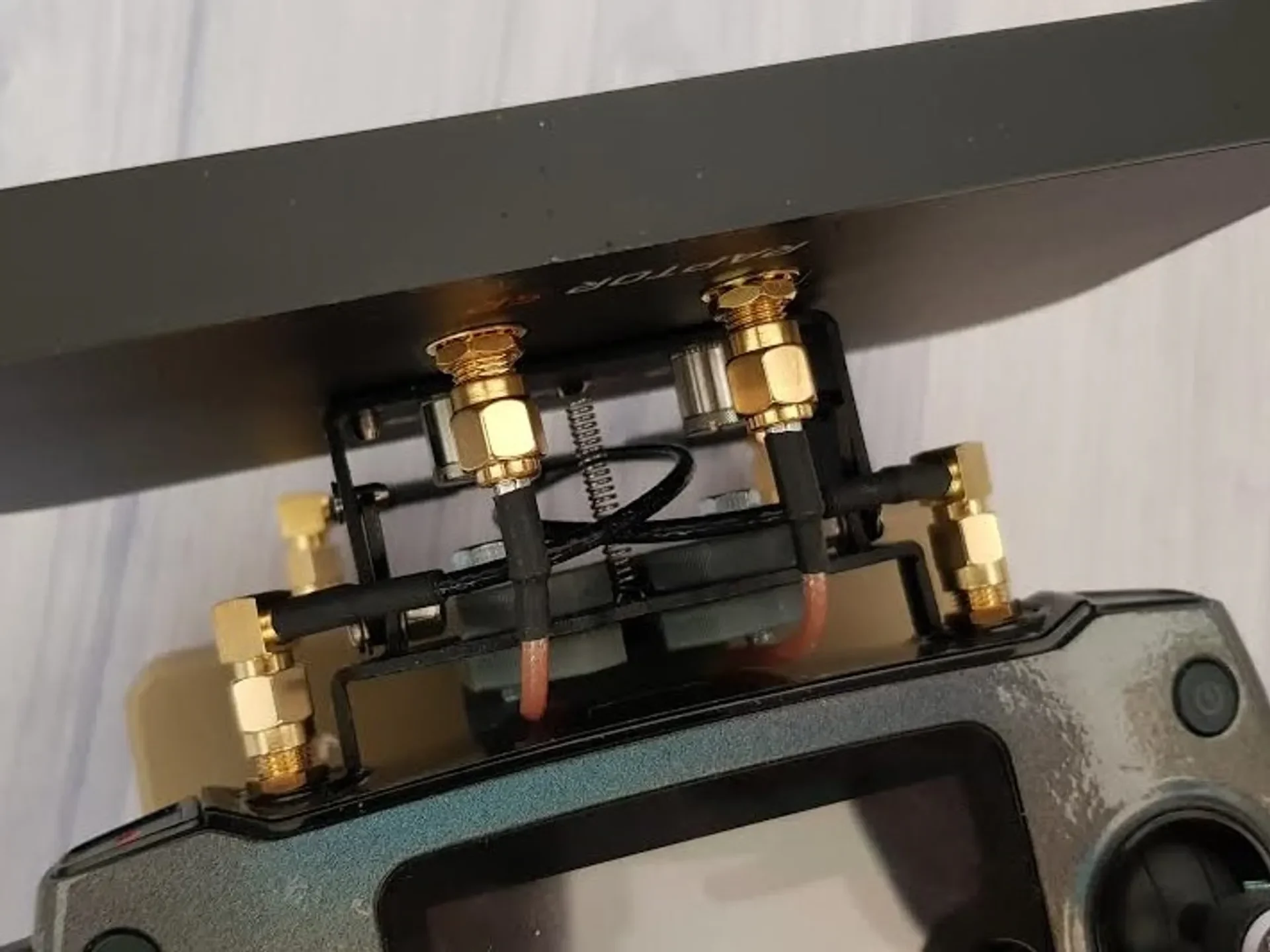

Мне пришлось перевернуть сторону разъема SMA (одна розетка и одна вилка), чтобы использовать провод SMA, поставляемый в комплек��е с моей антенной и усилителем. Просто поменяйте их местами. Или купите новый кабель SMA.

Имейте в виду, у ракеты-носителя есть направление. Вы должны использовать его правильно, один конец предназначен для входа, другой на антенну (отсюда и моя модификация на разъеме SMA).

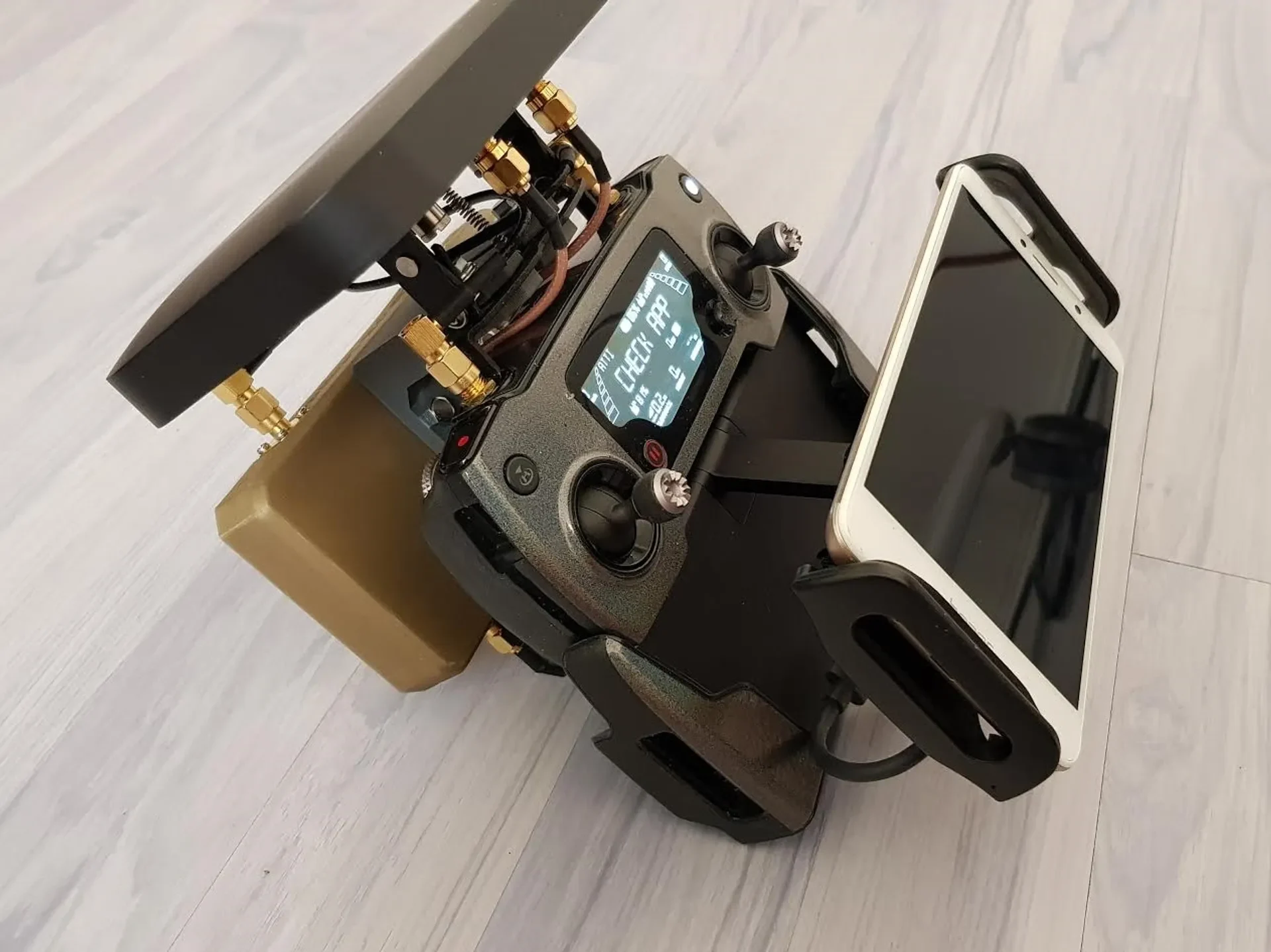

Конечная цель

DJI Go с модом FCC

Мощная направленная антенна

Усилитель мощностью 4 Вт на каждую антенну
Список деталей

1 направленная антенна стороннего производителя (Raptor SR, Nanosync или другая)

2 усилителя сигнала Wi-Fi 4 Вт: https://aliexpress.com/item/32839375464.html
1 повышающий преобразователь XL6009: https://aliexpress.com/item/32944756517.html
1x коммутационная плата Micro USB: https://aliexpress.com/item/32622990643.html
8 цилиндров с неодимовым магнитом 5х3 мм: https://aliexpress.com/item/1000007993788.html

Винты и гайки М4
Печать файлов

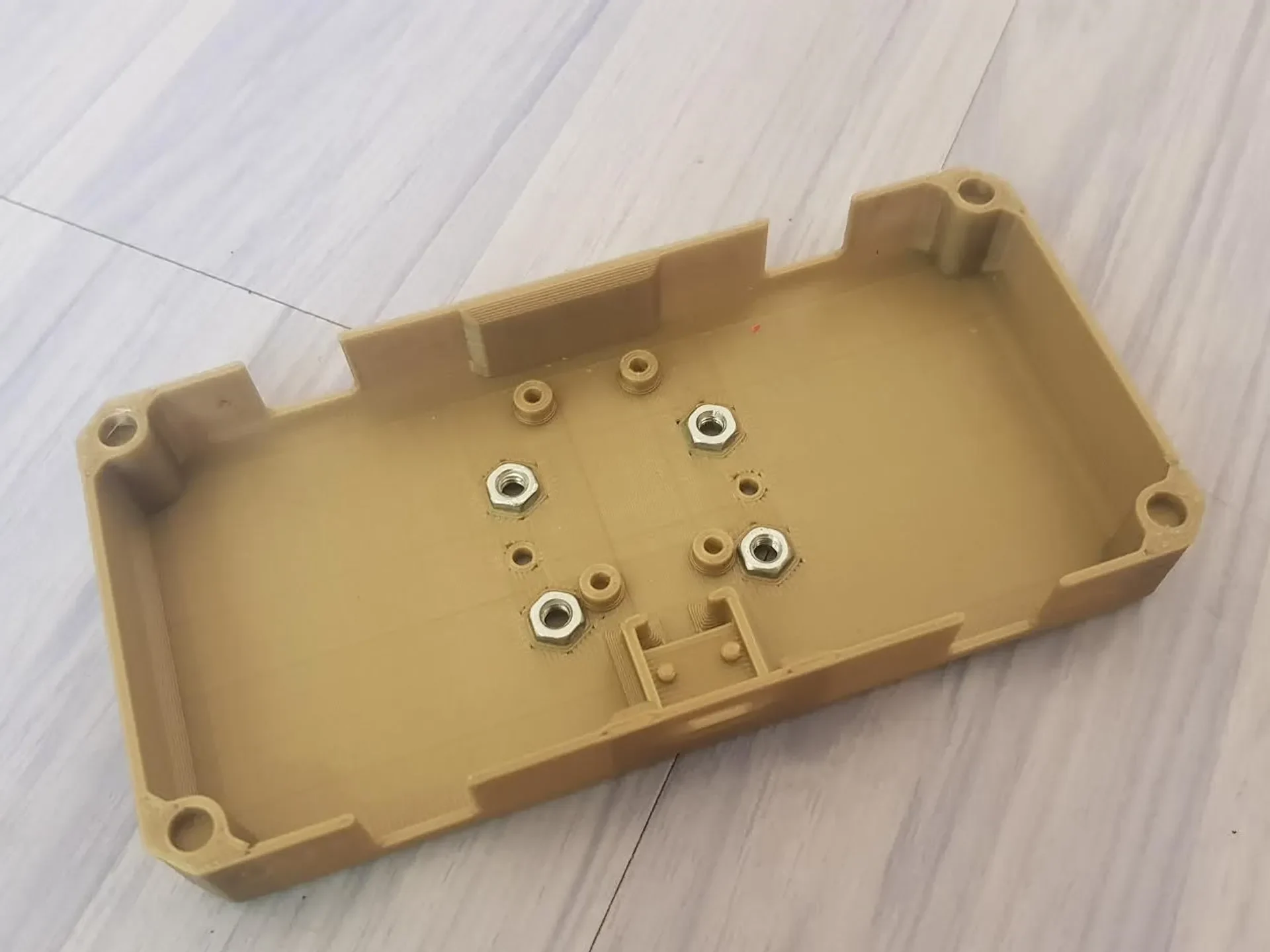

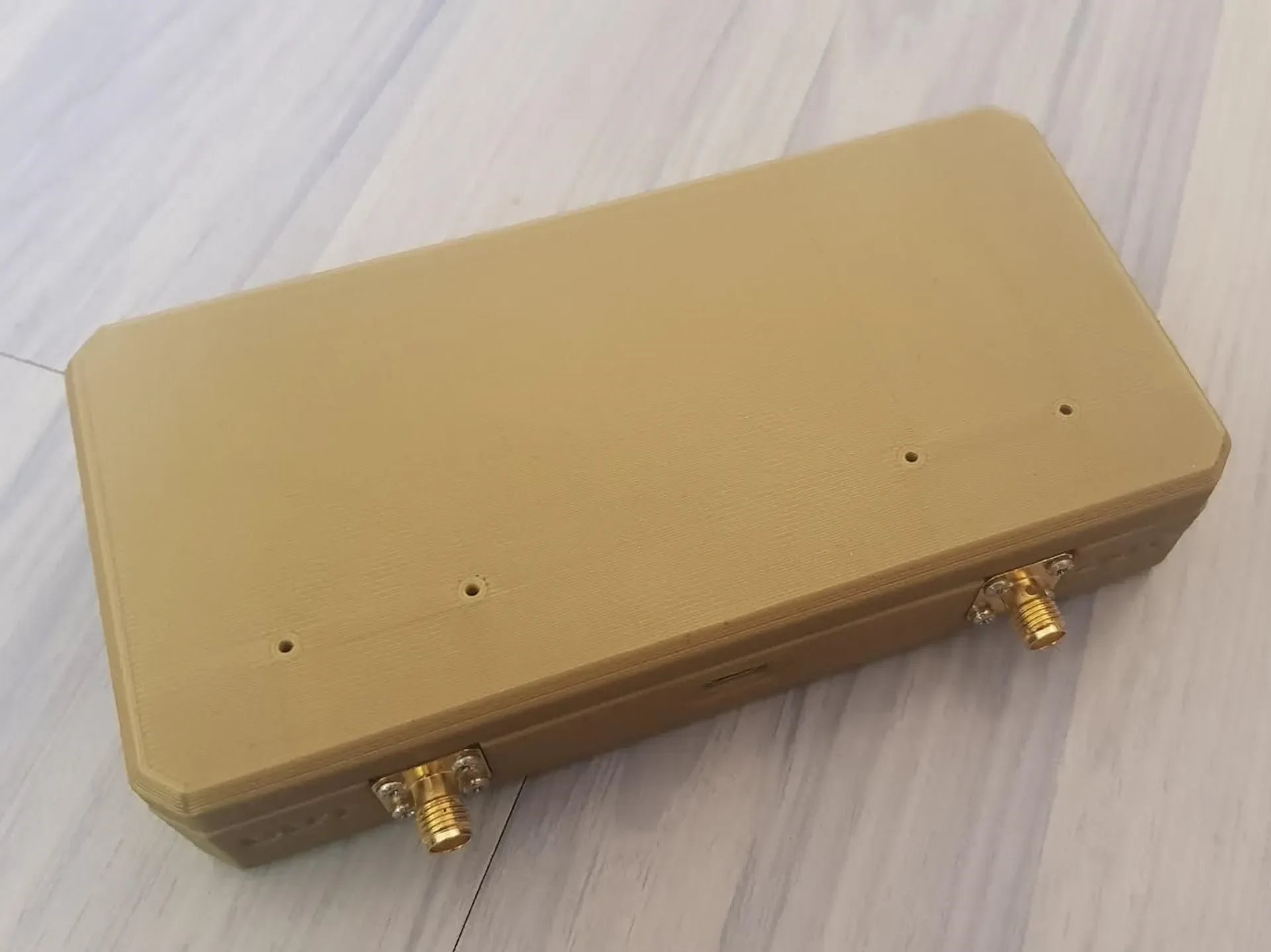

booster-usb-base: Основание коробки.

booster-usb=top: Крышка коробки.
booster-usb-bracket-extension-2cm: Удлинитель 2 см (опционально)
booster-usb-bracket-extension-1cm: Стандартный удлинитель 1 см.
booster-usb-bracket-base: Пластина для коробки
booster-usb-bracket-controller: Пластина для пластины Raptor SR.
Распечатать инструкции
Категория: Радиоуправляемые транспортные средства Настройки печати

Производитель принтера: Prusa

Принтер: i3 МК3

Плоты: Нет

Поддерживает: Нет

Разрешение: 0,2

Заполнение: 20

Нить: Colorfabb PLA/PHA
Примечания:

Просто перетащите и распечатайте, поддержка не требуется.
