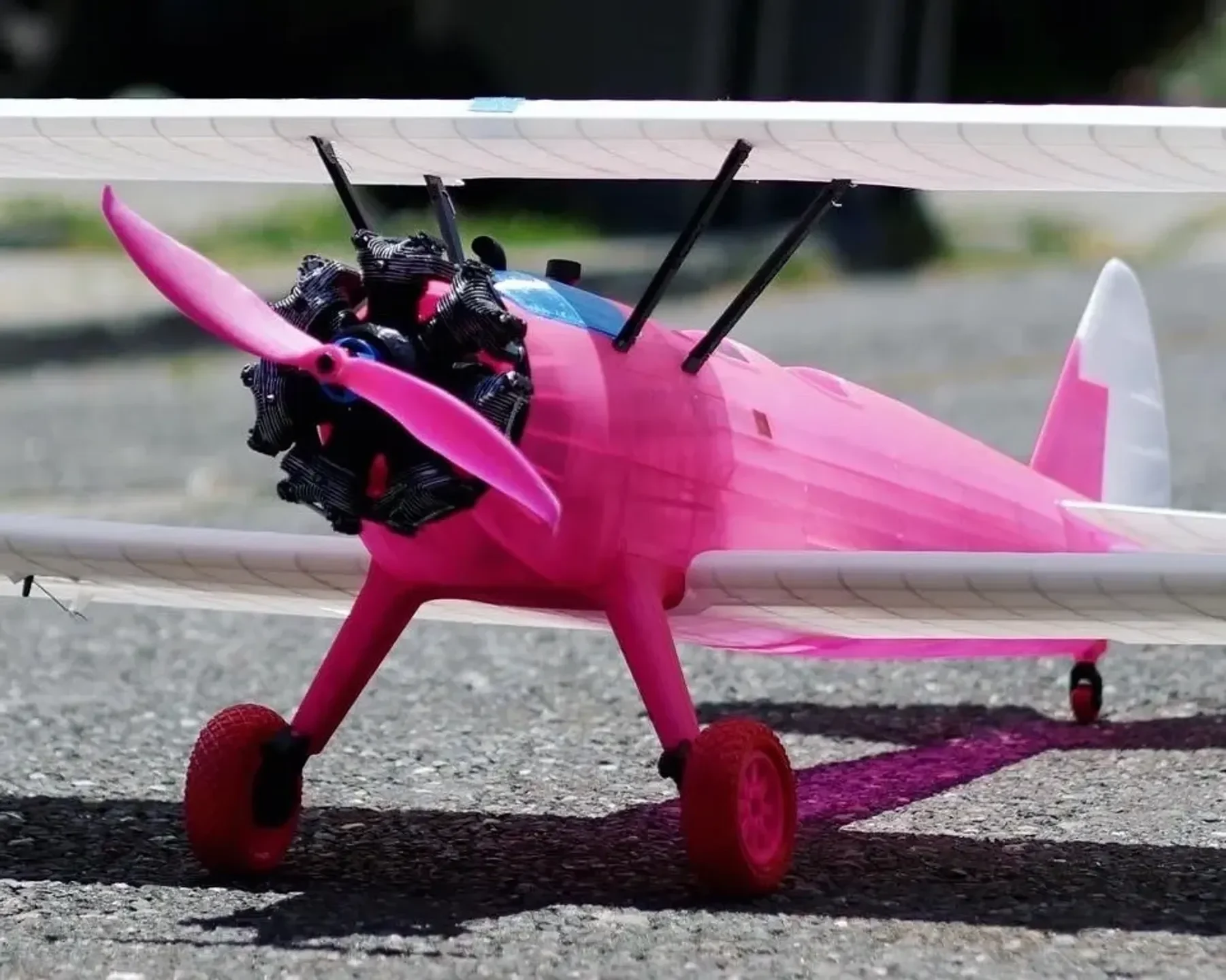

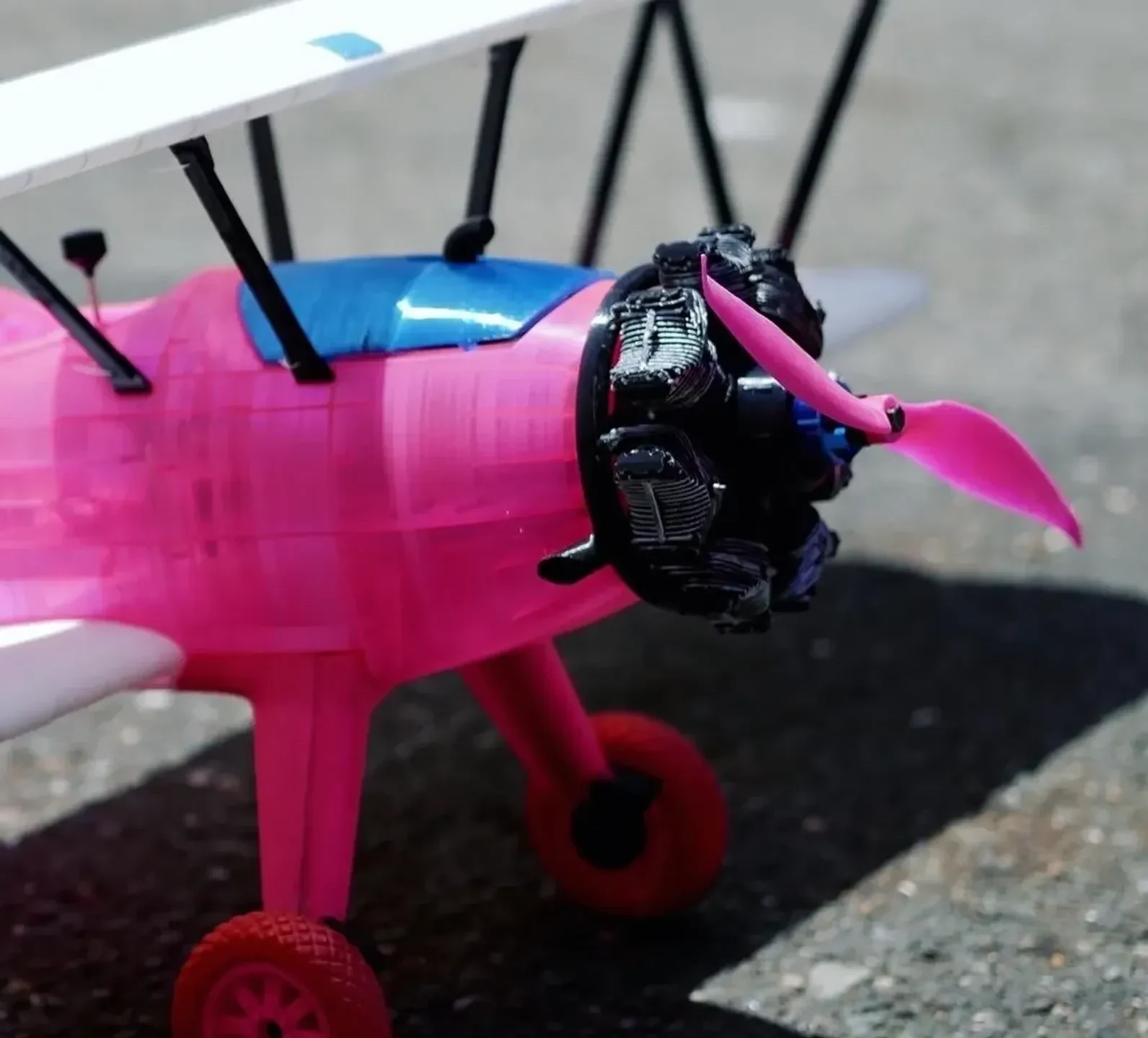

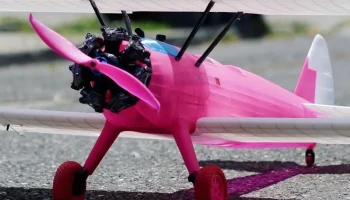

Для 3D-печати модели RC Stearman мне понадобился реквизит 11x5,5. Вместо того, чтобы платить 3 доллара за один, я потратил тысячи человеко-часов, используя высококвалифицированные дизайнерские навыки, чтобы создать это!

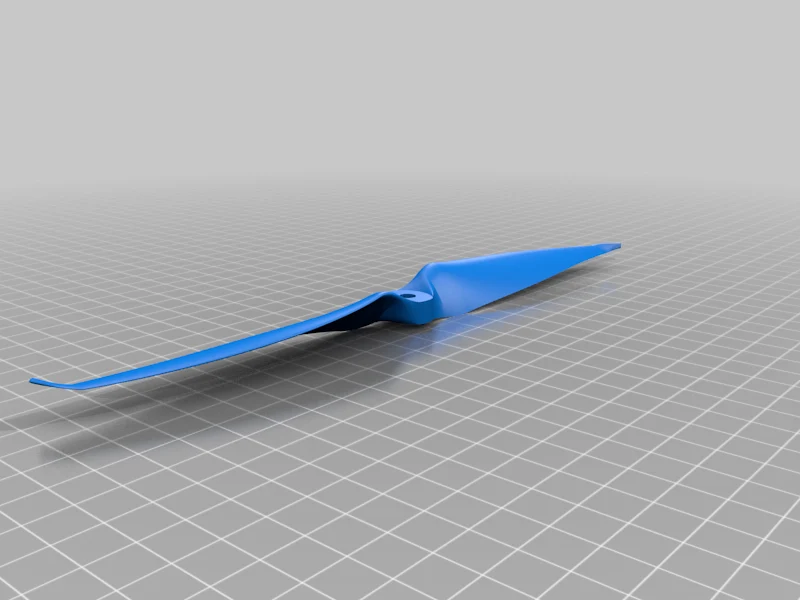

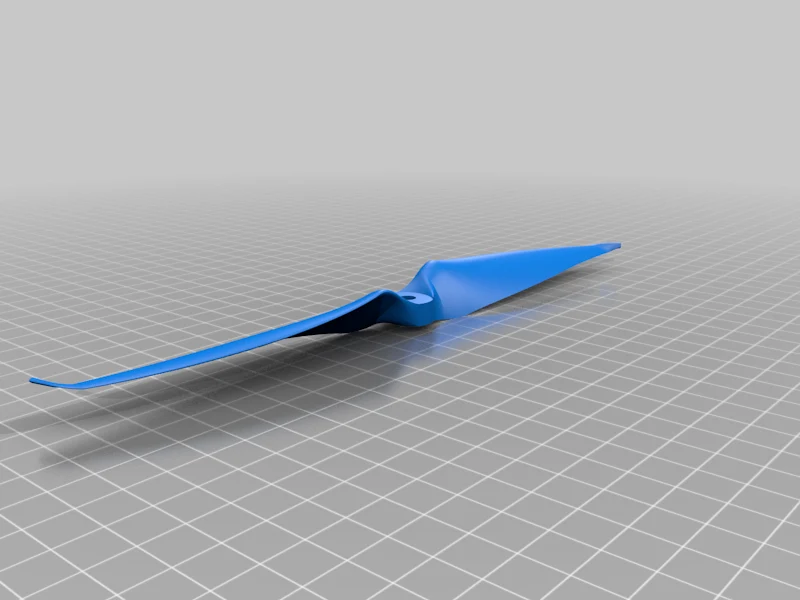

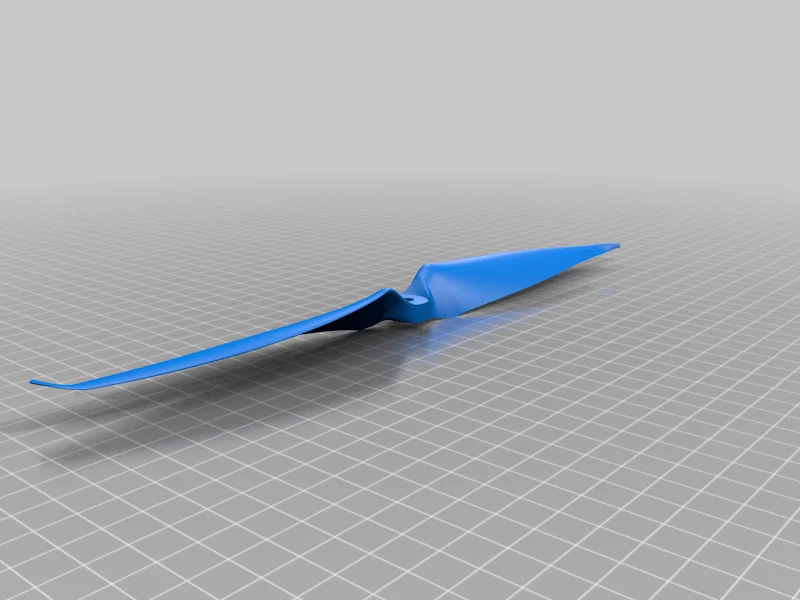

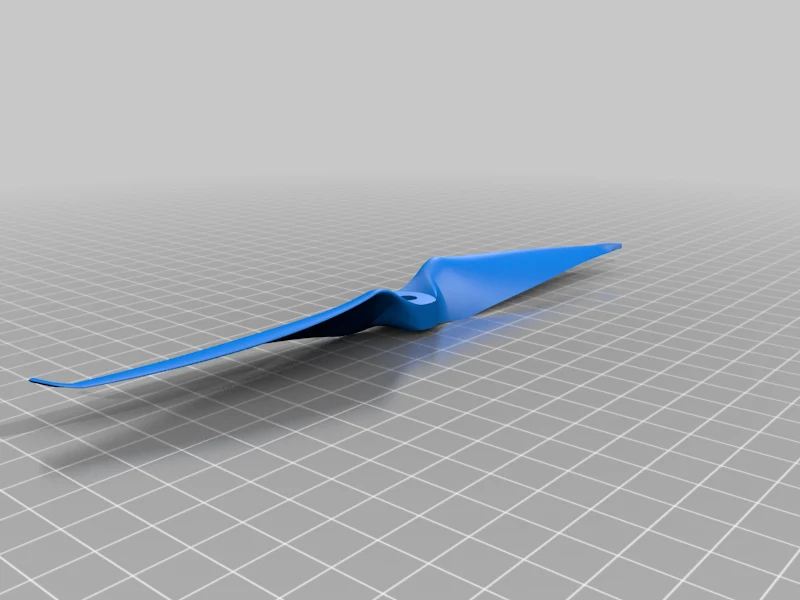

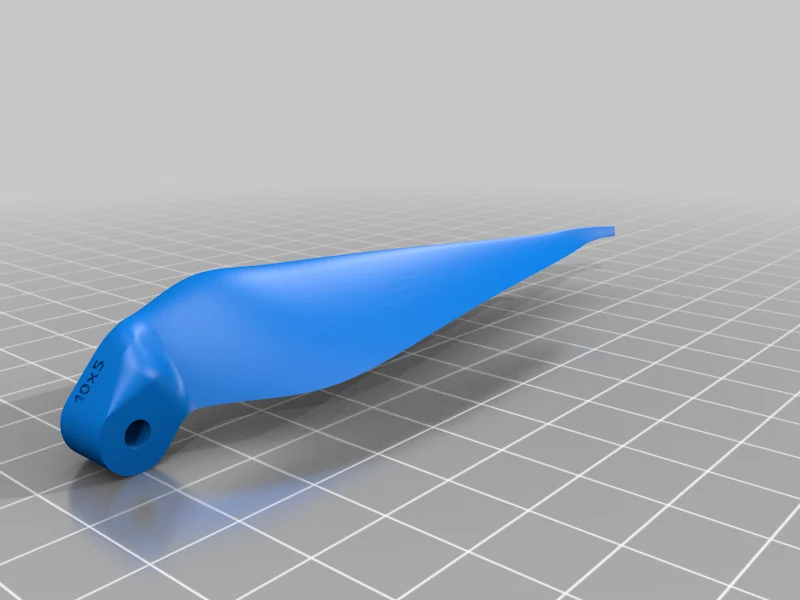

Это процедурно сгенерированная конструкция пропеллера с возможностью использования переменных. Вы можете ввести свои размеры и получить опору или настроить ее по своему вкусу. Не нравятся мои вихревые генераторы? Удалите их или измените.

Я бы хотел создать этот документ с разными размерами, чтобы люди могли его просто скачать, поэтому, если вам нужен размер или вариант, которого здесь нет, свяжитесь со мной, и я получу вам STL и загружу его сюда. Оставьте комментарий или напишите мне в discord/telegram

Печать

Необходимо распечатать с опорами, а затем отшлифовать.

Для печати я использую (и рекомендую) высокотемпературный PLA+. Он отжигается при нагревании в духовке и становится еще прочнее.

Вот мой процесс:

Распечатать:
Я предпочитаю перевернуть, чтобы тонкая задняя кромка выглядела великолепно.
с поддержкой! Я использую угол свеса ~55 градусов.
Я ис��ользую 3 периметра стены со сверхтонкими слоями толщиной 0,1 мм и высоким заполнением «линиями» или «сеткой», чтобы сохранить симметрию и баланс.
Дополнительный отжиг:
после печати ОСТАВЛЯЙТЕ ПОДДЕРЖКИ ПРИКРЕПЛЕННЫМИ
Запекать в духовке ~10-15 минут. Я использовал 220F для своего HTPLA+ из термоплавких нитей.
Аккуратно снимите опоры. Теперь они сильнее, так что идите медленно.
Песок, песок, песок. Я:
Начните с использования шлифовальной машины Dremel и зернистости 80-120, чтобы выровнять все линии слоев на верхней и нижней поверхностях (нижняя часть более важна).
Затем я увлажняю шкурку зернистостью ~200, ~300, ~400 и ~800.

Вот и все! Моя опора размером 11x5,5 занимает около 5 часов печати, 15 минут на запекание и 1 час на шлифовку/отделку.

Исходный файл/файл проекта

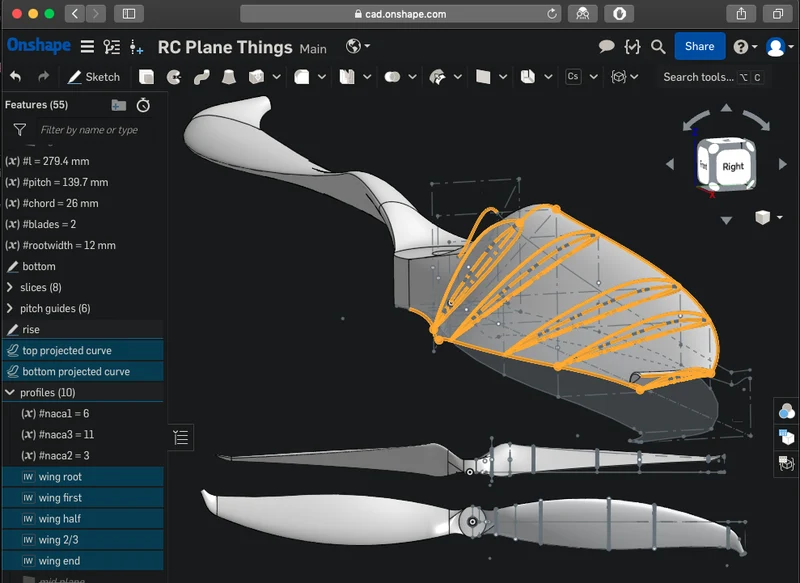

Разработано в современном SolidWorks следующего поколения в Интернете (мобильные приложения). Вот общедоступный документ. Любой может бесплатно создать форк и расширить дизайн.

Также вот страница для получения бесплатной учетной записи, они немного скрывают ее от своего основного сайта.

Напишите мне!

Если вы используете САПР, распечатайте реквизит или даже предложите альтернативу: напишите мне в Discord/Telegram! Я хочу услышать, как все прошло!

Опубликуйте свою марку!

Пожалуйста, опубликуйте их! Действительно! Сделайте быстрый снимок на камеру своего отпечатка во всей его красе и покажите его! Кроме того, это действительно помогает представить этот дизайн миру.

Напишите мне в Discord/Telegram для
настройки
разные гравюры
разные идеи вариаций
любые вопросы: печать, дизайн, посадка и т. д.
чтобы похвастаться/порадоваться своему результату
скажи привет

Создавать вещи — это весело, но общаться с крутыми людьми и слушать об их приключениях — еще лучше. Я легко могу создать любой вариант/гравировку, напишите мне в discord/telegram и/или оставьте комментарий, и мы сделаем вашу идеальную версию. Я только прошу выложить мейк!

Если вам также нужен файл CAD или STEP, не проблема. Я уже помог куче замечательных людей! Отправьте мне пинг
