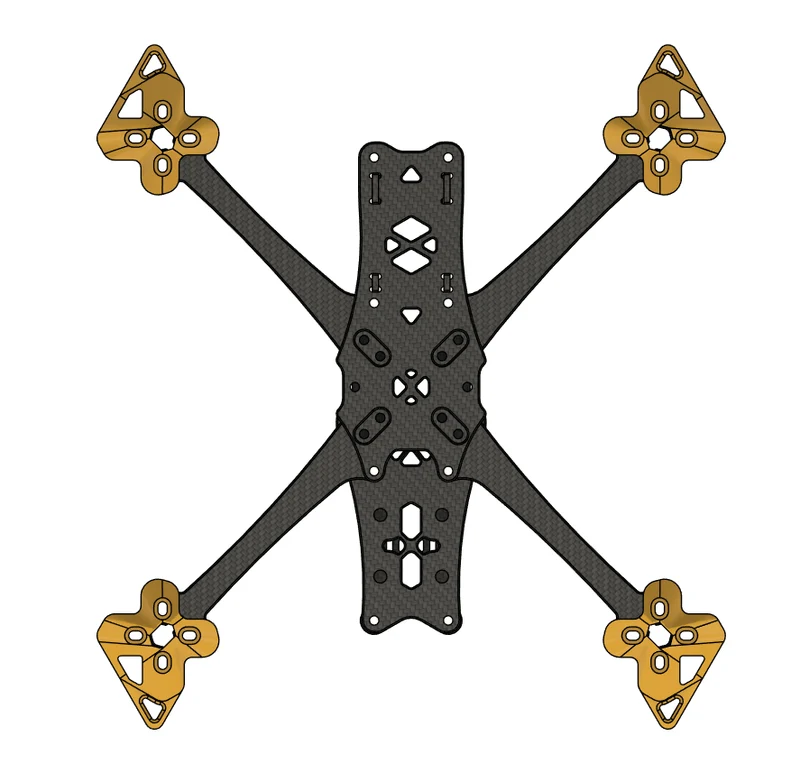

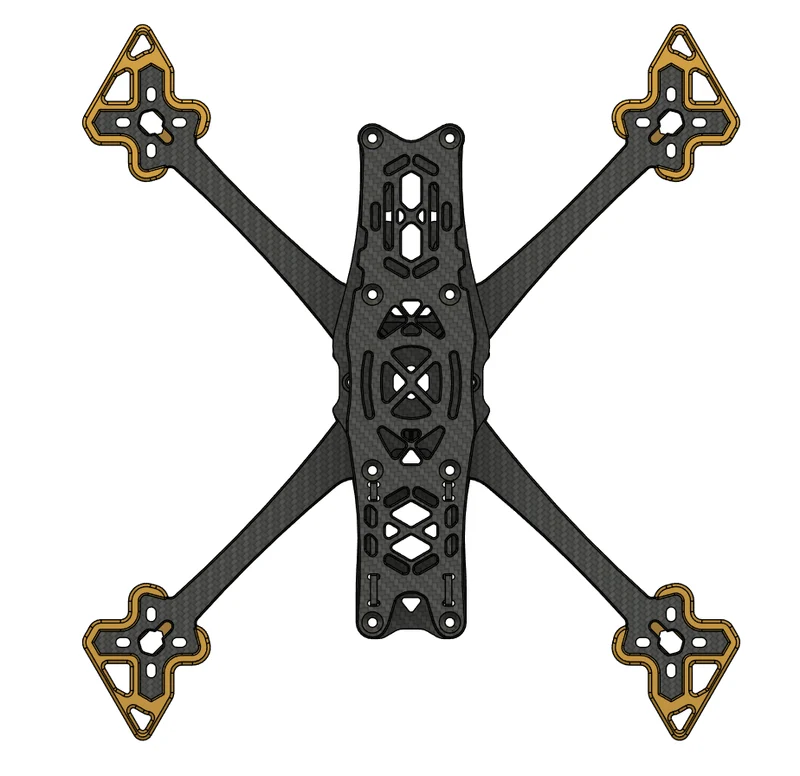

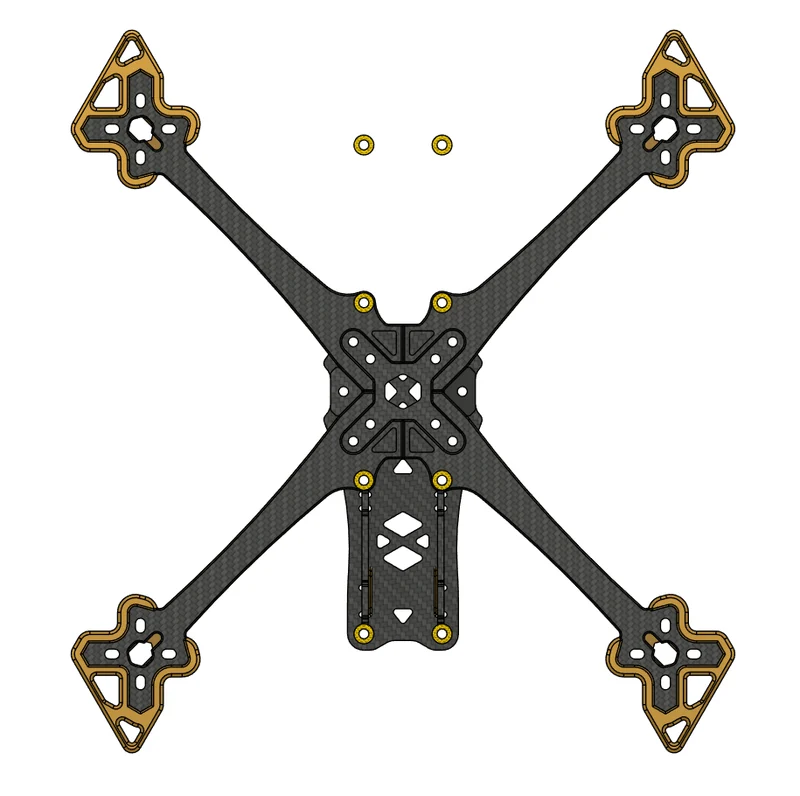

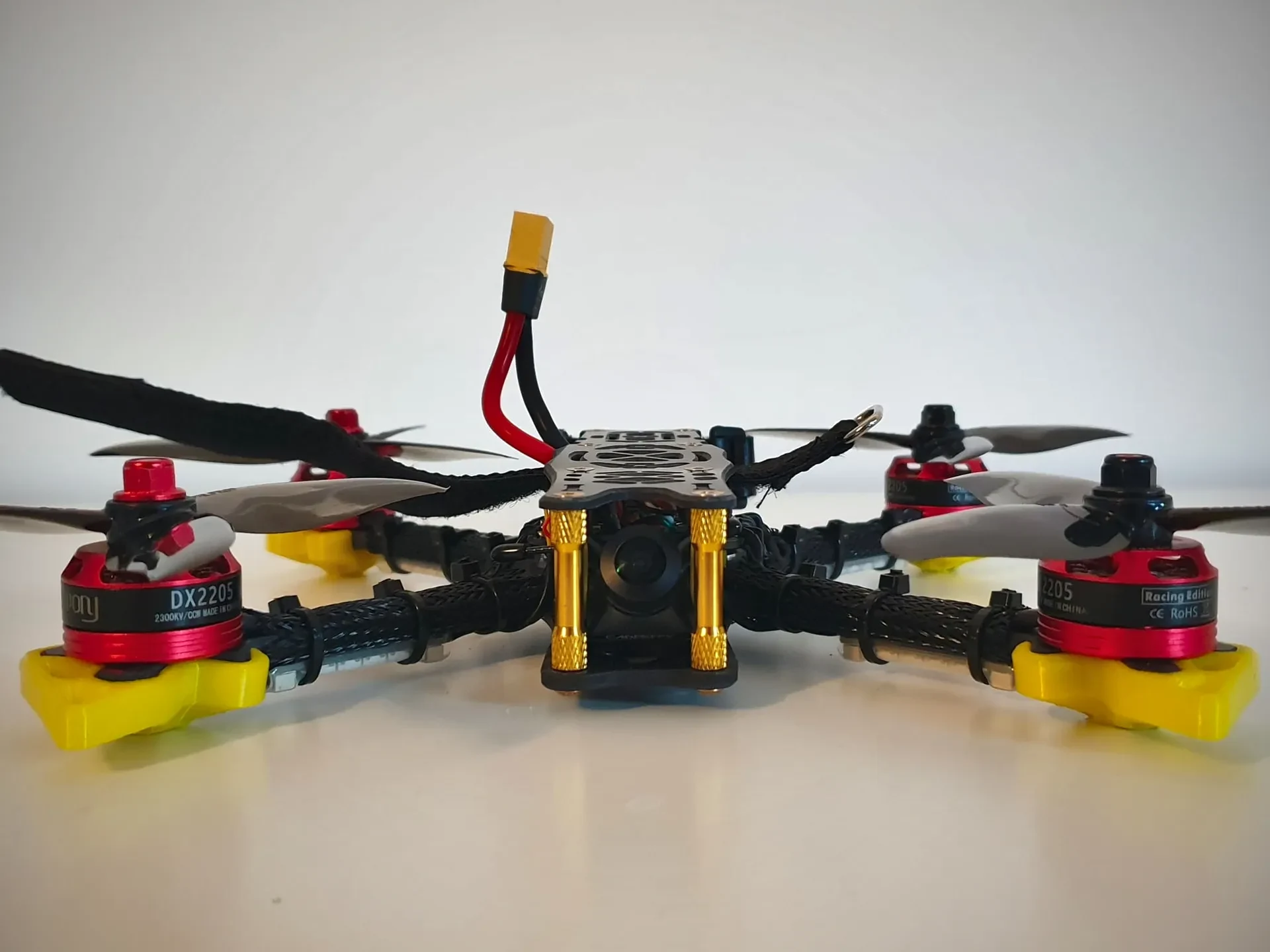

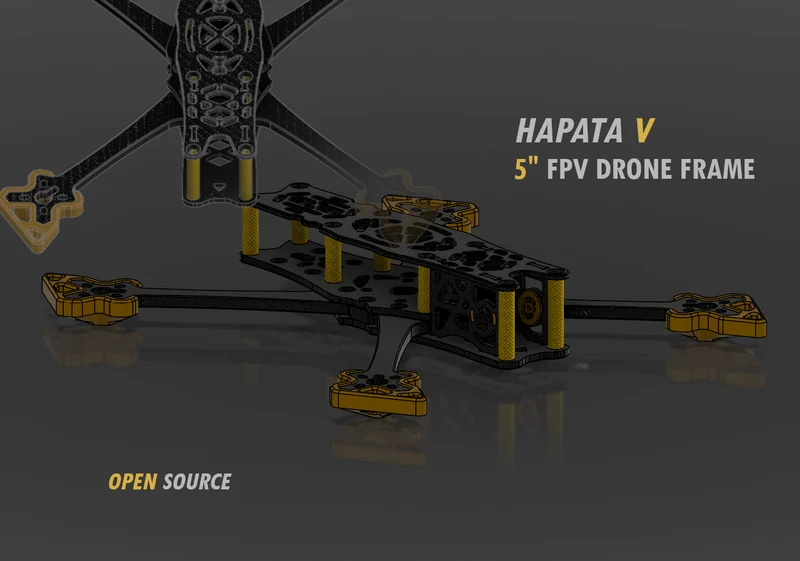

Рама дрона HAPATA 5 FPV

Я просмотрел множество обзоров рам и попытался объединить многие конструктивные особенности, которые мне понравились, в одну раму дрона.

Я рекомендую сначала протестировать его, чтобы проверить, подойдут ли ваши компоненты, поскольку это довольно плотная конструкция.

При нарезке используйте кнопку «Разделить на объекты», чтобы разделить все части.

Аппаратное обеспечение:

4 винта с полукруглой головкой M3x18 мм (длина может составлять 14-20 мм)

2x пуговичная головка M3x15 мм

4 пуговицы M3x28 мм для стопки

4x пуговичная головка M3x10 мм

8 винтов с потайной головкой M3x8 мм

6 стоек M3x20 мм (макс. диаметр 6 мм)

2 стойки M3x28 мм (макс. диаметр 6 мм)

Минимум 6 гаек M3 с запрессовкой или запрессовкой.

Если у вас есть какие-либо предложения, пожалуйста, дайте мне знать и обязательно опубликуйте свои сборки здесь.

Ссылка на Onshape, если вы хотите внести какие-либо изменения:

https://cad.onshape.com/documents/05c40603d3ad53c75339b033/w/e0c9429461305e8915 214121/e/3eba4da95e7515ab8435c28e?renderMode=0&uiState=67b7771104da7937bae45df6

Если вы скачали по ссылке onshape, обязательно скачайте и на печатных формах :)
