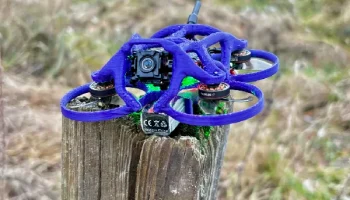

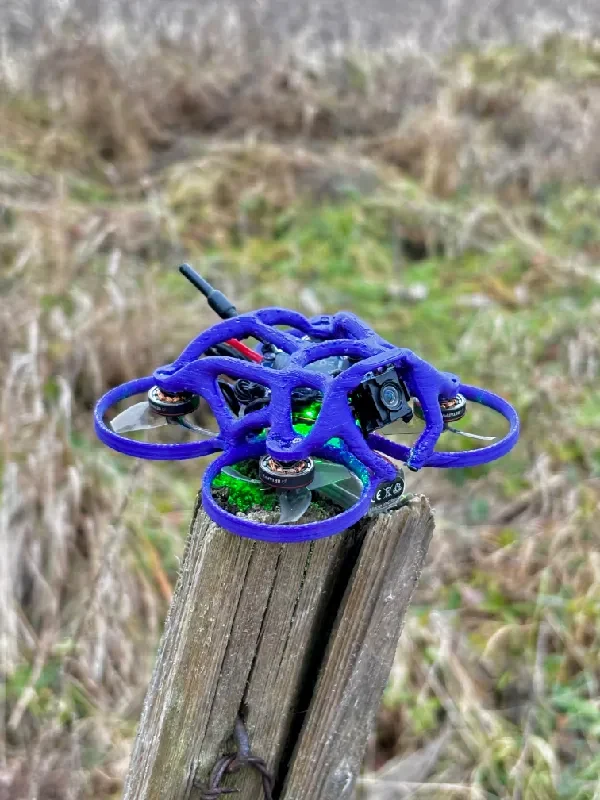

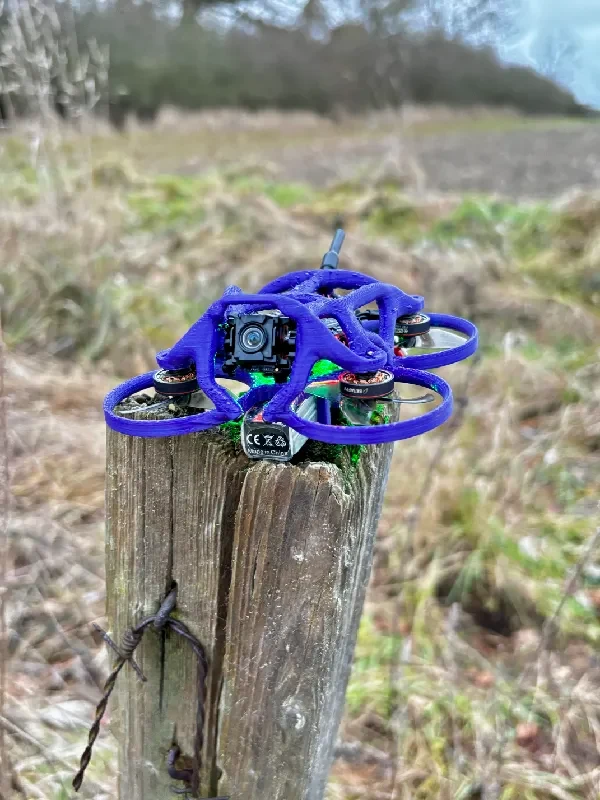

Генеративный дизайн 1,5-дюймовой рамы FPV-дрона...

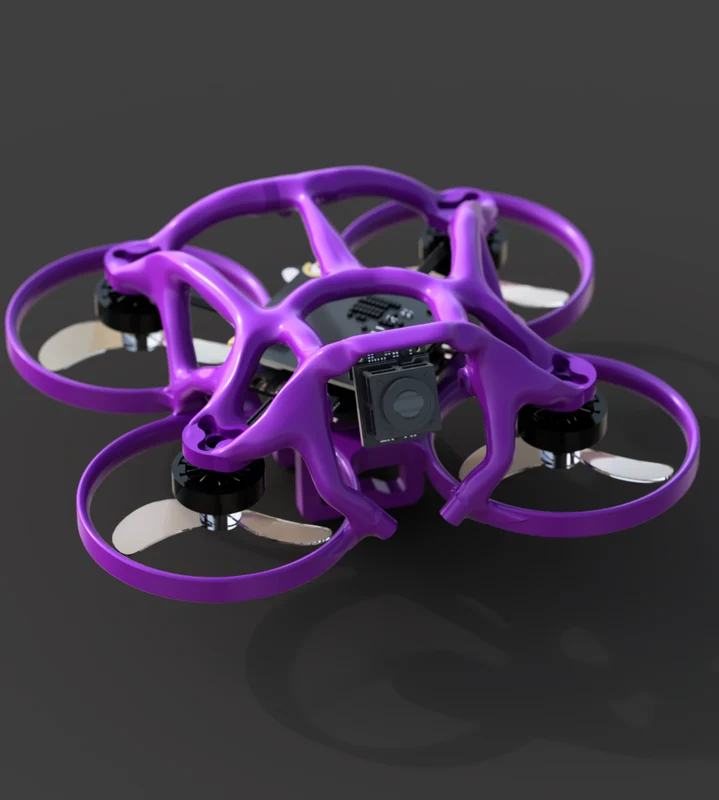

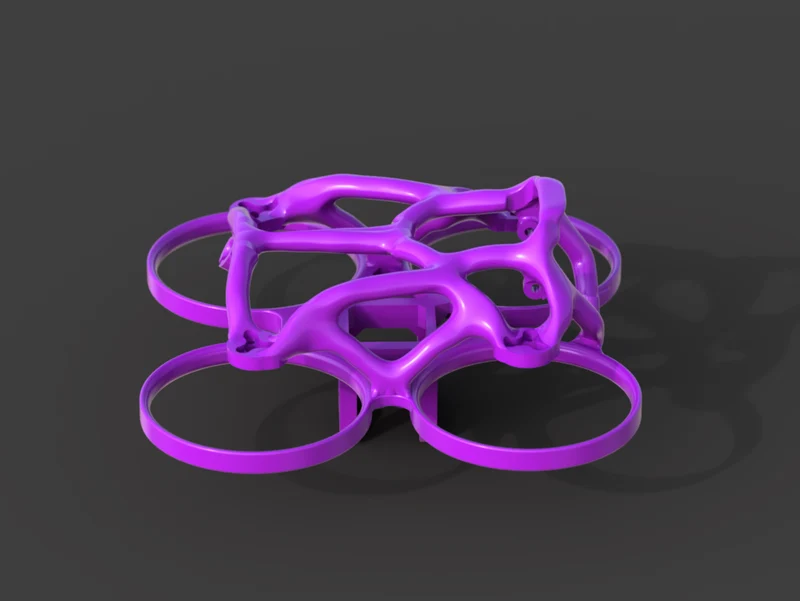

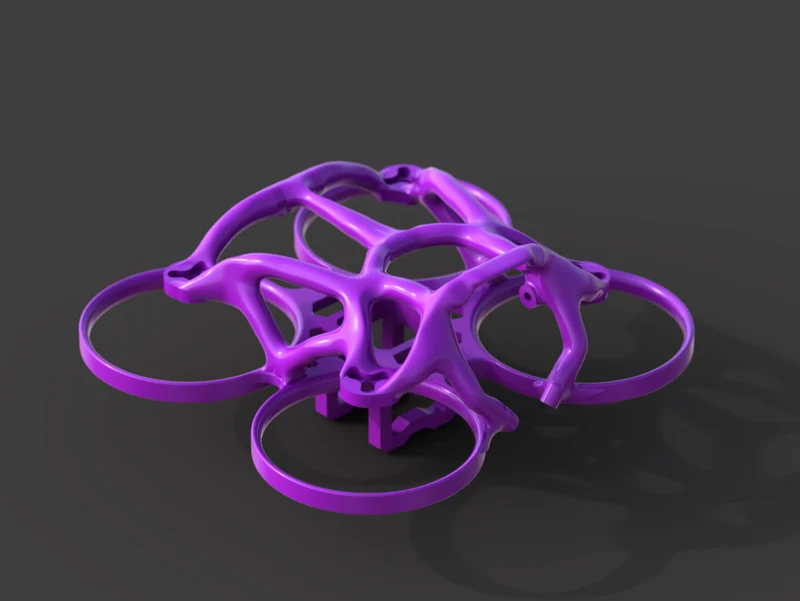

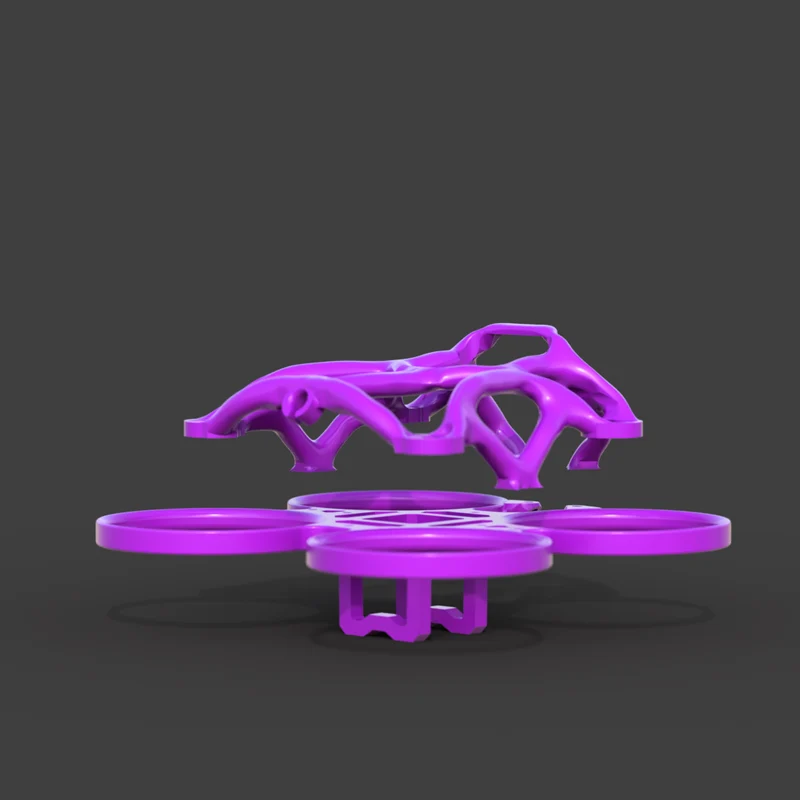

Этот каркас дрона был создан с использованием функции генеративного проектирования в Fusion 360, которая помогает находить одновременно легкие и прочные формы. Вместо того, чтобы проектировать все вручную, программное обеспечение предлагает оптимизированную структуру, в результате чего рама выглядит органично, современно и уникально. Цель заключалась в том, чтобы сохранить как можно более низкий вес, сохраняя при этом дрону необходимую устойчивость в воздухе.
Настройки печати
Сейчас я печатаю рамку на принтере Prusa Mini+ с использованием PETG. Но я планирую заказать печать SLS из нейлона 3301PA. Это должно сделать раму еще прочнее, плавнее и легче в целом.
Опоры: Да. При нарезке обязательно удаляйте опоры из винтовых отверстий верхней части,, поскольку их практически невозможно вынуть из отверстия диаметром 2 мм.
Высота слоя: 0,15 мм
Заполнение: 3 периметра, заполнение 25 %, треугольный узор.
Ориентация печати: печать рамы на кровати обеспечивает максимальную прочность подлокотников.
Нить: ПЭТГ
Необходимые компоненты

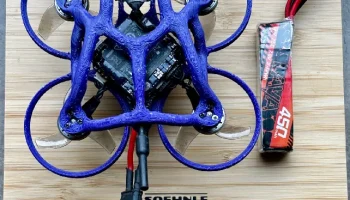

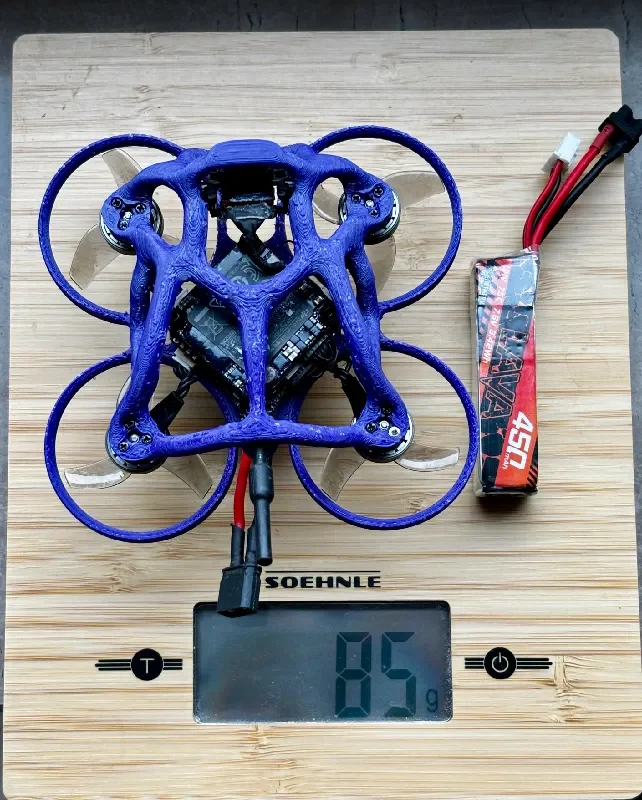

Рама спроектирована на основе деталей BetaFPV Femto. Вот компоненты, кото��ые я использовал:
FC: F4 2-3S 20A AIO FC
Камера и видеопередатчик: воздушный блок DJI O4
Двигатели: ЛАВА 1102|14000КВ
Гребные винты: 3-лопастные гребные винты Gemfan 1611 (вал 1,5 мм)
Батарея: LAVA 2S, 450 мАч.
Винты М2х8мм для крепления рамы. Остальное перепрофилировано из Фемто
Журнал изменений
12.07.25: добавил картинки
12.08.25: Усилить крепление аккумулятора
