Панель управления для Sim Racing

Дело

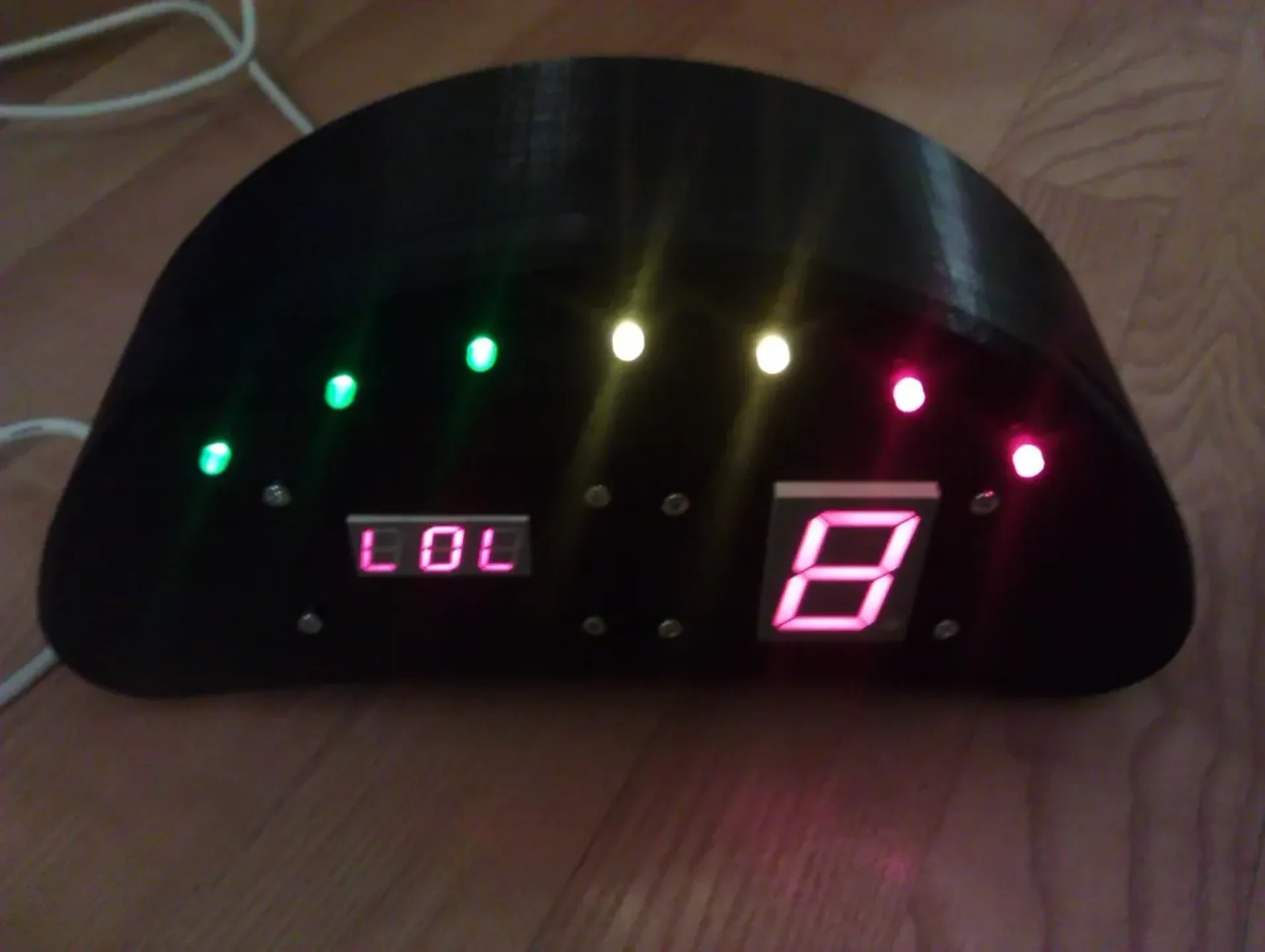

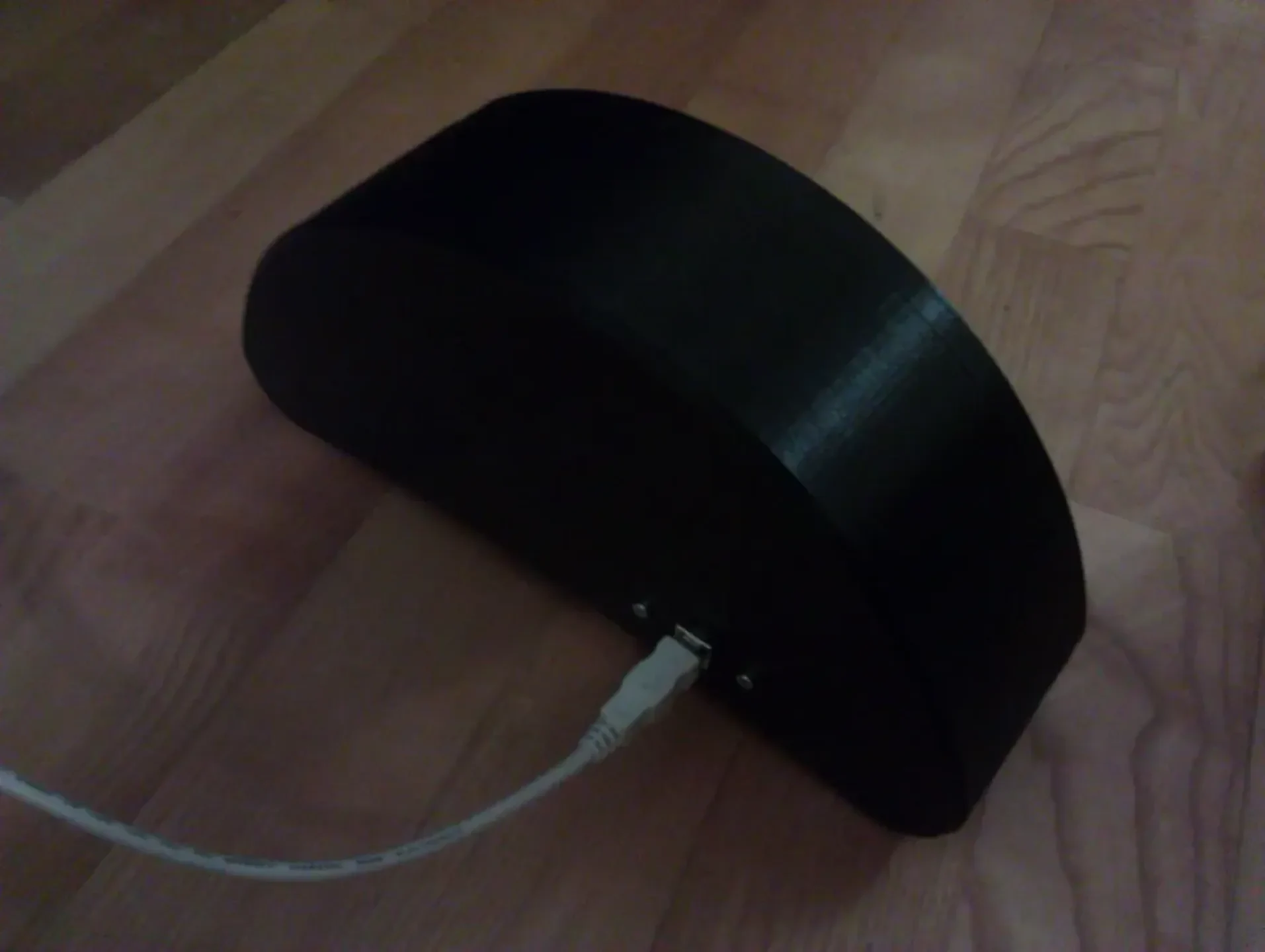

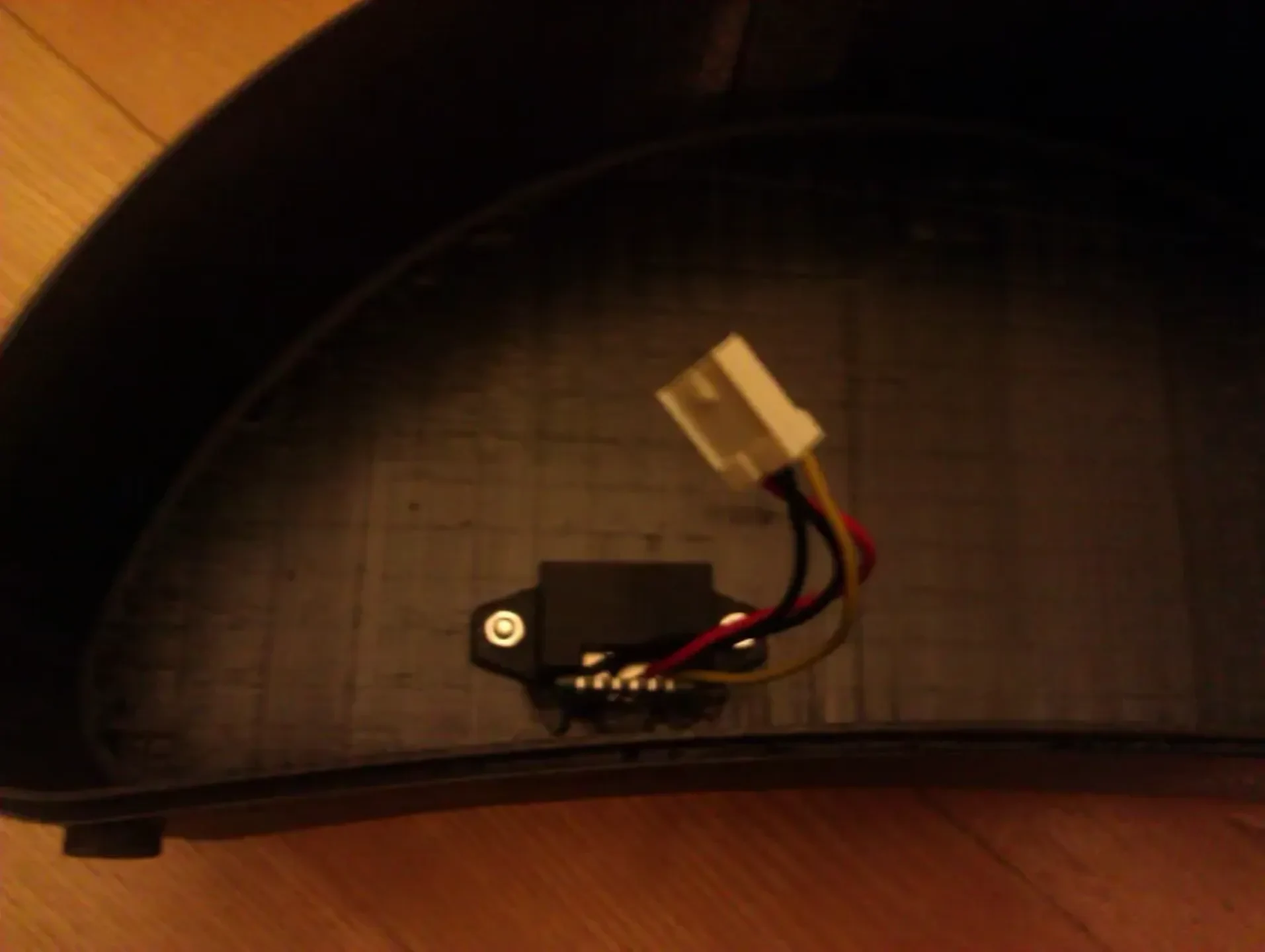

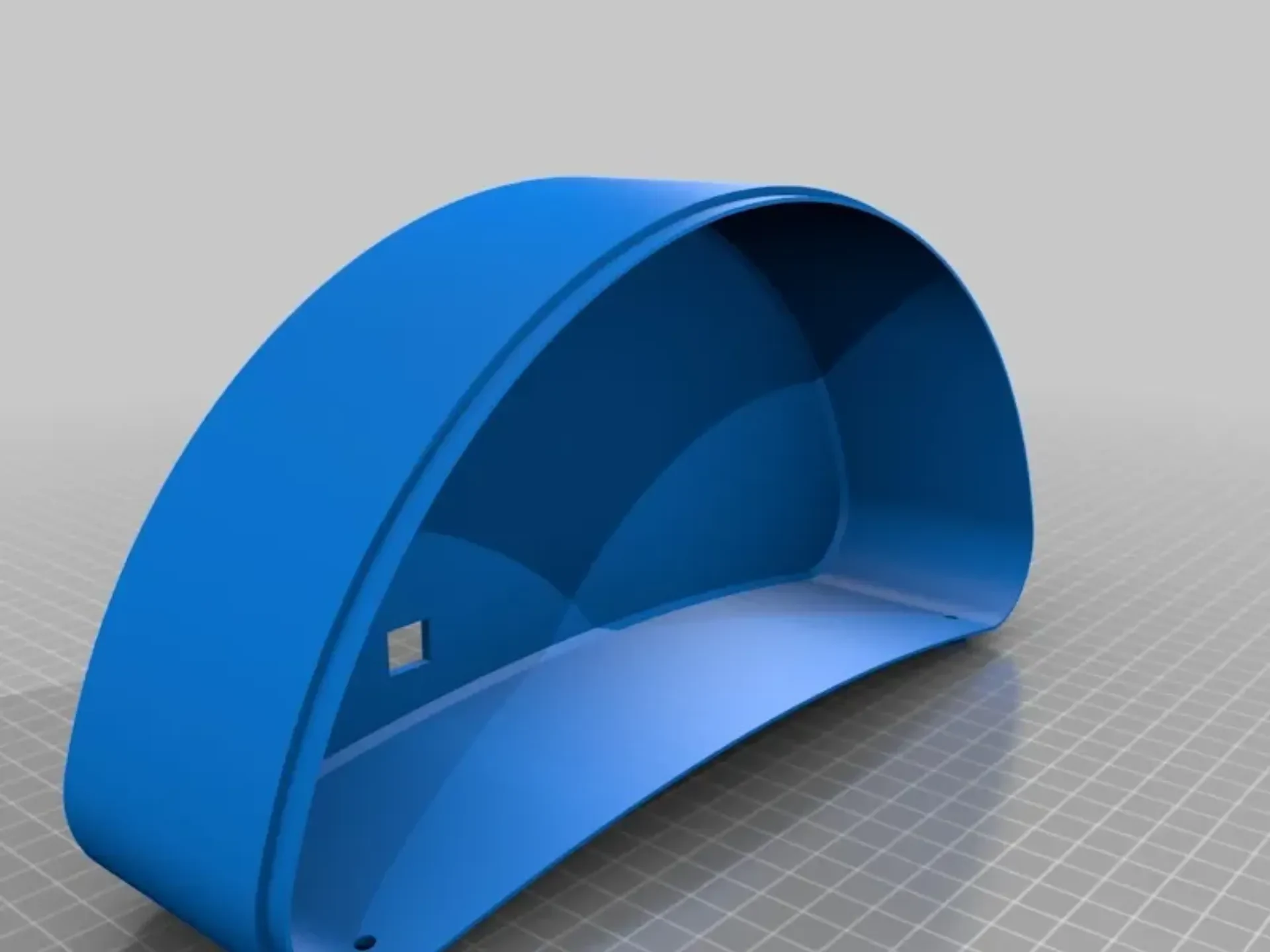

Чехол для приборной панели Sim Racing. На нем есть места для спидометра, тахометра и индикаторов текущей передачи. Сзади есть место для разъема USB B-типа. С этой задачей легко справится любая электроника. Если бы все было на одной плате, дело могло бы быть намного тоньше, если бы это было предпочтительно.

Электроника

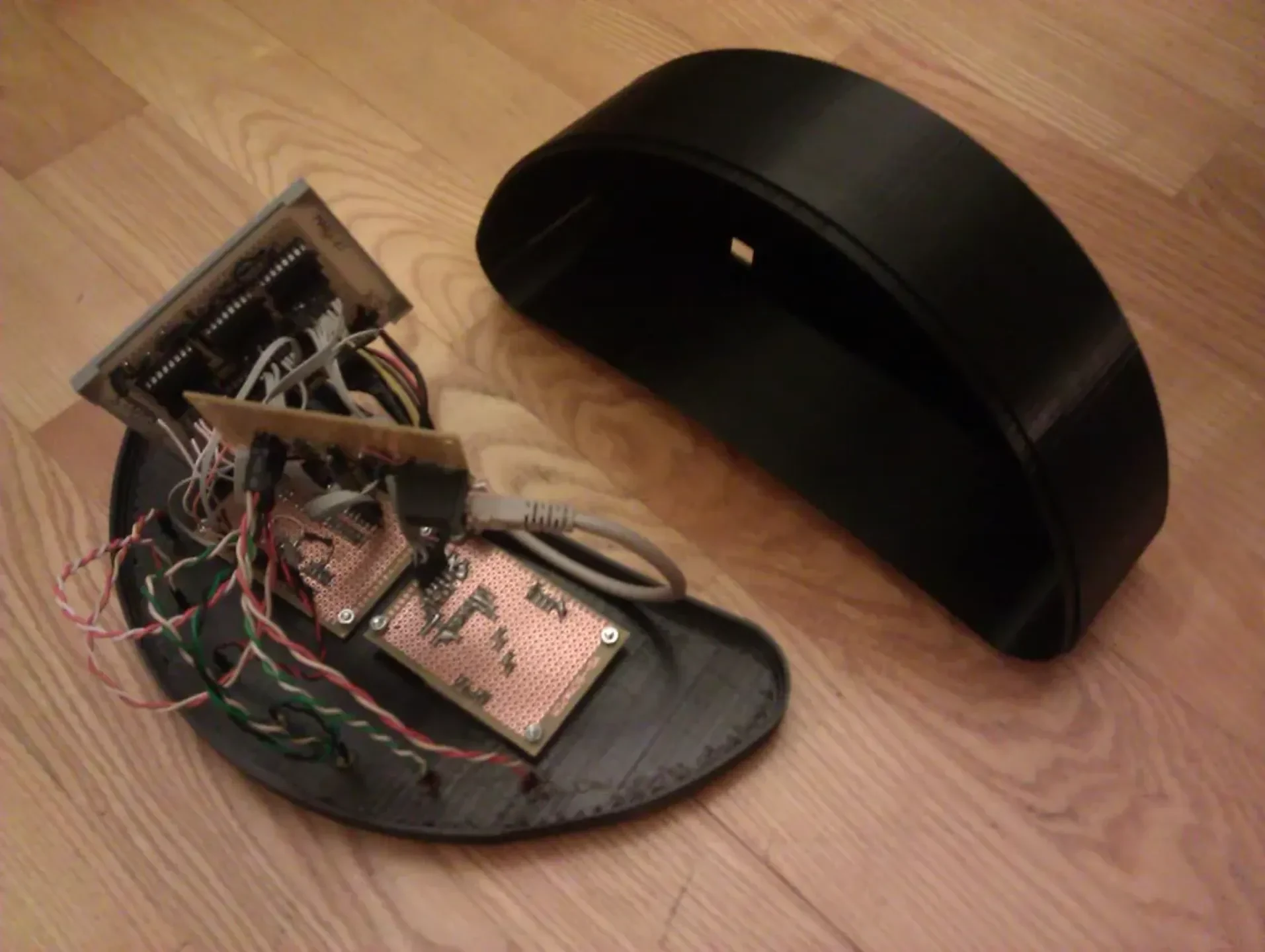

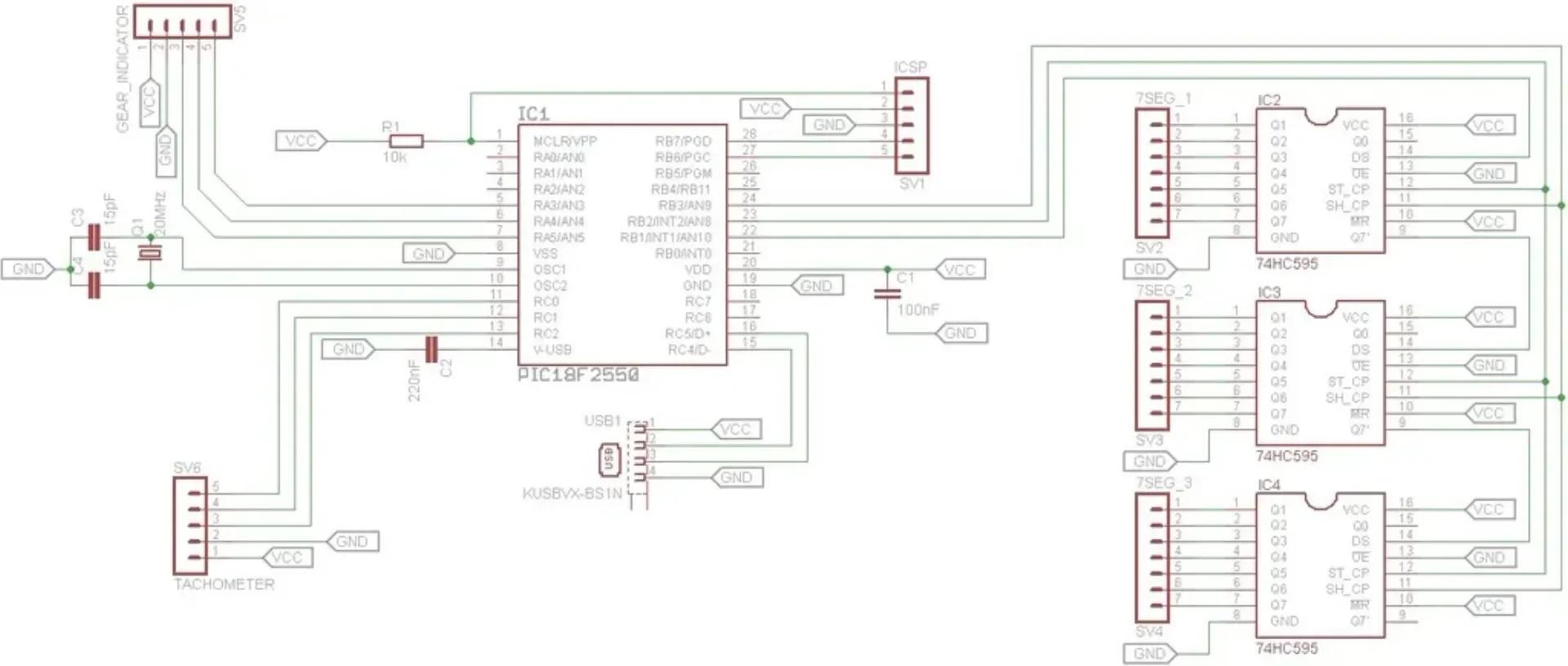

Электроника внутри была собрана из остатков старых компьютеров и какой-то платы (на которой даже не было полосок). Микроконтроллер PIC управляет всем устройством. Конфигурация и данные для отображения поступают с ПК с последовательным соединением через USB.

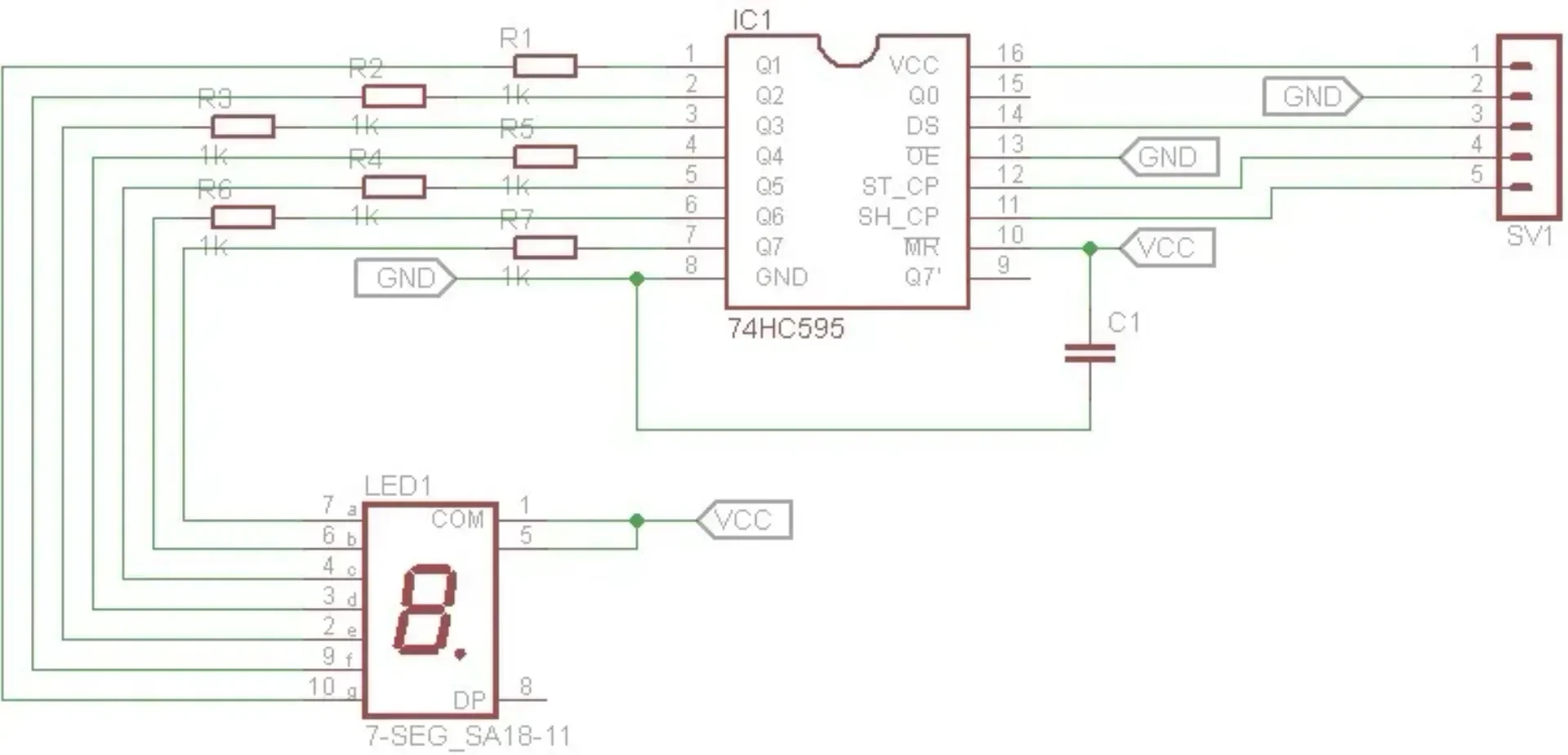

Прошивка PIC просто преобразует полученные данные для отображения на 7-сегментных дисплеях и светодиодах. Настроенное соотношение оборот��в в минуту отображается зеленым, желтым и красным светодиодами тахометра.

Поддержка игр

Я написал плагины или другие инструменты для нескольких игр, чтобы получить данные о скорости, текущей передаче, оборотах в минуту и ​​максимальных оборотах для устройства. Данные отправляются непосредственно на виртуальный последовательный интерфейс устройства.

На данный момент поддерживаются следующие игры:

рФактор 2
Ралли DiRT
Гоночный опыт RaceRoom
Euro Truck Simulator 2 (и, скорее всего, другие игры о грузовиках от SCS)
Ассетто Корса
F1 2015 (и, возможно, другие версии)
Проектные автомобили
Проект Тачки 2

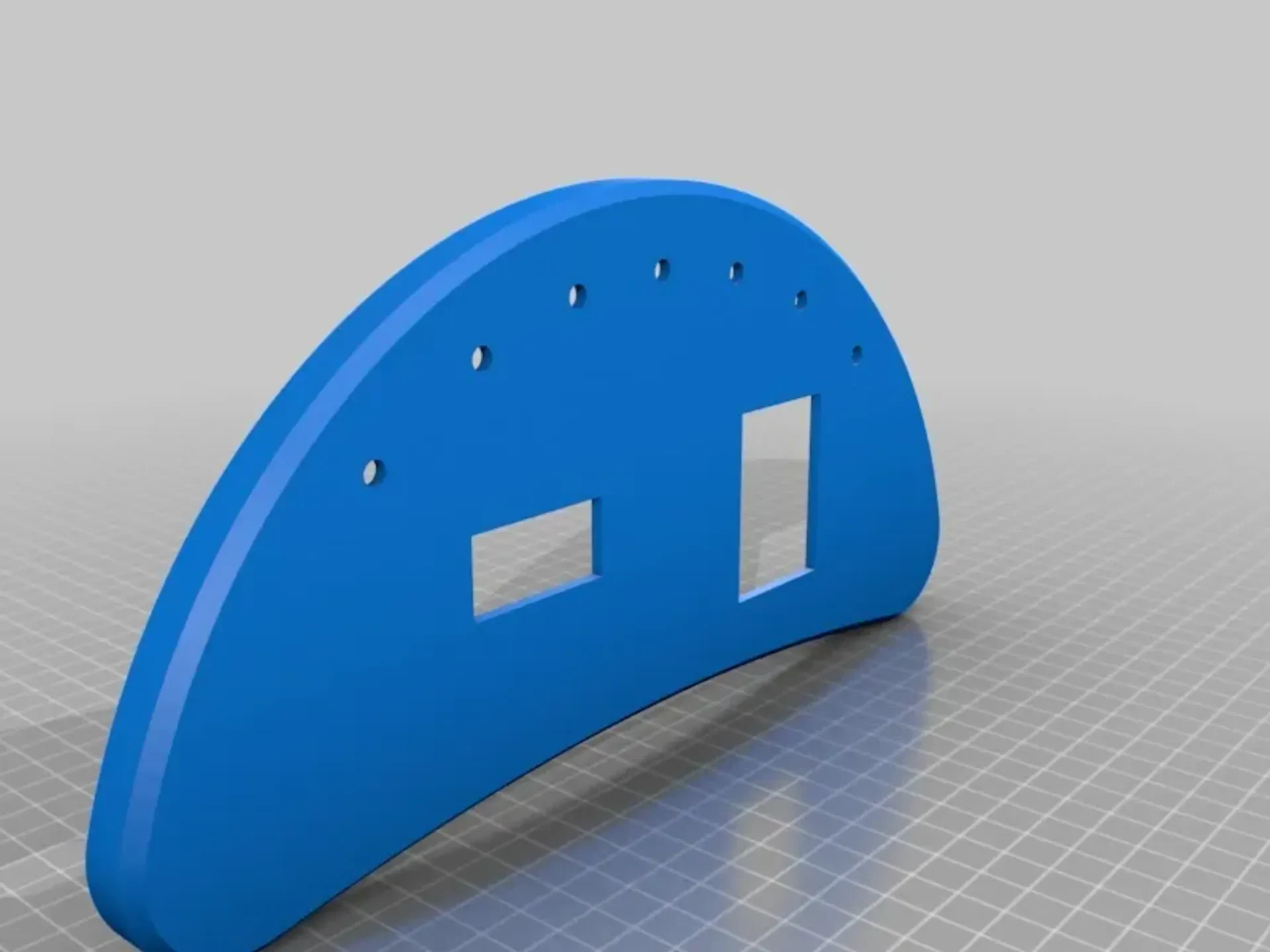

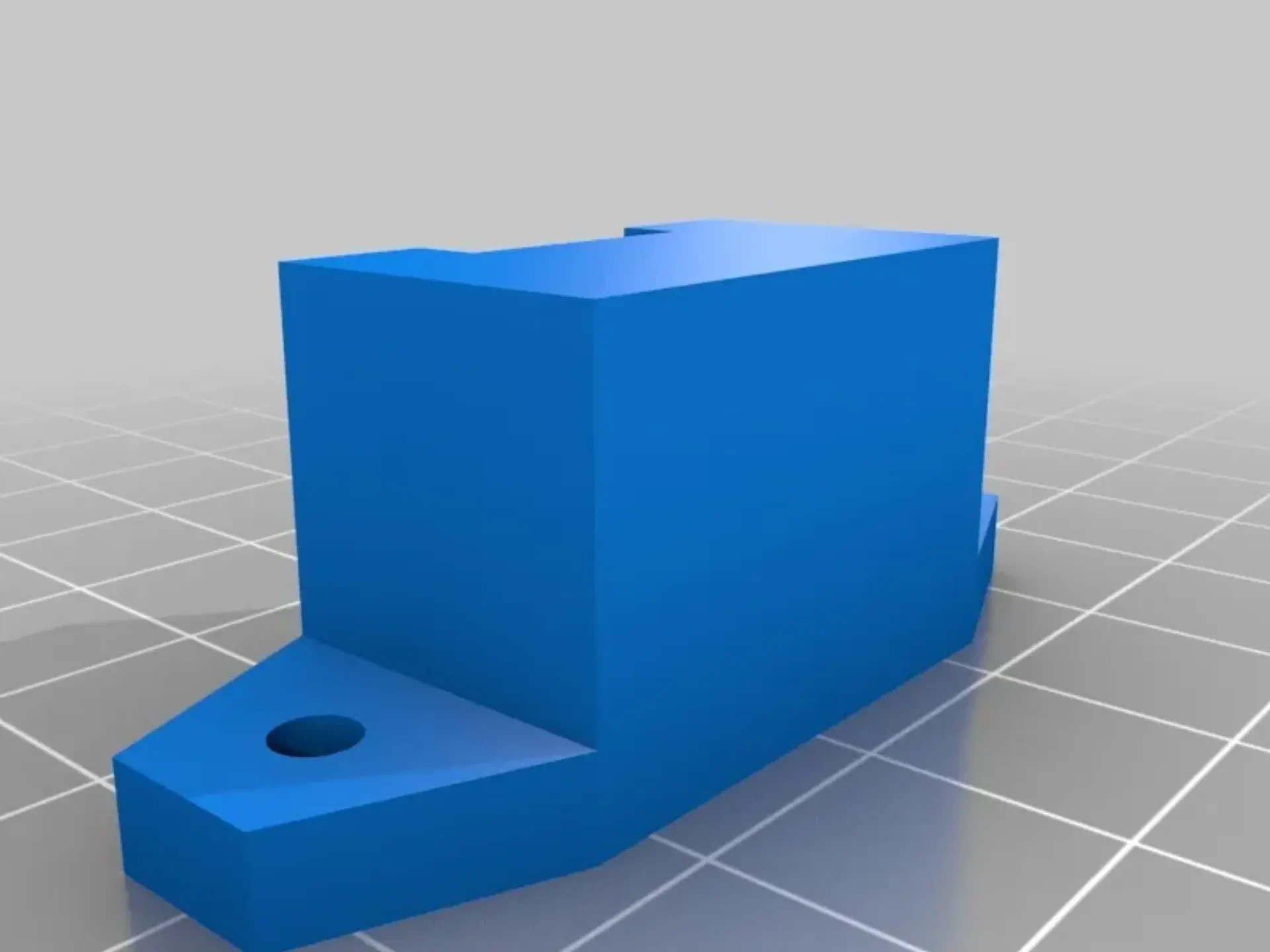

Оригинальные файлы FreeCAD включены для удобства модификации. Схемы, прошивки и программное обеспечение для ПК могут быть доступны, если кому-то интересно.
