АВТО ВЫКЛЮЧЕНИЕ 3D-ПРИНТЕРА (исчезла нить или закончилась печать)
Цель проекта — автоматическое выключение 3D-принтера:
а) когда заканчивается нить накала или;
б) когда печать заканчивается (требуется простая модификация G-кода, описанная ниже)
с использованием внешнего оборудования (без влияния на внутренние части принтера).
ВНИМАНИЕ: Безопасность превыше всего! Работа с высоким напряжением (например, 110/220 В) опасна и может нанести вам вред или даже хуже. Пожалуйста, отключите все электрические вилки, прежде чем вносить какие-либо изменения в розетки/вилки и кабели. Позаботьтесь о коротких замыканиях, слабых кабелях, соединениях и переключателях, которые также могут стать причиной ожогов и других пожаров.
ВНИМАНИЕ И ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ: Этот проект «Сделай сам» не является профессиональным исследованием. Неправильная работа деталей или устройств может причинить вред вам и вашему принтеру (включая отключение питания в процессе отсоединения вместо использования оригинального переключателя включения/выключения на принтере и заставит Z-шаг превысить высоту переключателя «конец печати»). Соответственно, устанавливаете и используете Проект на свой страх и риск. Я не несу никакой ответственности в этом отношении.
ПРОЕКТ:

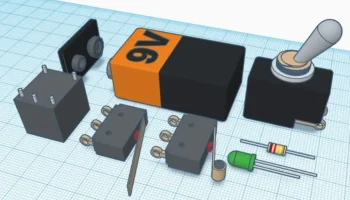

Проект состоит из трех 3-х блоков:

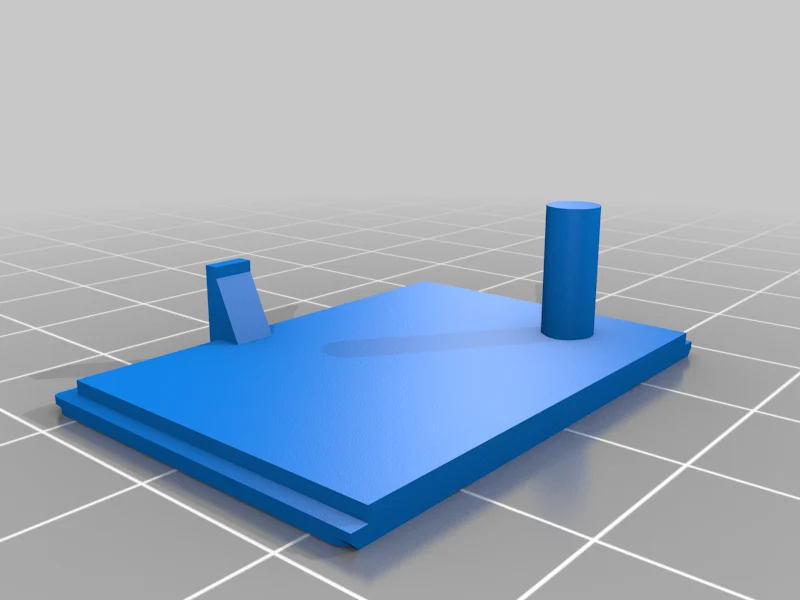

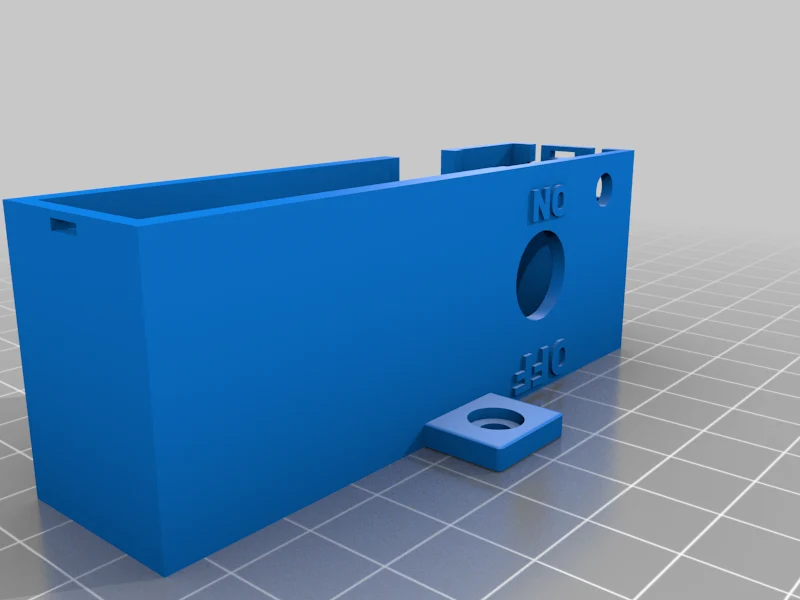

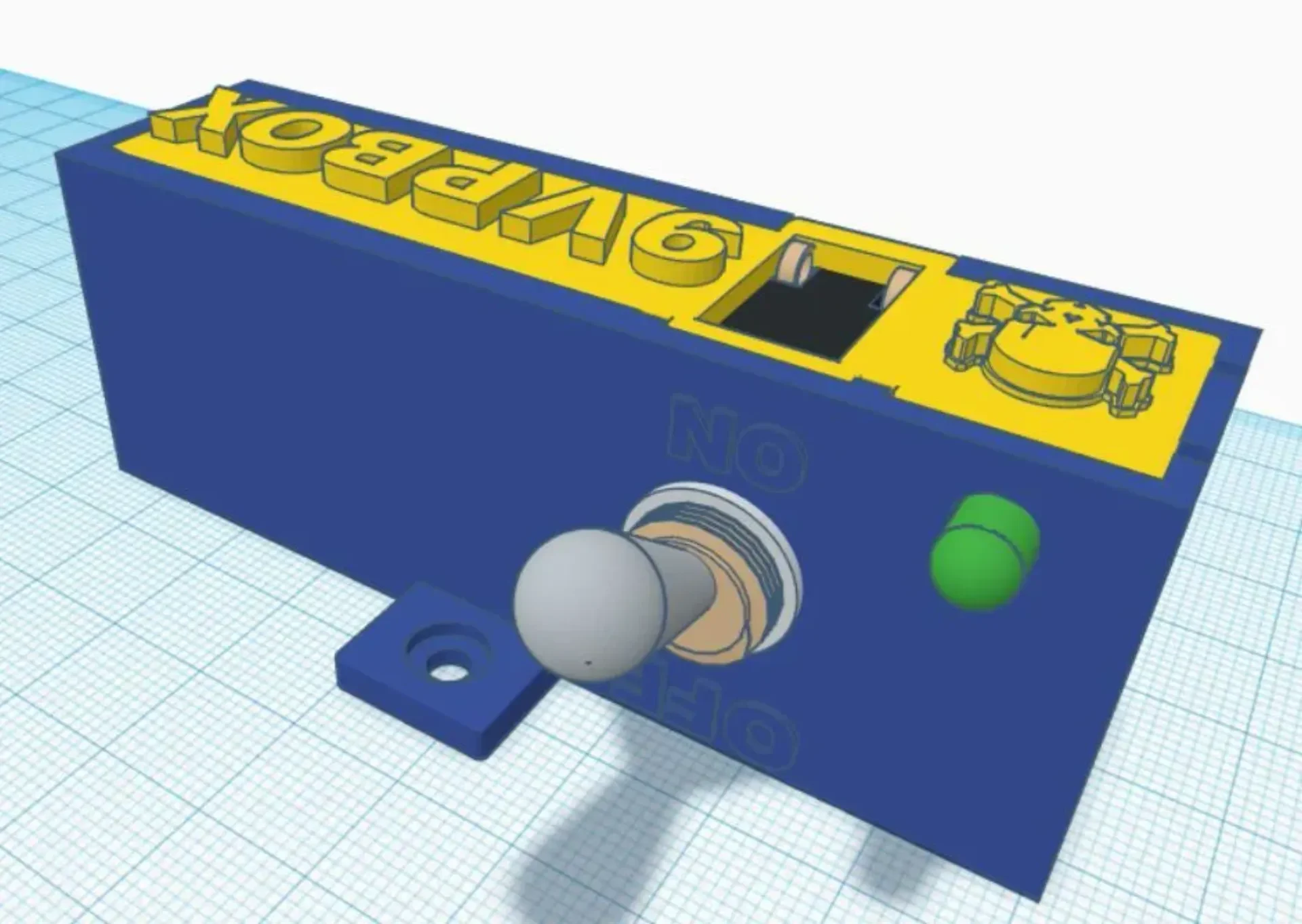

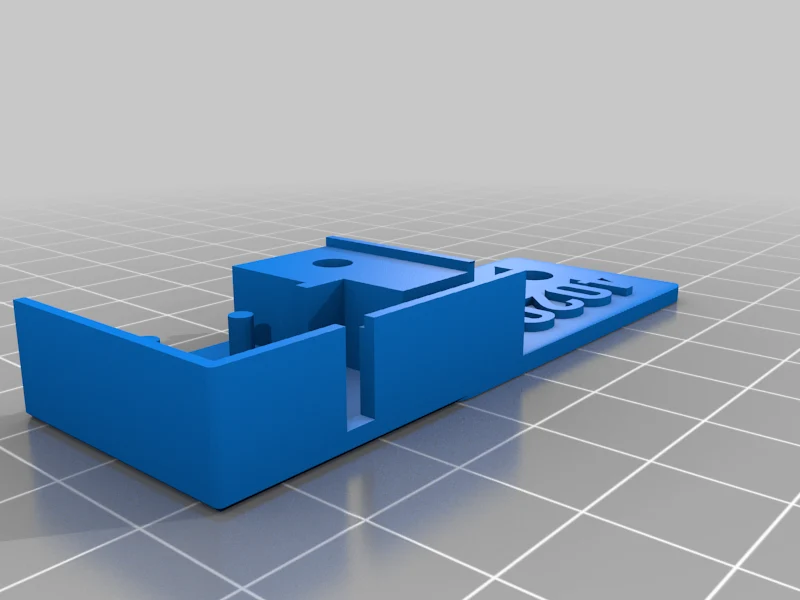

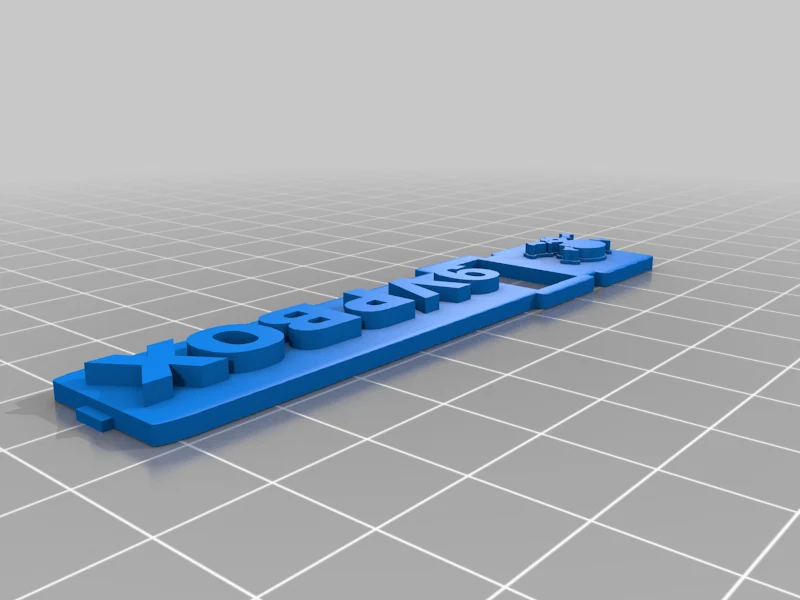

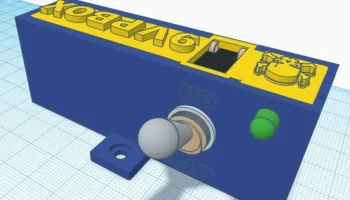

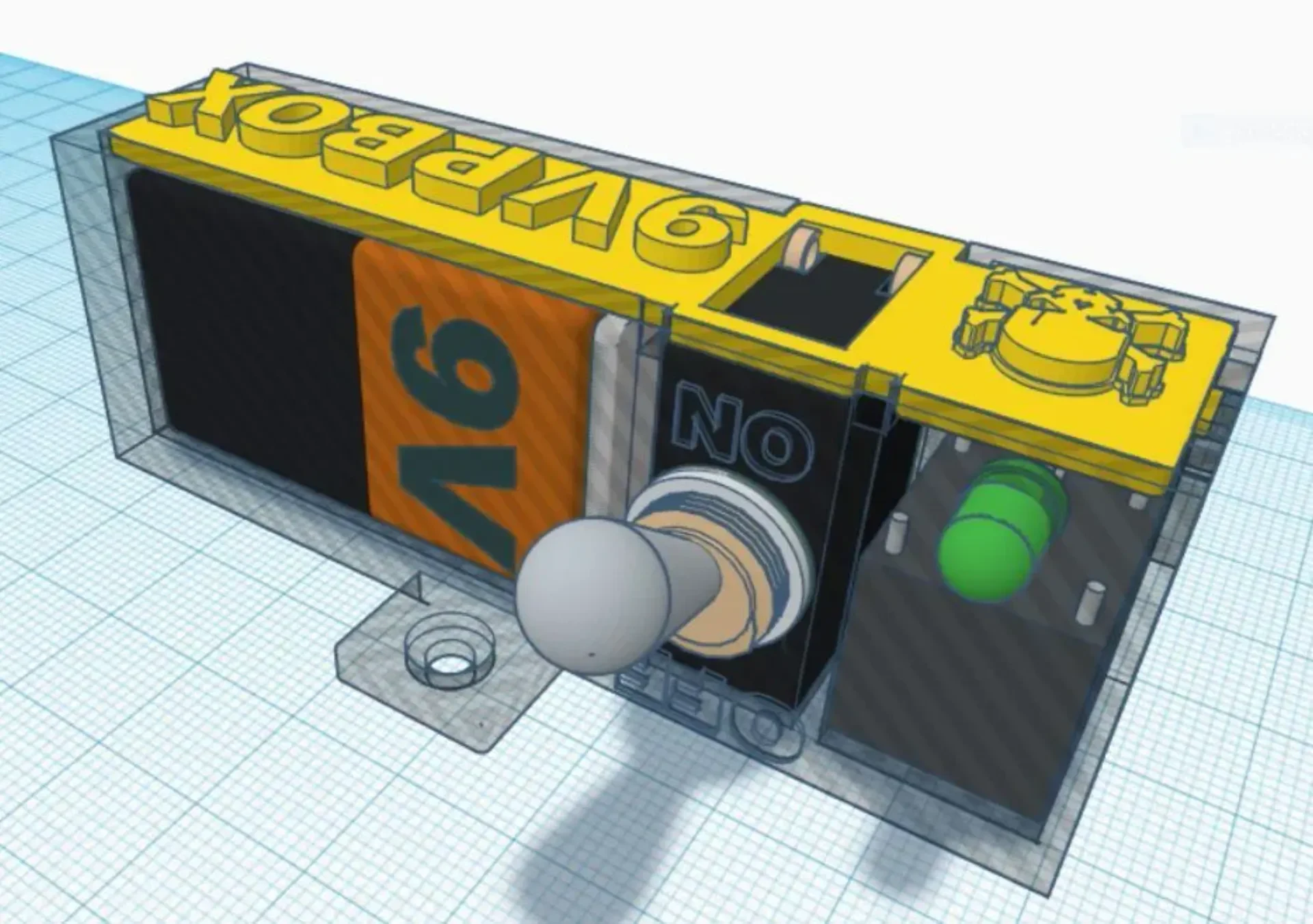

а) Блок управления питанием 9 В (2 предмета: корпус и крышка)
б) Коробка датчика биения нити накаливания (2 предмета: коробка и крышка)
в) Коробка датчика окончания печати (2 предмета: коробка и крышка)
Все можно распечатать сразу и без какой-либо поддержки.
Реле в блок�� управления питанием 9 В активируется, если переключатель датчика биения нити «разомкнут» или если датчик окончания печати «закрыт».

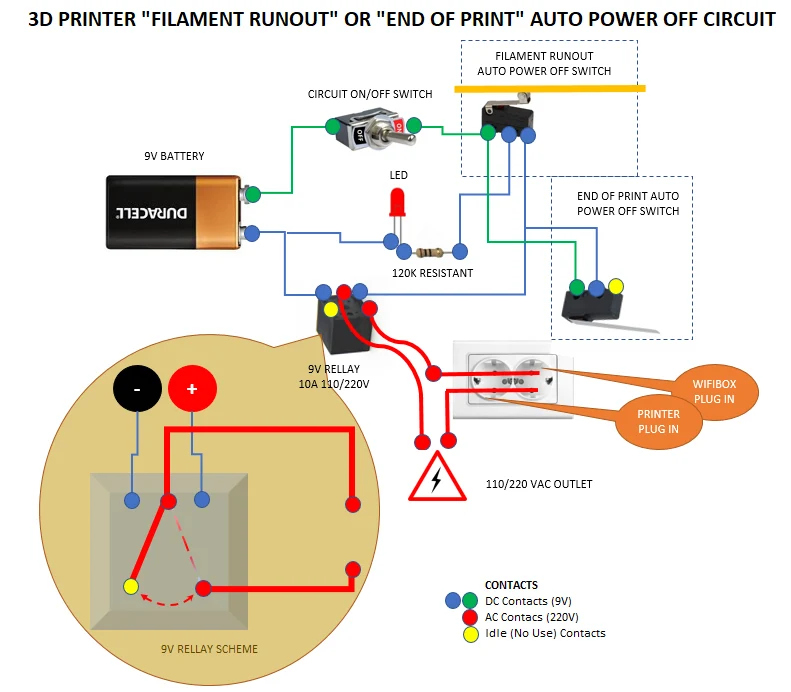

Микроконцевые выключатели состоят из 3 контактов. Один для линии, один для открытой позиции и один для закрытой позиции (обычно тот, что посередине). Поэтому при подключении переключателя биения нити накала используйте «линию» и контакт на другом конце переключателя, чтобы замкнуть цепь и активировать реле, которое отключит сетевое электричество. Однако при подключении переключателя для завершения печати используйте «линию» и контакт в середине переключателя, чтобы замкнуть цепь и активировать реле, которое снова отключит сетевое электричество и выключит принтер. Вы можете использовать средний контакт переключателя биения нити накала для активации светодиода (подключив последовательно сопротивление 120 кОм, чтобы не сжечь светодиод), что будет указывать на то, что блок управления питанием активен и готов отключить принтер в обоих случаях (биение нити ��а конце печати). Схема подключения есть на картинках выше.
Если тумблер на блоке питания выключен, система автоматического выключения полностью неактивна, и ваш принтер будет работать нормально (нет риска автоматического выключения). Если включить тумблер блока питания, то в обоих случаях будет активна система «автовыключения» и загорится светодиод.
Я измерил, что светодиод, подключенный к последовательному соединению с сопротивлением 120 кОм, потребляет всего 0,1 микроампер, чего хватит на очень долгое время вашей батареи 9 В. И не забывайте, что он будет использоваться только тогда, когда активирована «система автоотключения». Поэтому я рекомендую активировать «систему автоматического отключения» только в случае необходимости (т.е. когда вы действительно хотите выключить принтер после окончания печати или если вы чувствуете, что нити накаливания недостаточно и она может закончиться во время печати).
МОНТАЖ:
Установка блока управления питанием: Имеется только одно обычное отверстие для винта (шириной 4 мм), которое можно прикрутить в любом месте стола.

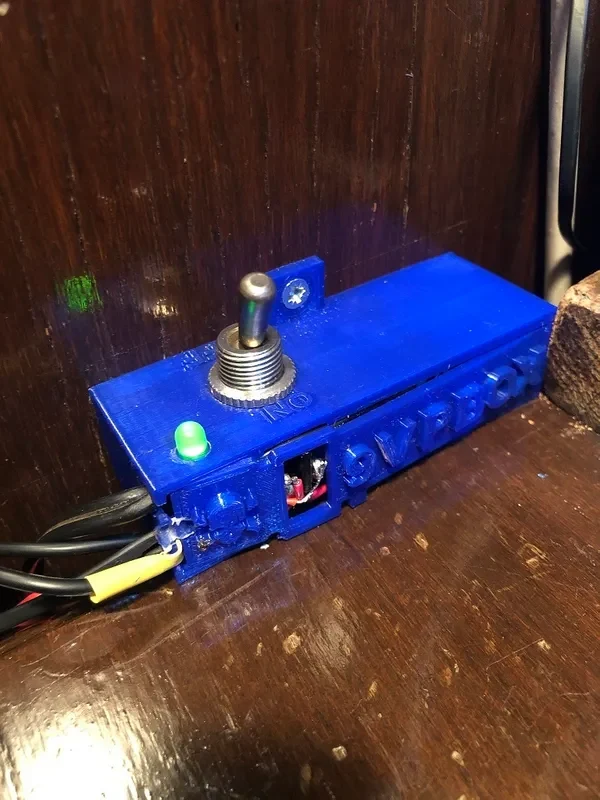

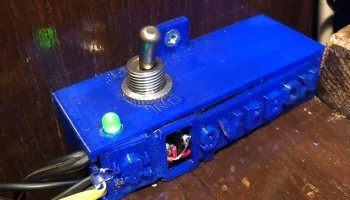

Установка коробки вывода нити: я проделал два обычных отверстия для винтов, чтобы привинтить ее в любом месте, где нить легко проходит между катушкой и экструдером. Вы также можете включить направляющие нити по ходу потока нити. Смотрите фото моего случая.
Установка переключателя завершения печати: я создал дополнительный сценарий g-кода для активации автоматического отключения питания после окончания печати, используя CURA, где код предписывает вертикальной оси (Z) перемещаться на 250 мм в конце печати, но после охлаждения. Это приведет к нажатии концевого микровыключателя, который активирует систему автоматического ��тключения питания для выключения принтера.
ДОПОЛНЕНИЕ G-КОДА:
Вам необходимо внести изменения в следующие скрипты G-Code до самого конца.
