Накальный клапан сухой камеры (фитинг PC4-M10)...

Накальный клапан (проходной) для сухого бокса, рассчитанный на нить диаметром 1,75 мм.

Посетите наш сайт, чтобы увидеть больше дизайнов и индивидуальных 3D-печатей:
https://halcondesigns.co.uk

Распечатать инструкции

Рекомендуемое оборудование:

1 х фитинг для трубки из ПТФЭ и трубка из ПТФЭ
4 винта с головкой M3 x 6 мм (требуются) (6 мм для предлагаемого сухого бокса)
4 шестигранные гайки M3 (не обязательны, но предпочтительнее)

Ссылки на оборудование:

Соединитель с нажимным фитингом для трубки из ПТФЭ и трубки из ПТФЭ: https://www.amazon.co.uk/gp/product/B07PV9LCLY/ref=ppx_yo_dt_b_asin_title_o00_s00?ie=UTF8&psc=1

Винты с головкой M3 x 6 мм:
https://www.accu.co.uk/en/socket-button-screws/8101-SSB-M3-6-A2

Шестигранные гайки М3:
https://www.accu.co.uk/en/hexagon-nuts/7888-HPN-M3-A2

Сухой ящик: https://www.amazon.co.uk/gp/product/B001CMUOBK/ref=ppx_yo_dt_b_asin_title_o04_s01?ie=UTF8&psc=1

Сборка (с использованием рекомендованного оборудования):

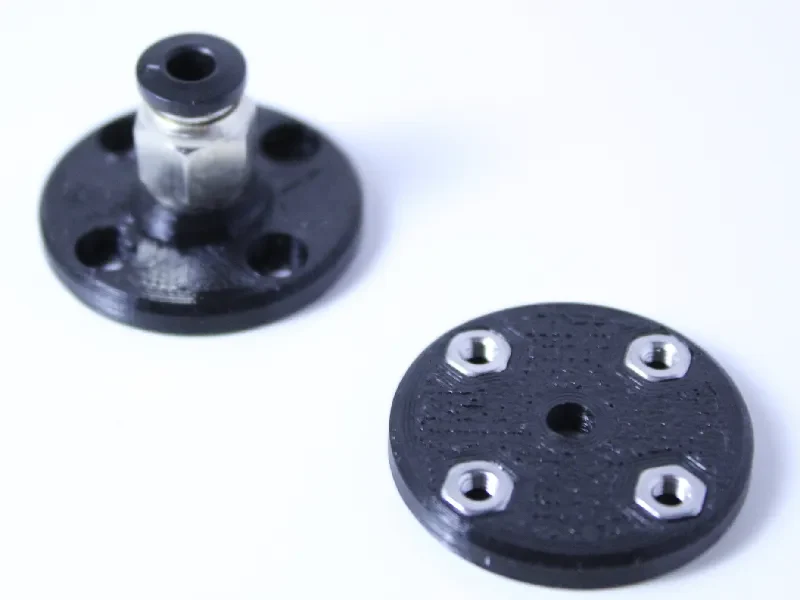

Распечатайте обе пластины 1 и 2 из прилагаемых файлов дизайна.
Пластина 1 имеет резьбу M10 x 1 для ввинчивания фитинга PC4-M10.

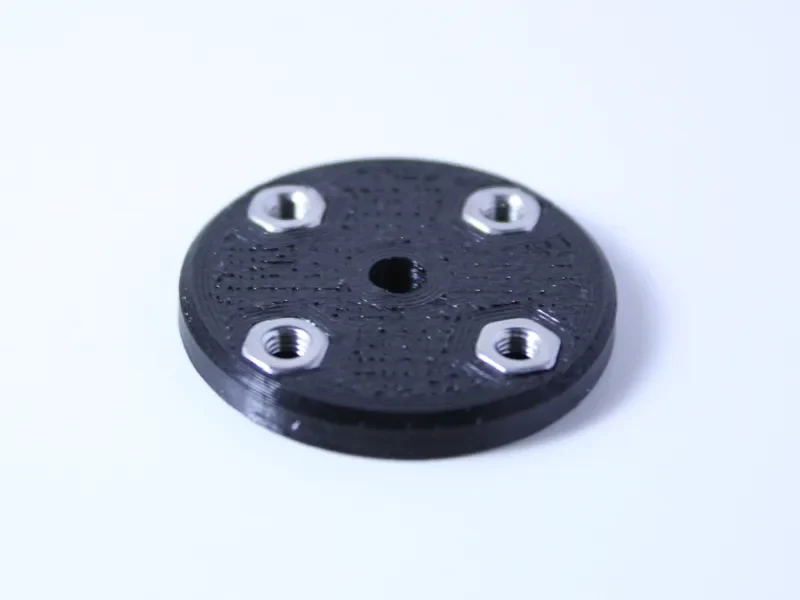

Пластина 2 имеет шестиугольные отверстия для шестигранных гаек М3, которые можно запрессовать.
Отметьте и просверлите отверстия в коробке в том положении, в котором вы хотите установить клапан.
При использовании сухого бокса винты M2 диаметром 6 мм идеально подойдут и скрепят две пластины вместе.
