Направляющая нити с магнитами

Эти детали позволяют добавить направляющую нити из ПТФЭ (также известную как обратный боуден) от экструдера к раме принтера и, при необходимости, например, к решению для хранения нити. Это обеспечивает лучший и более плавный путь нити.

После того, как выяснилось, что я использовал свои MMU2 только в качестве удаленного (октопринт) селектора нити (мультиматериалы оказались настоящей проблемой, и у меня никогда не было необходимости в многоцветии), у которого есть свои особенности, я начал думать о замене его на гораздо более простую систему.

Мои требования были просты; иметь фиксированный путь нити и иметь до 5 доступных нитей. Я также хотел иметь легкий доступ ко всем деталям на случай, если что-то застрянет (надоело откручивать эти тефлоновые трубчатые соединители).

После того как меня заинтриговал https://www.prusaprinters.org/prints/52352-magnet-filament-coupler и его простота, я попросил файл .step, который позволил бы мне расширить его использовани��, выйдя за рамки просто соединителя. Конструкция работает просто великолепно, и я адаптировал ее только для использования магнитов высотой 5 мм, поскольку это было то, что у меня было в наличии.

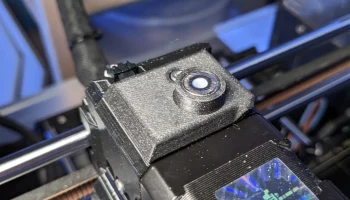

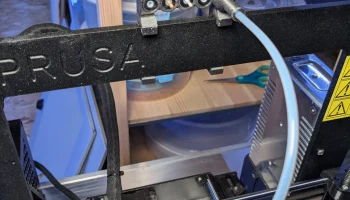

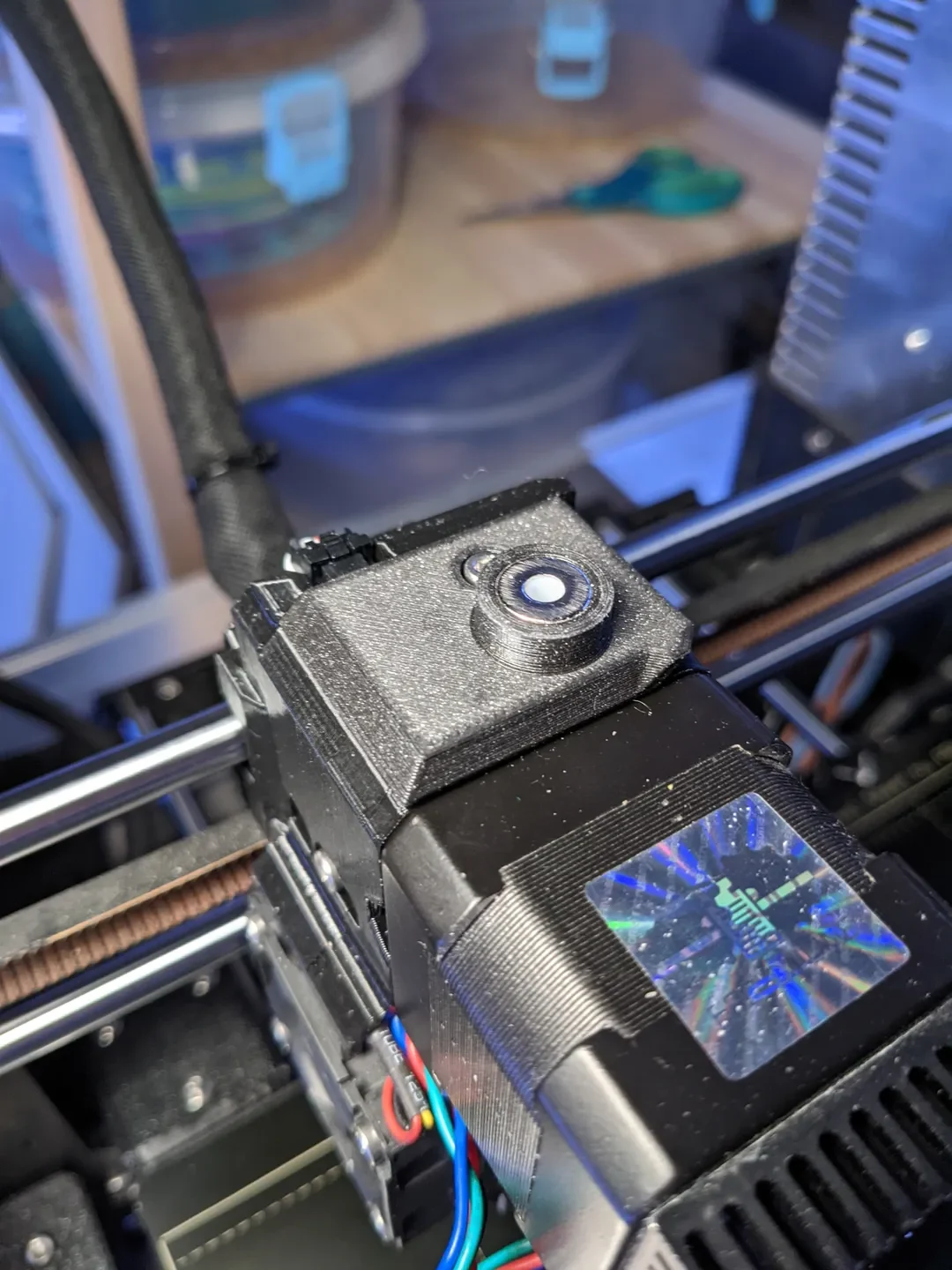

Затем я добавил держатель с несколькими магнитами для крепления на раме (заимствованный из крепления рамы MMU2s) и модифицированную крышку экструдера для удержания магнита (заимствованную из детали MK3s+ — магниты не мешают работе датчика или магнитов внутри корпуса экструдера).

Файлы f3d/step включены и параметризованы для адаптации конструкции к вашим потребностям или для крепления различных магнитов. Файл f3d для оригинальной магнитной крышки можно скачать по ссылке выше.

Дополнительное необходимое оборудование
2 болта М3, 18-25 мм
трубка из ПТФЭ; внутренний диаметр 2 мм, внешний диаметр 4 мм
Между крышкой FS и держателем рамки
На обложке ФС
От держателя рамы до решения для хранения нити
Кольцевые магниты; Внутренний диаметр 4 мм, внешний диаметр 10 мм, высота 5 мм.
1x для обложки FS
2x по длине ПТФЭ между крышкой FS и держателем рамы
1x, 3x, 5x или 6x для держателя рамки, в зависимости от желаемой версии
Распечатать инструкции
Распечатайте все, как в файле gcode/3mf. Я использовал высоту слоя 0,20 мм с опорами на рабочей пластине.
Обратите внимание, что вам понадобятся два зажима для рамки: один оригинальный и один зеркальный.
Снимите встроенный край, где это возможно.
Соедините держатель на 5 магнитов с креплениями рамы болтами М3 (можно использовать запасные, которые идут в комплекте с принтером — он должен держать 25 мм, но я использовал 18 мм, так как у меня таких было много)
Вставьте магниты (обратите внимание на ориентацию, чтобы они притягивали, а не отталкивали друг друга)
В зависимости от допусков вашего принтера вы можете добавить несколько капель клея CA (после пробной установки).

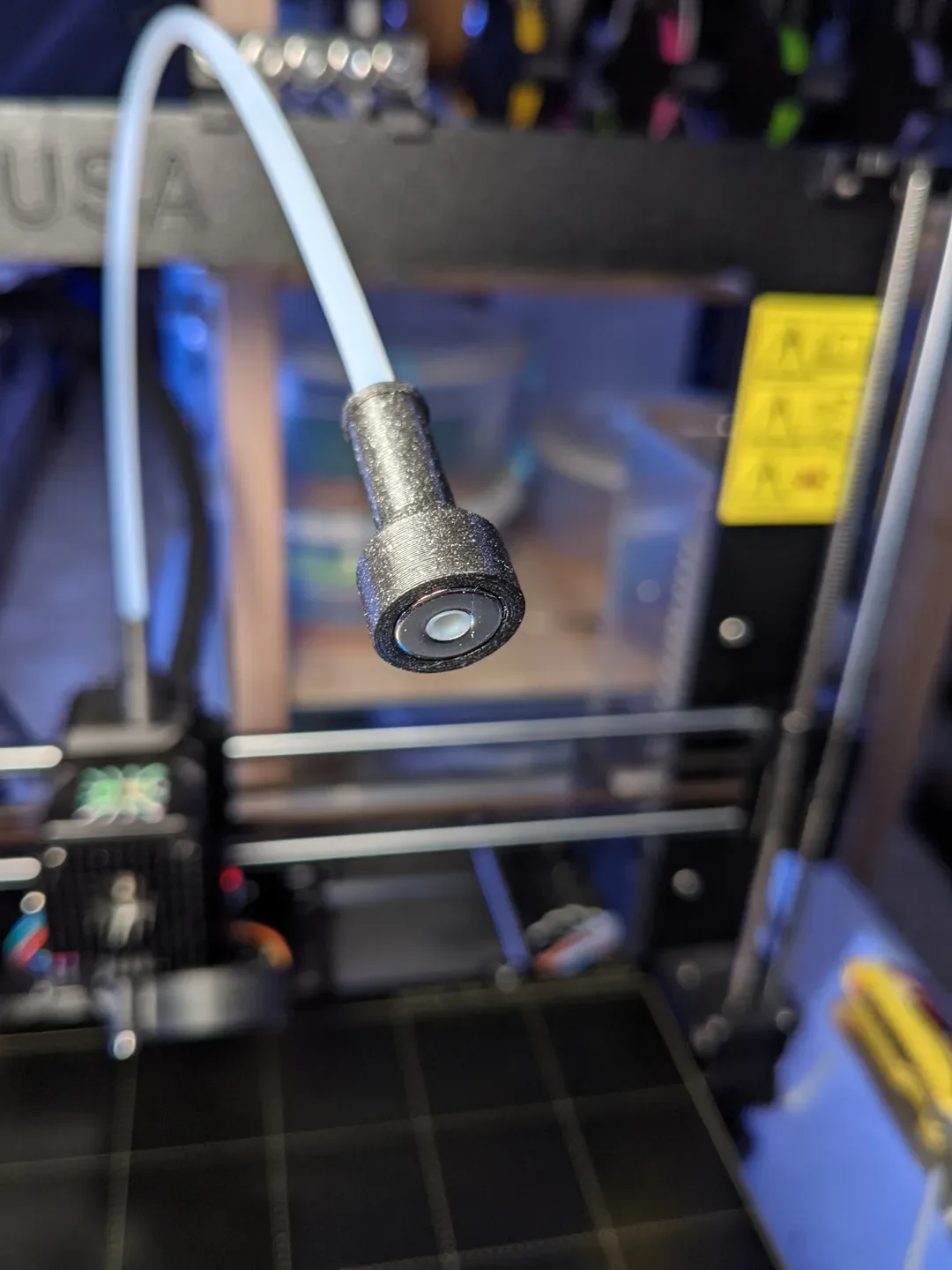

Вставьте трубку из ПТФЭ между магнитными муфтами (я использовал трубку из ПТФЭ от MMU2).
Вставьте короткий кусок трубки из ПТФЭ в крышку (от верхней части магнита до нижней части крышки).
Используйте острый нож, чтобы скосить внутреннюю часть трубок из ПТФЭ со стороны магнита, чтобы обеспечить плавный путь нити.
