Магнитная муфта для направляющей нити (профили 3030)........
Я использовал эту магнитную муфту на своем старом Prusa i3 и нашел ее очень удобной в использовании.

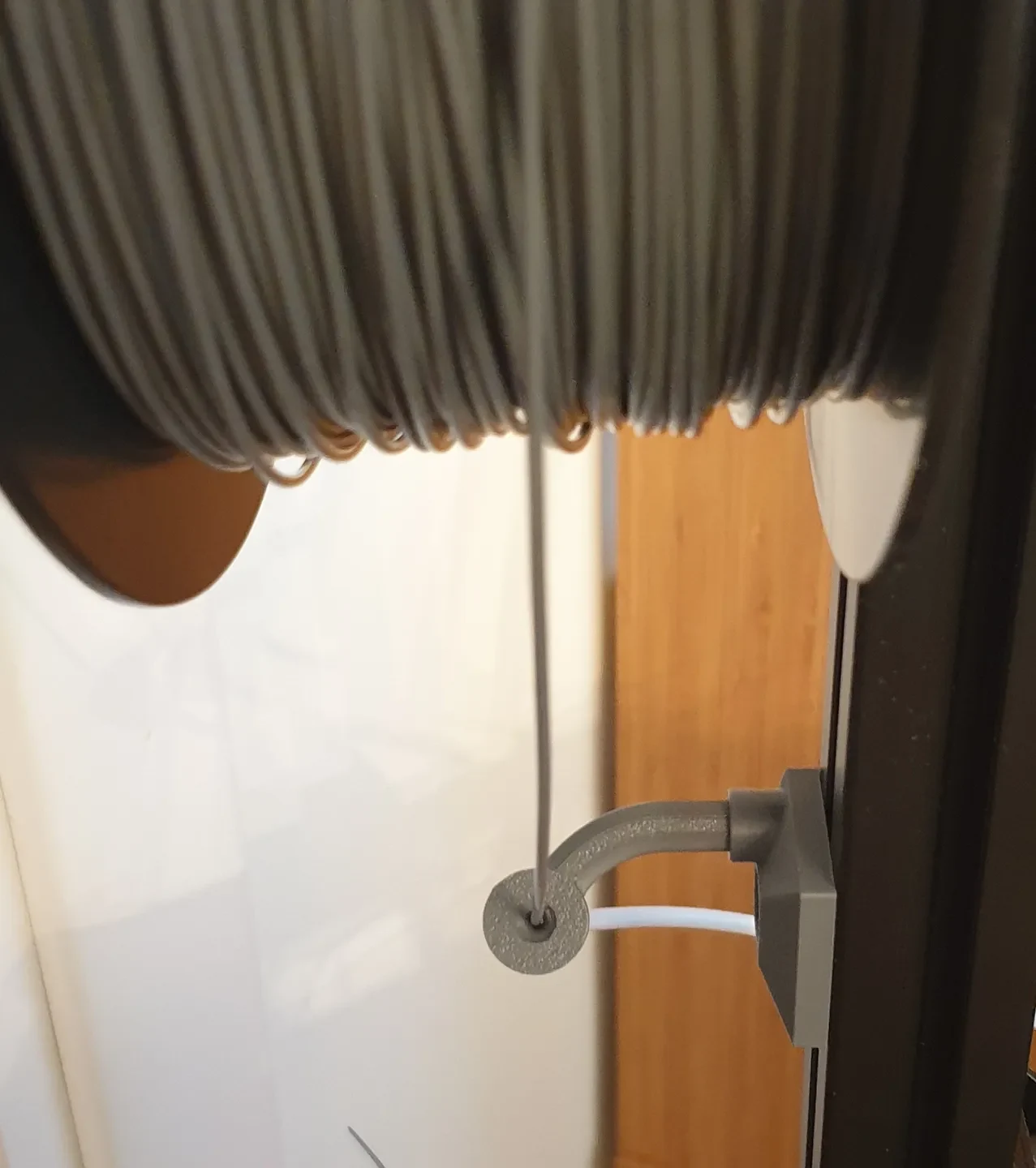

На моем новом VCore 3 я установил держатель катушки сверху, и мне понадобился обратный боуден для прохождения нити. Поскольку я также хочу использовать свою Palette Mosaic с принтером (и, возможно, с ERCF в будущем), я хотел, чтобы при необходимости ее можно было легко отсоединить.

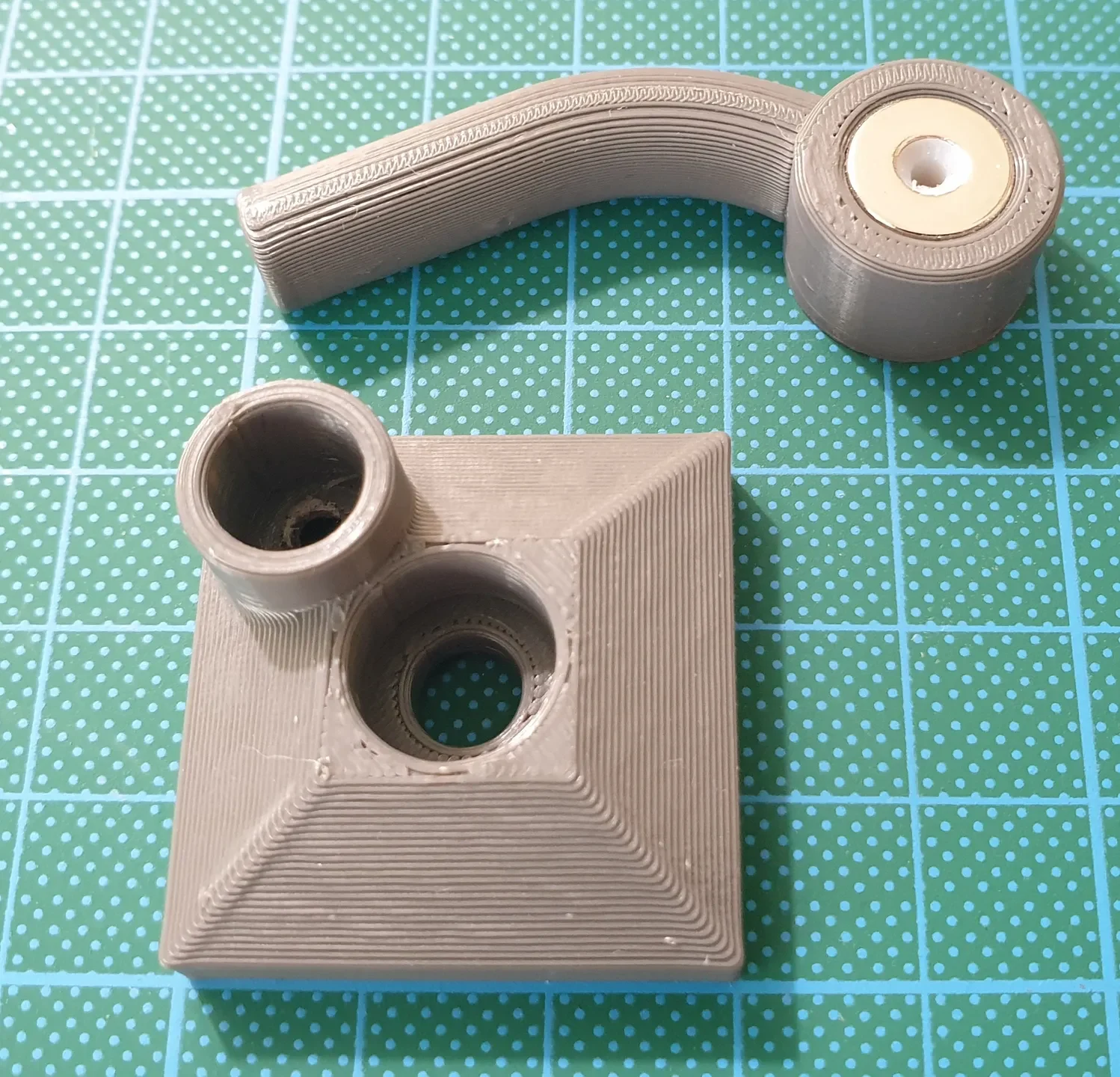

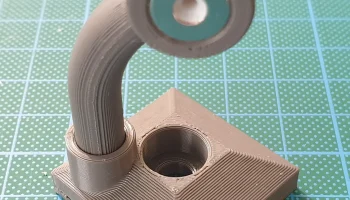

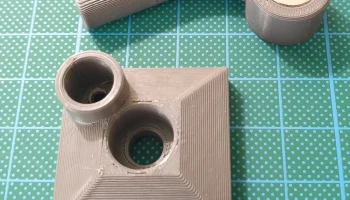

Опорная пластина подходит к стандартному профилю 3030 и может крепиться с помощью винта M5 или M6. Рычаг направляющей нити можно поворачивать по мере необходимости.
Печатайте детали из PETG с 4 стенками (сопло 0,4 мм) и слоем 0,2 мм для достижения наилучшего результата. Никакие опоры не нужны.

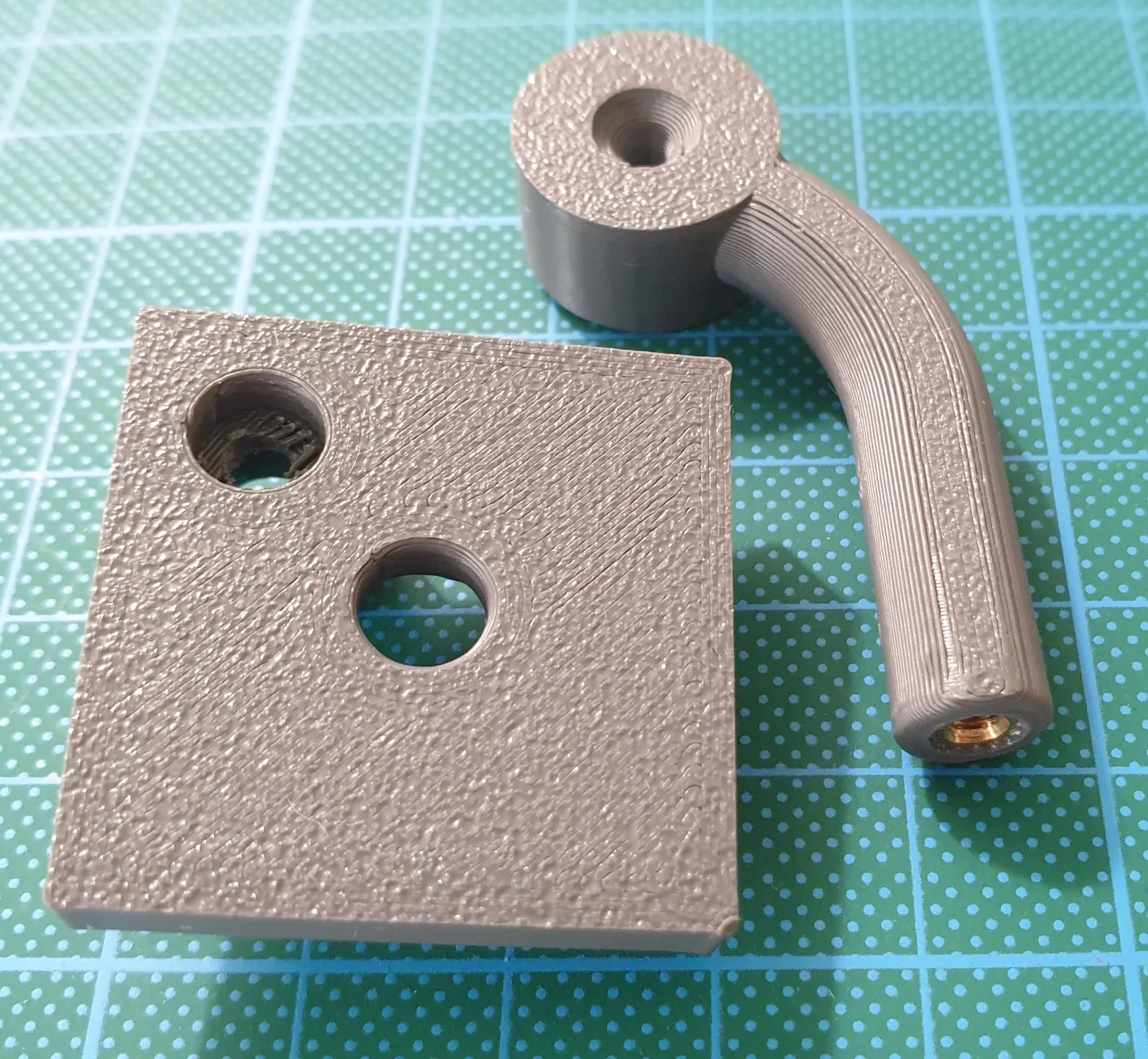

В опорной пластине вы найдете жертвенный слой, помогающий напечатать отверстие. просто просверлите его сверлом 4 мм после печати.

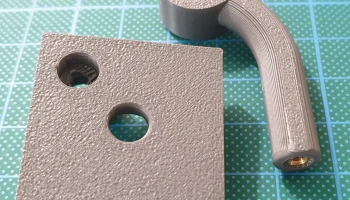

Для рычага вам понадобится вставка M3, а также винт M3 диаметром от 8 до 14 мм (что бы вы ни взяли, отверстие достаточно глубокое).
Магнит имеет внешний диаметр 10 мм, внутренний диаметр 4 мм, высоту 5 мм и плотно прилегает к кронштейну.
Убедитесь в правильной ориентации.
Лучшим решением, которое я нашел, является то, чтобы все крепления на раме или устройствах показывали северный полюс (например). Таким образом, обратный Боуден им��ет южные полюса с обеих сторон.
Таким образом, у вас никогда не возникнет проблем с подключением компонентов.
Последний шаг — отрезать небольшой кусок трубки из ПТФЭ и вставить его в магнит. Затем разрежьте его ножом заподлицо.

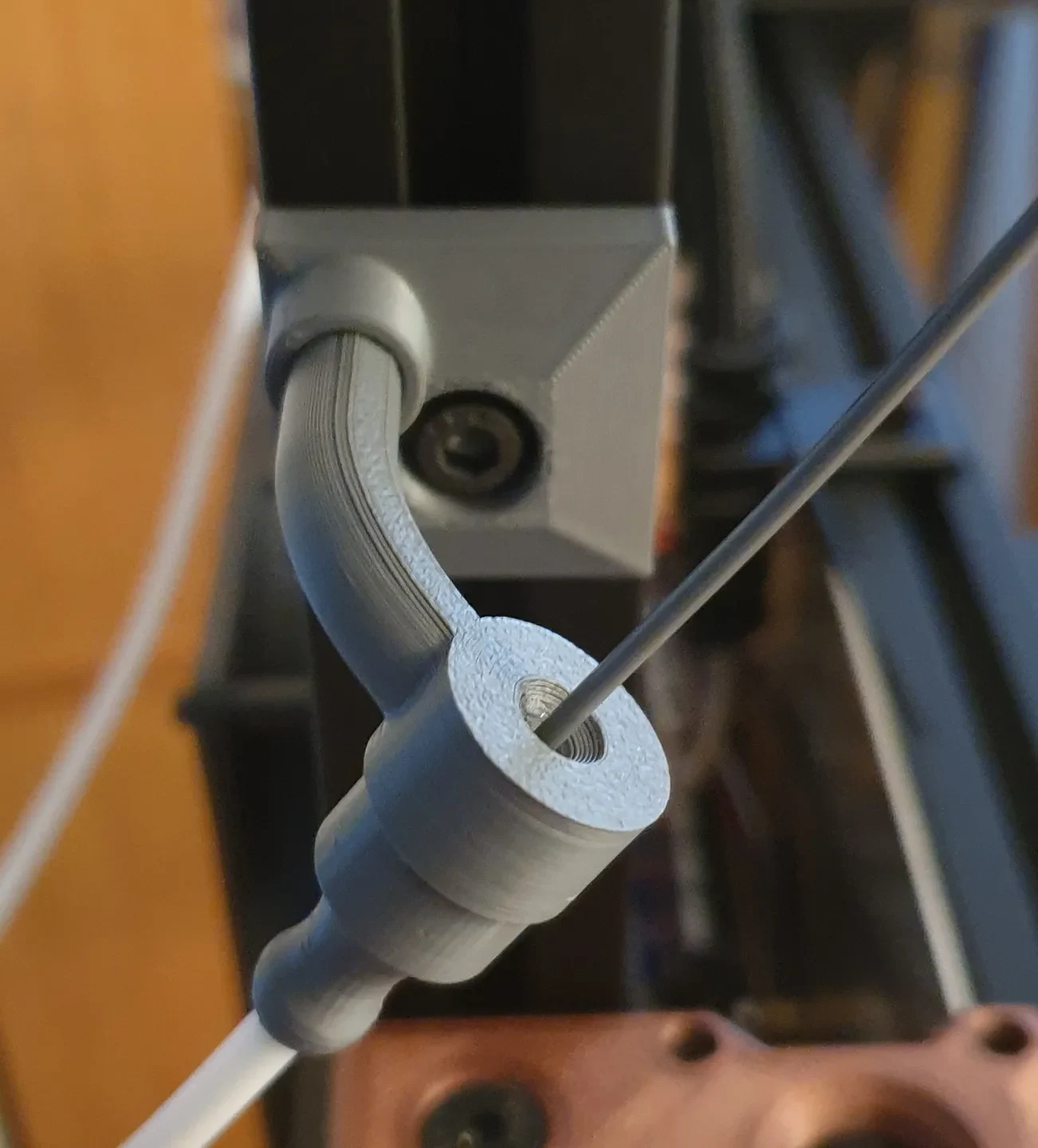

Для рукояток обратного Боудена просто поместите магнит на установленный соединитель рычага и вдавите его. Вставить трубку из ПТФЭ внутрь теперь самая сложная задача, поскольку она также требует запрессовки. Если вы воспользуетесь дрелью и отверстие станет слишком широким, трубка из ПТФЭ может выскользнуть при интенсивном использовании.
Не допускайте столкновения магнитов друг с другом, иначе они сломаются!
другие магнитные колперы:
Экструдер Orbiter: https://www.prusaprinters.org/prints/112074-Magnetic-coupling-for-filament-guide-to-orbiter-ex
Палитра мозаики 2: https://www.prusaprinters.org/prints/65505-mosaic-palette-2-spro-Magnetic-coupler
