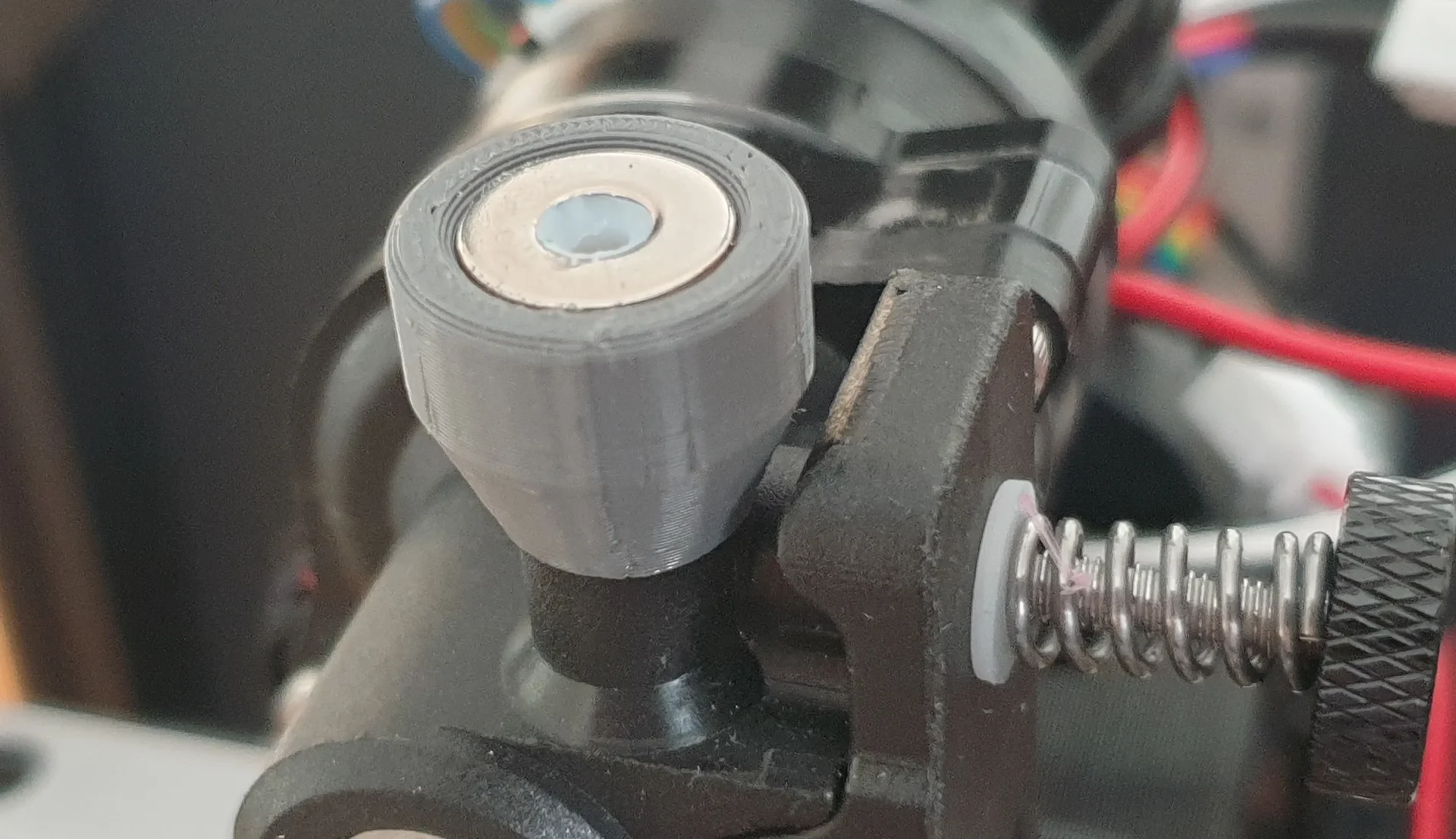

Магнитная муфта для направляющей нити к экструдеру Orbite...

Я использовал эту магнитную муфту на своем старом Prusa i3 и нашел ее очень удобной в использовании.

У вас есть два способа использовать его после установки на орбитальный аппарат:

точно так же, как обычная воронка, если ваша настоящая катушка находится прямо над экструдером.
Если у вас есть вторая катушка где-то еще, просто наденьте магнитный реверсивный Боуден на муфту.

Печатайте детали из PETG с 5 стенками (сопло 0,4 мм) и слоем 0,2 мм для достижения наилучшего результата. Никакие опоры не нужны.

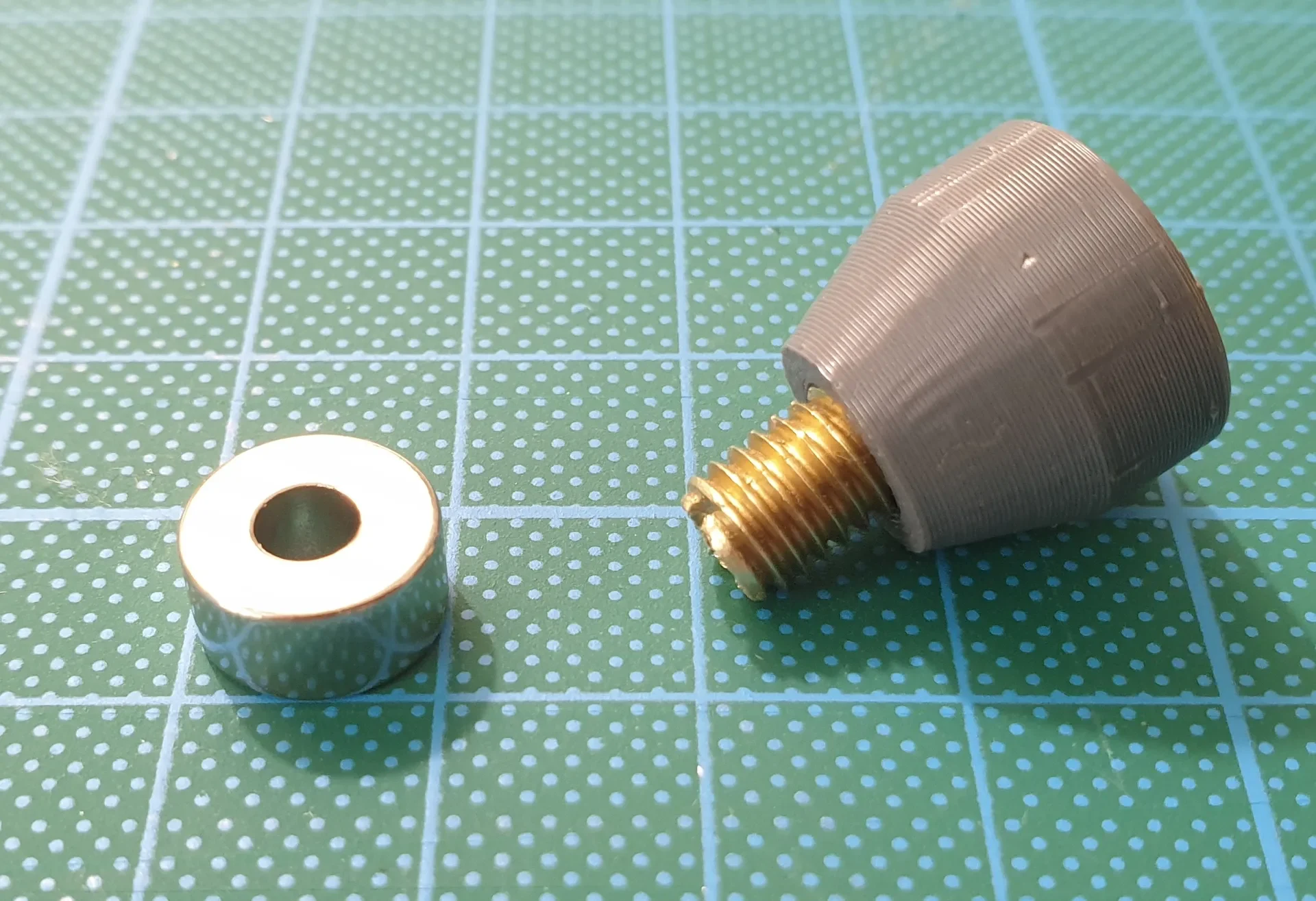

Вам понадобятся некоторые детали:

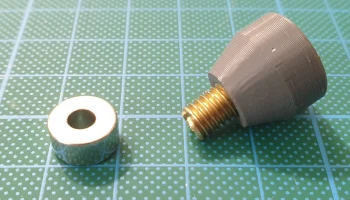

.) кольцевой магнит (НД=10 мм, ВД=4 мм, высота=5 мм)

.) Латунный винт М6, сверло 2 мм, а также дрель (ручной дрелью это сделать не получится)

Самое сложное — просверлить отверстие диаметром 2 мм в латунном винте. (Мне потребовалось 3 попытки, так что не торопитесь). Отрежьте кусок винта диаметром 12-13 мм. Используйте ручную дрель и высокую скорость вращения, чтобы немного сгладить отверстие. После этого сделайте небольшую прорезь, чтобы можно было использовать отвертку.

Затем вкрутите его в распечатанную деталь. поскольку в нем нет резьбы, винт будет крепче зажиматься, и вы сможете легко установить его на орбитальный аппарат вручную.

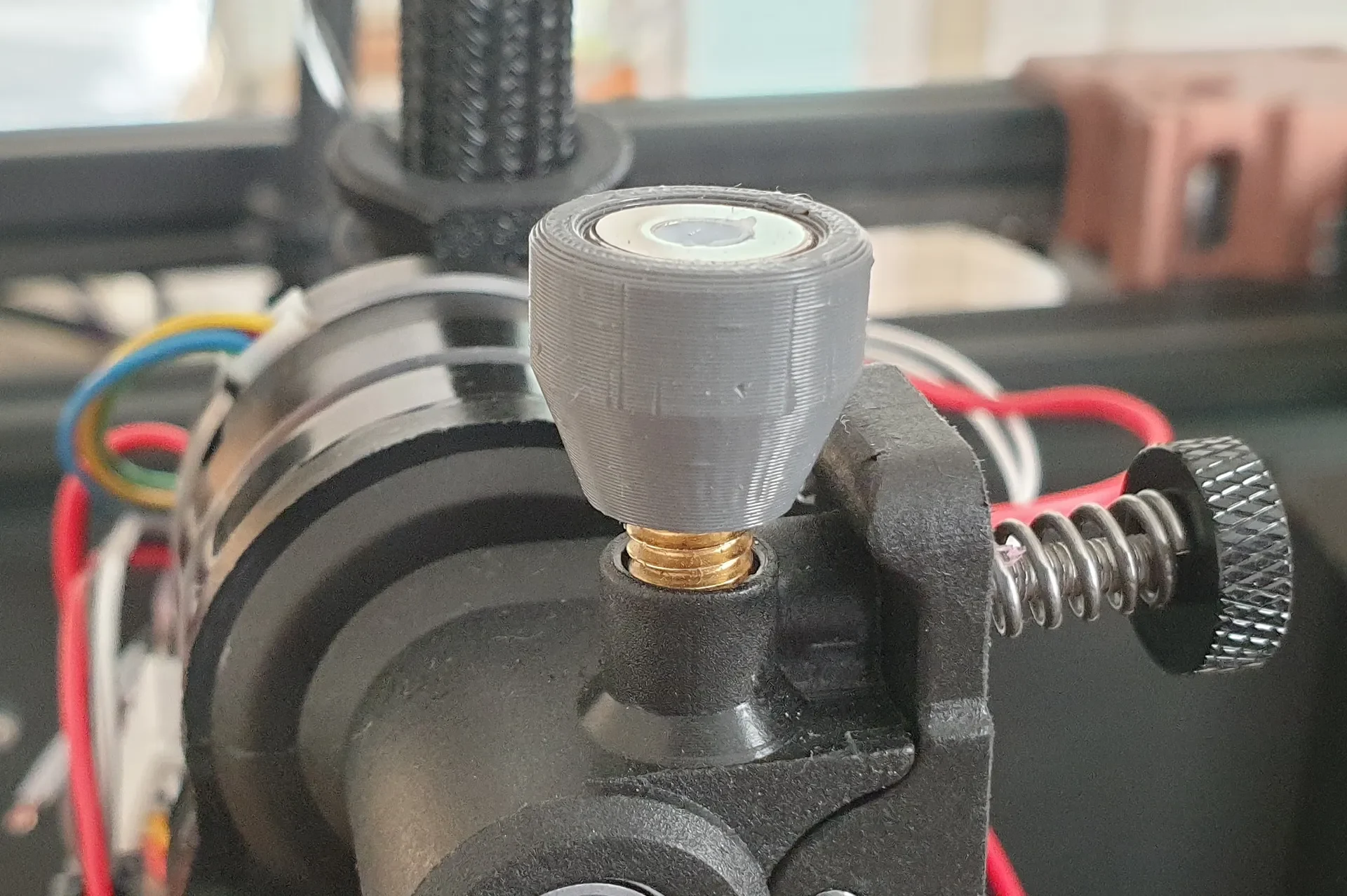

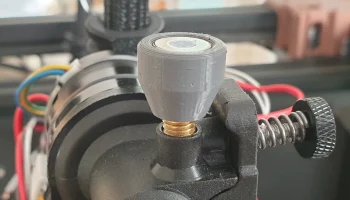

Вверните его в печатную часть так, чтобы внешняя длина винта была чуть меньше 7 мм (иначе он не войдет в орбитальный аппарат). Если у вас есть место для магнита, это не проблема.

Теперь снова непростая работа: правильно разместить магнит.

Лучшим решением, которое я нашел, является то, чтобы все крепления на раме или устройствах показывали северный полюс (например). Таким образом, обратный Боуден имеет южные полюса с обеих сторон.

Таким образом, у вас никогда не возникнет проблем с подключением компонентов.

Магнит должен плотно прилегать. Если он слишком рыхлый, можно использовать суперклей.

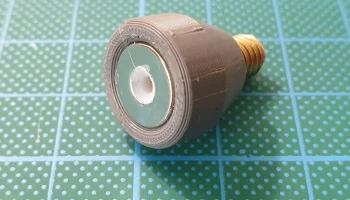

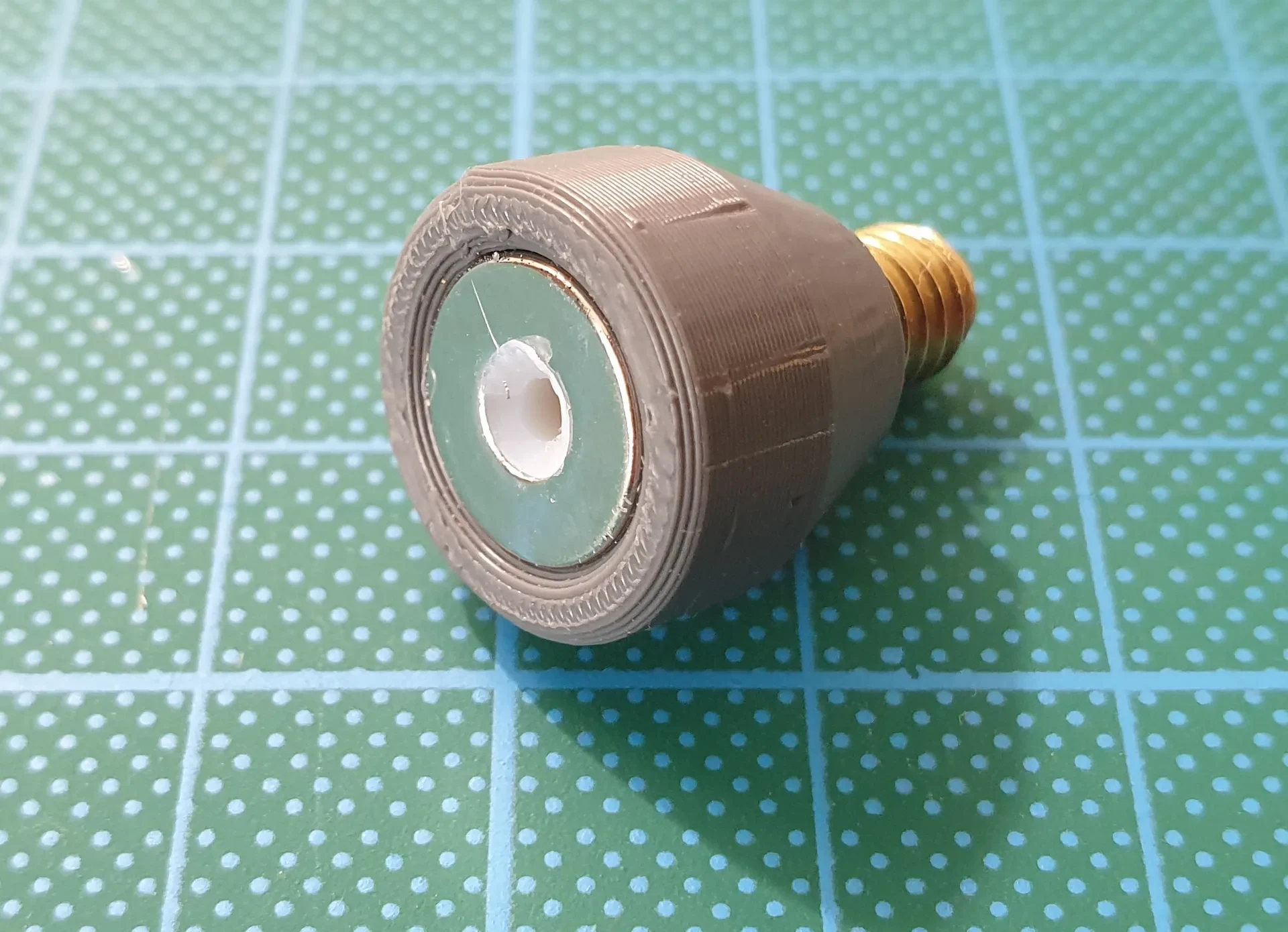

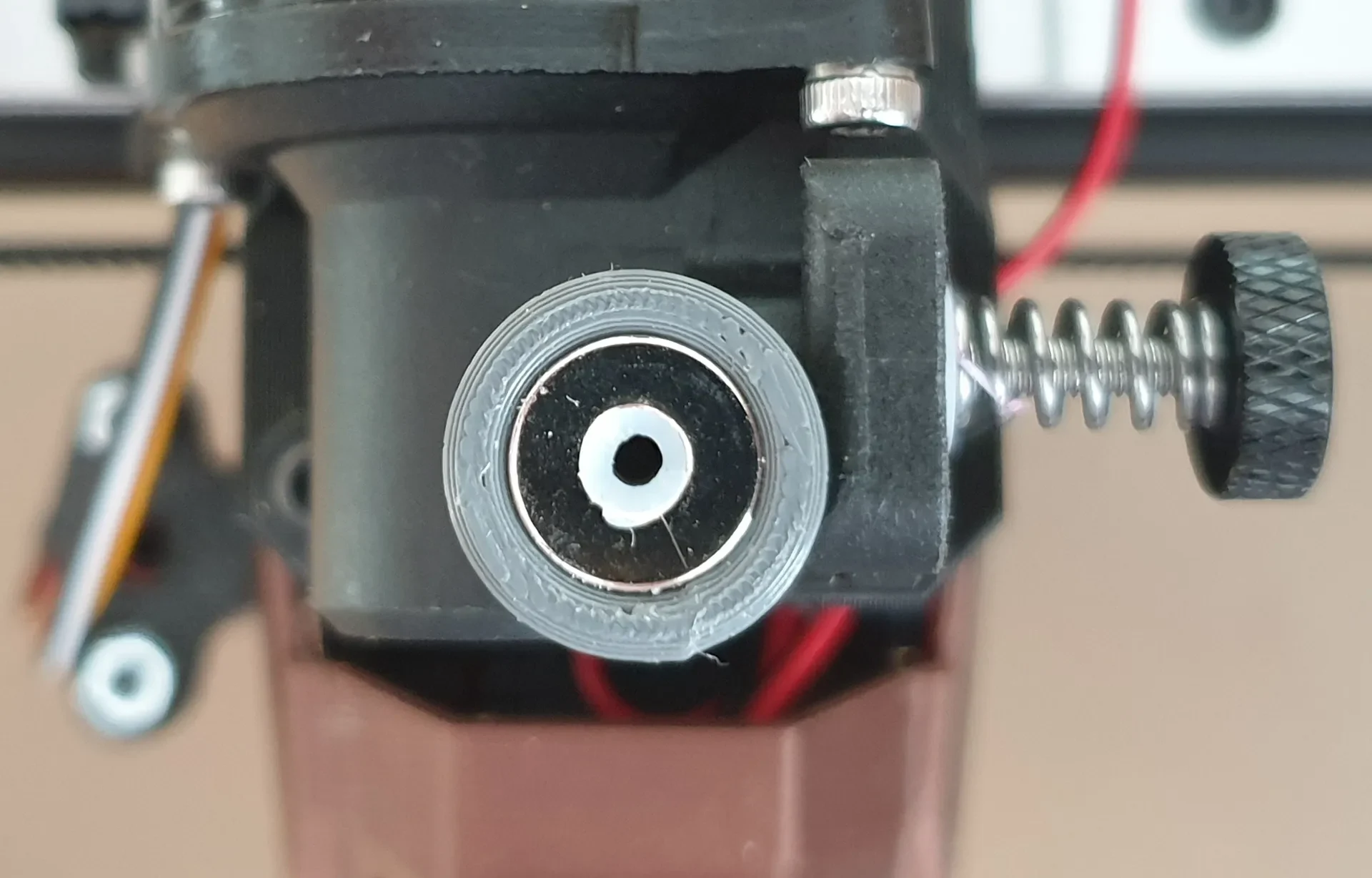

Последний шаг — отрезать небольшой кусок трубки из ПТФЭ и вдавить его в магнит, пока не дойдете до винта. Затем разрежьте его ножом заподлицо.

Снимите старый разъем из ПТФЭ и прикрутите новый разъем.

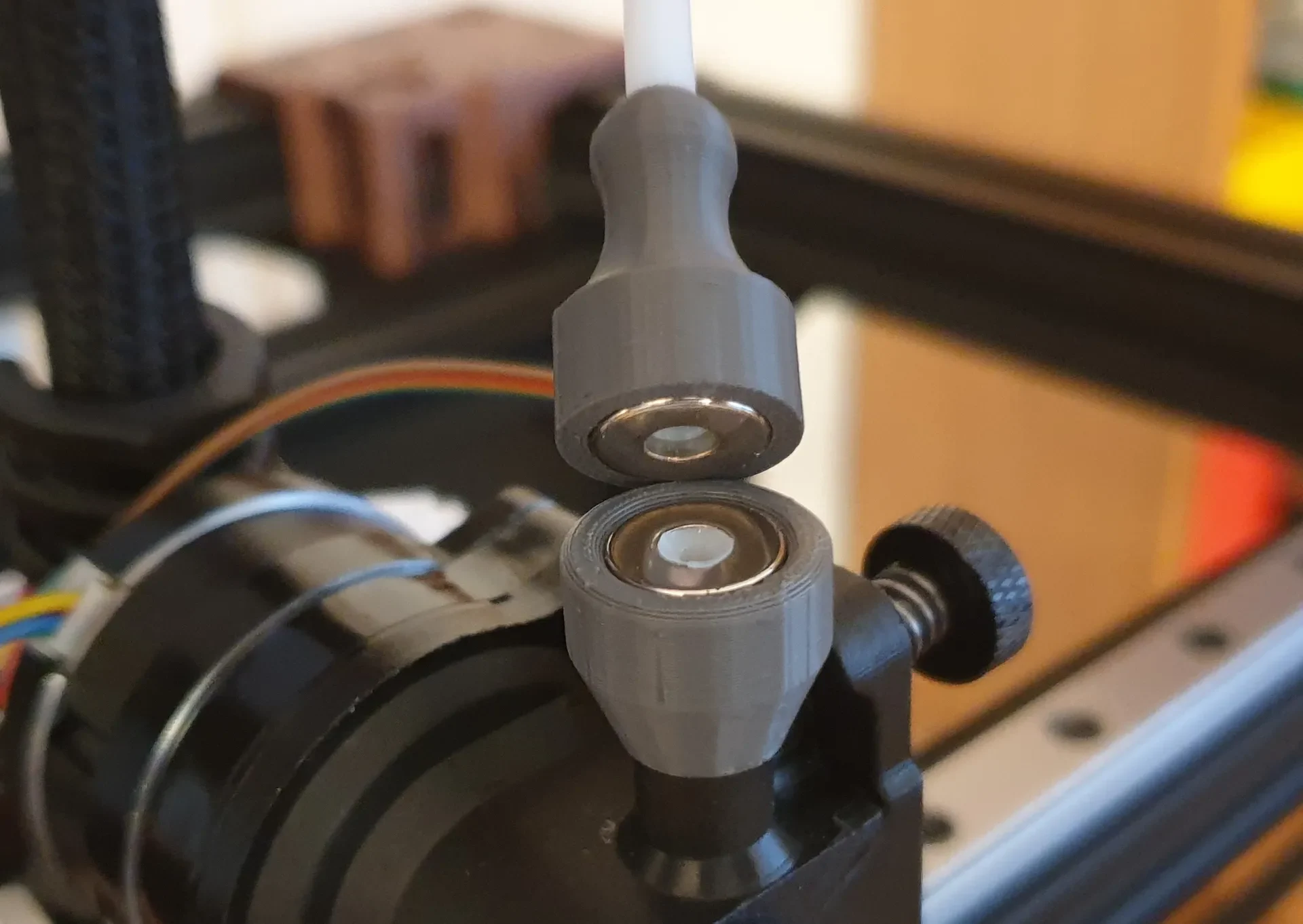

Для рукояток обратного Боудена просто поместите магнит на установленный разъем орбитального аппарата и вдавите его. Вставить трубку из ПТФЭ внутрь теперь является самой сложной задачей, поскольку она также требует запрессовки. Если вы воспользуетесь дрелью и отверстие станет слишком широким, трубка из ПТФЭ может выскользнуть при интенсивном использовании.

Не допускайте столкновения магнитов друг с другом, иначе они сломаются!

Редакция 1: 06.01.2022

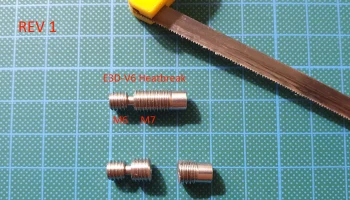

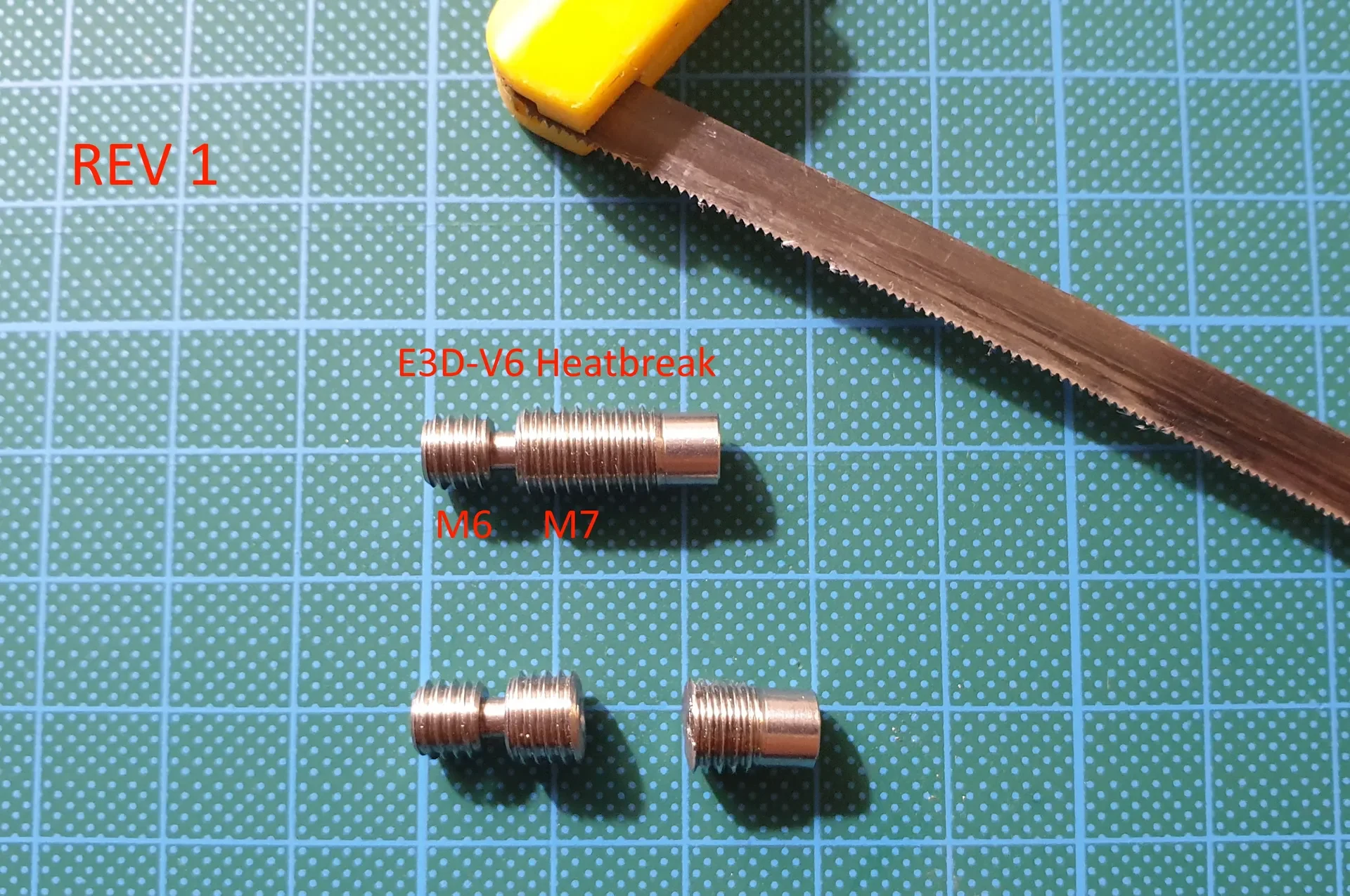

Добавлена версия M7. Причина в том, что у многих из вас наверняка есть запасной E3D V6 Heatbreak. У него M6 на хотэнде и M7 на холоде.

Просто распечатайте версию M7 и с помощью ручной дрели вставьте хотенд внутрь и нарежьте резьбу. Держитесь как можно прямо.

После этого отмерьте расстояние от 12 до 13 мм и отрежьте его ручной пилой. Удалите заусенцы с края, а также с центрального отверстия.

Поместите отрезанный хотенд в экструдер и прикрутите напечатанную часть. Правильно добавьте магнит, а также короткий кусок трубки из ПТФЭ.

Готовый.

другие магнитные колперы:

Экструзия 3030: https://www.prusaprinters.org/prints/112089-Magnetic-coupler-for-filament-guide-3030-extrusion

Палитра мозаики 2: https://www.prusaprinters.org/prints/65505-mosaic-palette-2-spro-Magnetic-coupler
