Направляющая для нити MK4 "Подледная рыбалка" для корпус...

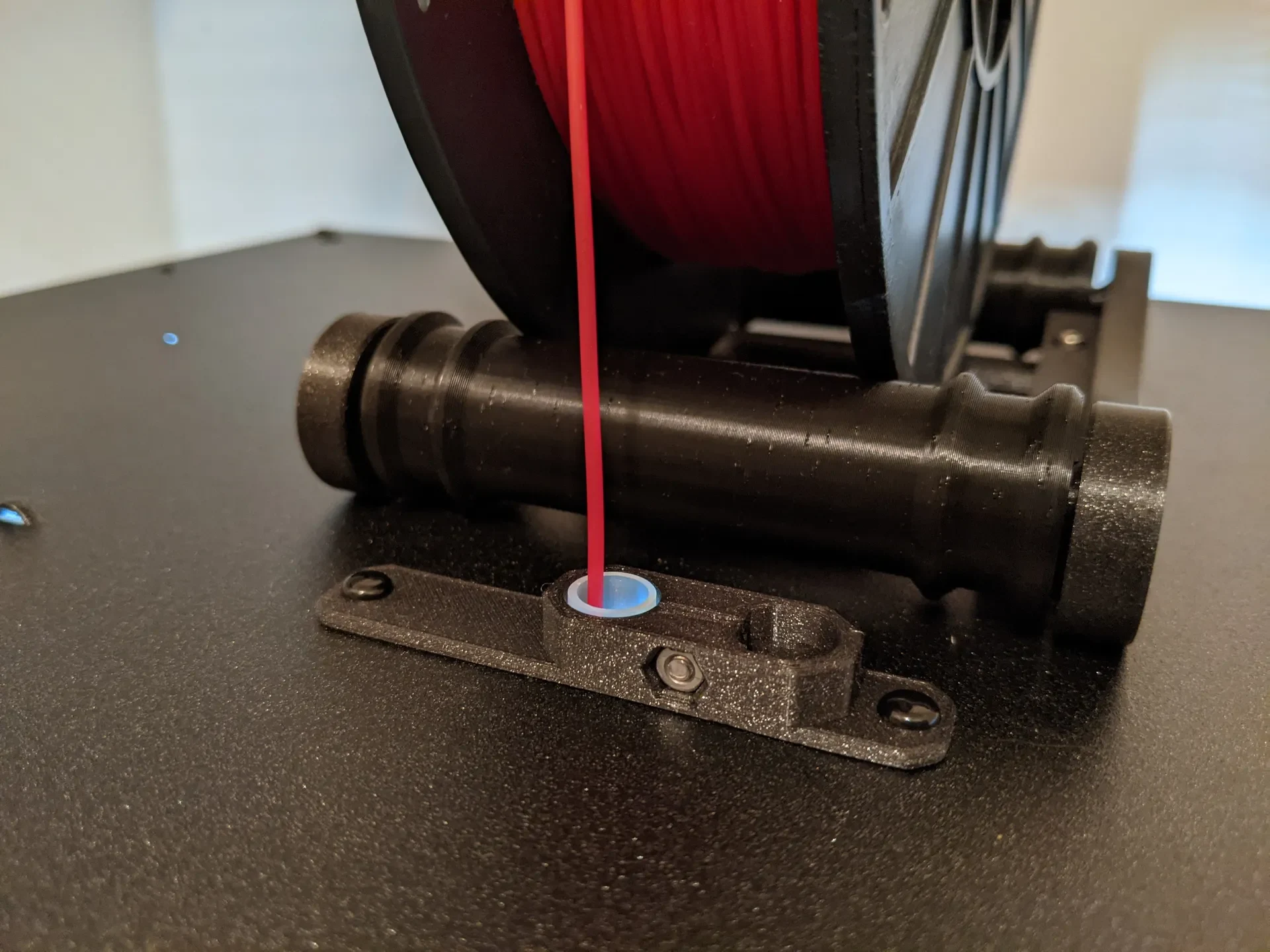

При печати ТПУ на MK4 я хотел, чтобы путь нити был максимально гладким и прямым. Я использую держатель катушки на роликовом подшипнике сверху корпуса Prusa и не использую трубку Боудена. Полученные детали просто фантастические!

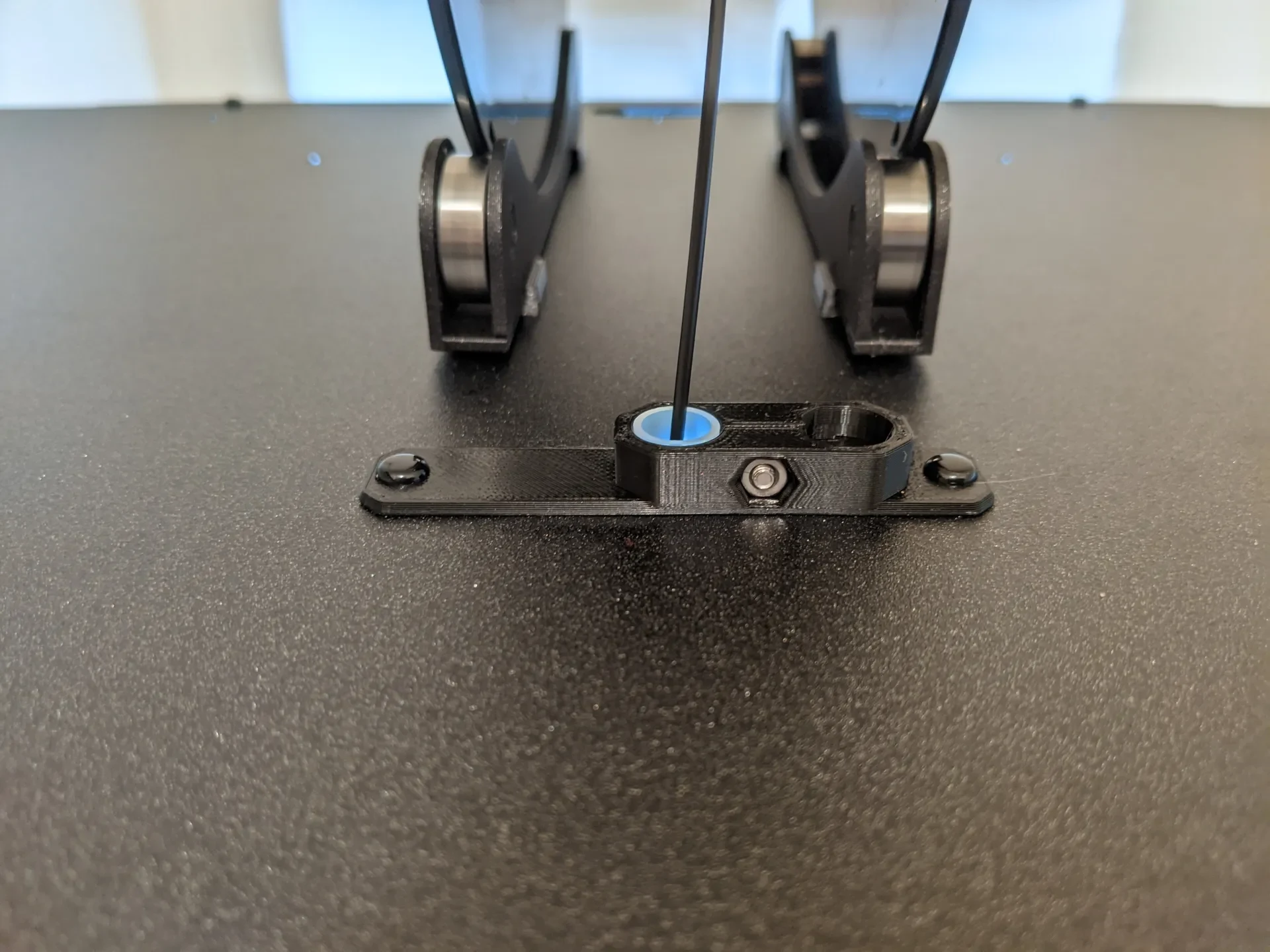

В этой модели используется тефлоновая трубка направляющей нити от MK4, которая крепится с помощью винта и гайки M3, таких же, как в оригинале.

Вертикальная леска, удерживаемая при спуске по замерзшему проему, напоминает мне о зимней рыбалке.

Детали и сборка

В этом отпечатке используются следующие детали с одной стороны направляющей нити (другая сторона оставлена нетронутой для дальнейшего использования с открытой крышкой или на другом принтере):

Направляющая нити Трубка из ПТФЭ (1 шт.)
Гайка М3н (1 шт.)
Винт М3х10 (1 шт.)
Нейлоновая заклепка (2 шт.)

Инструкции по сборке соответствуют инструкциям на направляющей нити.

Версия Enclosure-top-filament-guide.stl печатается как есть, но не закрывает верхнее центральное отверстие, а только закрывает его.

В файле Housing-top-filament-guide-needs-supports.stl сохраняется большая часть вилки, но его необходимо распечатать с опорами.

Направляющая/крышка удерживается на месте нейлоновыми заклепками, как показано в руководстве по сборке корпуса.

Печать

Appliance-top-filament-guide.stl легко распечатать. настройки по умолчанию в порядке.

Распечатайте корпус-top-filament-guide-needs-supports.stl с высотой слоя 0,20 мм или меньше, иначе нижняя кромка, удерживающая трубку из ПТФЭ, может расслаиваться. Я использовал 0,15 мм, и удаление органических опор потребовало некоторого терпения, но в конечном итоге они отсоединились как один ��ист, и результат мне очень понравился. PLA Galaxy Black прекрасно сочетается с отделкой корпуса.

Источник

Для файла OpenSCAD для этих моделей требуются исходные файлы Top-plug-center.stl и filament-guide-R1.3mf из переработанных проектов. Я также создал проект на GitHub со всеми необходимыми частями, если вы хотите дальше редактировать модели.
