Mean Well LRS-200-XX Блок питания с креплением на DIN-рей..

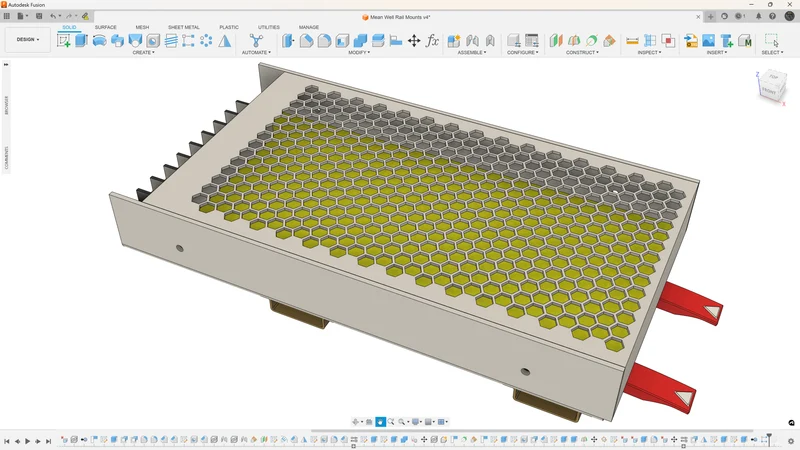

В моем обновленном макете отсека для электроники Voron V2.4 размера 350 требовался способ установки предложенного блока питания Mean Well LRS-200-24 на две DIN-рейки.

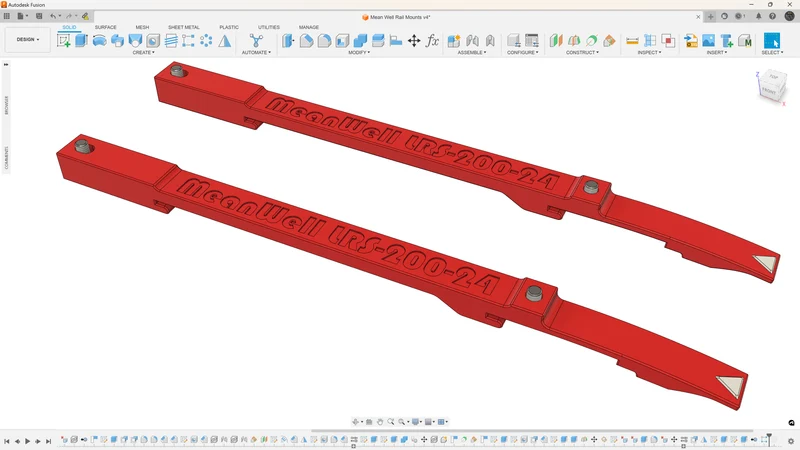

Два крепления должны быть напечатаны на их сторонах и, как и в оригинальном дизайне, должны быть прикреплены к блоку питания с помощью винтов M4x6 мм (крышка с головкой под торцевой ключ/крышка с пуговичной головкой).

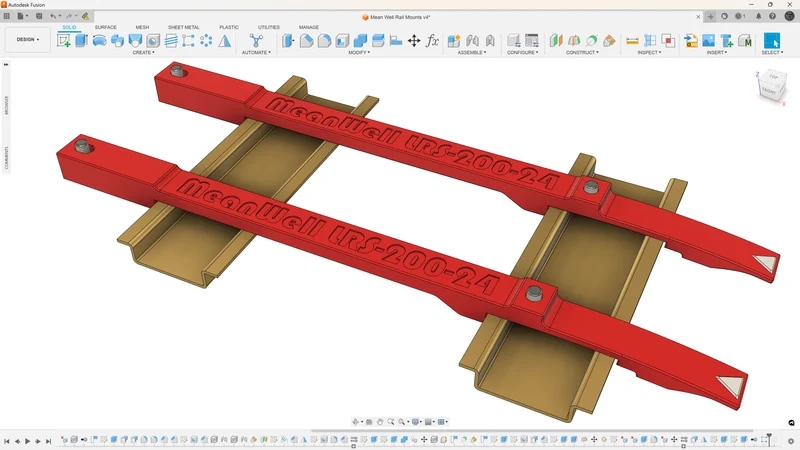

Оказавшись на блоке питания, вы просто надеваете сборку на DIN-рейку в направлении фиксаторов (согнутая вниз область с треугольником на них), одновременно нажимая на блок питания в этой области, чтобы преодолеть изгиб, используемый для предварительного напряжения функции блокировки.

Чтобы снять узел с DIN-рейки, поднимите фиксаторы, чтобы он не выскользнул обратно.

Слово предостережения:
Для данной конструкции требуется, чтобы расстояние между DIN-рейками было правильной длины!
Слишком большое расстояние друг от друга, и задний крюк помешает правильному закреплению фиксирующего механизма на передней направляющей.
Слишком близко друг к другу, и задний крючок может не зацепиться.
Поэтому, возможно, рассмотрите возможность использования самих креплений для установки необходимого расстояния между DIN-рейками.
