Крепление Raspberry Pi на DIN-рейку для шестигранных стое..

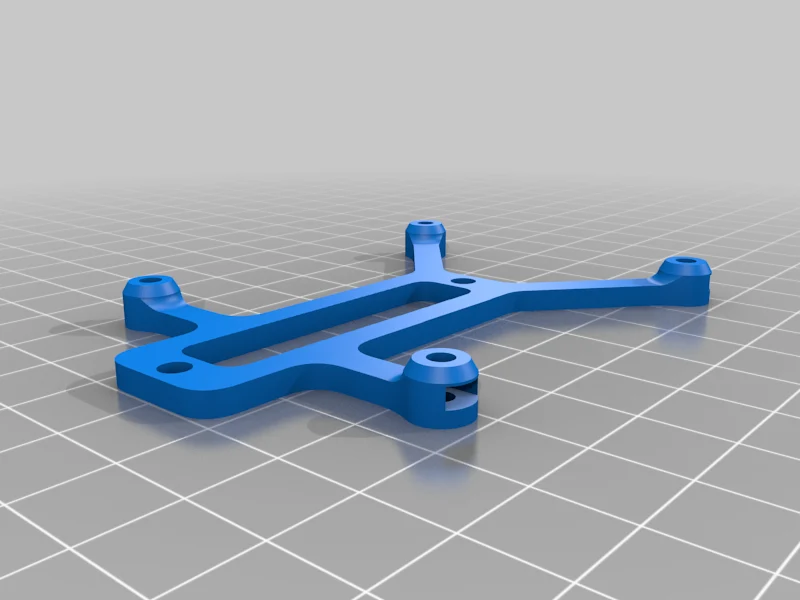

Переработано мое оригинальное крепление, модифицировано для использования выносных стоек M2.5 для поддержки установки HAT на Raspberry Pi.

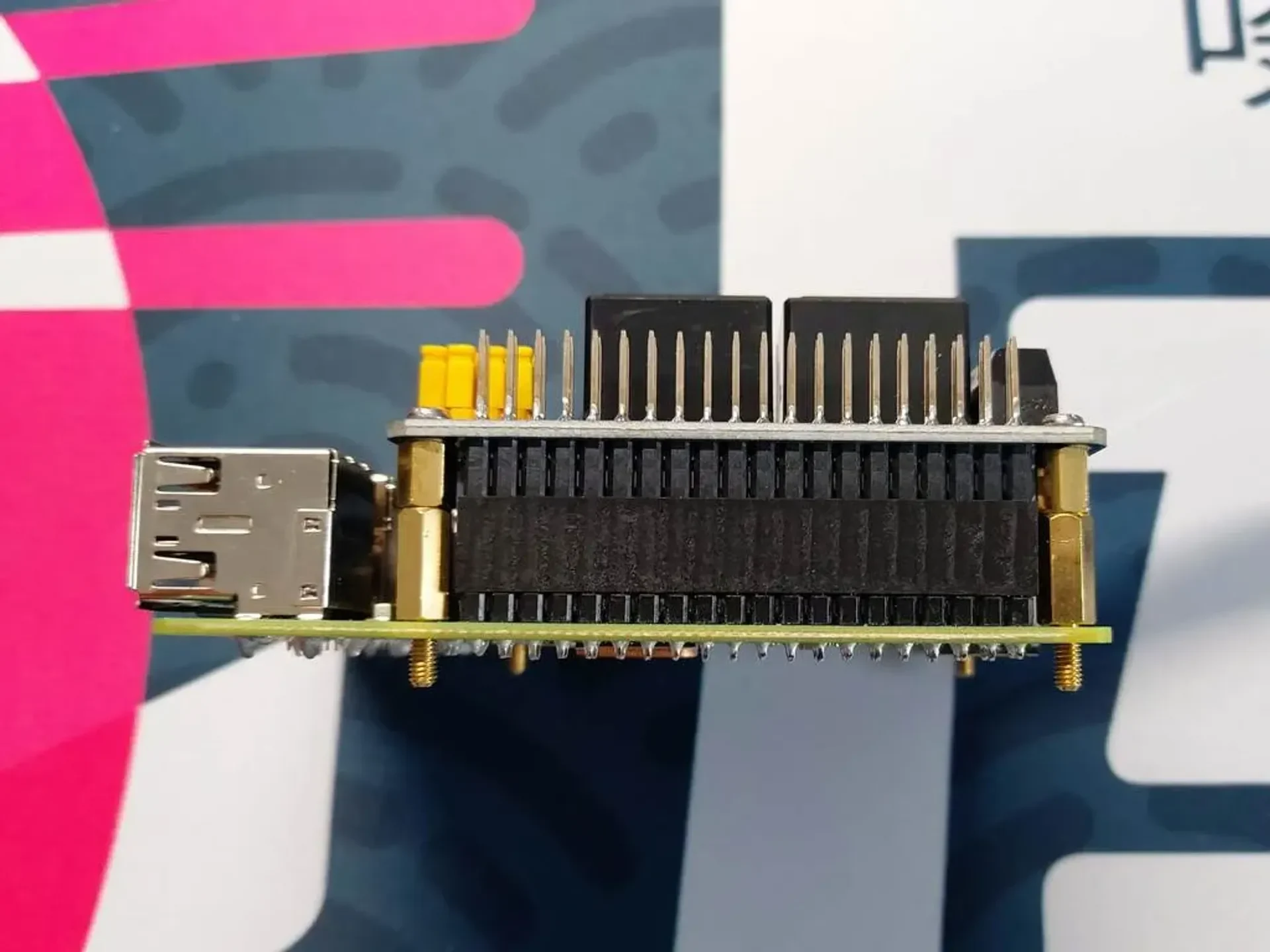

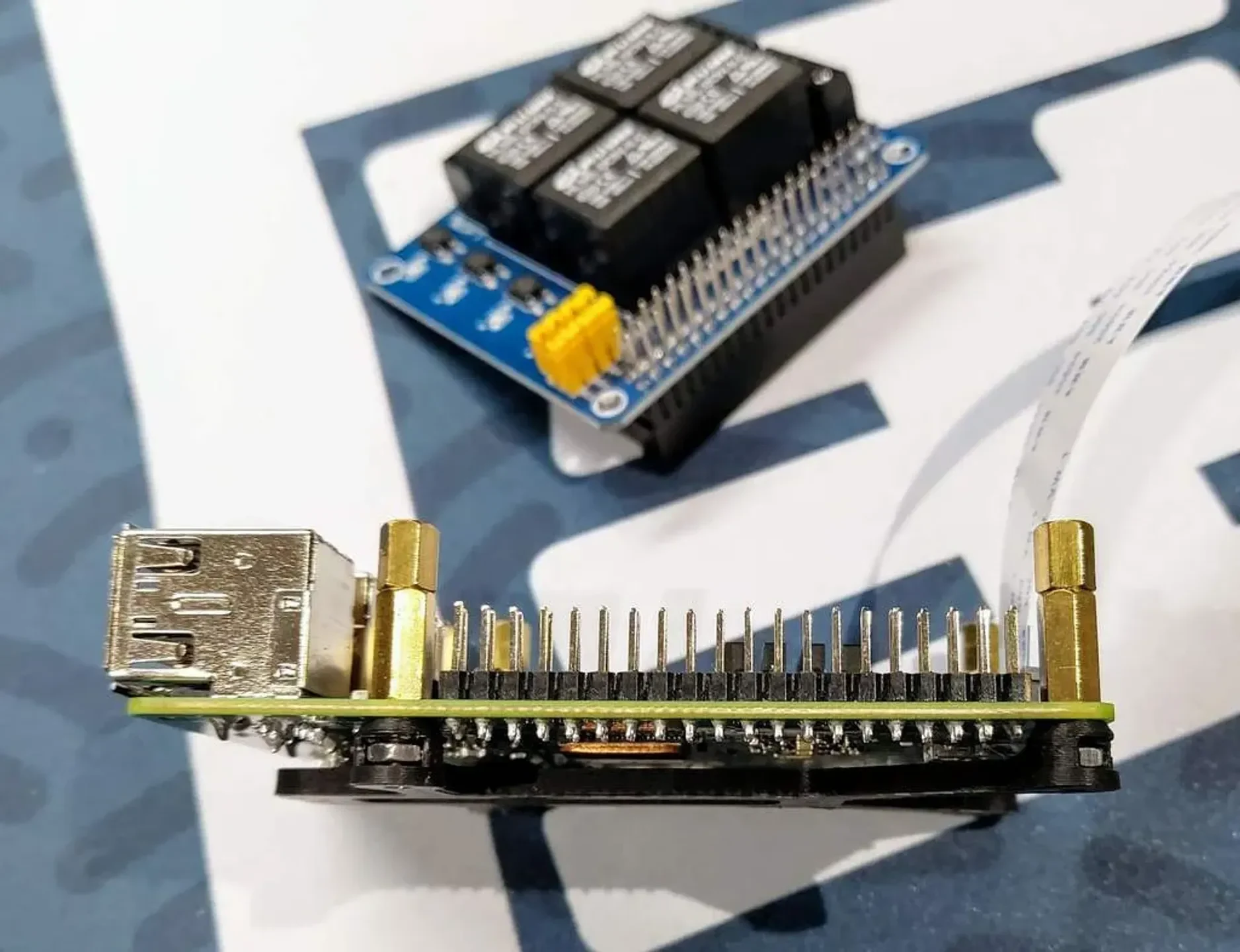

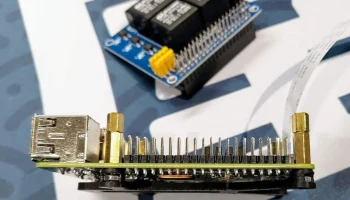

Я установил 4-канальное реле HAT, и мне пришлось отказаться от винтов M2 и использовать вместо них латунные шестигранные стойки M2,5. Это крепление крепится к зажиму Voron 2.4 для DIN-рейки и позволяет устанавливать/снимать его с DIN-рейки без использования инструментов.

Рекомендую устанавливать в следующей последовательности:

Прикрутите крепление к зажиму на DIN-рейке.
Вставьте гайки в пазы крепления.
Затяните пальцами стойки M2.5 через плату Pi и в крепление.
Прикрепите HAT (обычно нажимая на контакты GPIO).
Вкрутите ШЛЯПУ в латунные стойки.

Противостоящие комплекты M2.5 от Amazon.

Настройки печати

Плоты:

Нет

Поддерживает:

Да

Разрешение:

0,15

Заполнение:

20%

Нить: Любой Любой Любой

Примечания:

Я рекомендую подставки, чтобы пазы гаек не защемлялись и не деформир��вались.
